QCC74xM EVK는 Wi-Fi 6, 블루투스 5.4 및 802.15.4 연결 기능을 제공

13달러짜리 퀄컴 QCC74xM EVK는 Wi-Fi 6, 블루투스 5.4 및 802.15.4 연결 기능을 제공합니다(내부에는 Bouffalo Lab BL618이 탑재됨).



2024년 11월, 저희는 퀄컴의 저전력 IoT 기기용 QCC730M 및 QCC74xM 모듈에 대해 다룬 적이 있지만, 당시에는 해당 SoC용 평가 보드(EVK)가 없었습니다. 하지만 이제 드디어 QCC74x 시리즈 공식 개발 보드가 출시되었으며, 놀랍도록 합리적인 가격으로 제공됩니다.

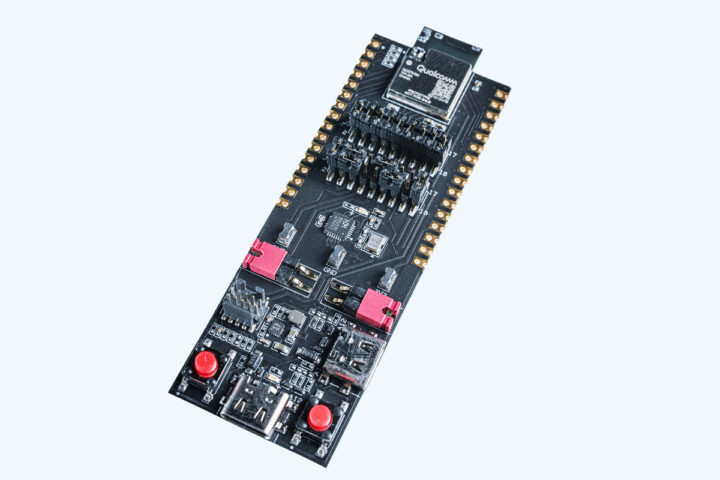

퀄컴 QCC74xM EVK는 Wi-Fi 6, 블루투스 5.4, IEEE 802.15.4(Thread/Zigbee)를 지원하는 3가지 무선 기능을 갖춘 평가 보드로, 가격은 13달러가 조금 넘습니다. 흥미로운 점은 퀄컴 브랜드를 달고 있지만, 제퍼 프로젝트(Zephyr Project)의 문서를 보면 QCC74x 시리즈가 실제로는 부팔로 랩(Bouffalo Lab)의 BL61x 시리즈, 특히 BL618을 기반으로 하며 대부분 동일하다는 사실이 명확히 드러난다는 것입니다.





퀄컴 QCC74xM EVK 사양:

• 무선 모듈 – 퀄컴 QCC74xM LGA 모듈 (보드 버전에 따라 QCC743M, QCC744M 또는 QCC748M)
  • CPU – 32비트 RISC-V 프로세서(RV32IMAFCP), 최대 325MHz, FPU 및 DSP 내장
  • 메모리 및 저장 장치
    • 484KB SRAM(48KB 캐시 포함) 및 128KB ROM이 온칩에 내장되어 있습니다.
    • 8MB 스택형 pSRAM (QCC748M 전용)
    • 16MB 스택형 NOR 플래시
  • VPU – 모션 JPEG(MJPEG) 비디오 인코딩 최대 720p 지원(QCC748M만 해당)
• 디스플레이 – GPIO를 통한 DBI (QCC748M에만 해당)
• 카메라 – GPIO를 통한 DVP (QCC748M 전용)
• 오디오
  • I2S(마스터/슬레이브) 인터페이스
  • GPIO를 통해 스피커 출력용 DAC 1개와 마이크 입력용 ADC 1개가 제공됩니다  (QCC748M에만 해당).
• 네트워킹 및 무선
  • GPIO를 통한 10/100Mbps 이더넷 (QCC744M 및 QCC748M에만 해당)
  • 2.4GHz 802.11 b/g/n/ax Wi-Fi 6 1×1 SISO
  • 코드화된 PHY를 사용하는 블루투스 저에너지 5.4
  • 802.15.4 스레드 및 지그비
  • Wi-Fi 및 Thread를 통한 Matter 지원
  • PCB 안테나 또는 RF 커넥터 옵션
• USB
  • UART/시리얼 콘솔 및 프로그래밍용 USB Type-C 포트(J1)
  • USB Type-C 포트(J9)는 USB 직접 전원 공급을 지원합니다 (QCC748M에만 해당).
• 기타 입출력
  • GPIO용 이중 행 핀 헤더( QCC748M 은 최대 32개 , QCC743M 은 최대 19개 GPIO 지원 )
  • 2x UART, 2x I2C, SPI(마스터/슬레이브), XIP QSPI
  • ISO 11898 CAN 버스 1개 (자동차/산업용)
  • 범용 12/14/16비트 ADC 및 12비트 DAC
  • PWM(4채널) 1개, IR 컨트롤러(수신기), 타이머(RTC, 32비트 2개, 16비트 1개), JTAG(GPIO 경유)
• 보안
  • 공개 키 가속, TRNG 및 QSPI(XIP)를 이용한 실시간 AES 복호화 기능을 통합한 암호화 가속 기능
  • PSA 인증 레벨 1(보안 부팅 및 보안 디버그 기능 포함)
• 기타
  • 부팅 버튼(S1)
  • 리셋 버튼(S2)
  • 파워 LED 및 VDD33 LED
  • 2핀 헤더 점퍼 2개(J3, J4)
•  힘
  • EVK 입력 전원 – USB 또는 5V
  • 모듈 입력 전압 – 2.97~3.63V
  • 입출력 전압 – 1.8V/3.3V
  • 1.8V 전력 측정 패드(J5)
  • 3.3V 전력 측정 패드(J6)
• 크기 -미정
• 작동 온도 – -40 ~ +85°C



사양을 살펴보면, 이 제품은 325MHz RISC-V 코어, FPU 및 DSP, 그리고 단거리 무선 통신 표준을 특징으로 하는 ESP32-S3 또는 ESP32-C6과 같은 Espressif 모듈과 직접 경쟁하도록 설계되었음이 분명합니다. 현재 사용 가능한 특정 EVK(QCC748M)는 최대 8MB의 통합 PSRAM과 16MB의 플래시 메모리를 갖춘 최상위 모델입니다.

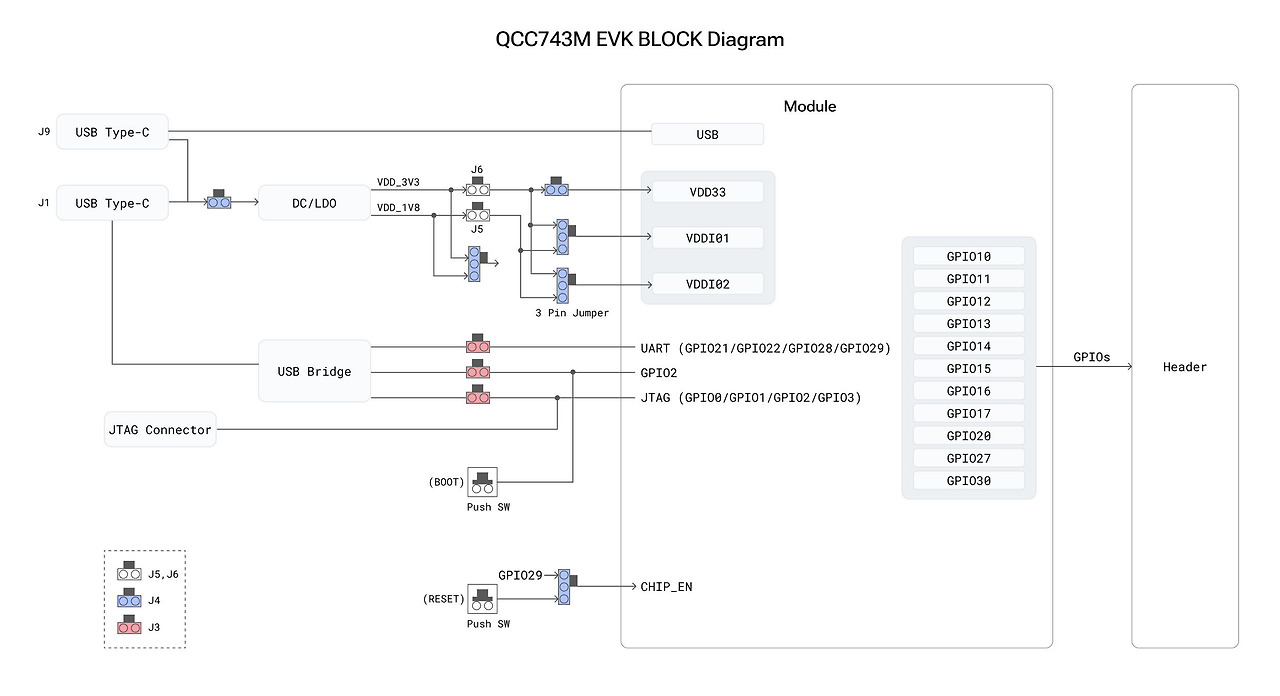

QCC743M-EVK 블록 다이어그램

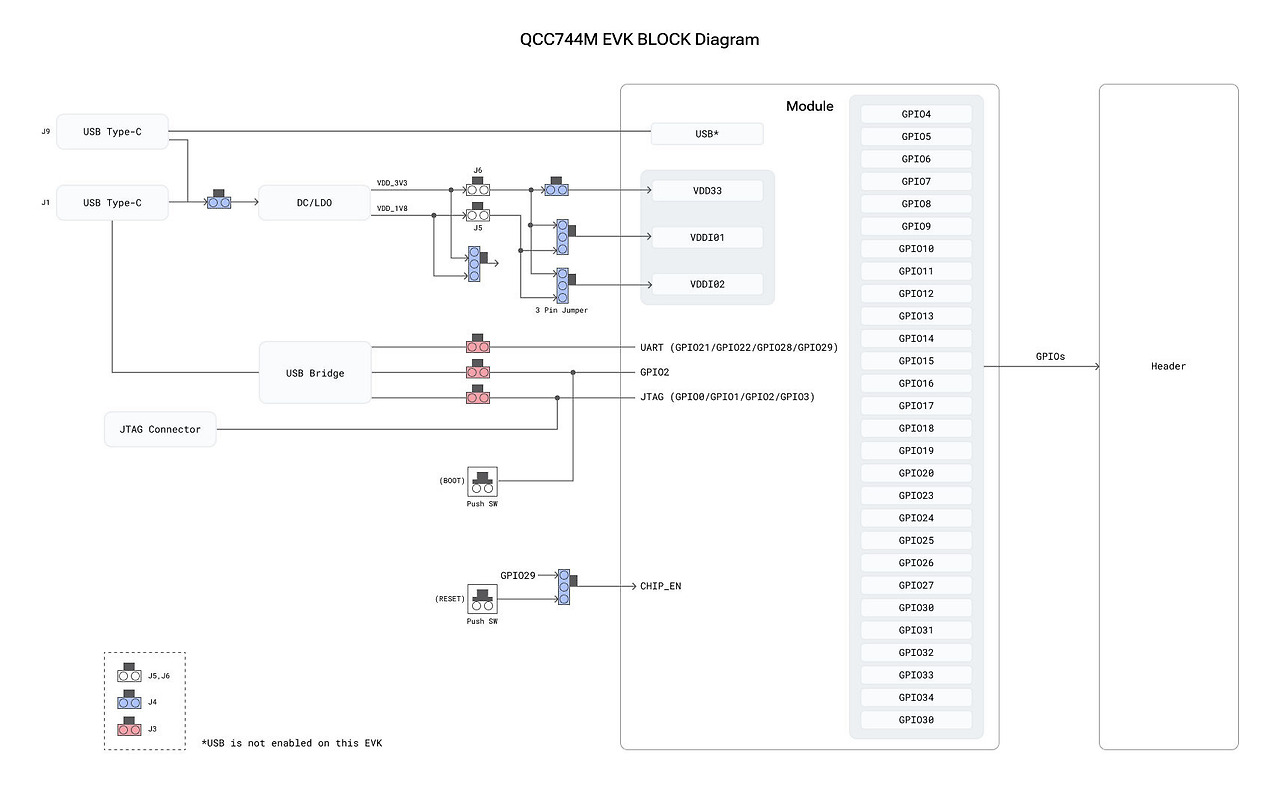

QCC744M-EVK 블록 다이어그램

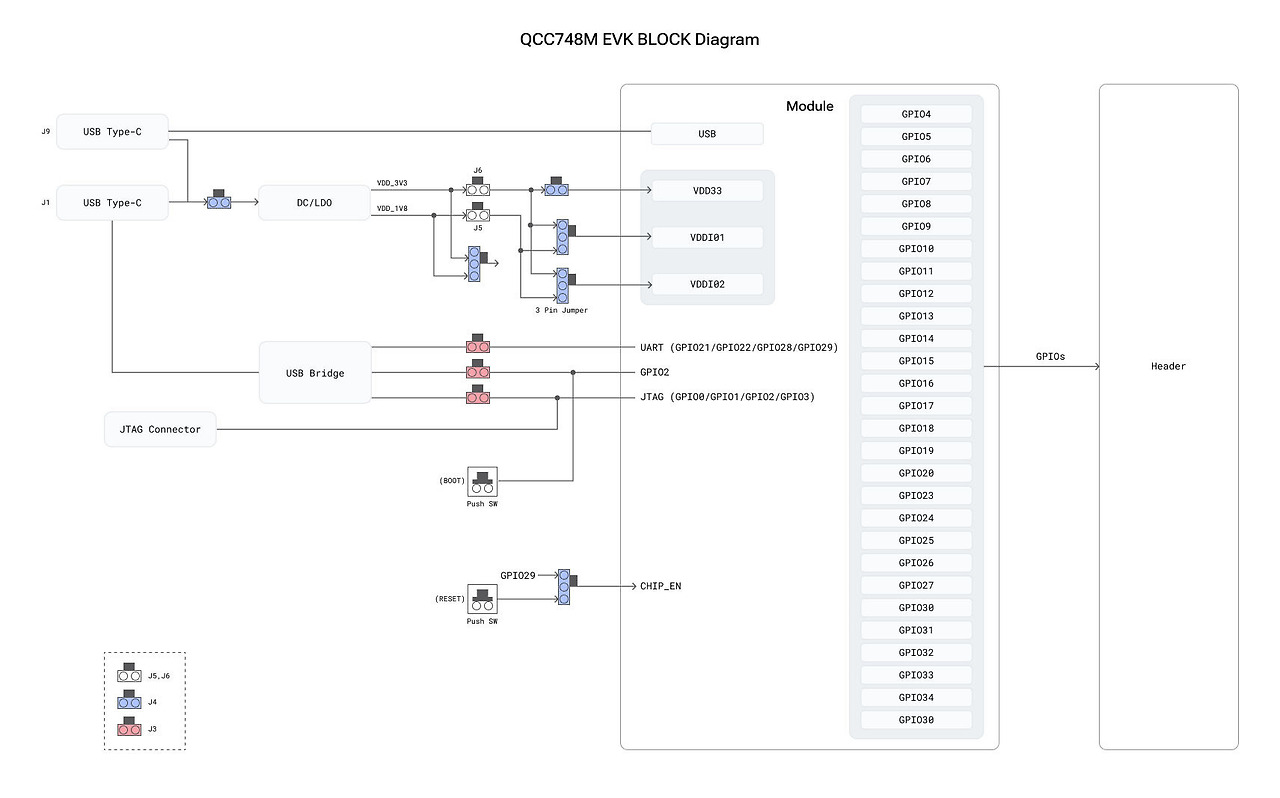

QCC748M-EVK 블록 다이어그램



또한 블록 다이어그램을 보면 세 보드 간의 유일한 명확한 차이점은 GPIO와 USB 포트에 있다는 것을 알 수 있습니다.



소프트웨어 측면에서 QCC74x 시리즈는 호스트리스 모드로 작동하도록 설계되어 외부 MCU 없이 프로토콜 스택과 IoT 애플리케이션을 모두 실행할 수 있습니다. 공식 소프트웨어 SDK (CodeLinaro에서 호스팅) 는 FreeRTOS를 기반으로 하며 CodeLinaro에서 오픈 소스로 제공됩니다. 또한 개발을 위한 Microsoft Visual Studio Code(VS Code) 확장 프로그램도 함께 제공됩니다. Bouffalo Lab에서 개발되었기 때문에 하드웨어는 Zephyr RTOS 생태계 에서도 이미 지원됩니다. 더 자세한 정보는 Qualcomm의 빠른 시작 가이드에서 확인할 수 있습니다.





퀄컴 QCC74xM EVK 모듈이 DigiKey에서 13.12달러에 판매되고 있습니다 . 여기에는 QCC748M, QCC744M, QCC743M 개발 보드가 포함됩니다. QCC748M EVK는 내장 PCB 트레이스 안테나가 있는 EVK-QCC748M-2-01-0-AA와 외부 안테나용 RF 커넥터가 있는 EVK-QCC748M-2-01-0-AB 두 가지 버전으로 제공됩니다. QCC744M과 QCC743M EVK 또한 동일한 두 가지 안테나 구성(PCB 트레이스 및 RF 커넥터 버전)으로 제공됩니다. 모듈 자체 가격은 3달러에서 4.75달러 사이입니다.
