esp32 max98357 gain 연결과 제어

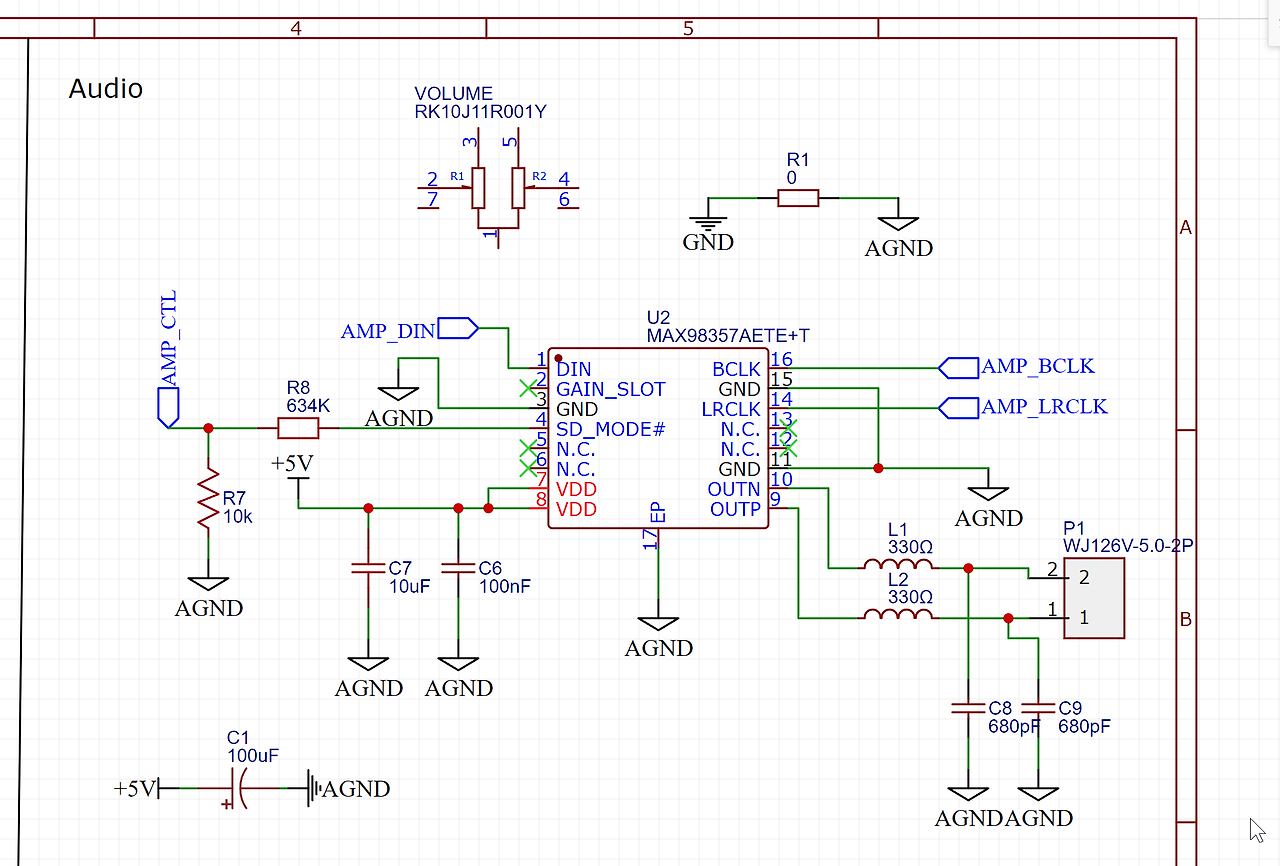

Gain 핀 연결 방법



MAX98357 앰프 모듈의 GAIN 핀은 스피커로 출력되는 오디오의 증폭 레벨을 설정합니다. GAIN 핀의 연결 상태에 따라 증폭 값이 달라지며, 주로 다음과 같은 방식을 사용합니다:



• GND에 직접 연결: 기본 증폭률인 12dB로 설정됩니다.
• GND에 \(100\,\text{k}\Omega\) 저항을 통해 연결: 증폭률이 15dB로 높아집니다.
• 전원(VDD/3.3V)에 직접 연결: 가장 높은 증폭률인 18dB로 설정됩니다. [1, 2]

일반적인 ESP32 프로젝트에서는 소리를 충분히 키우면서도 노이즈를 줄이기 위해 100kohm 저항을 사용하여 GND에 연결하는 것을 권장합니다. [1]

---

💡 MAX98357 기타 주요 핀 연결

ESP32와 연결할 때 GAIN 핀 외에 다음과 같은 핀 설정을 확인하세요: [1, 2]

• VIN / VCC: ESP32의 3.3V 또는 5V 핀에 연결합니다. (전원이 높을수록 출력 와트 수가 커집니다.)
• GND: ESP32의 GND 핀에 연결합니다.
• LRC (LRCLK/WS): ESP32의 I2S Word Select (WS) 핀에 연결합니다.
• BCLK: ESP32의 I2S Bit Clock (SCK) 핀에 연결합니다.
• DIN: ESP32의 I2S Data Out (SD) 핀에 연결합니다.
• SD (Shutdown/Mode): 모노 오디오를 출력할 경우 기본값(플로팅)으로 둬도 무방하나, 채널 선택 등 고급 설정이 필요할 때는 MAX98357 기술 사양 문서를 참고하여 저항값이나 전원 연결을 조정할 수 있습니다. [1, 2, 3, 4]



Gain 제어 방법



ESP32에서 MAX98357 I2S 앰프의 출력 볼륨(Gain)을 제어하는 방법은 크게 2가지입니다. 하드웨어의 GAIN 핀에 저항을 연결하여 최대 게인(증폭량)을 고정하거나, 소프트웨어(코드)를 통해 디지털 볼륨을 제어하여 소리 크기를 조절할 수 있습니다.



1. 하드웨어 GAIN 핀 제어 (출력 증폭량 고정)



MAX98357의 GAIN 핀에 연결하는 저항에 따라 앰프의 기본 증폭 비율이 달라집니다. 하드웨어 설정을 변경하려면 GAIN 핀의 연결을 수정하세요. [1, 2, 3]



• 3dB: GAIN 핀을 VDD에 직접 연결
• 6dB: GAIN 핀을 VDD에 100kohm 저항으로 연결
• 9dB: GAIN 핀을 플로팅(연결 안 함) 상태로 둠 (기본 설정)
• 12dB: GAIN 핀을 GND에 100kohm 저항으로 연결
• 15dB: GAIN 핀을 GND에 직접 연결 [1, 2]



2. 소프트웨어 볼륨 제어 (추천 방식)



재생 중인 오디오 데이터(PCM)의 크기를 코드 내에서 직접 조절하면 기기에서 부드럽게 볼륨을 제어할 수 있습니다. I2S에 데이터를 쓰기 전 오디오 샘플 값에 비율(예: 0.1 ~ 1.0)을 곱해주는 방식입니다. [1]



• 원리: 예를 들어 16비트 오디오 샘플 값이 최대 32767일 때, 특정 비율(예: 50% 볼륨 = 0.5)을 곱한 값인 16383을 I2S 버퍼에 전송합니다.
• 적용 예시: I2S 출력 함수를 호출할 때 아래와 같이 스케일링을 적용합니다. [1]



cppint16_t audio_sample = ...; // 원래 오디오 데이터
float volume_level = 0.5;   // 50% 볼륨 설정 (0.0 ~ 1.0)

// 볼륨이 적용된 샘플 계산
int16_t adjusted_sample = (int16_t)(audio_sample * volume_level);
