esp32 sd 카드 spi 인터페이스와 i2s 인터페이스 충돌

ESP32에서 SD 카드(SPI)와 I2S 장치(DAC, 앰프, 마이크)를 함께 사용할 때 발생하는 충돌은 대부분 핀 중복 설정, 공통 SPI 버스 사용, 또는 DMA 버퍼 병목 현상으로 인해 발생합니다.



1. 하드웨어 핀 충돌 및 해결 방법



ESP32의 기본/HSPI 핀은 플래시 메모리와 겹치는 경우가 많아 I2S 핀과 물리적으로 엉킬 수 있습니다.

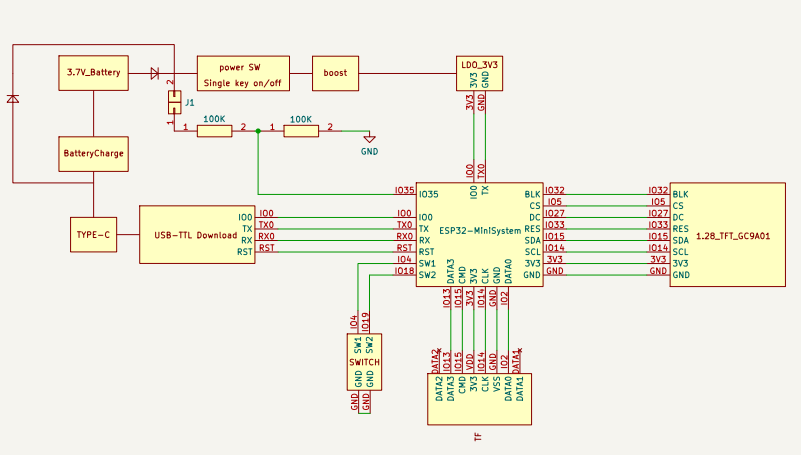

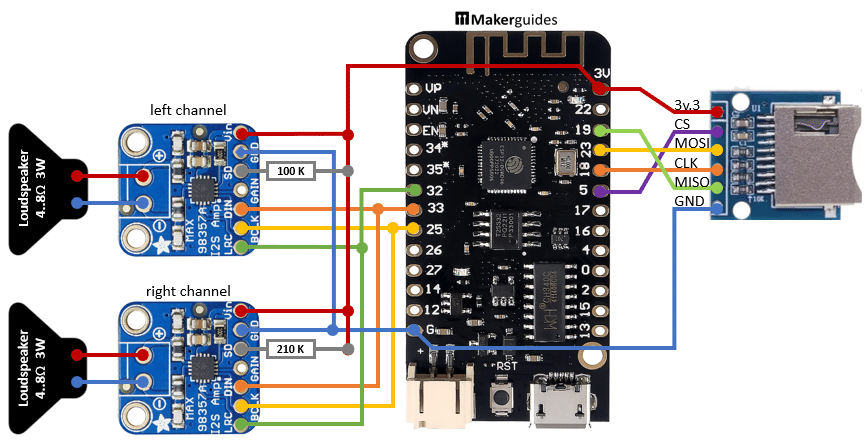

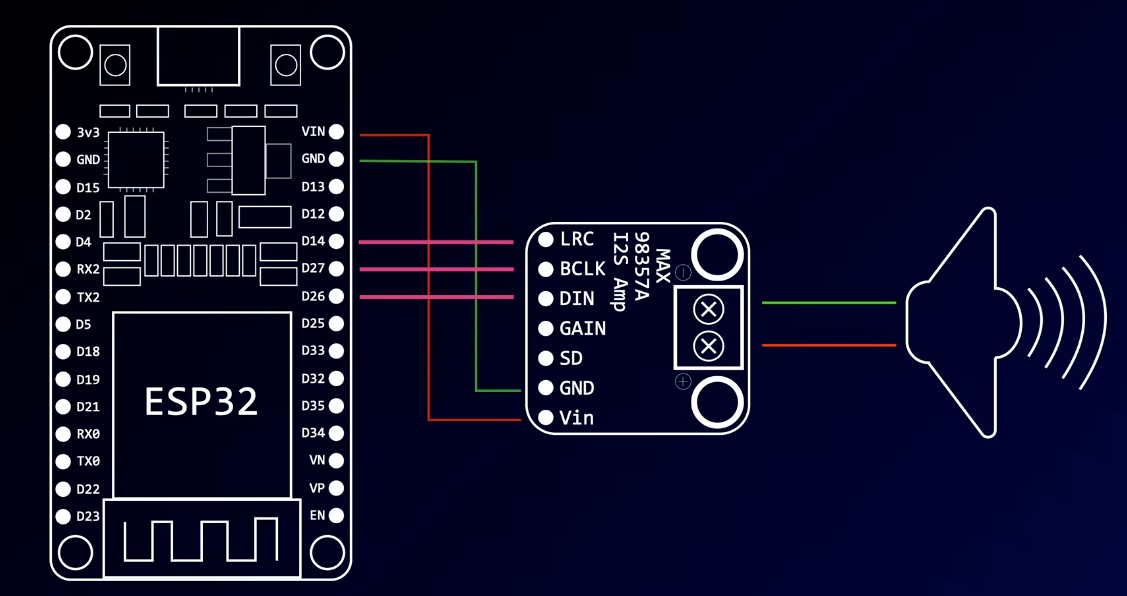

• SPI와 I2S 핀 분리: SD 카드 모듈에 사용되는 SPI 핀(SCK, MOSI, MISO)과 I2S 모듈의 핀(BCLK, WS, DATA)이 같은 GPIO를 공유하지 않도록 배선을 확인하세요.
• SD 카드 전용 SPI 버스 지정: SD 카드 객체 생성 시 기본 SPI 대신 별도의 SPI 버스(예: VSPI)를 할당하여 I2S와의 간섭을 원천 차단하세요.
•

SPIClass sdSPI(VSPI);
#define SD_SCK  18
#define SD_MISO 19
#define SD_MOSI 23
#define SD_CS   5
// sdSPI.begin(SD_SCK, SD_MISO, SD_MOSI, SD_CS); 로 초기화





2. 소프트웨어/라이브러리 충돌 해결



두 인터페이스를 구동할 때 CPU 락(Lock)이나 오디오 끊김이 발생할 수 있습니다.



• 듀얼 코어(FreeRTOS) 활용: I2S 오디오 처리는 실시간(Real-time) 작업입니다. 오디오 데이터를 읽고 출력하는 작업은 Core 0에 할당하고, SD 카드 파일 읽기 및 UI 제어 등은 Core 1에 할당하여 병렬 처리하세요.
• 충돌 및 핀 맵핑 공식 가이드: 아두이노 및 ESP-IDF 프레임워크에서 I2S 관련 핀 설정을 변경할 때는 ESP32 I2S API 문서를 참조하여 하드웨어 할당을 명확히 하세요. [1, 2, 3]



3. 전원 및 기타 주의사항



• 전원 부족 문제: SD 카드와 I2S 앰프가 동시에 작동할 때 전류 피크로 인해 ESP32 전압이 순간적으로 강하하여 통신이 끊길 수 있습니다. I2S 모듈과 SD 카드 모듈 전원 라인에 각각 \(10 \ \mu\text{F}\) 이상의 디커플링 커패시터를 장착하는 것을 권장합니다. [1, 2]



각각의 모듈을 개별적으로 먼저 테스트하여 정상 동작을 확인한 뒤 결합하는 방식을 추천합니다. [1]
