MAX7219 8x8 도트 매트릭스 모듈 아두이노 구동

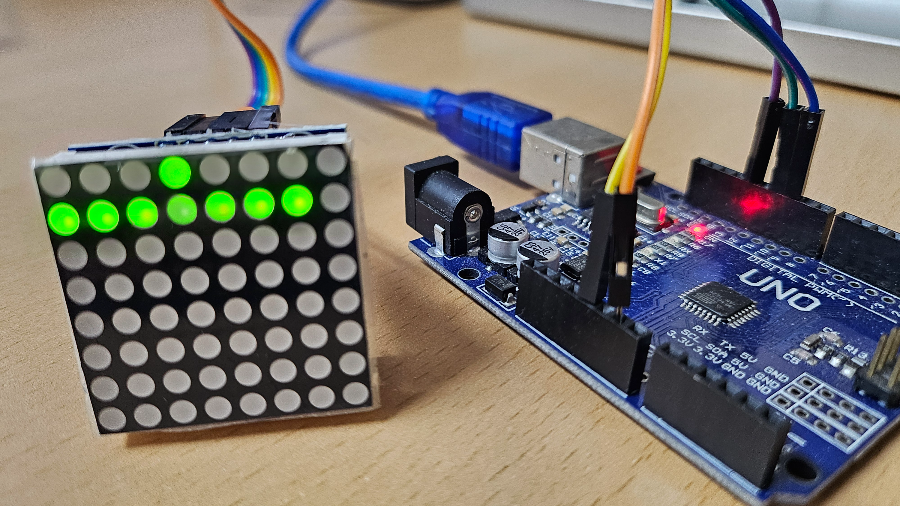

MAX7219 8x8 도트 매트릭스 모듈은 64개의 LED를 \(8 \times 8\) 격자 형태로 배치한 디스플레이 장치입니다. MAX7219 드라이버 칩이 내장되어 있어, 단 3개의 데이터 핀만으로 밝기 제어, 문자, 숫자, 이모지, 애니메이션 등을 쉽게 출력할 수 있어 아두이노 프로젝트에 널리 사용됩니다. [1, 2, 3, 4]



📌 핵심 스펙 및 특징



• 드라이버 IC: MAX7219
• 디스플레이 크기: 8x8 도트 매트릭스 (64개 LED)
• 동작 전압: DC 5V
• 통신 방식: SPI 인터페이스 (DIN, CS, CLK, VCC, GND 5핀 사용)
• 확장성: 여러 개의 모듈을 직렬로 연결(Daisy-chain)하여 더 긴 전광판 형태로 확장 가능 [1, 2, 3, 4, 5, 6]



🔌 아두이노 연결 방법 (Pin Map)



모듈의 5개 핀을 아두이노(예: Arduino Uno)에 다음과 같이 연결합니다: [1]



• VCC ➡️ 아두이노 5V
• GND ➡️ 아두이노 GND
• DIN (Data In) ➡️ 아두이노 디지털 핀 11번 (임의 변경 가능)
• CS (Chip Select/Load) ➡️ 아두이노 디지털 핀 10번 (임의 변경 가능)
• CLK (Clock) ➡️ 아두이노 디지털 핀 13번 (임의 변경 가능)



💻 아두이노 코드 사용 예시

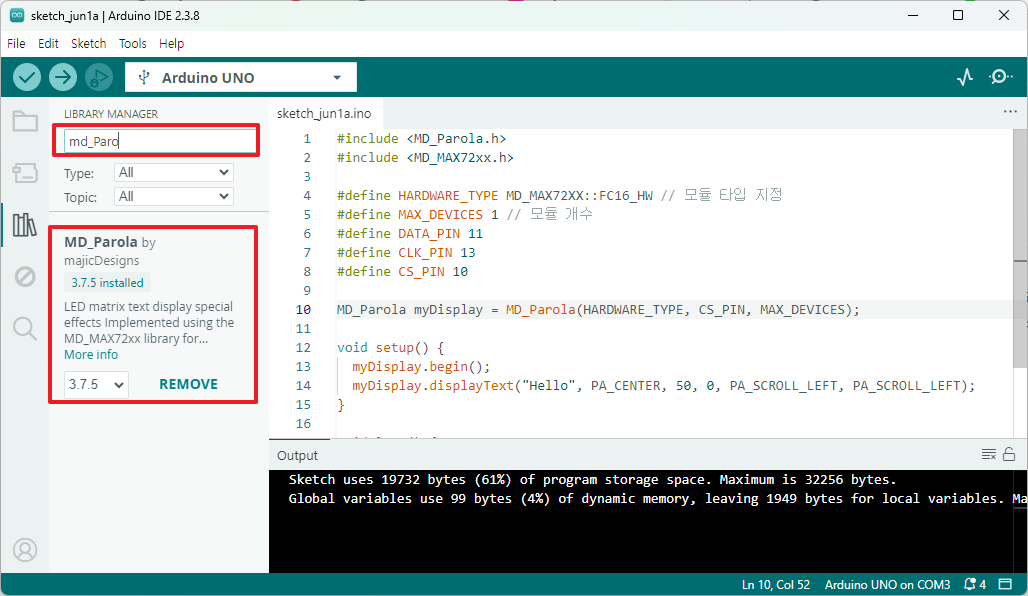

아두이노 IDE에서 라이브러리 매니저를 통해 "MD_MAX72xx" 및 "MD_Parola" 라이브러리를 설치하면 텍스트 스크롤, 이모지 출력 등을 매우 쉽게 구현할 수 있습니다.









#include <MD_Parola.h>
#include <MD_MAX72xx.h>

#define HARDWARE_TYPE MD_MAX72XX::FC16_HW // 모듈 타입 지정
#define MAX_DEVICES 1 // 모듈 개수
#define DATA_PIN 11
#define CLK_PIN 13
#define CS_PIN 10

MD_Parola myDisplay = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);

void setup() {
  myDisplay.begin();
  myDisplay.displayText("Hello", PA_CENTER, 50, 0, PA_SCROLL_LEFT, PA_SCROLL_LEFT);
}

void loop() {
  if (myDisplay.displayAnimate()) {
    myDisplay.displayReset();
  }
}
