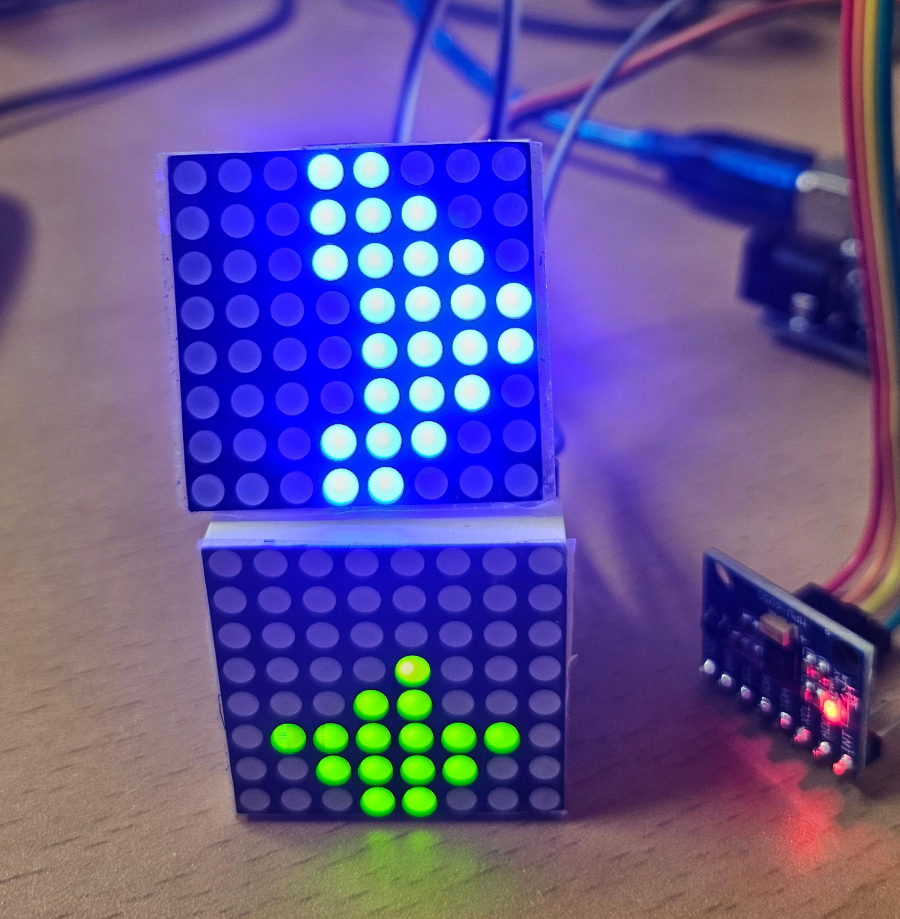

MPU6050, MAX7219 8x8 Dot Matrix 아두이노 모래시계 소스코드 2

구현 계획 - 물리 엔진 정밀 고도화

이 계획은 상단 매트릭스의 비워지는 순서를 자연스럽게 개선하고, 하단 매트릭스의 쌓임 현상을 평탄화하는 데 집중합니다.

주요 개선 사항

1. 상단 매트릭스: 무작위 표면 제거 (Random Surface Removal)

• 로직:
  • 현재 상단 매트릭스에서 가장 위에 위치한 픽셀 그룹(r+c 합이 최소인 모든 픽셀들)을 찾습니다.
  • 해당 그룹 내에서 무작위로 하나를 선택하여 떨어뜨립니다.
• 효과: 규칙적으로 대각선 방향으로 비워지던 현상이 사라지고, 상단 표면이 불규칙하고 자연스럽게 낮아집니다.

2. 하단 매트릭스: 평탄화 구르는 효과 (Leveling & Rolling)

• 로직:
  • 모래알이 직선 낙하

    (r+1, c+1)가 가능하더라도 20%의 확률로 옆

    (r+1, c)이나

    (r, c+1)로 구르게 합니다.
  • 모래알이 쌓인 더미의 경사가 급할 경우, 주변 빈 공간으로 미끄러져 내려가는 연출을 강화합니다.
• 효과: 중심부가 솟아오르는 현상이 해결되고, 완만한 곡선을 그리며 모래가 쌓입니다.



헤더파일  분리



define.h

#ifndef DEFINE_H
#define DEFINE_H

#include <MD_MAX72xx.h>

// 하드웨어 설정
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW

// 상단 매트릭스 핀 설정
#define CLK_PIN_TOP 13
#define DATA_PIN_TOP 11
#define CS_PIN_TOP 10

// 하단 매트릭스 핀 설정
#define CLK_PIN_BOT 7
#define DATA_PIN_BOT 9
#define CS_PIN_BOT 8

// 물리 및 시스템 설정
const int frameDelay = 200; // 프레임 지연 (속도 조절)

#endif



소스코드 mpu-max-sandclock.ino



#include <MD_MAX72xx.h>
#include <SPI.h>
#include "define.h"

MD_MAX72XX topMatrix = MD_MAX72XX(HARDWARE_TYPE, DATA_PIN_TOP, CLK_PIN_TOP, CS_PIN_TOP, 1);
MD_MAX72XX botMatrix = MD_MAX72XX(HARDWARE_TYPE, DATA_PIN_BOT, CLK_PIN_BOT, CS_PIN_BOT, 1);

bool topGrid[8][8];
bool botGrid[8][8];

// 업데이트 순서를 무작위로 섞기 위한 배열
int pixelOrder[64];

// 유효 좌표 확인
bool isValid(int row, int col) {
  return row >= 0 && row < 8 && col >= 0 && col < 8;
}

// 매트릭스 초기화
void initMatrices() {
  memset(botGrid, 0, sizeof(botGrid));
  botMatrix.clear();
  topMatrix.clear();
  for (int r = 0; r < 8; r++) {
    for (int c = 0; c < 8; c++) {
      topGrid[r][c] = true;
      topMatrix.setPoint(r, c, true);
    }
  }
  // 업데이트 순서 배열 초기화 (0~63)
  for (int i = 0; i < 64; i++) pixelOrder[i] = i;
}

// 화면 출력 (깜빡임 방지를 위해 버퍼 업데이트 사용)
void displayGrids() {
  topMatrix.control(MD_MAX72XX::UPDATE, MD_MAX72XX::OFF);
  botMatrix.control(MD_MAX72XX::UPDATE, MD_MAX72XX::OFF);

  for (int r = 0; r < 8; r++) {
    for (int c = 0; c < 8; c++) {
      topMatrix.setPoint(r, c, topGrid[r][c]);
      botMatrix.setPoint(r, c, botGrid[r][c]);
    }
  }

  topMatrix.control(MD_MAX72XX::UPDATE, MD_MAX72XX::ON);
  botMatrix.control(MD_MAX72XX::UPDATE, MD_MAX72XX::ON);
}

// 배열 무작위 셔플 (Fisher-Yates) - 하단 매트릭스용
void shuffleOrder() {
  for (int i = 63; i > 0; i--) {
    int j = random(i + 1);
    int temp = pixelOrder[i];
    pixelOrder[i] = pixelOrder[j];
    pixelOrder[j] = temp;
  }
}

// 물리 엔진 업데이트
void updatePhysics() {
  // 1. 하단 매트릭스 업데이트 (기존 방식 유지)
  shuffleOrder();
  for (int i = 0; i < 64; i++) {
    int r = pixelOrder[i] / 8;
    int c = pixelOrder[i] % 8;

    if (botGrid[r][c]) {
      // 대각선 아래(7,7 방향) 우선 이동하되, 20% 확률로 옆으로 비껴가게 하여 평탄화 유도
      bool forceSlide = (random(100) < 20);

      if (!forceSlide && r < 7 && c < 7 && !botGrid[r + 1][c + 1]) {
        botGrid[r][c] = false;
        botGrid[r + 1][c + 1] = true;
      } else {
        // 막혔거나 확률에 의해 옆으로 미끄러짐 (구르는 효과)
        int dir = random(2);
        if (dir == 0) {
          if (r < 7 && !botGrid[r + 1][c]) { botGrid[r][c] = false; botGrid[r + 1][c] = true; }
          else if (c < 7 && !botGrid[r][c + 1]) { botGrid[r][c] = false; botGrid[r][c + 1] = true; }
        } else {
          if (c < 7 && !botGrid[r][c + 1]) { botGrid[r][c] = false; botGrid[r][c + 1] = true; }
          else if (r < 7 && !botGrid[r + 1][c]) { botGrid[r][c] = false; botGrid[r + 1][c] = true; }
        }
      }
    }
  }

  // 2. 위 -> 아래 전배 (상단 표면 무작위 선택 로직)
  static int spawnDelay = 0;
  if (spawnDelay > 0) {
    spawnDelay--;
  } else if (!botGrid[0][0]) {
    int minS = -1;
    // 1단계: 가장 높은 층(최소 r+c) 찾기
    for (int s = 0; s <= 14; s++) {
      for (int r = 0; r <= s; r++) {
        int c = s - r;
        if (isValid(r, c) && topGrid[r][c]) {
          minS = s;
          break;
        }
      }
      if (minS != -1) break;
    }

    if (minS != -1) {
      // 2단계: 해당 층에 있는 모래알 개수 확인
      int count = 0;
      for (int r = 0; r <= minS; r++) {
        int c = minS - r;
        if (isValid(r, c) && topGrid[r][c]) count++;
      }

      // 3단계: 무작위로 하나 선택하여 떨어뜨리기
      int targetIndex = random(count);
      int current = 0;
      bool found = false;
      for (int r = 0; r <= minS; r++) {
        int c = minS - r;
        if (isValid(r, c) && topGrid[r][c]) {
          if (current == targetIndex) {
            topGrid[r][c] = false;
            botGrid[0][0] = true;
            spawnDelay = 2; // 한 알씩 떨어지는 간격 유지
            found = true;
            break;
          }
          current++;
        }
      }
    }
  }

  // 3. 상단 매트릭스 내부 물리는 불필요하므로 비활성화 (깜빡임의 원인)
}

// 상단 매트릭스가 비었는지 확인
bool isTopEmpty() {
  for (int r = 0; r < 8; r++) {
    for (int c = 0; c < 8; c++) {
      if (topGrid[r][c]) return false;
    }
  }
  return true;
}

void setup() {
  randomSeed(analogRead(0));
  topMatrix.begin();
  botMatrix.begin();
  topMatrix.control(MD_MAX72XX::INTENSITY, 2);
  botMatrix.control(MD_MAX72XX::INTENSITY, 2);
  initMatrices();
}

unsigned long lastUpdate = 0;

void loop() {
  if (millis() - lastUpdate >= frameDelay) {
    updatePhysics();
    displayGrids();
    lastUpdate = millis();

    // 상단이 비워지면 3초 대기 후 초기화
    if (isTopEmpty()) {
      delay(3000);
      initMatrices();
    }
  }
}
