[해결 방법] ESP32 연결 실패: 패킷 헤더 대기 중 시간 초과



ESP32 보드 에 새 코드를 업로드하려고 할 때 발생하는 " ESP32 에 연결 실패 : 패킷 헤더 대기 시간 초과 " 오류를 해결하는 방법을 알아보세요 .



이 오류가 발생하는 이유는 무엇인가요?



새 코드를 업로드할 때 일부 ESP32 개발 보드는 플래싱 또는 업로드 모드로 자동 진입하지 않을 수 있습니다.

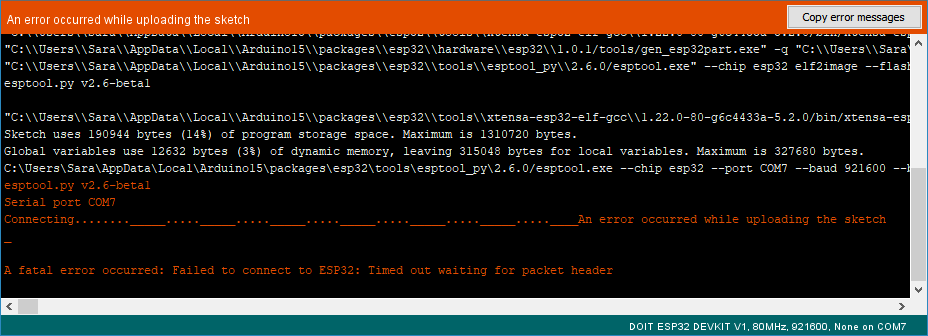

이는 아두이노 IDE가 ESP32 에 새 스케치를 업로드하려고 할 때 보드에 연결하지 못하고 다음과 같은 오류 메시지가 표시됨을 의미합니다.



패킷 헤더를 기다리는 동안 시간 초과되었습니다.



BOOT/FLASH 버튼을 누른 상태로



이 문제를 해결하는 한 가지 방법은 새 스케치를 업로드하는 동시에 ESP32 보드 의 "BOOT/FLASH" 버튼을 계속 누르고 있는 것입니다. 하지만 새 코드를 업로드할 때마다 이 과정을 반복하는 것은 특히 코드를 테스트하고 디버깅할 때 번거로울 수 있습니다. 이제 이 문제를 완전히 해결할 수 있는 방법이 있습니다. 더 이상 " BOOT/FLASH " 버튼을 계속 누르고 있을 필요가 없습니다 .



이 오류를 해결하는 방법은 무엇인가요?



EN 핀과 GND 사이에 10uF 전해 콘덴서를 연결하면 ESP32 보드가 자동으로 플래싱 또는 업로드 모드로 전환됩니다.

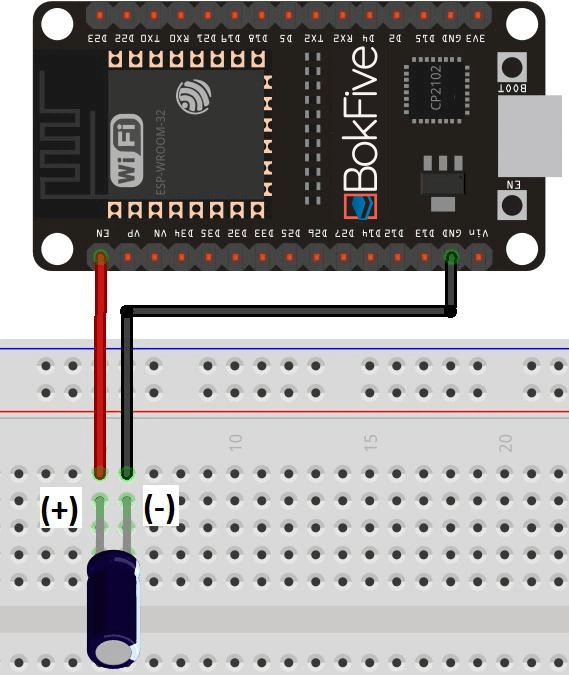

ESP32 개발 보드 에서 제대로 작동하는지 확인하려면 먼저 브레드보드 에서 이 설정을 테스트해 보는 것이 좋습니다 .



ESP32 커패시터 플래싱 모드 자동



메모:전해 콘덴서는 극성이 있습니다. 흰색/회색 줄무늬는 음극 단자를 나타냅니다.

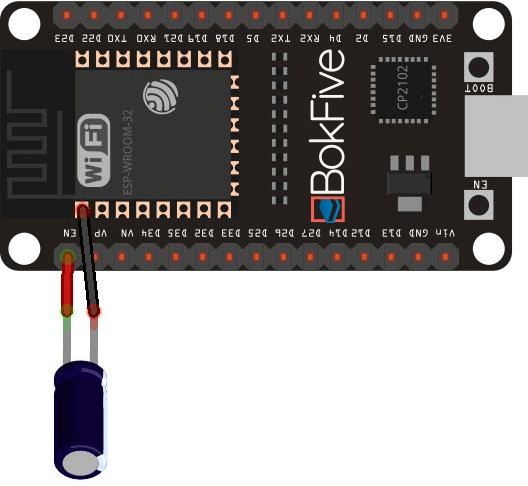

작동한다면, 10uF 전해 콘덴서를 회로 기판에 납땜하십시오. ESP32 칩의 EN 핀과 GND 핀이 서로 멀리 떨어져 있으므로, 아래 회로도에 표시된 대로 콘덴서를 EN과 GND 사이에 연결하기만 하면 됩니다:

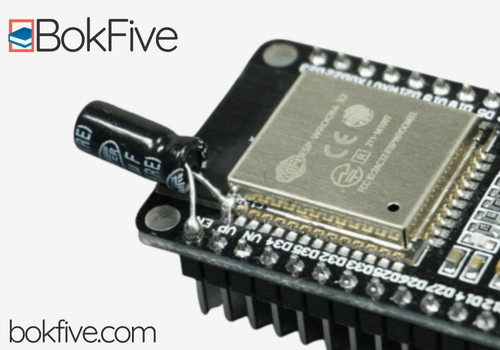

다음 이미지는 콘덴서를 납땜한 후의 ESP32 모습입니다. 공간을 많이 차지하지도 않고, 다행히 이제 새 코드를 업로드할 때 ESP32 에 연결하는 데 문제가 없을 겁니다 .







새 코드를 업로드하기 전에 멀티미터의 연속성 모드를 사용하여 연결 상태를 확인하고, 실수로 다음 핀에 무언가를 납땜하지 않았는지 확인하십시오.



새 코드를 업로드할 때 모든 납땜이 올바르게 되어 있다면 BOOT 버튼을 누를 필요가 없습니다. 또한 " ESP32 에 연결 실패 : 패킷 헤더 대기 시간 초과"라는 치명적인 오류 메시지도 나타나지 않습니다.

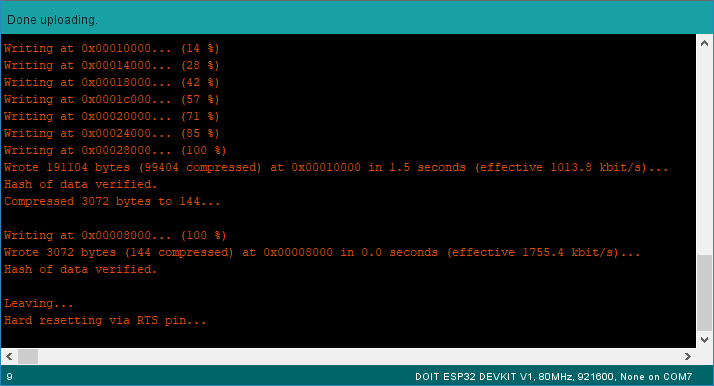

ESP32 업로드 완료



결론



이 방법이 유용했고 문제 해결에 도움이 되었기를 바랍니다.
