ESP32 슈퍼 미니 개발 보드 세부 사항

2.4G Wi-Fi 안테나 내장 ESP32 슈퍼 미니 개발 보드

ESP32C3 Wi-Fi/블루투스 모듈 (Arduino, IoT, ESP-IDE용)



ESP32 슈퍼 미니 개발 보드 ESP32-C3 (2.4G WiFi 안테나 포함) - 아두이노 IoT용 ESP32C3 Wi-Fi+BT 모듈
ESP32-C3는 Espressf-Systems에서 출시한 저전력 고성능 Wi-Fi 무선 통신 칩으로, ESP32 시리즈의 새로운 제품입니다. 안정적인 Wi-Fi 연결과 풍부한 주변 장치 지원에 중점을 두어 다양한 사물 인터넷(IoT) 애플리케이션에 적합합니다.

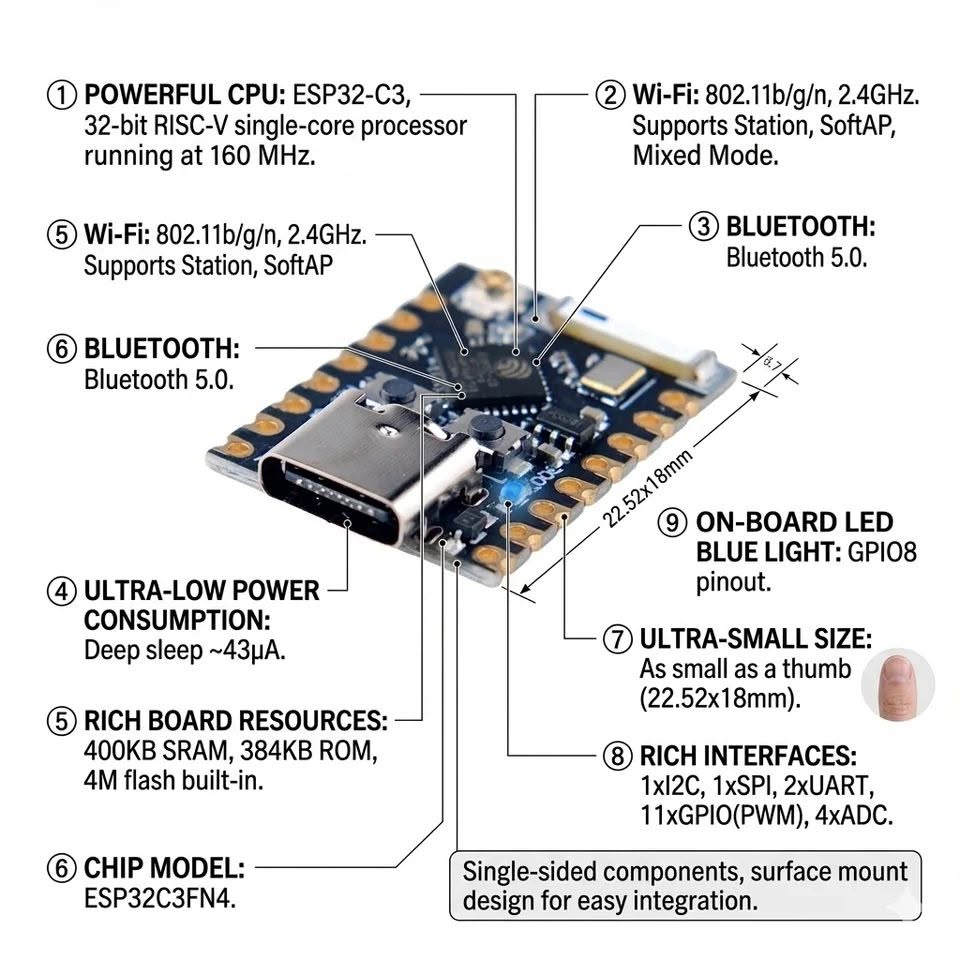

제품 사양:
강력한 CPU: ESP32-C3, 최대 160MHz로 작동하는 32비트 RISC-V 싱글 코어 프로세서
Wi-Fi: 802.11b/g/n 프로토콜, 2.4GHz, 스테이션 모드, 소프트AP 모드, 소프트AP+스테이션 모드, 혼합 모드 지원
블루투스: 블루투스 5.0
초저전력 소비: 딥 슬립 모드에서 약 43μA의 전력 소비
풍부한 보드 리소스: 400KB SRAM, 384KB ROM 및 내장 4MB 플래시 메모리

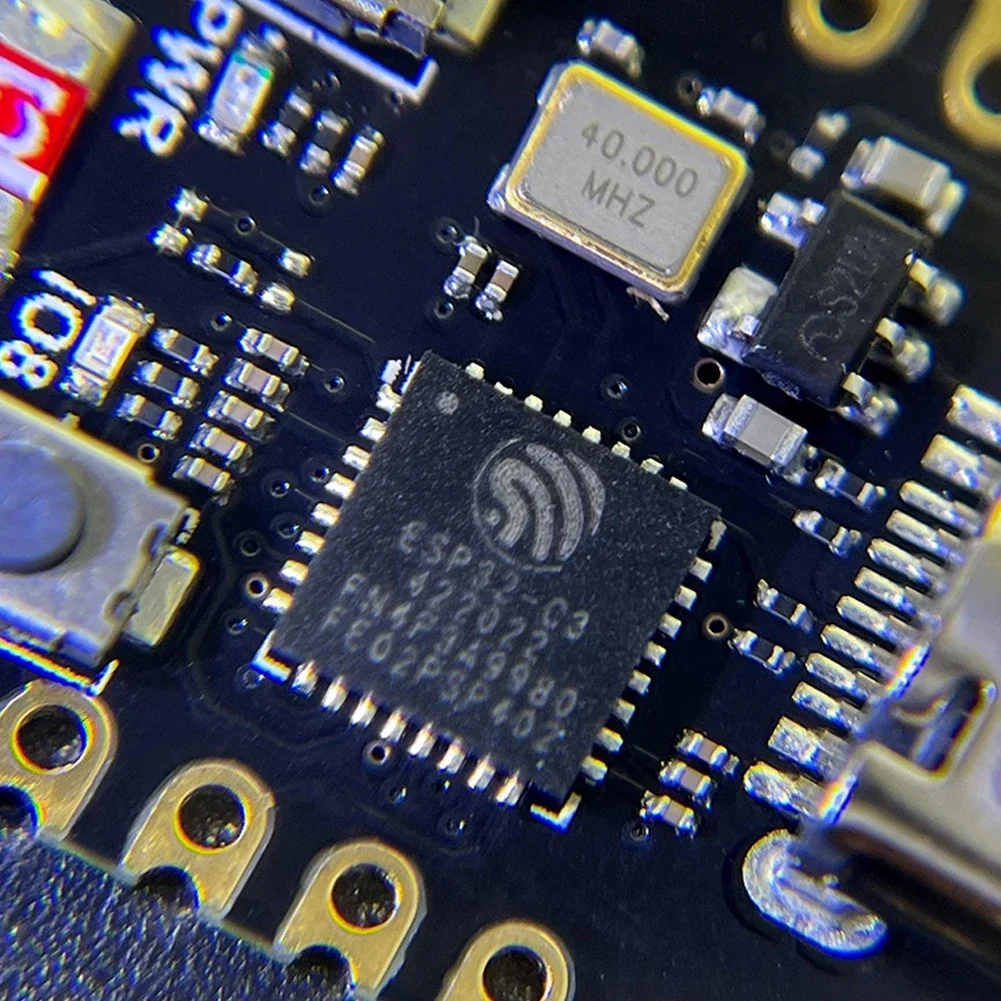

칩 모델: ESP32C3FN4

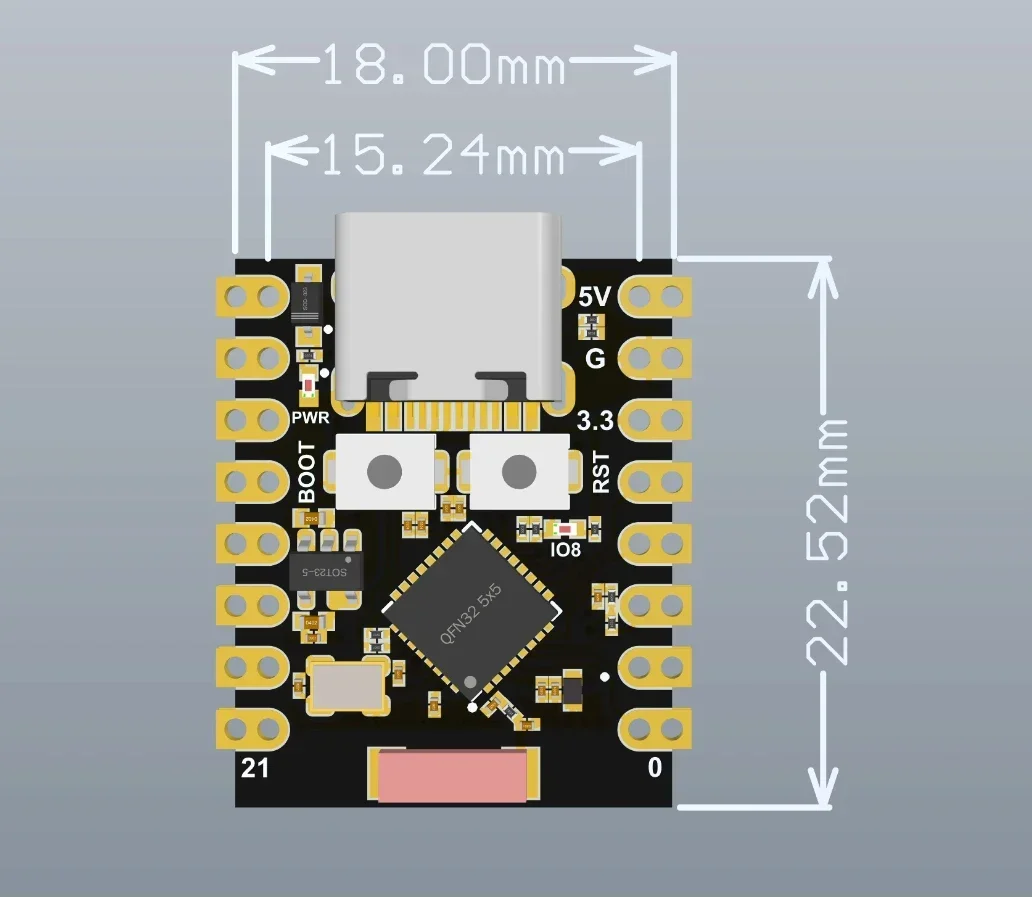

초소형 크기: 엄지손가락 크기(22.52x18mm)의 웨어러블 및 소규모 프로젝트에 적합한 클래식 폼 팩터
강력한 보안 기능: AES-128/256, 해싱, RSA, HMAC, 디지털 서명 및 보안 부팅을 지원하는 암호화 하드웨어 가속기

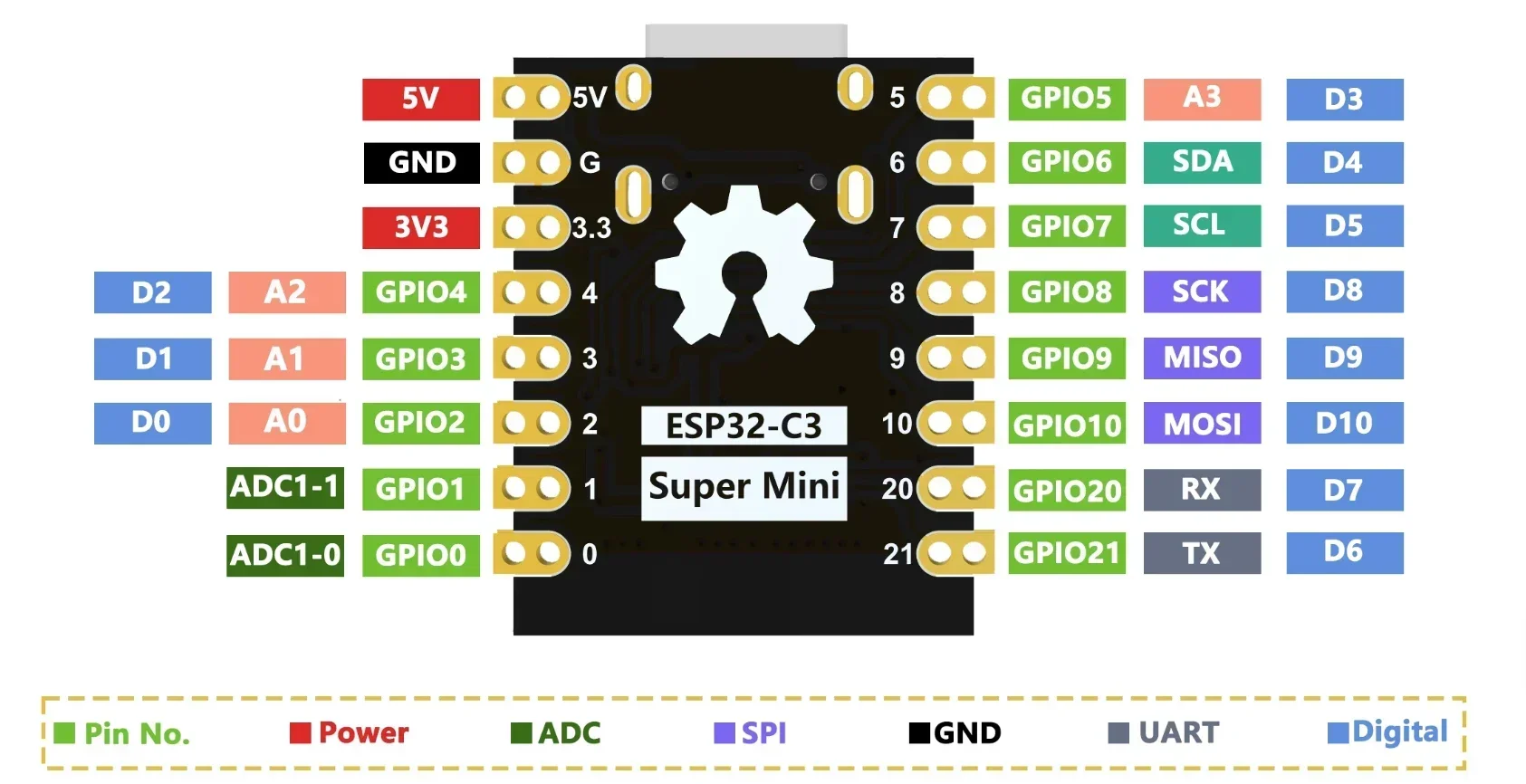

풍부한 인터페이스: 1xI2C, 1xSPI 2개의 UART, 11개의 GPIO(PWM), 4개의 ADC
단면 실장형 부품
온보드 LED(파란색): GPIO 8번 핀

외부 전원 공급이 필요한 경우, 외부 전원 공급 장치의 + 레벨을 5V 위치에 연결하고 GND를 음극에 연결하십시오. (3.3~6V 전원 공급 지원)

참고: 외부 전원에 연결할 경우 USB는 연결할 수 없으며, USB와 외부 전원 공급 중 하나만 선택해야 합니다.

다운로드 모드 진입: ESP32C3의 BOOT 버튼을 길게 누른 다음 RESET 버튼을 누르고, RESET 버튼에서 손을 떼고, 마지막으로 BOOT 버튼에서 손을 떼십시오. 그러면 ESP32C3가 다운로드 모드로 진입합니다. (연결할 때마다 다운로드 모드로 다시 진입해야 합니다. 간혹 한 번만 눌러도 연결이 불안정한 포트가 끊어질 수 있는데, 포트에서 나는 소리를 통해 확인할 수 있습니다.)

패키지 구성품:

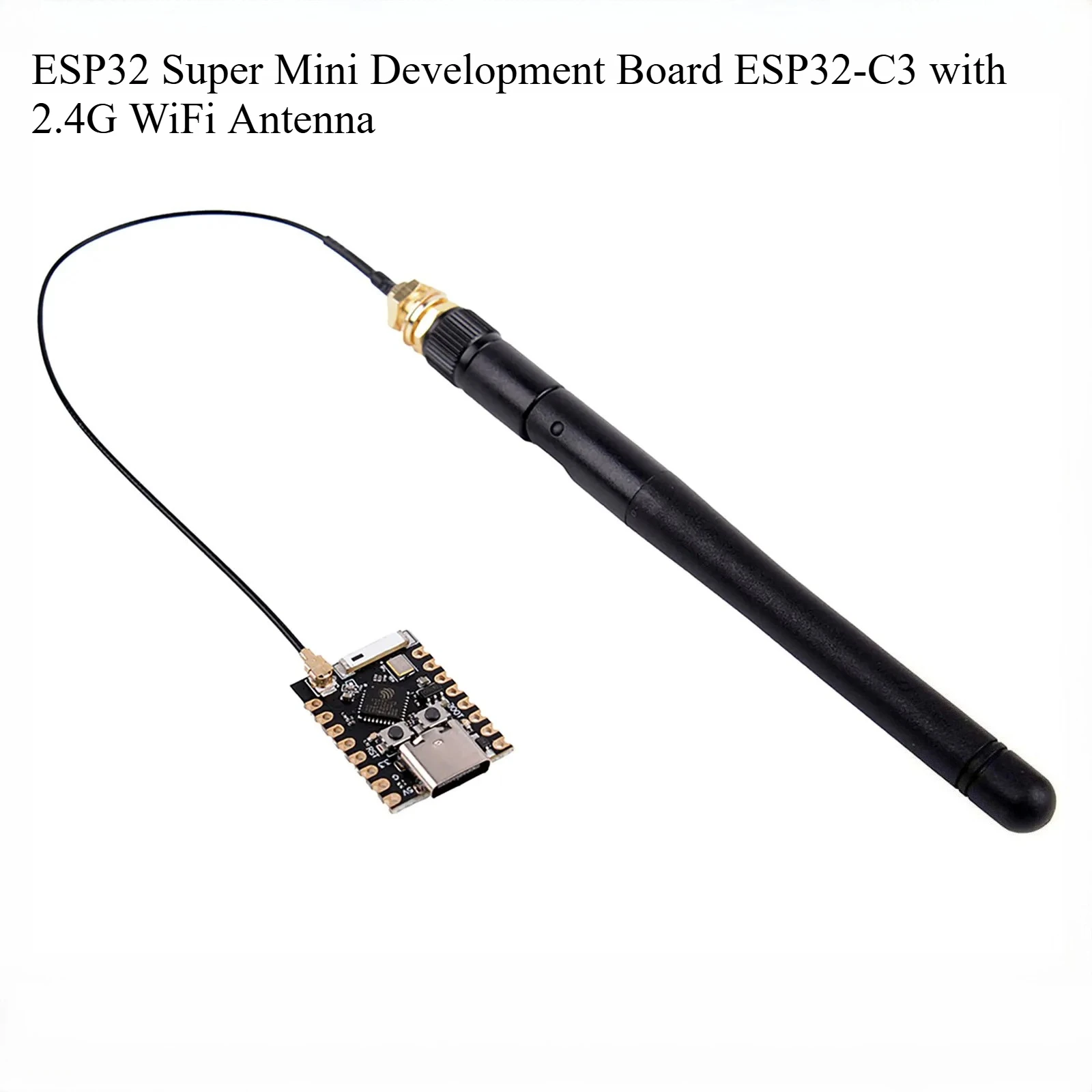

ESP32C3 ESP32 슈퍼 미니 개발 보드 1개

2.4G WiFi 안테나 1개
