orcad 타이틀 블럭 수정하기

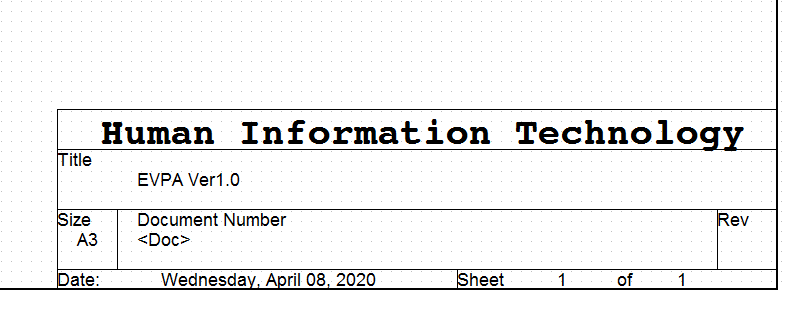

ORCAD 타이틀 블록은 도면 오른쪽 아래의 회사 정보, 제목, 날짜 등 도면에 대한 정보를 기록하는 블록이다. 이곳에 도면 작성 회사의 로고나 제목을 적는다. 도면 타이틀 블록을 지우고 다른 타이틀 블록을 사용하고자 할 때 참고한다.



ORCAD 에서는 타이틀 박스를 기본으로 제공합니다. 하지만 내가 원하는 형태로 수정하고 싶다면



1. 디자인 파일에서 타이틀 박스를 교체 하기

- 디자인 파일을 오픈 한다.

- 메뉴바의 Place

- Title Block 선택

- Libraries 에서 CAPSYM 선택 (없으면 Add Library.. 에서 C:\Cadence\SPB_16.5\tools\capture\library 의 capsym.olb 를 선택 )

- Libraries: 항목에서 capsym 을 선택하고 위에 나오는 타이틀 박스 리스트 중에 원하는 것을 선택

- 회로도에 배치 하면 끝.



2. 내가 원하는 타이틀박스 만들어 보기

- File - new - library를 선택

- 생성된 라이브러리 파일을 오른쪽 마우스로 클릭하고 원하는 위치에 원하는 이름으로 저장

- 디자인 파일의 Design Cach 에서 타이틀 박스를 선택하고 ctrl+c , v 를 통해 방금 저장한 라이브러리로 복사

- 라이브러리로 복사된 타이틀박스를 클릭하고 수정, 저장 ( 다른 이름으로 저장해도 됨 )

- 위 1 번과 같이 타이틀 박스 교체하기를 하면 됨. ( 라이브러리만 방금 저장한 걸로 선택 )



3. 내가 만든 타이틀박스를 기본 타이틀 박스로 하기.

- Option - Design Template 선택

- 두번째 탭 Title block 선택

- 아랫쪽 Symbol에서 Library Name에서 방금 만든 라이브러리 추가

- 라이브러리에 저장된 타이틀박스 이름을 Title Block Name에 기재 ( TitleBlock0 .. 으로 돼 있을 듯.. 다른 이름으로 저장했으면 그걸로 선택 )

- 새로운 회로페이지를 만들어보면 ( New Page ) 방금 선택한 타이틀 블록이 생성됨.



대략 이정도만 알면 타이틀 박스 사용하는데 지장 없을 것 같군요. 원글의 출처 링크





Orcad 도면의 타이틀 박스 수정 방법









더욱 좋은 정보를 제공하겠습니다.~ ^^
