NANO 33 BLE Sense - 7 온보드 거리센서 실습



이번 실습은 NANO 33 BLE Sense 보드의 온보드 센서인 apds-9960 센서의 거리측정 실습을 한다. NANO 33 BLE Sense의 APDS9960센서는 적외선을 출력하여 반사되어 돌아오는 빛을 이용해 거리를 측정하는 방식을 사용한다.



Arduino nano 33 BLE Sense 보드 모든 구성품 실습 강의



NANO 33 BLE Sense - 1. 온보드 RGB LED 실습

NANO 33 BLE Sense - 2. LSM9DS1, 9축 IMU센서 정보 활용

NANO 33 BLE Sense - 3. 기압 센서 사용해보기

NANO 33 BLE Sense - 4. 온습도 센서 HTS221 실습

NANO 33 BLE Sense - 5. 온보드 제스처 센싱 실습

NANO 33 BLE Sense - 6. 온보드 컬러 인식 RGB 센서 실습

NANO 33 BLE Sense - 7. 온보드 거리센서 실습

NANO 33 BLE Sense - 8. 더 살펴볼 것, 리소스와 더 많은 기능







이때 센서에서 적외선이 출력되기 때문에 센서를 바라보지 않는 것이 좋다. 환경에 따라 다르겠지만, 센서로부터의 거리는 대략 65 ~ 200mm에서 측정하였다.



#include <Arduino_APDS9960.h>

void setup()
{
  Serial.begin(9600);
  while (!Serial); // 시리얼 모니터가 켜졌을때만 작동합니다.
  if (!APDS.begin()) { // 센서 초기화가 실패하면 오류를 발생시킵니다.
    Serial.println("APDS9960센서 오류!");
    while (1);
  }
}

void loop()
{
  if (APDS.proximityAvailable()) { // 센서의 값이 읽혔을 때 작동합니다.
    // - 0   => close
    // - 255 => far
    // - -1  => 오류
    int proximity = APDS.readProximity(); // 센서의 값을 변수에 저장합니다.
    Serial.println(proximity);
  }
  delay(100);
}

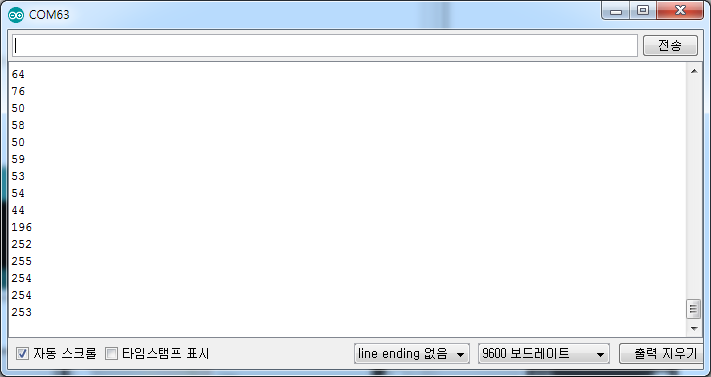

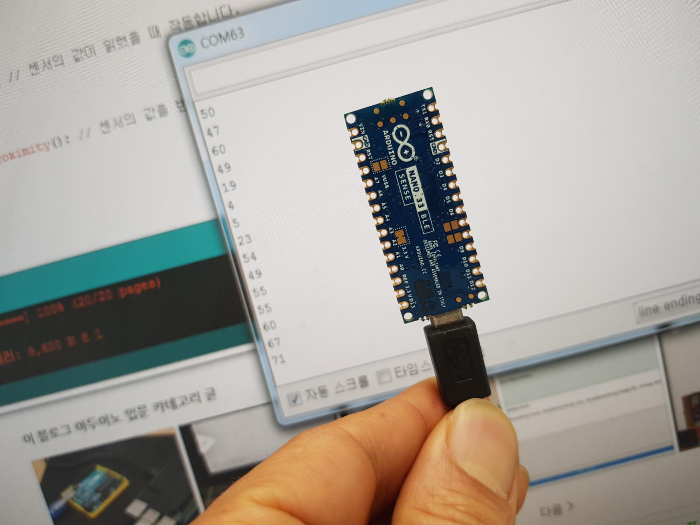

보드 앞에 물체를 대고 출력 결과를 확인한다. 0 은 너무 가깝고 250 이상은 측정 불가고, 그 사이 값이 적당한 거리임을 알려준다.
