Nano 33 IoT 보드 WiFi 스캔 코드





Nano33 IoT 보드는 저전력 아키텍처와 결합된 WiFi 및 Bluetooth 연결을 지원하는 소형 보드로 네트워크 연결 프로젝트를위한 실용적이고 비용 효율적인 해결책이다. Wifi 와 bluetooth chip 에 대한 설명자료는 링크를 참고합니다.

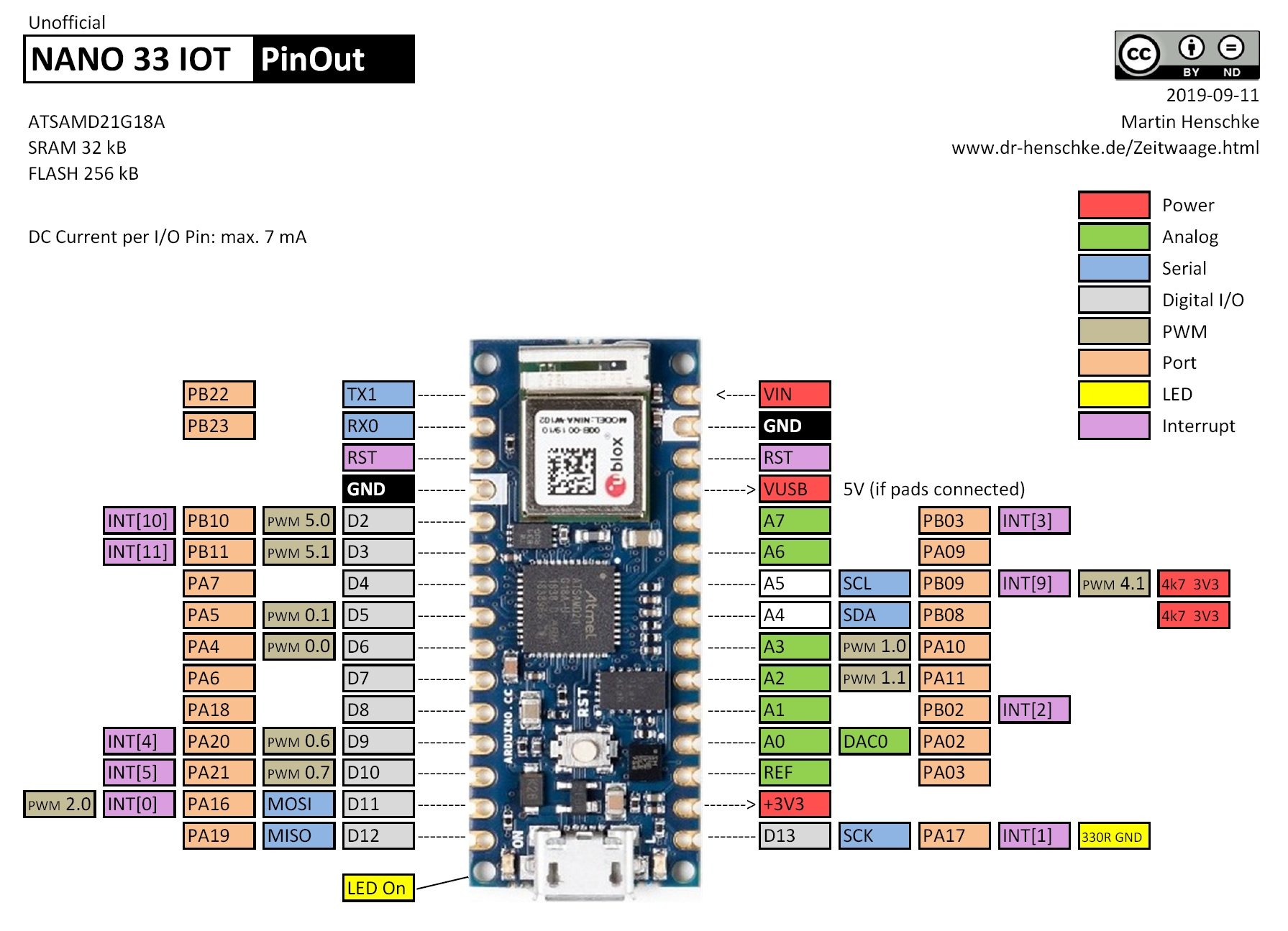

반복해서 나오는 이미지는 중요한 이유겠죠. Nano 33 IoT 보드의 Pinmap 이미지를 참고하세요.



http://www.getmicros.net/nano33-iot-and-wifi-example.php



특징적인 굵은 글씨를 참고하세요.



This table highlights some of the features

Product variants

Antenna
Antenna pin	✓
Internal antenna	–
Short range features
Bluetooth qualification	v4.2 (Bluetooth low energy and BR/EDR)
Bluetooth output power EIRP [dBm]	8
Bluetooth low energy output power EIRP [dBm]	8
Wi-Fi output power EIRP [dBm]	19
Throughput [Mbit/s]	150.0
Wi-Fi micro access point [max stations]	4
Maximum Wi-Fi range [m]	500
Bluetooth profiles and services
Bluetooth SPP	✓
Bluetooth DUN	✓
Bluetooth PAN	✓
Bluetooth GATT	✓
Wi-Fi standard
IEEE 802.11b	✓
IEEE 802.11g	✓
IEEE 802.11n	✓



Arduino Nnao 33 IoT 보드에서 주변의 WiFi를 스캔하는 코드입니다. 보드에 대한 자세한 설명은 아래 링크를 참고하세요. 순서대로 포스팅 자료를 검토하고 문의사항은 댓글 남겨주시길 바랍니다.



소스코드 wifi-scan.ino 로 파일 이름을 저장한다.



#include <SPI.h>
#include <WiFiNINA.h>

void setup() {
  //Initialize serial and wait for port to open:
  Serial.begin(9600);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB port only
  }

  // check for the WiFi module:
  if (WiFi.status() == WL_NO_MODULE) {
    Serial.println("Communication with WiFi module failed!");
    // don't continue
    while (true);
  }

  String fv = WiFi.firmwareVersion();
  if (fv < "1.0.0") {
    Serial.println("Please upgrade the firmware");
  }

  // print your MAC address:
  byte mac[6];
  WiFi.macAddress(mac);
  Serial.print("MAC: ");
  printMacAddress(mac);
}

void loop() {
  // scan for existing networks:
  Serial.println("Scanning available networks...");
  listNetworks();
  delay(10000);
}

void listNetworks() {
  // scan for nearby networks:
  Serial.println("** Scan Networks **");
  int numSsid = WiFi.scanNetworks();
  if (numSsid == -1) {
    Serial.println("Couldn't get a wifi connection");
    while (true);
  }

  // print the list of networks seen:
  Serial.print("number of available networks:");
  Serial.println(numSsid);

  // print the network number and name for each network found:
  for (int thisNet = 0; thisNet < numSsid; thisNet++) {
    Serial.print(thisNet);
    Serial.print(") ");
    Serial.print(WiFi.SSID(thisNet));
    Serial.print("\tSignal: ");
    Serial.print(WiFi.RSSI(thisNet));
    Serial.print(" dBm");
    Serial.print("\tEncryption: ");
    printEncryptionType(WiFi.encryptionType(thisNet));
  }
}

void printEncryptionType(int thisType) {
  // read the encryption type and print out the name:
  switch (thisType) {
    case ENC_TYPE_WEP:
      Serial.println("WEP");
      break;
    case ENC_TYPE_TKIP:
      Serial.println("WPA");
      break;
    case ENC_TYPE_CCMP:
      Serial.println("WPA2");
      break;
    case ENC_TYPE_NONE:
      Serial.println("None");
      break;
    case ENC_TYPE_AUTO:
      Serial.println("Auto");
      break;
    case ENC_TYPE_UNKNOWN:
    default:
      Serial.println("Unknown");
      break;
  }
}


void printMacAddress(byte mac[]) {
  for (int i = 5; i >= 0; i--) {
    if (mac[i] < 16) {
      Serial.print("0");
    }
    Serial.print(mac[i], HEX);
    if (i > 0) {
      Serial.print(":");
    }
  }
  Serial.println();
}

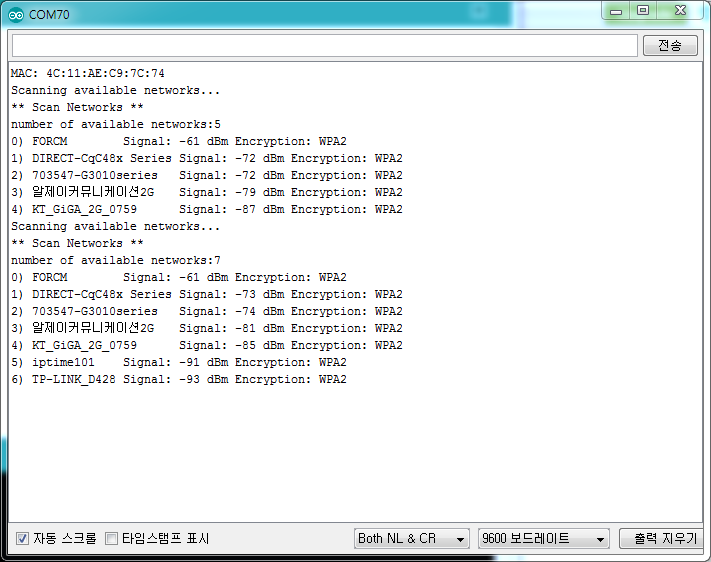

코드를 업로드 하고 씨리얼 모니터 창을 열면 아래와 같은 결과를 볼 수 있습니다.
