미세먼지 센서 PM2008M 시작하기







주위 미세먼지 농도를 알려주는 센서 / 미세먼지 수치(PM)는 GRIMM 방식과 TSI 방식 모두 지원 / CUBIC사 정품 / 샤오X 공기청정기의 센서



PM2008M 미세먼지 센서 27,500원



Description

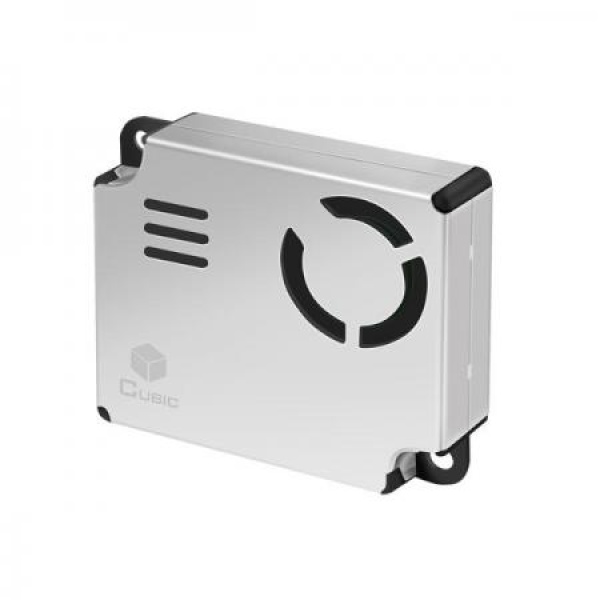

PM2008M은 주위 미세먼지 농도를 알려주는 센서입니다. 미세먼지 수치(PM)는 GRIMM 방식과 TSI 방식 모두 지원합니다. 샤오미, 3M 등 국내외 세계적인 회사의 공기질 측정기와 공기청정기에 이 센서를 사용하고 있습니다. 또한 일반인들이 쉽게 사용할 수 있도록 아두이노 라이브러리와 유튜브 영상을 제공하고 있습니다. PM2008M을 이용해 손쉽게 DIY 공기질 측정기, 공기청정기를 제작하실 수 있습니다. User Guide



1. 아두이노 IDE 메뉴에서 [툴] - [라이브러리 관리...]를 클릭해주세요.

2. 라이브러리 매니저가 실행되면 pm2008을 검색해주세요. 검색하면 PM2008 I2C 라이브러리가 표시되는 것을 볼 수 있습니다. 오른쪽에 설치 버튼을 누르면 라이브러리가 설치됩니다.



3. 라이브러리 설치가 되면 [파일] - [예제] - [PM2008 I2C]에서 예제를 실행할 수 있습니다.



Features



• GRIMM 방식, TSI 방식 지원
• 입자 검출 최소 크기 : 0.3 ㎛
• 공급 전압 : 5V 노이즈 방지를 위한 금속 차폐
• 통신 방식 : I2C, UART
• 크기 : 48(W) x 40(H) x12(D) [mm]

Application Ideas



• Air Purifier
• Air Quality Monitor
• Air Conditioner
• Ventilator

Platform Supported



아두이노, 라즈베리 파이, 비글본, Wio 그 외 I2C, UART 가능 하드웨어 플랫폼에 사용 가능





Specification



Particle size range	0.3㎛~ 10㎛
Output result	Particle mass concentration (㎍/m.)
Maximum Measurement range () is Effective measuring range	PM1.0: 0 ~ 1,000㎍/m³, (0 ~ 500㎍/m³) PM2.5: 0 ~ 1,000㎍/m³, (0 ~ 500㎍/m³) PM10: 0 ~ 1,000㎍/m³, (0 ~ 500㎍/m³)
Test dust	Aerosol kcl.
Measurement (Reference)	GRIMM 11-A, TSI 8530
Resolution	1 ㎍/m.
Maximum Consistency Error for PM 1.0 & PM 2.5	0 ~ 100㎍/m³, ±10㎍/m³ 101 ~ 500㎍/m³, ±10% reading
Maximum Consistency Error for PM 10	0 ~ 100㎍/m³, ±25㎍/m³ 101 ~ 500㎍/m³,±25% reading
Responsd time	1sec
Time to first reading	≤ 8 seconds
Working temperature	-10℃ ~ 50℃
Working humidity	0 ~ 95%RH（non-condensing）
Storage temperature	-30℃ ~ 60℃
Power supply	DC 5V±0.1V， ripple wave＜50mV
Working current	≤100mA
Standby current	≤200μA
Digital output 1 (default)	I2C, UART_TTL (L <0.8V, H >2.7V@3.3V/5V）
Digital output 2	PWM (customized)
Output method	Default by active output after powering on, sampling time interval should be over 1,000ms.
L.D MTTF	37,297hr (continuous turn on)



센서 데이터 시트를 첨부합니다.



Laser_Particle_Sensor_Module_PM2008M_Specification_(1).pdf

0.81MB



추가 옵션 - PM2008M용 아두이노 연결 케이블



PM2008M용 아두이노 연결 케이블 3,300원



참고사항

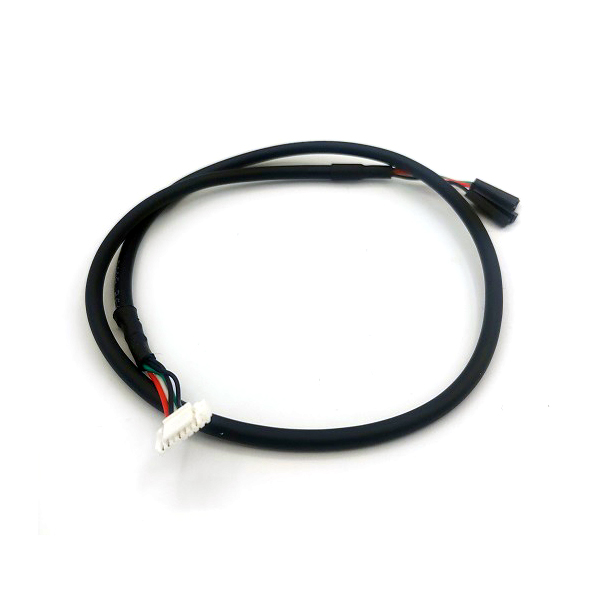

하네스 케이블을 다음과 같이 연결합니다. 아두이노 UNO 기준 입니다. 빨강 : 5V 검정 : GND 흰색 : A4 (SDA) 녹색 : A5 (SCL) 기존에 판매했던 4핀 케이블은 I2C 전용입니다. 이번에 수정된 5핀 케이블은 노란색 점퍼 케이블을 아래와 같이 연결하느냐에 따라 UART 또는 I2C로 동작합니다.



[노란색 케이블 연결]

VCC 연결 또는 플로팅 유지 : UART 모드

GND 연결 : I2C 모드
