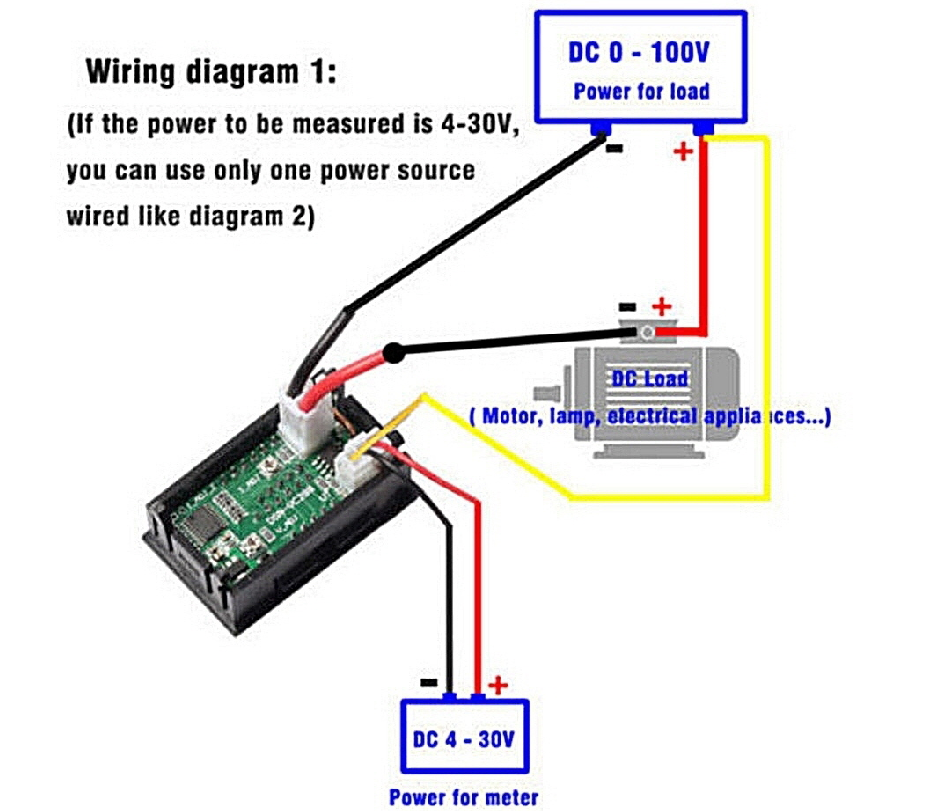

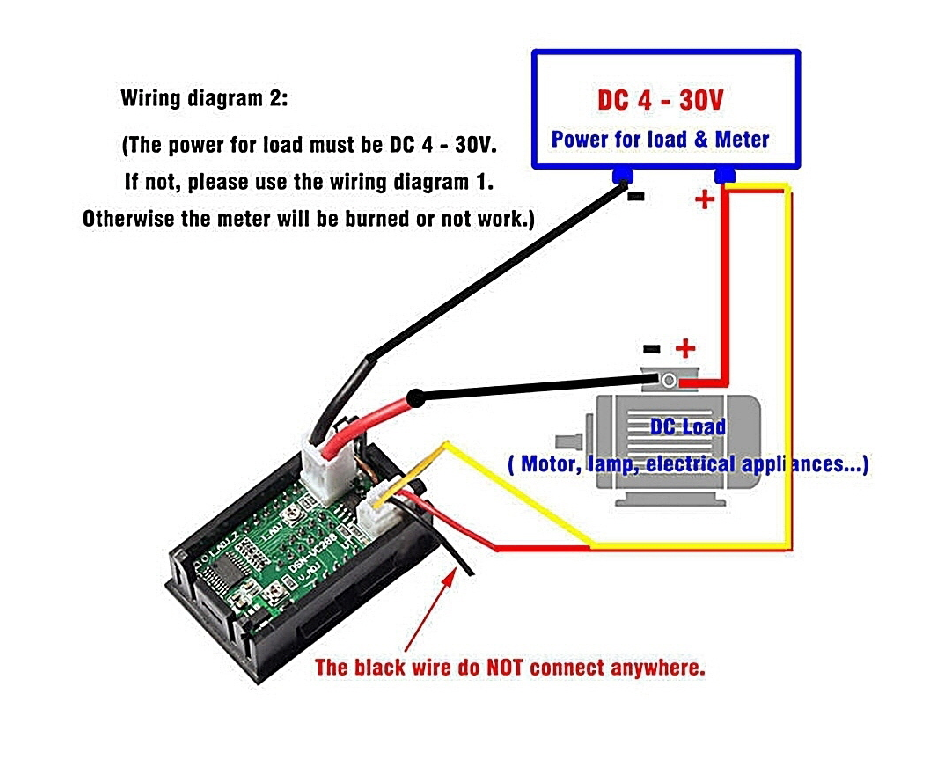

액체 정량 공급기 펌프의 커런트를 검사해야 한다. 좀 많이 나올 줄 알았더니 0.6A 정도 한다. 아래는 전류 판넬 미터를 구매해 연결도를 다운 받아 올린다. 아래 diagram 1에 보면 4~30V 파워 서플라이 하나를 사용한다면 다이어그램 2 처럼 연결하라고 하니, 두 번째 그림인 Wiring Diagram 2를 따른다.

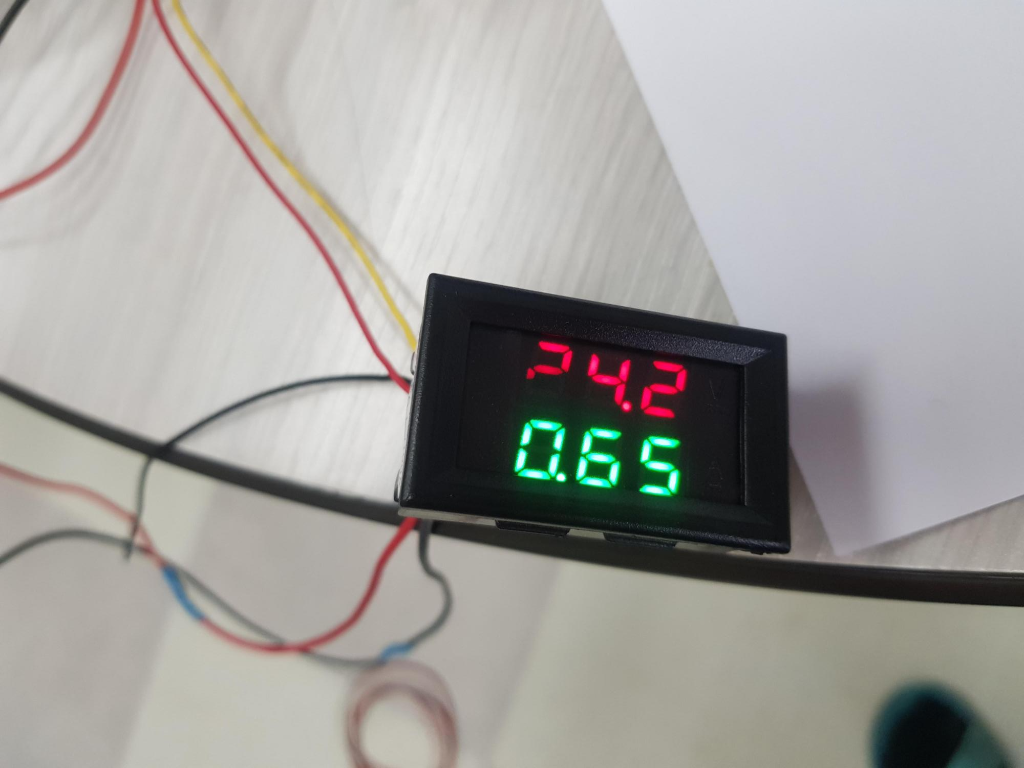

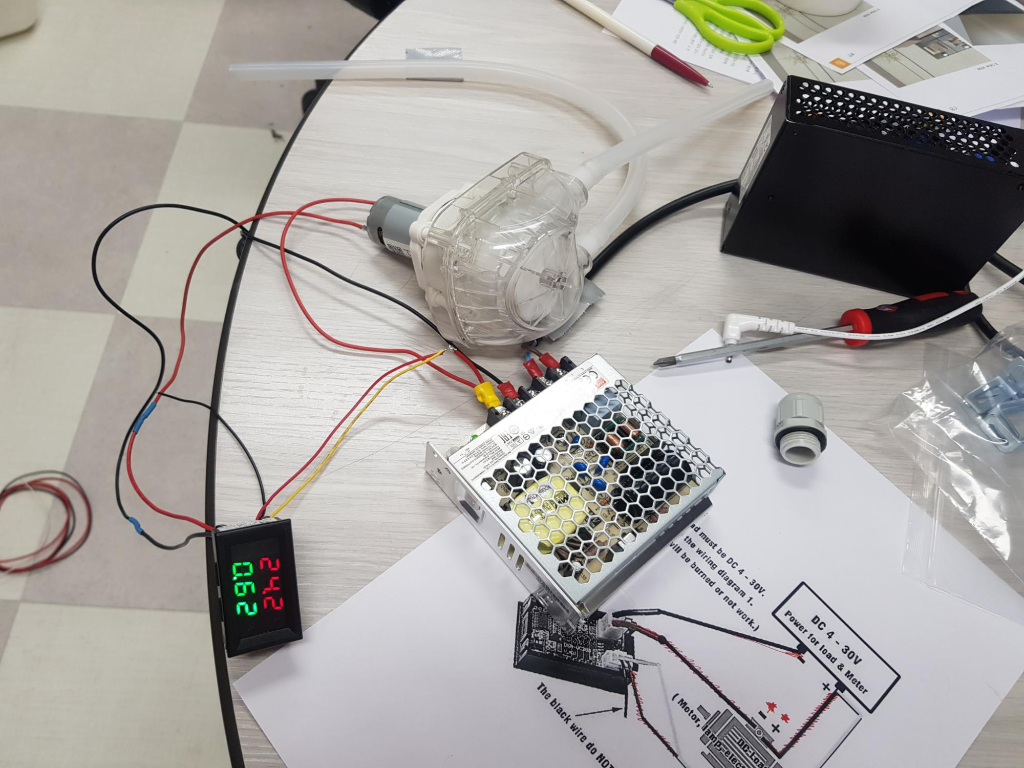

아래는 테스트 완료 이미지고, 다이어그램 2와 같이 정확히 연결하여 테스트 했더니 0.6A 정도 모터가 쓴다. 적은 양 같기도 하고, DC 모터에 힘이 없는 듯하여 토크가 강한 모터를 사용하여 속도 제어를 통해 펌프 속도 제어를 해야겠다.
