미세먼지 측정기 센서와 커넥터 연결 - Harness
PCB 조립 후 PCB 위에 여러 센서 커넥터를 센서와 연결한다. 직접 연결하는 방법도 있지만 조립하고 확장할 여지를 남겨두기 위해 모든 연결 센서를 커넥터로 연결하도록 작업한다. 원래 전선 연결 작업은 하네스(Harness)라고 하여 도면, 지그, 전용 장비가 필요하고 전문적인 과정을 거쳐야 하지만 그냥 간단하게 하기로 한다.

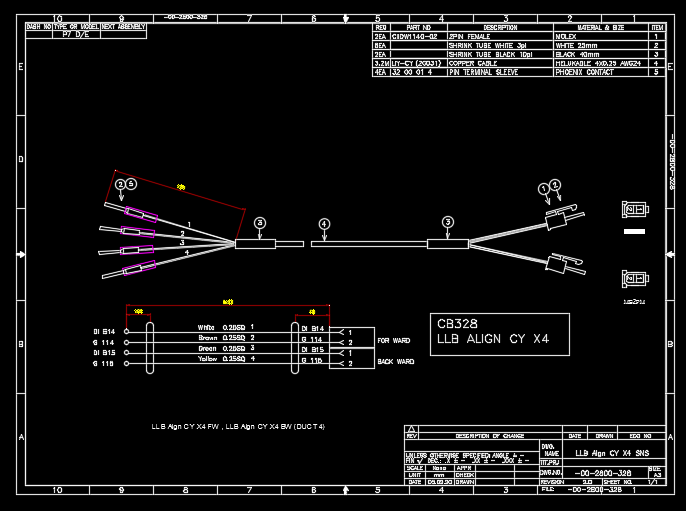

여기서 하네스에 대해 잠깐 알아보면
하네스(Harness) 정의
회로나 기기의 상호간을 전기적으로 접속 및 이탈시키는 접속물을 하네스 (Harness), 또는 컨넥터 (Connector)라고 한다. 하네스는 2개소 이상의 회로 사이를 결합 및 이탈을 가능하게 하며 일반적으로 Wire(전선), 단자(Terminal, Contact), 하우징(Housing)의 3부분으로 구성된다.
하네스 사용 목적
- 1. 배선의 단순화.
- 2. 기기내의 공간을 유용하게 이용하여 고밀도의 실장이 가능
- 3. 수리의 용이
- 4. 생산성 향상, 납기 단축
- 5. 종합 비용 절감 등의 목적으로 사용
기본요구 사항
- 1. 하네스에서 전류가 감소하지 않아야 됨.
- 2. 파손이 쉽게 되지 않아야 한다.
- 3. 탈 부착이 간편해야 한다.
- 4. 사용하는 환경에 견딜 것.
용어설명
- 1. 하네스(Harness)/컨넥터(Connector) - 상기 1. 서론 참조 이하 하네스로 통칭
- 2. 웨이퍼(Wafer)/핀해드(Pin Header) - 단자의 상대물 Pin(이하 웨이퍼(Wafer)로 통칭)
- 3. 단자(Terminal/Contact) - 압착 단자 (이하 단자로 통칭함)
- 4. 하우징(Housing) - 단자와 결합되는 사출물.
- 5. 압착 - 단자와 Wire을 기계적인 힘으로 연결하는 작업
- 6. 압착기 - 단자의 압착 작업을 하는 설비 자체.(하기 7의 Applicator와는 구분됨)
- 7. Applicator - 압착기의 부속물로 단자를 직접 압착하는 설비.
- 8. Punch(치구) - Applicator에 장착하여 압착하는 소모품(피복/심선 Punch로 구분)
- 9. Anvil(엔빌) - Punch와 한조를 이루어 압착하는 소모품(Punch=윗면/Anvil=받침대)

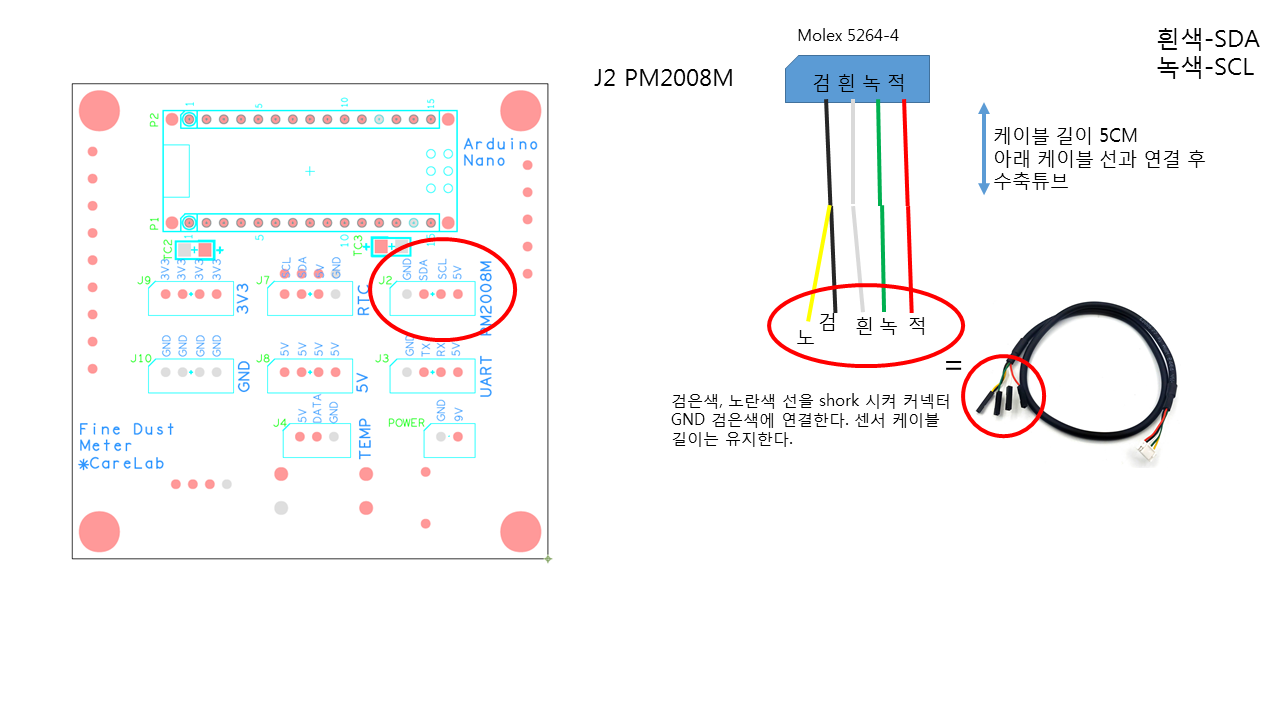

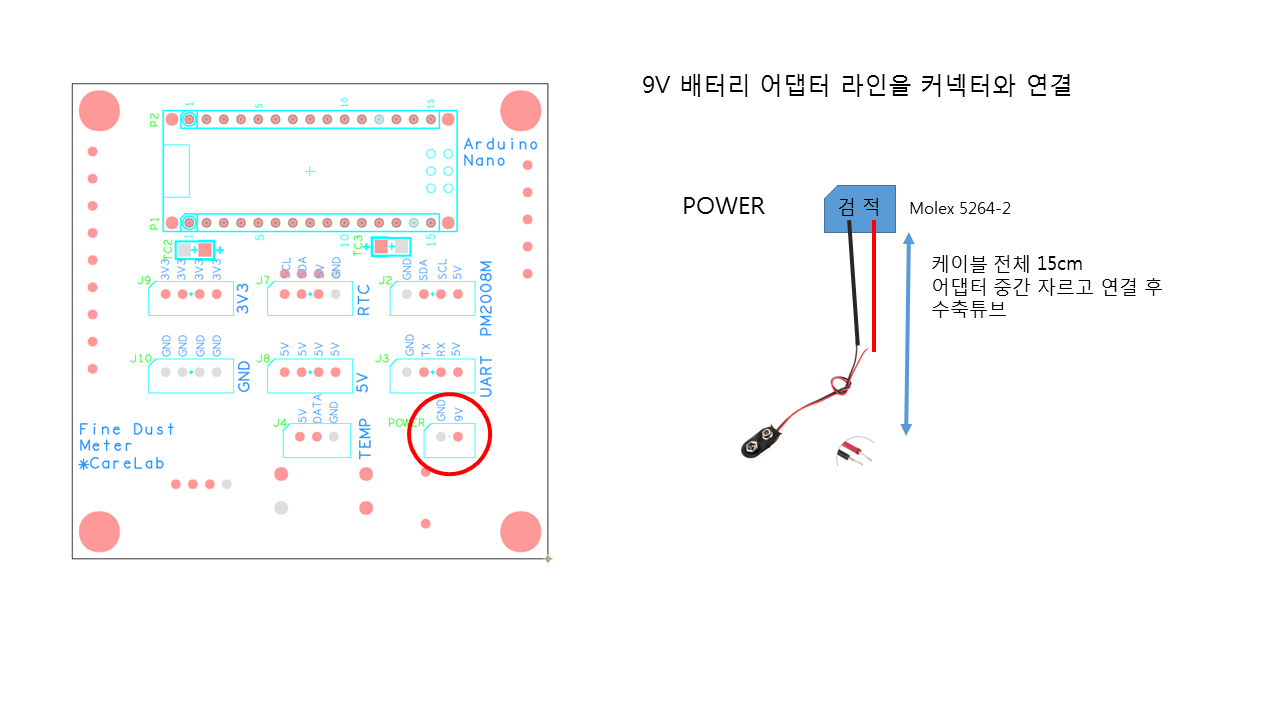

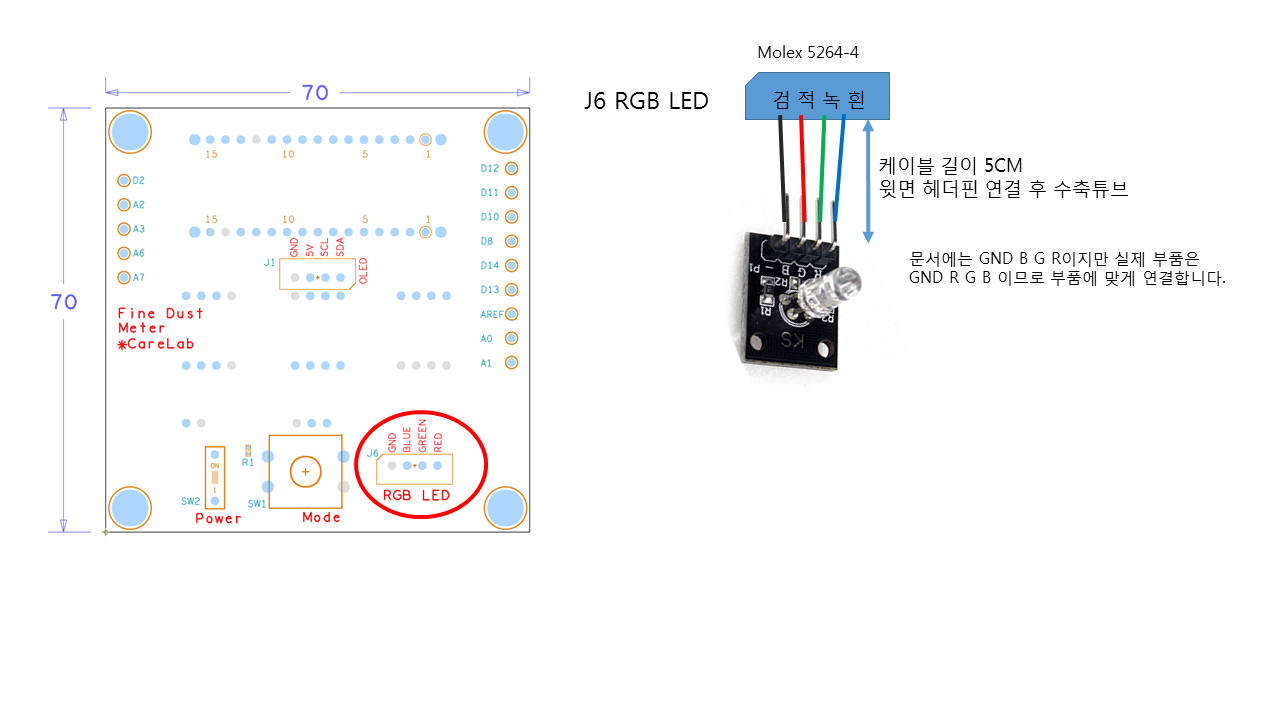

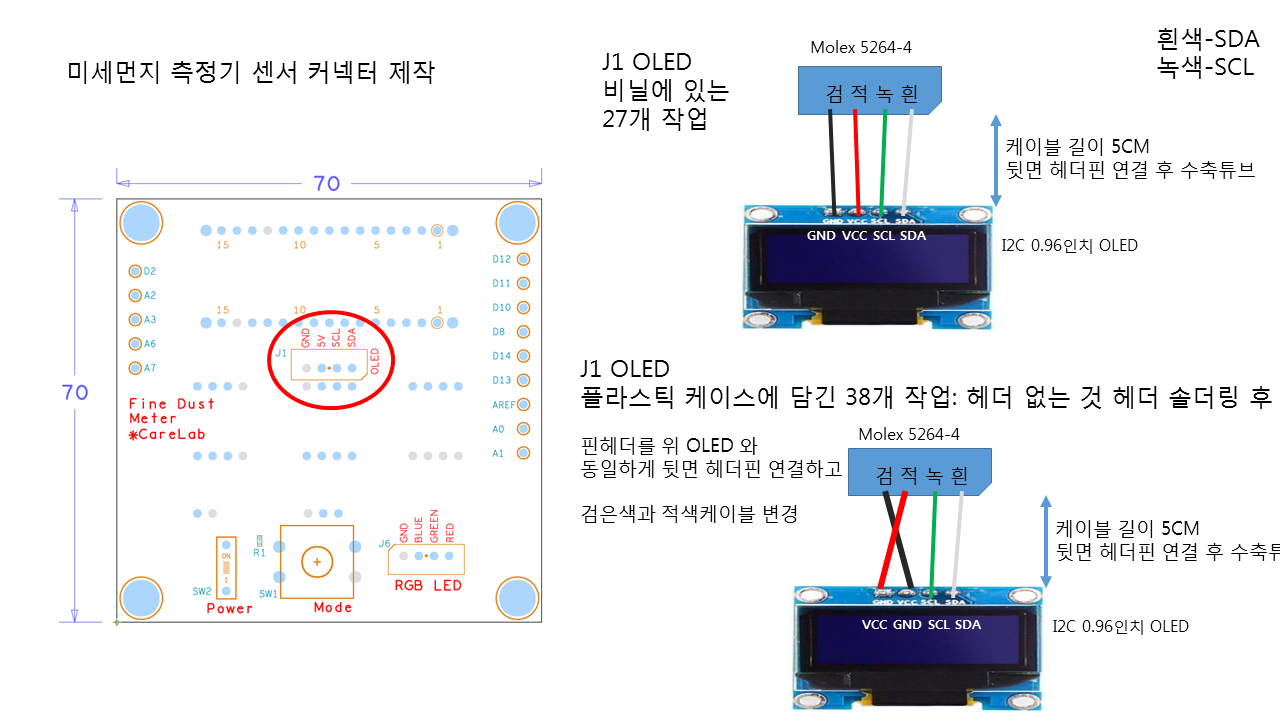

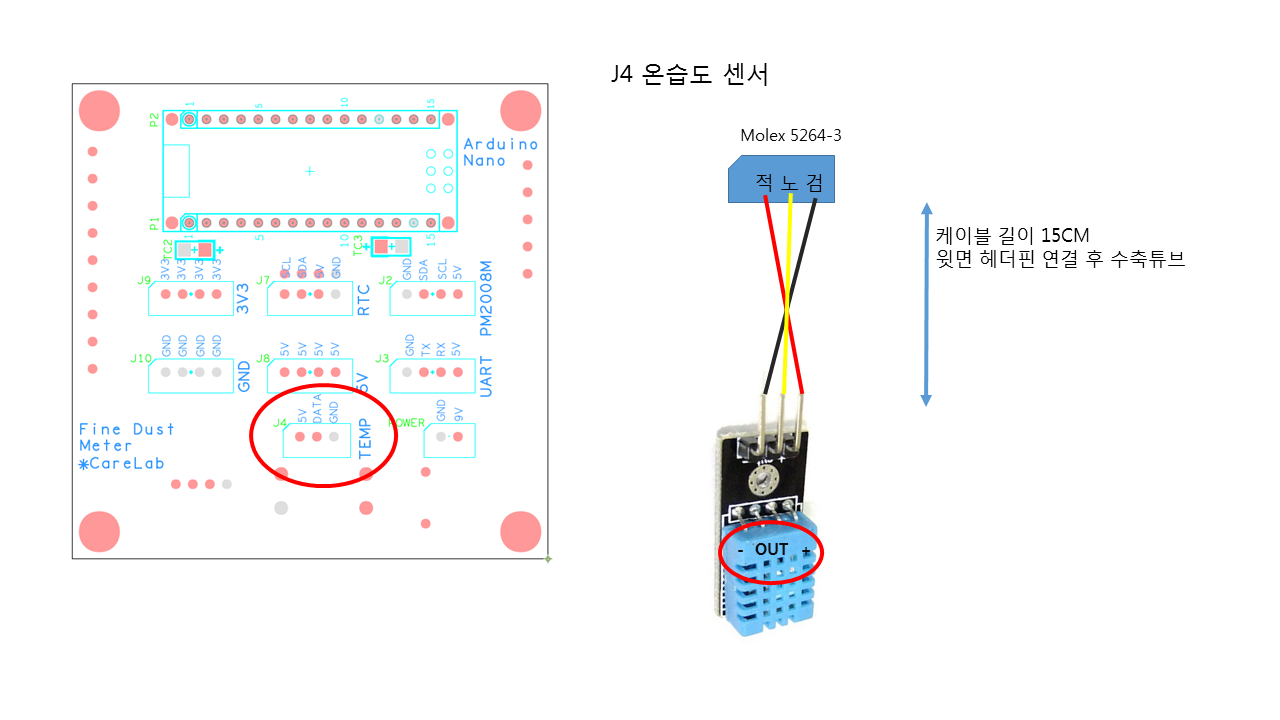

아래는 작업 업체에 전달한 도면인데 좀 후지다. ^^
