모터 극성 변환, 회전 방향 반대로 구동하기





릴레이 2개로 모터 극성 변환, 회전 방향 반대로 구동하기



DC 모터나 직렬 구동 액츄에이터 등은 전원 공급선을 바꿔 연결해주기만 하면 회전 방향을 바꿔줄 수 있다. 즉 아래와 같은 액츄에이터 예를 들면 소형 리니어 액츄에이터 AMLA_150MM(디바이스마트 판매)는 전원 입력 핀에 전원을 바꿔 연결하면 이동 방향이 바뀐다.

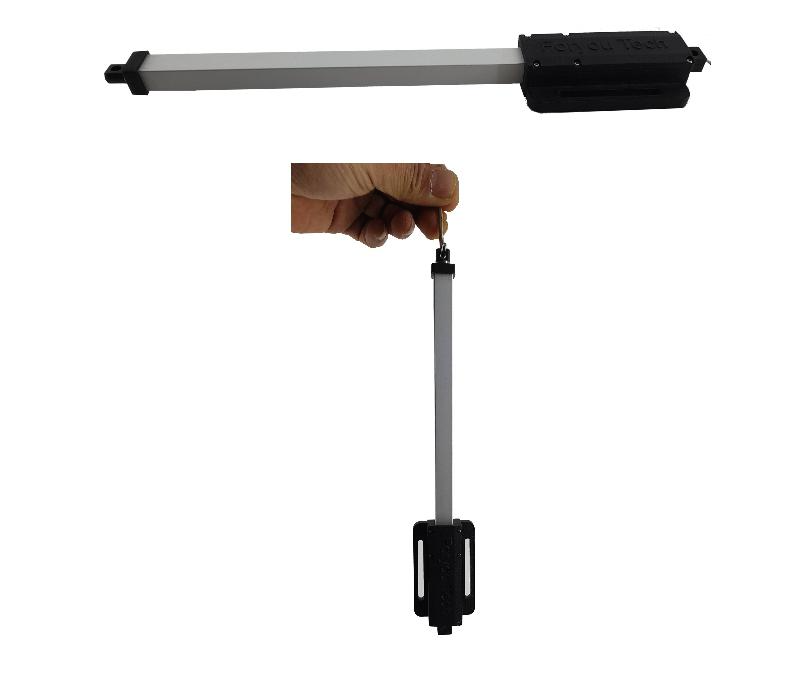

소형 리니어 액츄에이터 AMLA_150MM

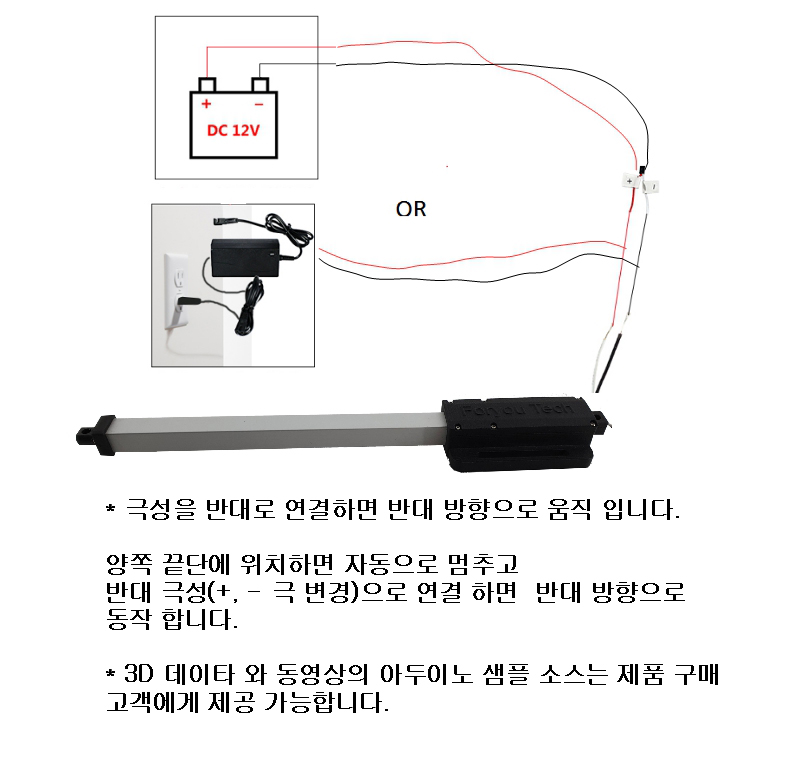

리니어 액츄에이터 구동 설명을 보면 마찬가지로 나온다.

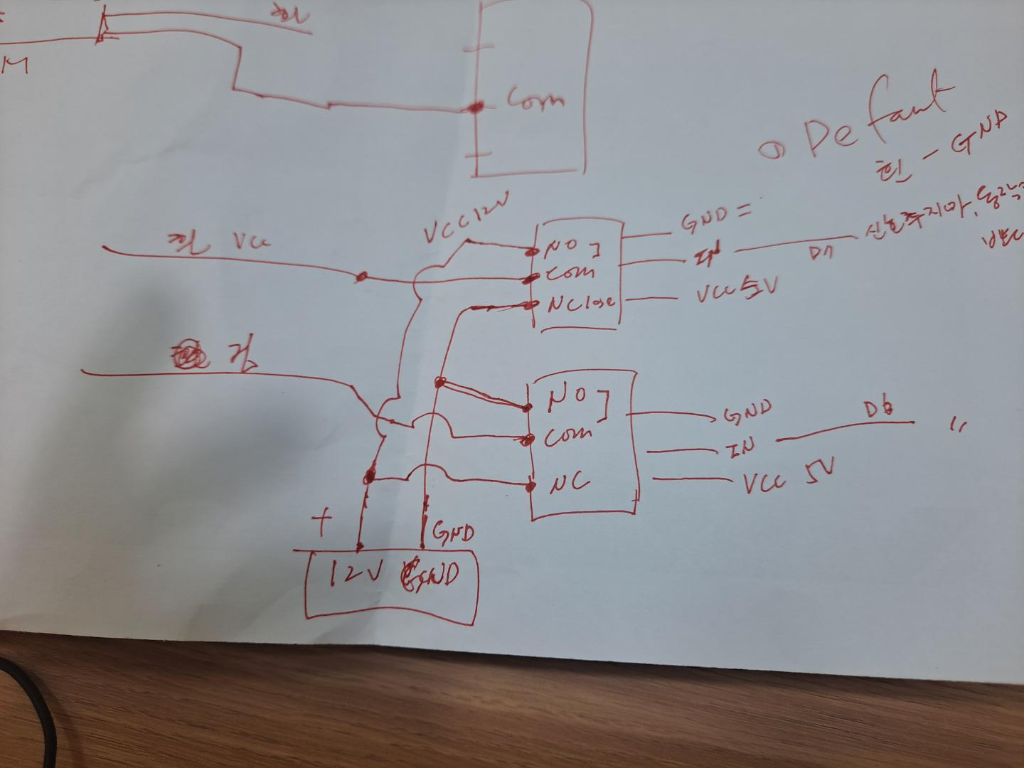

 이때 전원을 바꿔주는 회로를 릴레이 2개를 사용하여 구현하는 회로도가 아래에 나와있다. 동작중 정지하고자 할 때는 두 릴레이 중 하나를 OFF 시키면 자동으로 정지한다.





릴레이 2개로 모터 극성 변환, 회전 방향 반대로 구동하기
