미세먼지 모니터 제작 6 - 아두이노 나노 보드를 Nano 33 IoT 보드로 교체
아두이노 나노보드는 nano 33 계열 보드와 정확히 호환된다. 호환성이란 다른 것, 특히 다른 기계 부품 등과 서로 교환하여 사용할 수 있는 성질을 말하며 특히 컴퓨터의 프로그램을 변경하지 않고 다른 컴퓨터로도 그대로 사용할 수 있는 프로그램을 말한다.
미세먼지 측정기 실습에서 다룰 강의 전체 내용은 아래와 같다.
미세먼지 모니터 제작 6 - 아두이노 나노 보드를 Nano 33 IoT 보드로 교체

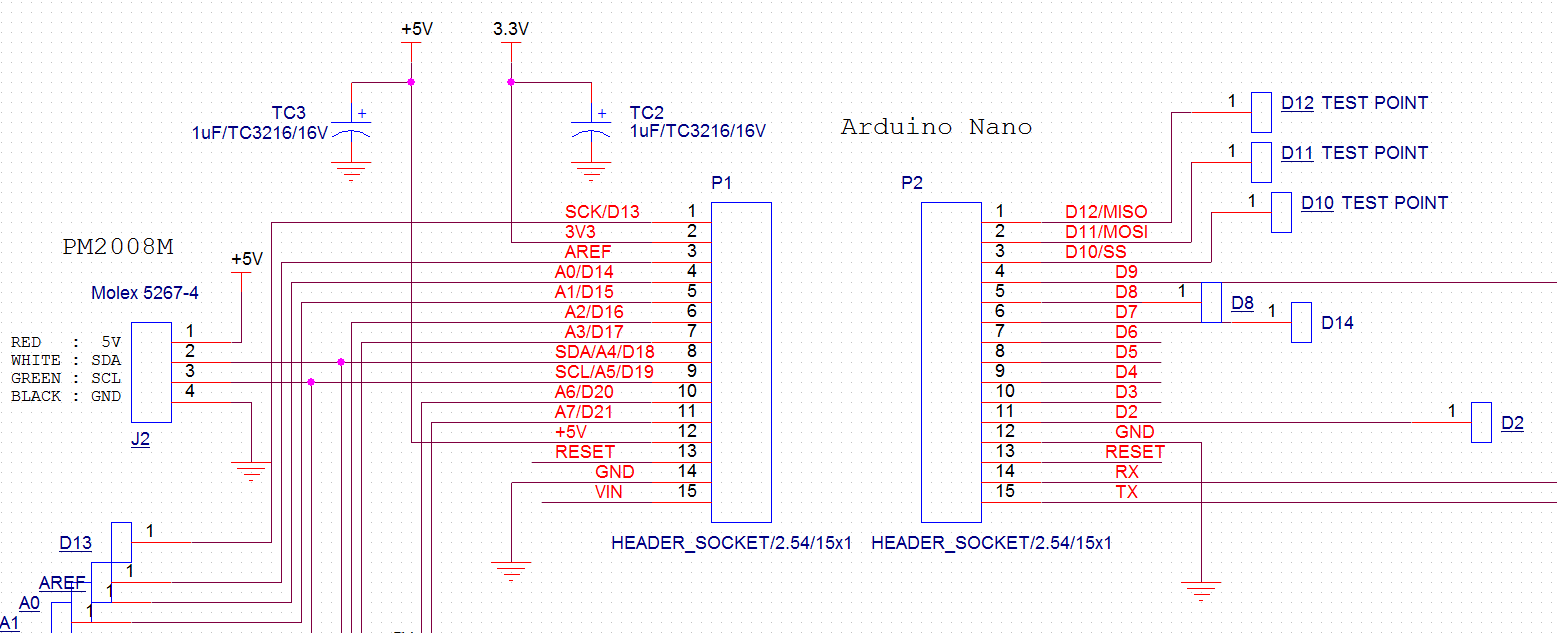

아래 회로도는 미세먼지 측정기의 MCU 보드인 아두이노 나노를 끼우는 핀 헤더로 구성한 소켓부분이다.
위 아두이노 나노 위치 부분에 Nano 33 IoT 보드를 삽입하면 즉시 제대로 동작한다. 프로그램 한 줄도 수정하지 않고 동작한다면 거짓말인데, 인터럽트 부분만 수정해야 한다. 테스트 하다보니 버튼 부분은 반드시 하드웨어에 기반해 회로 수정까지 필요하다. 어렵기는 하지만 인터럽트가 어떻게 수정되고 5V 전원은 어떻게 공급하고, 달라지는 부분에 대해 아래에 설명한다. 천천히 따라오시고 궁금한 점은 댓글에 질문하시기 바랍니다.

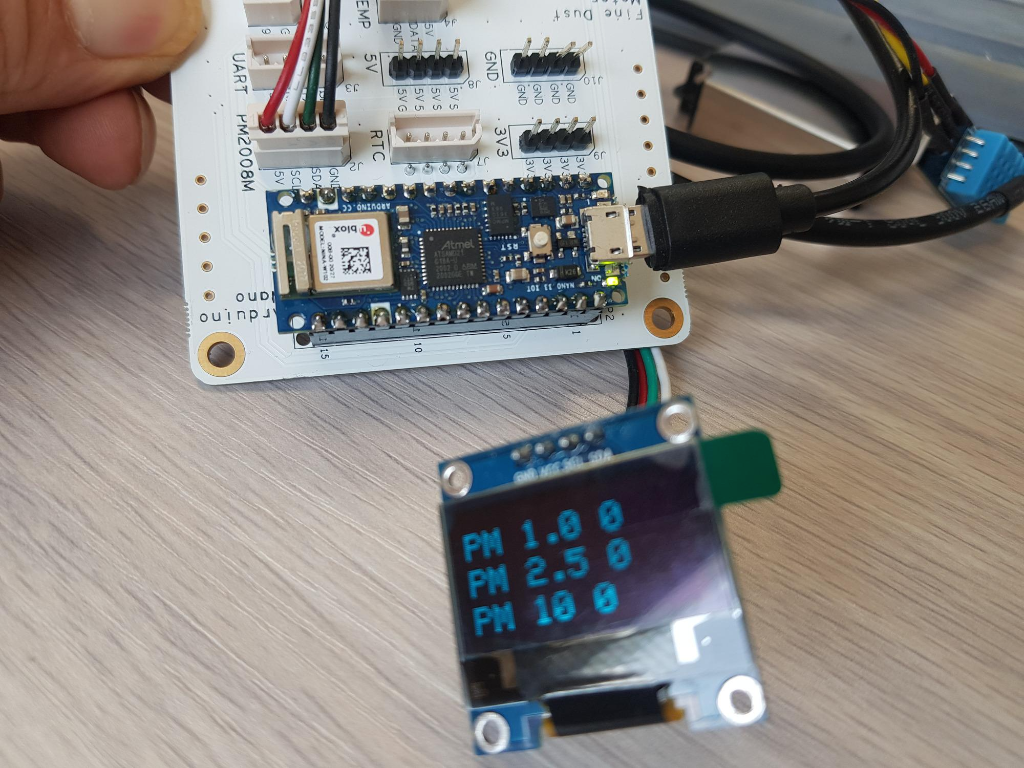

아래 사진은 정확히 Arduino Nano 자리에 꽃혀있는 Nano 33 IoT 보드를 보여준다.
전원부분
인터럽트 부분
기타 다른 부분
결국 버튼 부분 회로도 수정까지 설명할 것
