라즈베리파이 5와 함께 M.2 HAT+ 사용



라즈베리 파이 5와 함께 M.2 HAT+ 사용



라즈베리파이 M.2 HAT+ M 키를 사용하면 NVMe 드라이브 및 기타 PCIe 액세서리와 같은 M.2 주변기기를 라즈베리파이 5의 PCIe 인터페이스에 연결할 수 있습니다.

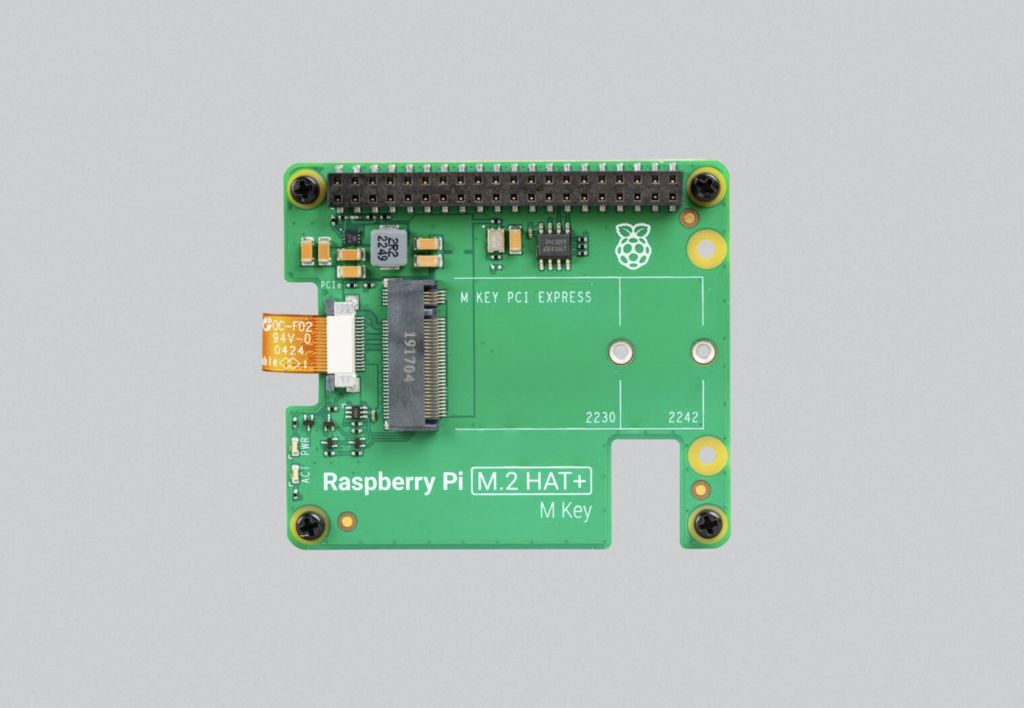

M.2 HAT+ 어댑터 보드는 라즈베리파이 5의 PCIe 커넥터와 단일 M.2 M 키 에지 커넥터 사이에서 변환해 줍니다. 2230 또는 2242 폼 팩터를 사용하는 모든 장치를 연결할 수 있습니다. M.2 HAT+는 최대 3A의 전력을 공급할 수 있습니다.



M.2 HAT+는 라즈베리파이의 HAT+ 사양을 사용하므로 라즈베리파이 OS가 HAT+와 연결된 모든 장치를 자동으로 감지할 수 있습니다.



포함된 나사산 스페이서는 M.2 HAT+ 아래에 라즈베리파이 액티브 쿨러를 장착할 수 있는 충분한 공간을 제공합니다.



뚜껑과 포함된 팬을 제거하면 M.2 HAT+는 라즈베리파이 5용 Raspberry Pi 케이스와만 호환됩니다.



특징



• 특징 싱글 레인 PCIe 2.0 인터페이스(최대 전송 속도 500MB/s)
• M.2 M 키 에지 커넥터를 사용하는 장치 지원
• 2230 또는 2242 폼 팩터의 장치 지원
• 연결된 M.2 장치에 최대 3A 공급
• 전원 및 활동 LED Raspberry Pi HAT+ 사양을 준수합니다.



포함 부품



• 리본 케이블
• 16mm GPIO 스태킹 헤더 포함
• 나사산 스페이서 4개
• 나사 8개 M.2
• 주변기기를 고정하고 지지하기 위한 널링형 이중 플랜지 드라이브 부착 나사 1개



설치



라즈베리파이 M.2 HAT+를 사용하려면 라즈베리파이 5가 필요합니다.





각 M.2 HAT+에는 리본 케이블, GPIO 스태킹 헤더, 장착 하드웨어가 함께 제공됩니다. 다음 지침에 따라 M.2 HAT+를 설치하세요:



먼저, Raspberry Pi가 최신 소프트웨어를 실행하는지 확인합니다.



sudo apt update && sudo apt full-upgrade



다음 명령을 실행하여 업데이트합니다. 다음으로, Raspberry Pi 펌웨어가 최신 버전인지 확인합니다. 다음 명령을 실행하여 실행 중인 펌웨어를 확인합니다:



sudo rpi-eeprom-update



2023년 12월 6일 또는 그 이후 날짜가 표시되면 다음 단계로 진행하세요. 2023년 12월 6일 이전 날짜가 표시되면 다음 명령을 실행하여 라즈베리파이 구성 CLI를 엽니다:



sudo raspi-config



고급 옵션 > 부트로더 버전에서 최신을 선택합니다.



그런 다음 마침 또는 ESC 키를 눌러 raspi-config를 종료합니다. 다음 명령을 실행하여 펌웨어를 최신 버전으로 업데이트합니다:



sudo rpi-eeprom-update -a



그런 다음 sudo 재부팅으로 재부팅합니다.



설치를 시작하기 전에 라즈베리파이의 전원을 분리합니다.



M.2 HAT+는 라즈베리파이 5 액티브 쿨러와 호환됩니다. 액티브 쿨러가 있는 경우 M.2 HAT+를 설치하기 전에 먼저 설치하세요.

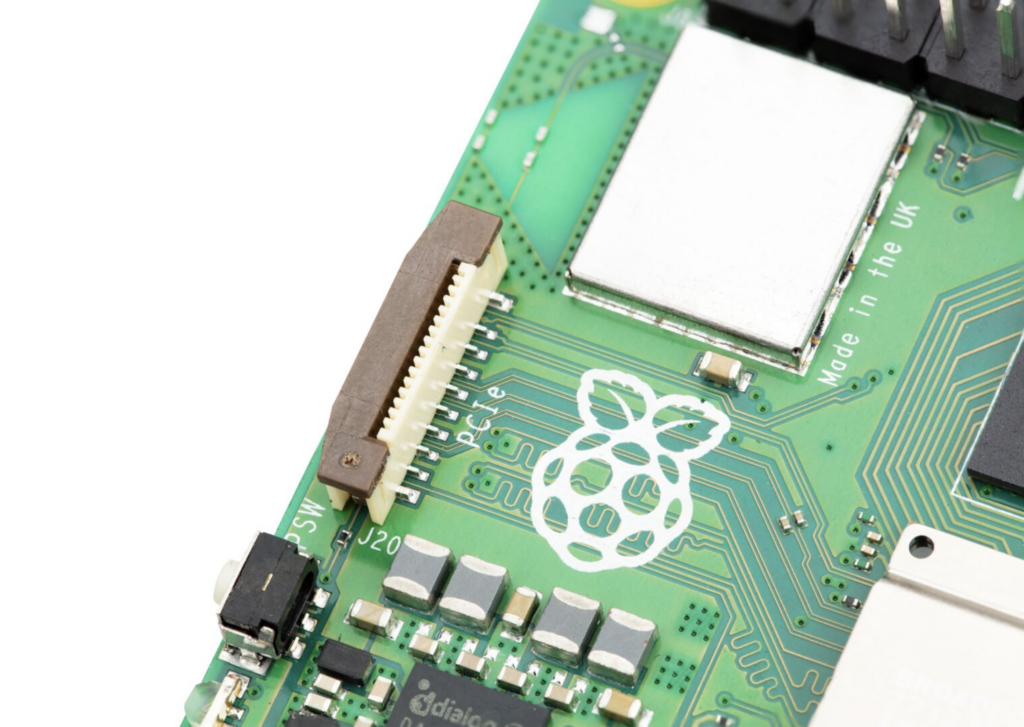

제공된 4개의 나사를 사용하여 스페이서를 설치합니다. 모든 핀이 제자리에 맞으면 방향은 중요하지 않으며, 라즈베리파이 GPIO 핀 위에 있는 GPIO 스태킹 헤더를 단단히 누릅니다. M.2 HAT+에서 리본 케이블을 분리하고 다른 쪽 끝을 Raspberry Pi의 PCIe 포트에 삽입합니다. 리본 케이블 홀더를 양쪽에서 들어올린 다음 구리 접점이 안쪽을 향하도록 케이블을 USB 포트 쪽으로 삽입합니다. 리본 케이블이 PCIe 포트에 완전히 고르게 삽입된 상태에서 케이블 홀더를 양쪽에서 아래로 밀어 리본 케이블을 제자리에 단단히 고정합니다. 스페이서 위에 M.2 HAT+를 놓고 남은 나사 4개를 사용하여 제자리에 고정합니다. 리본 케이블을 M.2 HAT+의 슬롯에 삽입합니다.



리본 케이블 홀더를 양쪽에서 들어올린 다음 구리 접점이 위를 향하도록 케이블을 삽입합니다.



리본 케이블이 포트에 완전히 고르게 삽입된 상태에서 케이블 홀더를 양쪽에서 아래로 밀어 리본 케이블을 제자리에 단단히 고정합니다.





나사를 시계 반대 방향으로 돌려 드라이브 부착 나사를 제거합니다.



M.2 SSD를 M.2 키 에지 커넥터에 삽입하고 드라이브를 약간 위쪽으로 밀어 슬롯에 끼웁니다. 드라이브를 슬롯에 무리하게 밀어 넣지 말고 부드럽게 밀어 넣어야 합니다. 드라이브 부착 나사의 홈을 M.2 드라이브 끝의 슬롯에 밀어 넣습니다.



드라이브를 M.2 HAT+에 평평하게 밀고 SSD가 단단히 고정될 때까지 나사를 시계 방향으로 돌려 SSD 부착 나사를 삽입합니다. 나사를 너무 세게 조이지 마세요. M.2 HAT+를 성공적으로 설치했습니다.

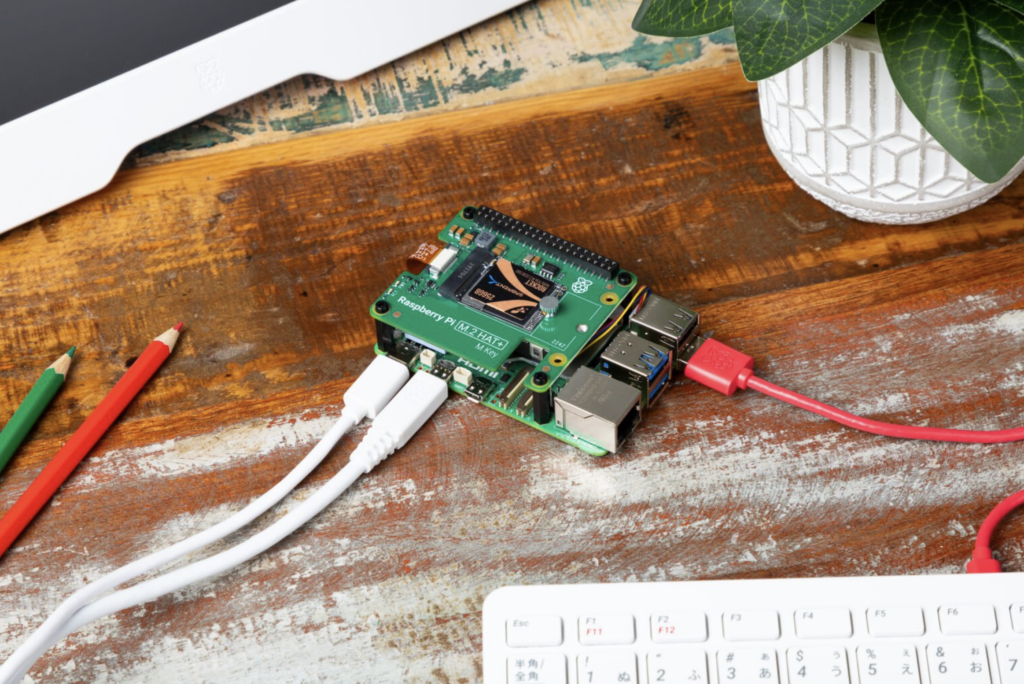

라즈베리파이를 전원에 연결하면 라즈베리파이 OS가 자동으로 M.2 HAT+를 감지합니다. 라즈베리파이 데스크톱을 사용하는 경우, 데스크톱에 드라이브를 나타내는 아이콘이 표시됩니다. 데스크톱을 사용하지 않는 경우 /dev/nvme0n1에서 드라이브를 찾을 수 있습니다. 드라이브를 자동으로 파일 액세스에 사용할 수 있게 하려면 자동 마운팅을 구성하는 것이 좋습니다.



NVMe에서 부팅하기



M.2 HAT+에 연결된 NVMe 드라이브에서 부팅하려면 다음 단계를 완료합니다:



1. Raspberry Pi Imager를 사용해 NVMe 드라이브를 포맷합니다. 라즈베리파이 OS 이미지가 담긴 SD 카드가 이미 있는 경우 라즈베리파이에서 이 작업을 수행할 수 있습니다.



2. SD 카드 또는 USB 드라이브를 사용하여 Raspberry Pi를 Raspberry Pi OS로 부팅하여 영구 온보드 EEPROM 구성에서 부팅 순서를 변경합니다.



3. 라즈베리파이의 터미널에서 sudo raspi-config를 실행하여 라즈베리파이 구성 CLI를 엽니다.



4. 고급 옵션 > 부팅 순서에서 NVMe/USB 부팅을 선택합니다. 그런 다음 마침 또는 Escape 키를 사용하여 raspi-config를 종료합니다.



5. sudo reboot 명령으로 라즈베리파이를 재부팅합니다.



자세한 내용은 NVMe 부팅을 참조하세요.
