AB BLE 게이트웨이 V4 빠르게 시작하기



빠른 시작



게이트웨이를 구성하여 원격 서버로 데이터를 전달하기 위한 단계별 가이드



사전 준비물



• 5V/2A 전원 어댑터를 준비합니다. 현재 2A가 필요하다는 점에 유의하세요.
• 게이트웨이와 라우터 사이에 이더넷 케이블을 연결합니다. 이더넷 케이블을 노트북에 직접 연결하지 마세요.
• 마이크로 USB 케이블을 전원 케이블로 사용하세요. 케이블을 전원 어댑터에 연결합니다. 케이블을 노트북에 직접 연결하지 마세요. 전원이 약해질 수 있습니다.
• 이더넷 포트 주변의 노란색 LED가 켜져 있으면 게이트웨이가 LAN 네트워크에 연결되었다는 의미입니다. 노트북에 게이트웨이 구성 도구를 설치하세요.



연결 구성



WiFi 또는 이더넷 케이블을 통해 AB 게이트웨이에 연결하고 WiFi/이더넷 연결을 구성합니다.



• 연결 방법? - AB 게이트웨이는 이더넷 케이블로 연결할 수 있습니다. 하지만 WiFi에 처음 연결하는 경우 구성을 위해 게이트웨이 구성 도구 📱 모바일 앱이 필요합니다.
• 인터넷이 필요합니까? - AB 게이트웨이는 인터넷 연결 및 LAN 네트워크에서 모두 작동할 수 있습니다.



아래에서 이더넷과 WiFi를 이용해 설정하는 방법을 모두 설명합니다.



1. 이더넷(랜 케이블 연결)하여 구성 설정



이더넷 케이블을 사용하여 게이트웨이를 연결하는 것이 좋습니다.



• 이더넷 케이블을 사용하여 AB 게이트웨이를 라우터에 연결합니다.
• 노트북에서 게이트웨이 구성 도구를 엽니다.

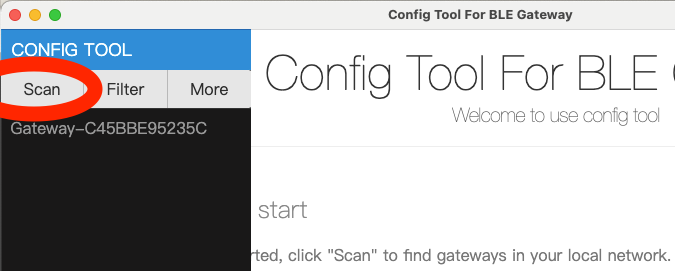

• "스캔" 버튼을 클릭하여 LAN 네트워크에서 게이트웨이를 찾습니다. 아래 이미지 참고







2. WiFi에 연결하여 구성 설정



Gateway config tool📱 모바일 앱으로 게이트웨이가 WiFi를 사용하도록 구성할 수도 있습니다. Android 전용. smartconfig 기능으로 WiFi 매개변수 구성을 참조하세요.





테스트 방법입니다.



여기서 데이터 캡처 및 전달 구성을 배우세요.



1. Forward data to MQTT broker



테스트를 위해 테스트용 MQTT 브로커 mqtt.bconimg.com을 제공합니다. 프로덕션 환경에서 사용하지 마십시오.



• 게이트웨이에 대한 애플리케이션 설정을 아래와 같이 변경하고 저장
• 애플리케이션 유형: MQTT 클라이언트
• MQTT 호스트: mqtt.bconimg.com
• MQTT 포트: 1883
• Publish Topic: your-topic
• save 선택하여 계속 진행
• 데이터 뷰어 소프트웨어 다운로드 및 설치
• 첫 번째 단계에서 매개변수로 양식 채우기

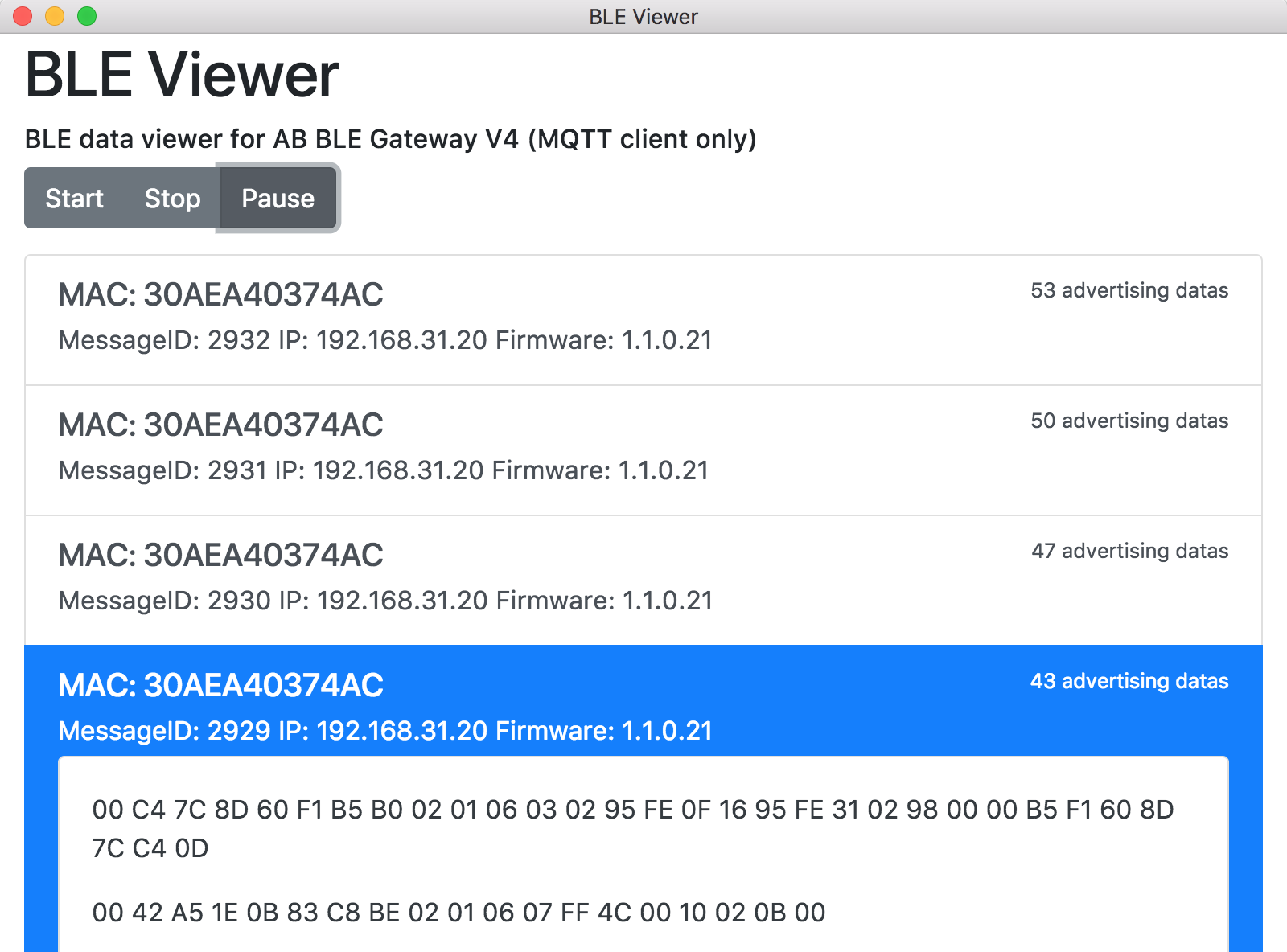

• 게이트웨이에서 데이터 보기 - 아래 이미지 참고









2. Forward data to HTTP server



호스트 네트워크의 대상 컴퓨터에서 데이터가 올바르게 수신되었는지 빠르게 확인하려면 다음과 같이 gw-http-box standalone을 실행하여 포트 8000에서 HTTP POST를 수신할 수 있습니다.



• Node.js 설치
• Git 및 콘솔이 필요합니다.
• 콘솔에서 명령을 실행합니다.



git clone https://github.com/aprilbrother/gw-http-box.git
npm install
npm start



• 게이트웨이에 대한 애플리케이션 설정을 변경하고 저장합니다.
• 애플리케이션 유형: HTTP 클라이언트
• HTTP 호스트: 노트북의 IP, 예: 192.168.1.123
• HTTP 포트: 8000
• URI: /
• 저장을 선택하여 진행합니다.



게이트웨이가 올바르게 구성되었고 최소 하나의 BLE 장치가 범위 내에서 광고하는 경우 게이트웨이 데이터가 콘솔에 표시되어야 합니다.
