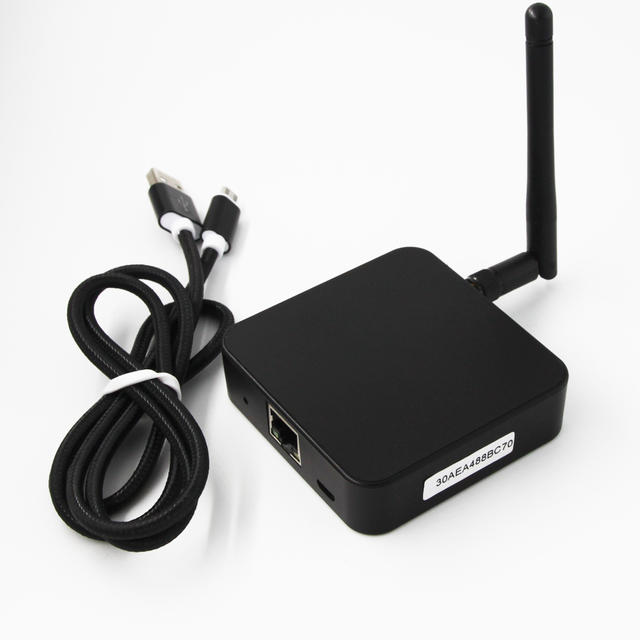

AB BLE Gateway V4는 iBeacon, Eddystone 및 사용자 정의 센서 데이터와 같은 인기 있는 형식을 포함하여 BLE 광고를 모니터링하도록 설계되었습니다. Gateway는 이 광고 데이터를 원활하게 캡처하여 LAN 또는 인터넷 서버로 전송하여 광범위한 애플리케이션에 대한 효율적인 데이터 수집 및 모니터링을 가능하게 합니다.
Gateway는 이더넷 및 WiFi 연결을 지원합니다. 사용자는 간단한 HTTP API를 통해 전송 기간 및 서버 정보를 구성할 수 있습니다.
| Features Ethernet and Wi-Fi Connectivity Support WebSocket/HTTP/MQTT protocol External antenna for BLE Reads multiple BLE devices in the same time and upload to remote server User-Friendly Configuration Tool: The Gateway comes with a user-friendly configuration tool that provides a graphical interface for easy setup. How it works: 아래 이미지 참고 Applications iBeacon/Eddystone/tag receiver for location tracking BLE sensor reader for sensor network Building automation Health and wellness monitoring Cycling, biking Security Location tracking Access management Advertisement Industrial automation Indoor Location Meeting sign in Check in Parking & Checking in Home automation Certifications FCCID: 2ACAL-ABBG0004 CE No.: ATSZAWW190102008 |
기능 이더넷 및 Wi-Fi 연결 WebSocket/HTTP/MQTT 프로토콜 지원 BLE용 외부 안테나 동시에 여러 BLE 장치를 읽고 원격 서버에 업로드 사용자 친화적인 구성 도구: 게이트웨이에는 쉬운 설정을 위한 그래픽 인터페이스를 제공하는 사용자 친화적인 구성 도구가 함께 제공됩니다. 작동 원리: 아래 이미지 참고 애플리케이션 위치 추적을 위한 iBeacon/Eddystone/태그 수신기 센서 네트워크를 위한 BLE 센서 리더 빌딩 자동화 건강 및 웰빙 모니터링 사이클링, 자전거 타기 보안 위치 추적 액세스 관리 광고 산업 자동화 실내 위치 회의 로그인 체크인 주차 및 체크인 홈 자동화 인증 FCCID: 2ACAL-ABBG0004 CE 번호: ATSZAWW190102008 |

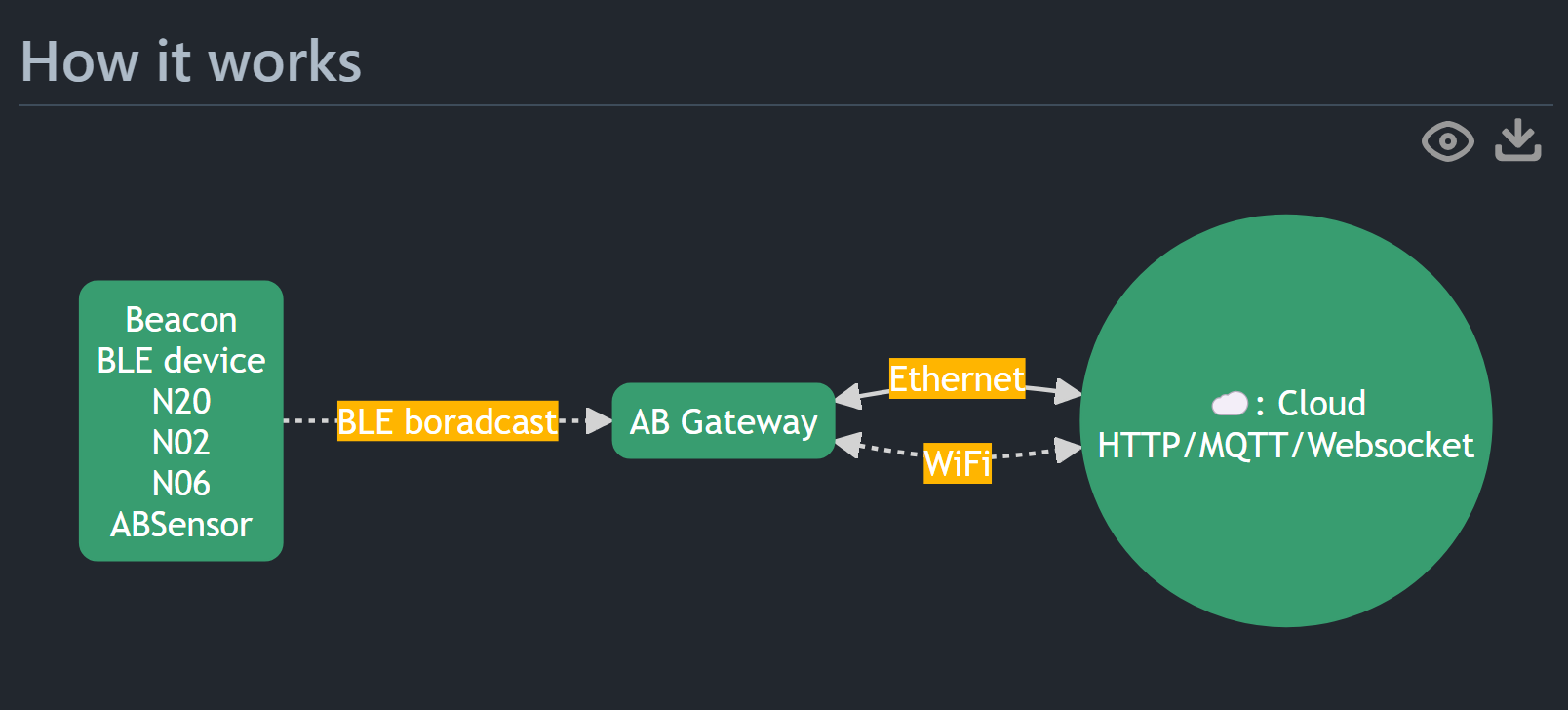

동작 원리
사양 크기: 72mmx74mmx20mm 전원 입력: DC 5V/2000mA, 마이크로 USB 또는 표준 POE 48V 작동 온도: -20'C ~ 60'C BLE BLE는 NRF52832 기반 외부 PCB 안테나가 있는 BLE 양방향: BLE 장치에서 광고된 메시지 읽기 개방된 공간에서 30M 범위 Wi-Fi WiFi는 ESP32 기반 802.11 b/g/n/e/i(802.11n, 속도 150Mbps) 지원 2.4GHz 주파수 대역 전송 전력: +20dBm @802.11b +14dBm @802.11n WiFi 데이터 전송 속도 최대 150Mbps 온보드 PCB 안테나가 있는 WiFi 구성을 위한 HTTP API 클라우드 서버 또는 로컬 서버에 연결 개방된 공간에서 100M 범위 space 이더넷 풀 듀플렉스 10-BASE-T/100BASE-TX 트랜시버이며 10Mbps(10BASE-T) 및 100Mbps(100BASE-TX) 작동을 지원합니다. 15W Power Over Ethernet은 IEEE 802.3 af 사양을 충족합니다. |
Specifications Size: 72mmx74mmx20mm Power Input: DC 5V/2000mA, micro-USB or Standard POE 48V Operating temperature: -20'C to 60'C BLE BLE is based on NRF52832 BLE with external PCB antenna Bi-direction: Reads message advertised from BLE devices 30M range in open space Wi-Fi WiFi is based on ESP32 Support 802.11 b/g/n/e/i (802.11n, Speed 150 Mbps) 2.4GHz frequency band Transmit power: +20dBm @802.11b +14dBm @802.11n WiFi data rate up to 150Mbps WiFi with on board PCB antenna HTTP api for configuration Connect to Cloud server or local server 100M range in open space Ethernet full-duplex 10-BASE-T/100BASE-TX transceiver and supports 10Mbps (10BASE-T) and 100Mbps (100BASE-TX) operation. 15W Power Over Ethernet Meets IEEE 802. 3 af Specifications |
Documents And Links
Software and technical documents
