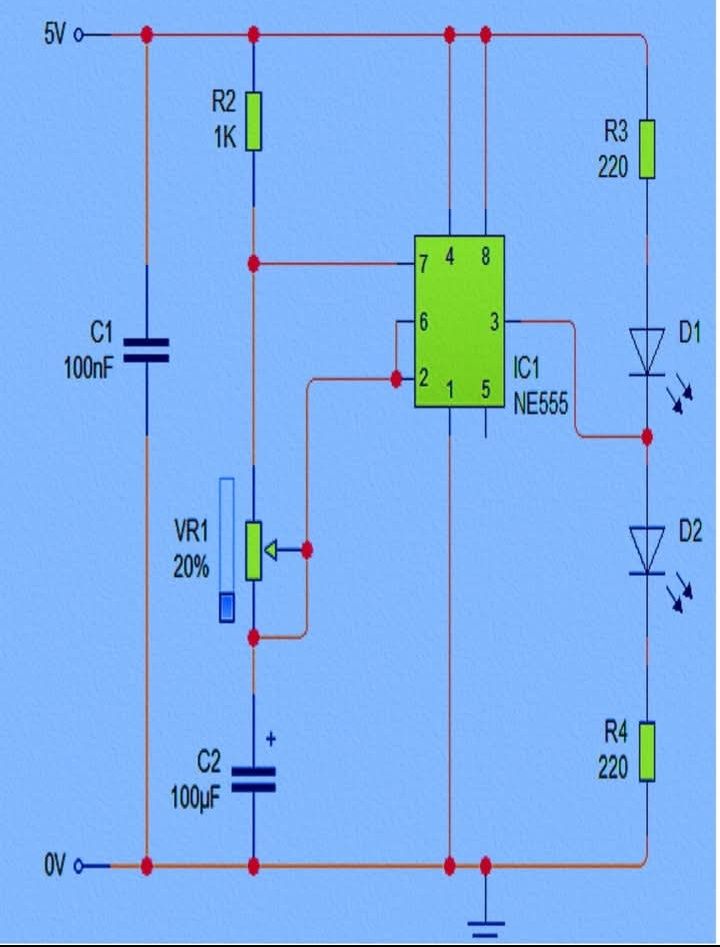

기본 회로는 2개의 LED를 사용합니다.
1. IC NE 555는 VR1, R2, C2 값에 따라 주기가 결정되는 디지털 펄스(클럭)를 생성합니다. IC의 3번 핀은 HIGH 및 LOW 출력 논리를 생성합니다.
2. 램프 D1은 저항 R3을 통해 VCC에 연결되므로 IC의 3번 핀이 LOW 논리를 가지면 켜집니다.
3. 램프 D2는 R4를 통해 접지에 연결되므로 IC의 3번 핀이 HIGH이면 켜집니다.
4. IC의 3번 핀은 HIGH 및 LOW 논리를 교대로 연속적으로 생성하므로 램프 D1과 D2도 교대로 켜지고 꺼집니다.
