Arduino Nano R4 알아야 할 모든 것



아두이노의 최신 제품인 아두이노 나노 R4 는 많은 사랑을 받는 나노 제품군의 강력한 새 업그레이드 제품으로, UNO R4의 뛰어난 성능을 작고 다재다능한 패키지에 담았습니다. 하지만 이 제품이 돋보이는 이유는 무엇이며, 제작자와 전문가들이 관심을 가져야 하는 이유는 무엇일까요?



Nano R4에 대해 알아야 할 모든 것을 알아보겠습니다.





아두이노 나노 R4 전체 강의 주제는 다음과 같습니다.



Arduino Nano R4 소개

Arduino Nano R4 알아야 할 모든 것

Arduino Nano R4 강력한 개요

Nano R4 사용자 매뉴얼 - 개요 1

Nano R4 사용자 매뉴얼 - 시작하기, LED 2

Nano R4 사용자 매뉴얼 - 입출력 핀, Opamp 3

Nano R4 사용자 매뉴얼 - DAC, RTC, EEPROM 4

Nano R4 사용자 매뉴얼 - UART, SPI, I2C, CAN 5

Nano R4 사용자 매뉴얼 - HID 6



아두이노, 라즈베리파이, OpenCV, 머슬마인드 자료를 다운로드하시려면 다음 링크를 방문하세요.











Arduino Nano R4는 정확히 무엇인가요?



아두이노 나노 R4는 르네사스 RA4M1 마이크로컨트롤러 를 탑재한 아두이노의 인기 제품인 나노 라인의 대폭 업그레이드 버전입니다 . 아두이노 우노 R4의 강력한 두뇌를 작고 다재다능한 형태로 축소했다고 상상해 보세요. 48MHz Arm Cortex-M4F 코어, 256KB 플래시 스토리지, 그리고 내장 EEPROM을 탑재한 나노 R4는 작은 크기에도 불구하고 놀라운 성능을 제공합니다.



프로토타입을 제작하든, IoT 프로젝트를 구축하든, 공간을 고려한 하드웨어를 설계하든, Nano R4는 작업 흐름을 간소화하고 창의성을 강화하도록 설계되었습니다.

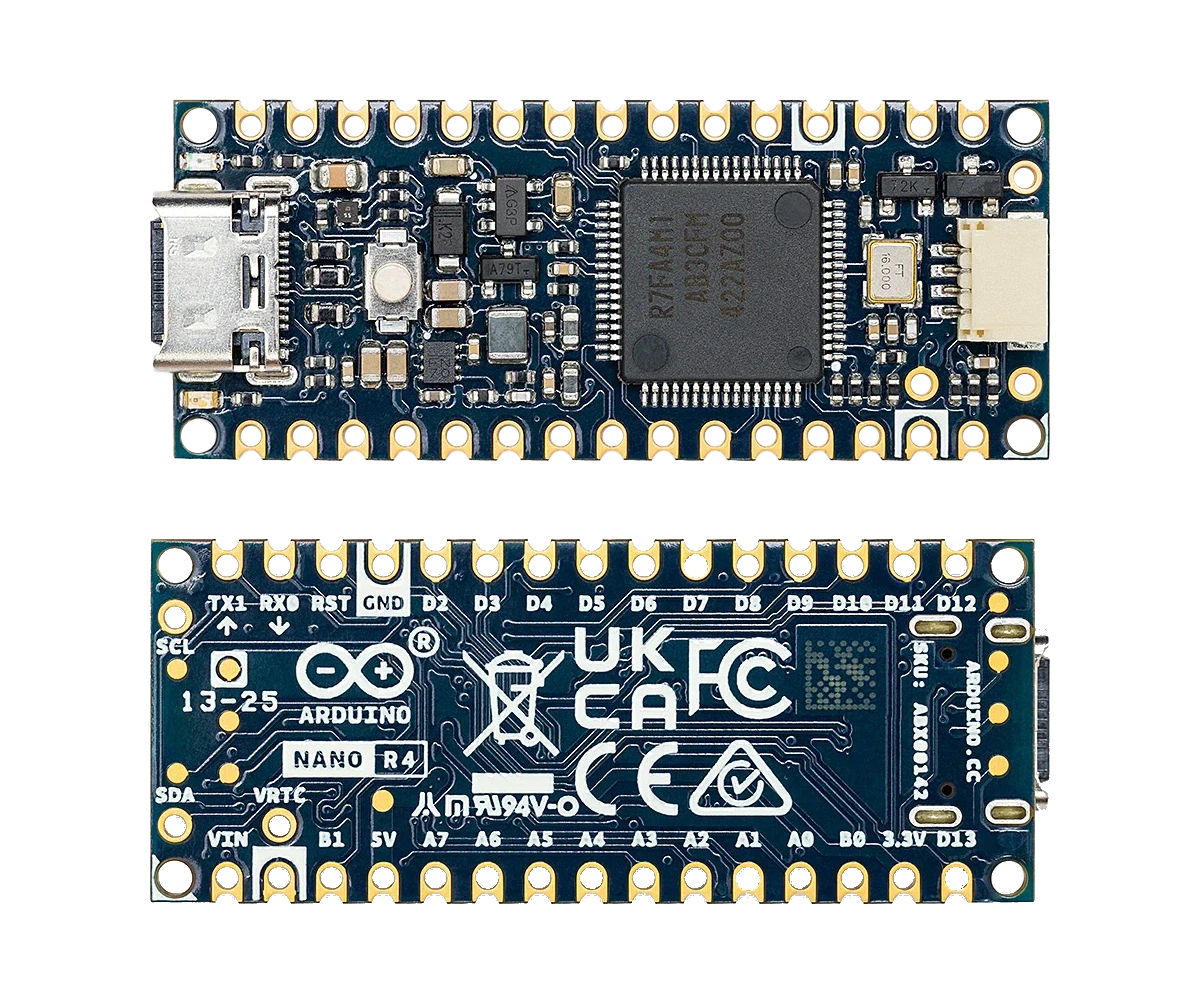

Arduino Nano R4 전면과 후면 이미지





Arduino Nano R4의 새로운 기능은 무엇인가요?



Nano R4는 흥미진진한 새로운 기능을 제공하며, 이를 통해 지금까지 출시된 Arduino 소형 보드 중 가장 매력적인 보드 중 하나가 되었습니다.



• 향상된 처리 능력 : 48MHz Arm Cortex-M4F MCU(Renesas RA4M1).
• 확장된 메모리 : 256KB 플래시, 32KB SRAM, 8KB EEPROM.
• 소형 및 생산 친화적 : 단면 구성 요소 배치 및 캐슬레이션 헤더로 PCB 통합이 용이합니다. 다양한 연결성 : USB-C, 내장 3.3V Qwiic I²C 커넥터, 추가 5V I²C 호환성, UART, SPI, PWM, DAC 및 CAN 버스 지원.
• 실시간 시계(RTC) : 정확한 시간을 알려주는 배터리 백업 기능이 있는 통합 RTC입니다.
• RGB LED 표시등 : 디버깅, 피드백 또는 사용자 인터페이스 향상을 위한 온보드 LED입니다.



Arduino 하드웨어 설계를 빠르게 진행하고 싶으신가요?



아래 쉴드 템플릿들을 살펴보세요. 각 템플릿에는 헤더가 미리 정렬되어 있어 하드웨어 엔지니어가 컨셉 단계에서 실제 프로토타입까지 최단 시간 내에 완성할 수 있도록 도와줍니다. 템플릿을 선택하고 필요에 맞게 맞춤 설정하여 제작을 시작하세요.



아두이노 MKR 와이파이 템플릿

아두이노 나노 33 템플릿

아두이노 MKR 제로 템플릿

아두이노 나노 RP2040 템플릿



Nano R4에서 UNO R4 Minima 스케치를 실행할 수 있나요?



아두이노 나노 R4는 기존 나노 핀 레이아웃을 유지하므로 헤더, 쉴드, 브레드보드 배선이 동일하게 유지됩니다. 나노 R4 레이아웃에 맞게 핀 번호만 다시 매핑하면 됩니다. 나노 브레이크아웃 커넥터 핀 배치는 아래와 같습니다.

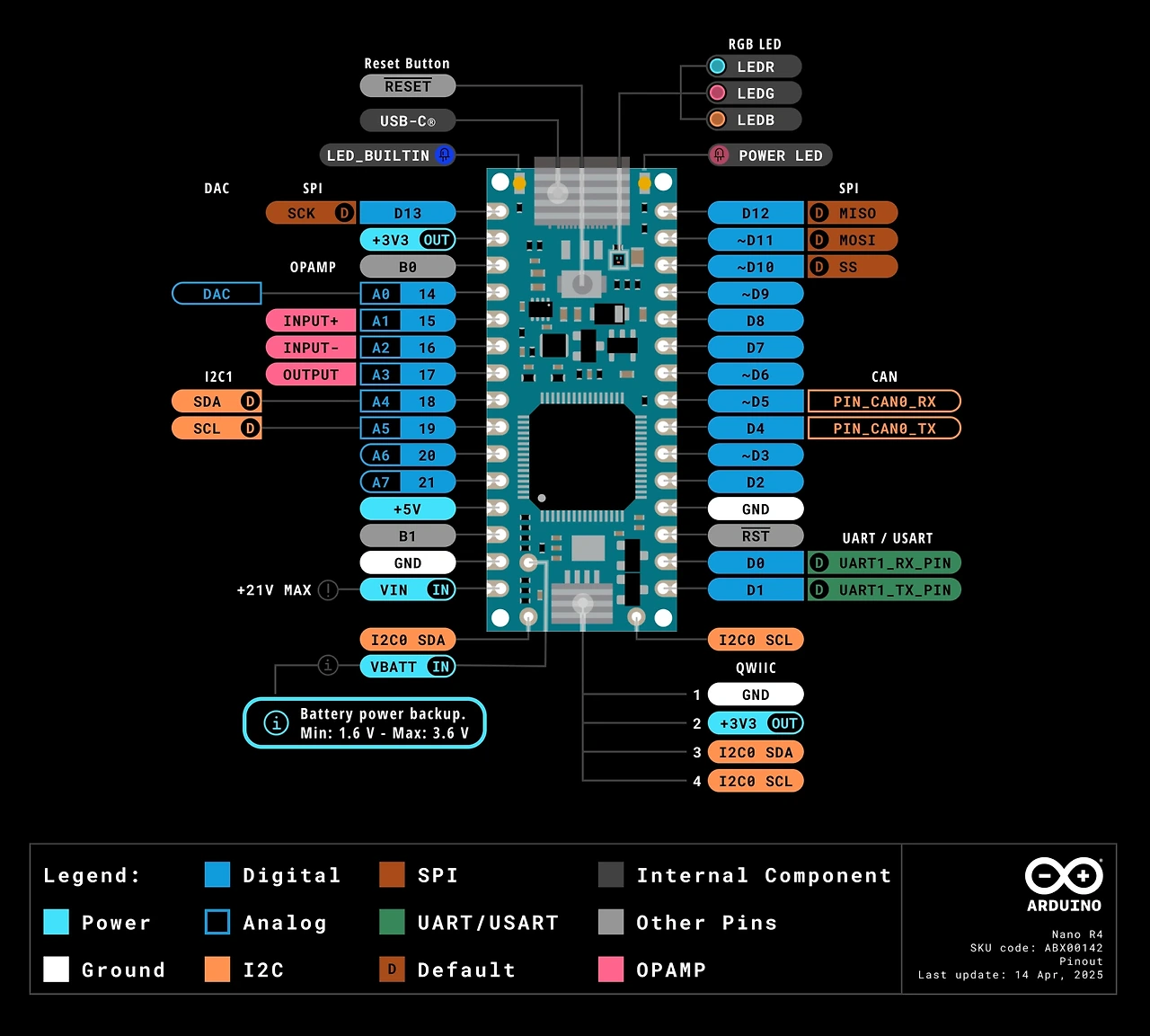

나노 브레이크아웃 커넥터 핀 배치



아날로그(JP1)



핀	기능	유형	설명
1	D13 / SCK	디지털	직렬 시계
2	+3V3	전원 꺼짐	+3V3 파워 레일
3	B0 / AREF	비슷한 물건	아날로그 참조
4	A0	비슷한 물건	아날로그 입력 0 / DAC
5	A1	비슷한 물건	아날로그 입력 1 / OPAMP +
6	A2	비슷한 물건	아날로그 입력 2 / OPAMP –
7	A3	비슷한 물건	아날로그 입력 3 / OPAMP 출력
8	A4	비슷한 물건	아날로그 입력 4 / I²C 직렬 데이터(SDA)
9	A5	비슷한 물건	아날로그 입력 5 / I²C 직렬 클록(SCL)
10	A6	비슷한 물건	아날로그 입력 6
11	A7	비슷한 물건	아날로그 입력 7
12	5V	힘	USB 전원(5V)
13	부트1	방법	보드 리셋 1
14	접지	힘	지면
15	차량등록번호	힘	전압 입력





디지털(JP2)



핀  기능  유형  설명

15	D12 / 시포	디지털	컨트롤러 입력 주변 장치 출력
14	D11 / 코피	디지털	컨트롤러 출력 주변 장치 입력 / PWM
13	D10 / CS	디지털	칩 선택/PWM
12	디9	디지털	디지털 핀 9 / PWM
11	디8	디지털	디지털 핀 8
10	디7	디지털	디지털 핀 7
9	디6	디지털	디지털 핀 6 / PWM
8	디5	디지털	디지털 핀 5 / PWM / CAN (RX)
7	디4	디지털	디지털 핀 4 / CAN(TX)
6	디3	디지털	디지털 핀 3 / PWM
5	디2	디지털	디지털 핀 2
4	접지	힘	지면
3	RST	내부	재설정(버튼이 있음)
2	D0 / RX	디지털	디지털 핀 0 / 직렬 수신기(RX)
1	D1 / 텍사스	디지털	디지털 핀 1 / 직렬 송신기(TX)



Nano R4가 제작자에게 중요한 이유는 무엇인가?



✅ 컴팩트한 사이즈, 뛰어난 성능

Nano R4는 이전에는 대형 Arduino 보드에만 적용되었던 고급 기능을 세련되고 초소형 폼팩터에 담았습니다. 이를 통해 제조업체는 전력이나 기능 저하 없이 더욱 정교하고 컴팩트한 IoT 및 웨어러블 프로젝트를 설계할 수 있습니다.



✅ UNO R4에서 원활한 전환

이미 아두이노의 인기 UNO R4 보드를 사용하고 계신가요? Nano R4는 UNO R4 소프트웨어 생태계와 완벽하게 호환되므로 기존 라이브러리, 스케치, 워크플로를 Nano 크기의 프로젝트로 원활하게 이전할 수 있습니다.



✅ 생산 준비 완료 및 비용 효율적

캐슬형 헤더와 단면 구성 요소는 쉽고 비용 효율적인 제조를 보장합니다. 이는 프로토타입을 빠르고 저렴하게 상용 제품으로 전환하려는 제조업체에 적합합니다.



✅ 향상된 연결성 및 확장성

통합된 Qwiic 커넥터와 추가 I²C 라인을 통해 센서, 디스플레이 및 기타 주변 장치를 손쉽게 통합할 수 있습니다. RTC와 RGB LED를 추가하면 무한한 응용 분야에 활용할 수 있는 놀랍도록 다재다능한 보드가 완성됩니다.



Arduino Nano R4는 누구를 위해 설계되었나요?



Nano R4는 다양한 요구 사항을 충족합니다.

• 취미인 및 학생 : 초보자와 고급자 프로젝트 모두를 처리할 수 있을 만큼 사용하기 쉽고 강력합니다.
• 제품 개발자 : 작고 저렴하며 상업용 하드웨어에 내장할 수 있는 생산 준비가 되어 있습니다.
• 교육자 : 이 제품은 소형 폼 팩터와 Arduino IDE와의 호환성으로 임베디드 시스템, 로봇공학, IoT 개념을 가르치는 데 이상적입니다.



Nano R4는 이전 Arduino 보드와 어떻게 비교되나요?



기존 Nano 모델(Nano Every 또는 Nano 33)과 비교했을 때 Nano R4는 상당한 성능 및 메모리 개선을 제공합니다.



특징	아두이노 나노 R4	아두이노 나노 에브리	아두이노 나노 33 IoT
마이크로컨트롤러	르네사스 RA4M1(32비트)	ATmega4809(8비트)	SAMD21 Cortex-M0+(32비트)
클럭 속도	48MHz	20MHz	48MHz
플래시 메모리	256KB	48KB	256KB
SRAM	32KB	6KB	32KB
EEPROM	8KB 256바이트	없음
RTC	✅ 통합	❌ 통합되지 않음	❌ 통합되지 않음
Connectivity	USB-C, I²C, UART, SPI, CAN	마이크로 USB, UART, SPI, I²C	마이크로 USB, Wi-Fi, 블루투스
Form Factor	나노 크기의 캐슬형 PCB	나노 크기	나노 크기





Nano R4는 이전에는 고급 Arduino 보드에서만 사용할 수 있었던 많은 기능을 Nano 크기의 폼 팩터에 담았습니다.



왜 Arduino Nano R4로 업그레이드해야 할까요?



• 현재 오래된 Nano 보드나 Arduino UNO를 사용하고 있다면 Nano R4로 바꿔야 할 이유는 다음과 같습니다.
• 성능 및 성능 : 더욱 빠른 처리 속도와 더 많은 메모리로 대폭 업그레이드되었습니다.
• 향상된 호환성 : UNO 기반 프로젝트에서의 간소화된 전환.
• 낮은 비용 및 쉬운 제조 : 소규모 생산이나 상업 프로젝트에 적합합니다.
• 다양한 응용 분야 : IoT, 로봇공학, 웨어러블, 자동화 등에 적합합니다.
• 미래 지향적 : USB-C, RTC, 확장된 연결성과 같은 최신 기능은 더 오래 지속되는 프로젝트 관련성을 의미합니다.



Arduino Nano R4는 어디서 구입할 수 있나요?



Arduino Nano R4는 두 가지 버전으로 제공됩니다.

• 헤더 없음 : 맞춤형 PCB 디자인에 내장하는 데 이상적(약 12.10달러).
• 사전 납땜 헤더 포함 : 빠른 프로토타입 제작 및 브레드보딩에 적합(약 13.30달러).



두 버전 모두 Arduino 온라인 스토어와 주요 전자 제품 유통업체에서 직접 구매할 수 있습니다.



나노 R4 프로젝트를 시작할 준비가 되셨나요?



아두이노의 나노 R4는 작고 강력하며 생산 친화적인 마이크로컨트롤러 보드의 새로운 기준을 제시합니다. 차세대 대형 IoT 기기를 프로토타입으로 제작하든, 프로토타입을 생산을 위해 확장하든, 나노 R4는 필요한 성능과 유연성을 제공합니다.
