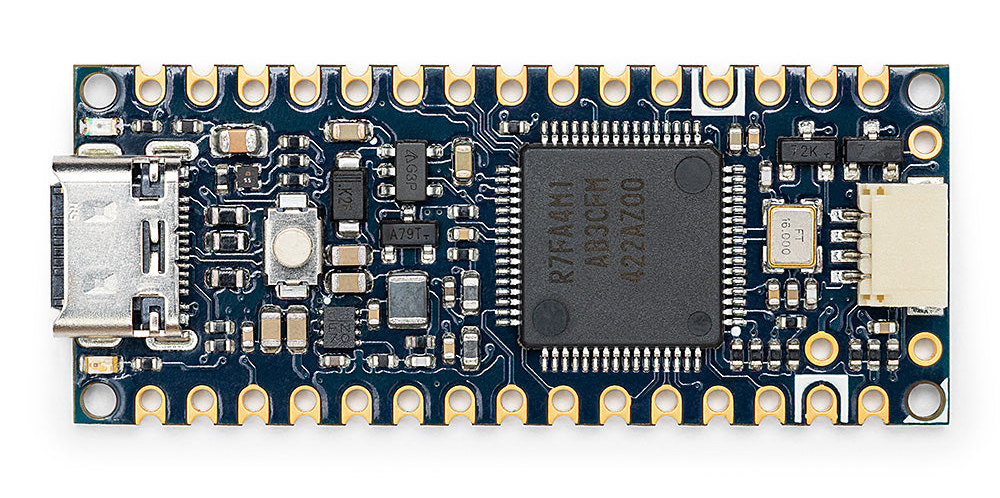

Arduino Nano R4는 32비트 Arm® Cortex®-M4 프로세서의 강력한 성능을 인기 있는 Nano 제품군 보드 폼팩터에 제공합니다. 르네사스 RA4M1 마이크로컨트롤러를 기반으로 하며, 256kB 플래시 , 32kB SRAM , 8kB EEPROM을 탑재하고 있으며 , 모두 48MHz 로 작동 하고 내장 실시간 클록 (RTC), 14비트 ADC , 12비트 DAC를 갖추고 있습니다 .





아두이노 나노 R4 전체 강의 주제는 다음과 같습니다.



Arduino Nano R4 소개

Arduino Nano R4 알아야 할 모든 것

Arduino Nano R4 강력한 개요

Nano R4 사용자 매뉴얼 - 개요 1

Nano R4 사용자 매뉴얼 - 시작하기, LED 2

Nano R4 사용자 매뉴얼 - 입출력 핀, Opamp 3

Nano R4 사용자 매뉴얼 - DAC, RTC, EEPROM 4

Nano R4 사용자 매뉴얼 - UART, SPI, I2C, CAN 5

Nano R4 사용자 매뉴얼 - HID 6



아두이노, 라즈베리파이, OpenCV, 머슬마인드 자료를 다운로드하시려면 다음 링크를 방문하세요.

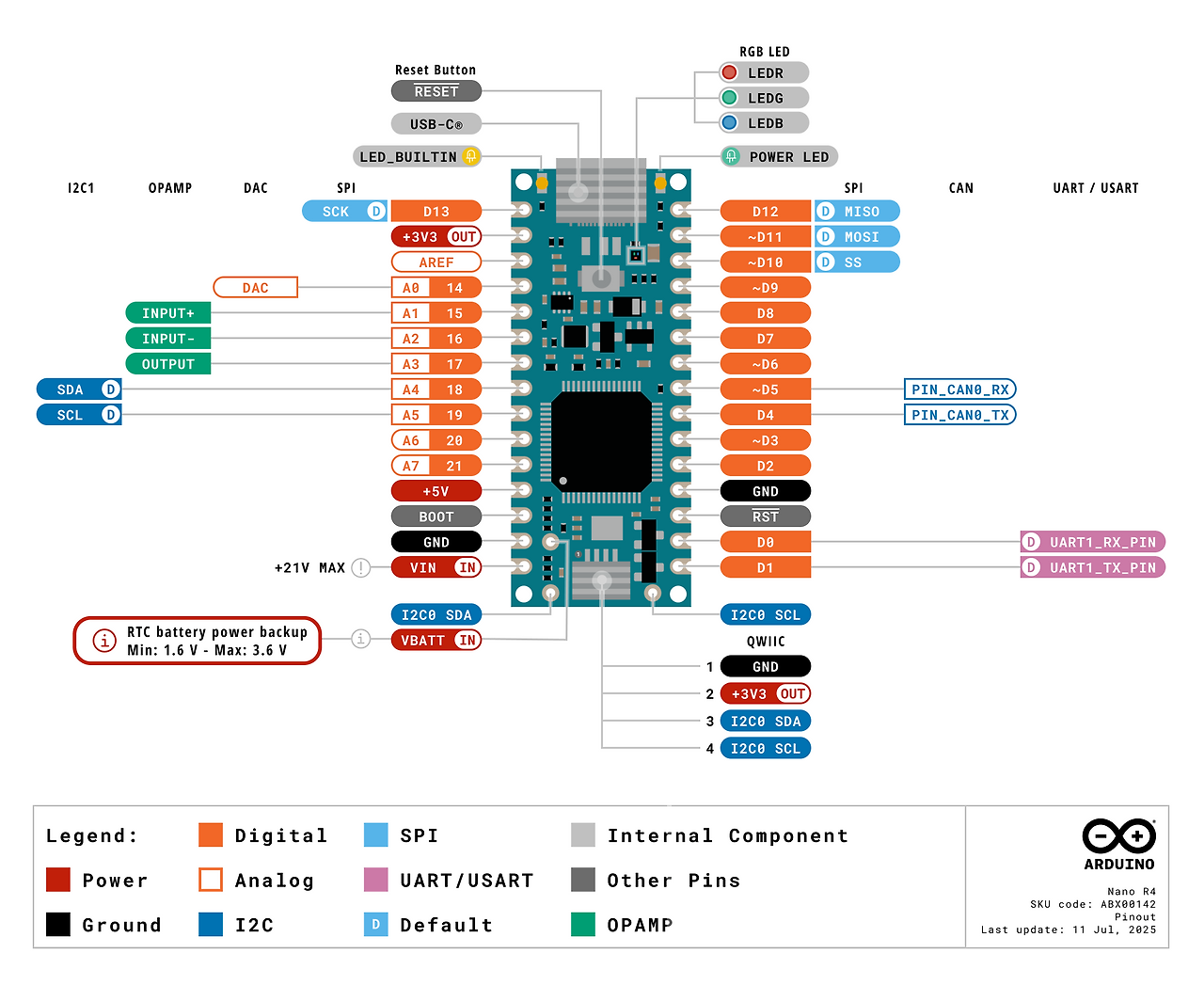

핀 아웃









빠르게 시작하기는 이곳을 따라가시면 만나실 수 있습니다.





사용 가능한 리소스(자원)을 살펴보세요.

핀아웃(PDF)

데이터시트

회로도

CAD 파일

STEP 파일





새롭고 강력한 Nnao R4 특징을 살펴보세요.



Arduino Nano R4는 48MHz로 작동하는 32비트 Arm® Cortex®-M4 코어를 탑재한 강력한 Renesas RA4M1 마이크로컨트롤러를 탑재하고 있습니다. Nano 제품군의 보드 폼팩터는 다양한 액세서리와의 호환성을 보장합니다. USB-C®, CAN 버스, 온보드 Qwiic 커넥터와 같은 최신 기능 덕분에 임베디드, 자동화 및 프로토타이핑 프로젝트에 매우 적합한 선택입니다.



Qwiic I²C 커넥터 5V 시스템과 인터페이스하는 동시에 3.3V 로직 레벨에서 플러그 앤 플레이 I²C 통신을 지원하는 온보드 Qwiic 커넥터를 사용하여 센서와 주변 장치를 쉽게 연결할 수 있습니다. 사용자 매뉴얼 보기	연산 증폭기(OPAMP) Nano R4 보드에는 신호 조절 및 증폭 기능을 제공하는 내장 연산 증폭기(OPAMP)가 있습니다. 사용자 매뉴얼 보기
디지털-아날로그 변환기(DAC) 온보드 12비트 DAC를 사용하여 정교한 오디오 프로젝트를 구축하세요. 사용자 매뉴얼 보기	USB-C® Nano R4는 원활한 전원 공급 및 데이터 전송을 위한 USB-C® 커넥터를 탑재했습니다.
CAN 버스 지원 Nano R4는 CAN 통신을 지원하므로 산업용 및 자동차용 애플리케이션에 적합합니다. 이를 위해서는 외부 트랜시버가 필요합니다. 사용자 매뉴얼 보기	실시간 시계(RTC) 내장된 RTC로 시간과 날짜를 추적하고 알람을 설정하세요. 사용자 매뉴얼 보기
5V 작동 전압 이 보드의 RA4M1과 GPIO는 5V에서 작동합니다.	마우스/키보드 에뮬레이션(HID) 마우스/키보드를 에뮬레이션하여 게임 컨트롤러를 만들어 보세요. 사용자 매뉴얼 보기





기술 사양은 아래와 같습니다.



작동 전압



Nano R4 마이크로컨트롤러는 +5 VDC에서 작동하므로 +5 VDC 로직 레벨용으로 설계된 기존 Arduino 쉴드, 모듈 및 액세서리와 완벽하게 호환됩니다. 이를 통해 기존 부품을 원활하게 재사용하고 다양한 +5 VDC 센서 및 액추에이터와의 인터페이스를 간소화할 수 있습니다.

• 이 보드는 다양한 전원 입력 옵션을 지원합니다.
• VIN 핀은 +6~21 VDC의 입력 전압 범위를 허용하며, 이는 내부적으로 +5 VDC까지 조절됩니다.
• 보드의 USB-C® 포트를 통해 보드에 직접 전원을 공급할 수도 있으며, 이 포트는 시스템에 +5 VDC를 공급합니다.
• 모든 GPIO 핀은 +5 VDC에서 작동하며 핀당 최대 8 mA의 전류를 공급하거나 싱크할 수 있습니다.
• 보드에 연결된 모든 주변 장치의 전압 요구 사항을 항상 확인하고 불안정성이나 영구적 손상을 방지하려면 보드의 한도보다 많은 전류를 사용하지 마십시오.



Board
Name	Arduino® Nano R4
SKU	ABX00142 (Castellated Pins) / ABX00143 (With Headers)
Microcontroller
	Renesas RA4M1 (Arm® Cortex®-M4)
USB
USB-C®	Programming Port
Pins
Digital I/O Pins	21 (all the exposed I/O can be used as digital I/O pins)
Analog input pins	8
DAC	1 (A0)
OPAMP	A1, A2, A3
VBAT	J5
PWM pins	6
External interrupts	2,3
Communication
UART	1
I2C	2 (5 V: A4, A5 / 3.3 V: QWIIC, J3, J4)
SPI	1
CAN	1
Power
Circuit operating voltage	+5 VDC
Input voltage (VIN)	+6-21 VDC
DC Current per I/O Pin	8 mA
Clock speed
Main core	48 MHz
Memory
RA4M1	256 kB Flash, 32 kB RAM, 8 kB EEPROM
Dimensions
Width	18 mm
Length	45 mm
