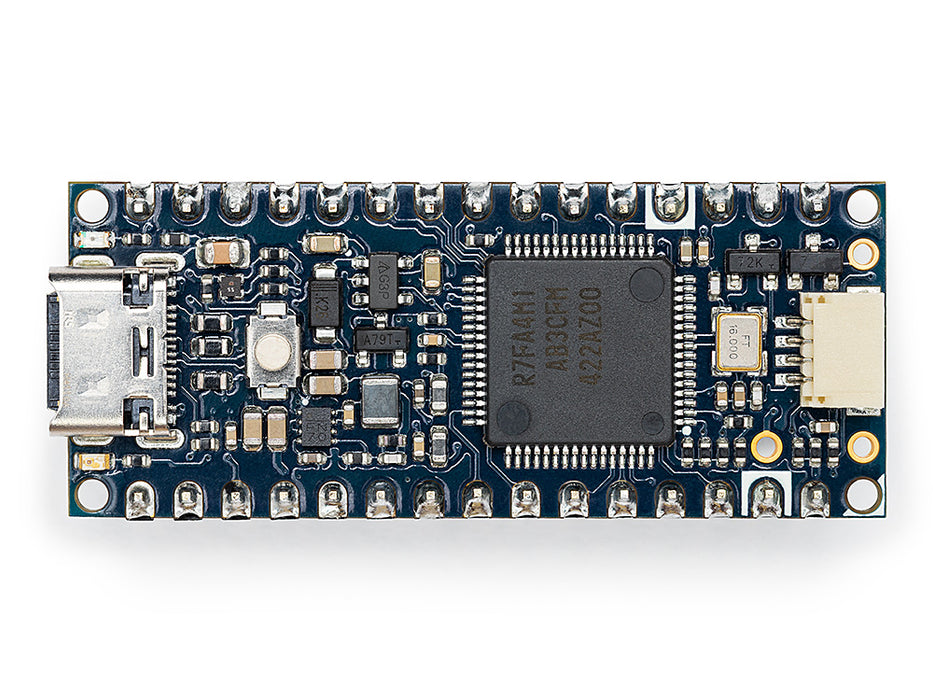

Arduino Nano R4는 32비트 Arm® Cortex®-M4 프로세서의 성능을 사랑받는 Nano 시리즈 보드 형태에 적용했습니다. Renesas RA4M1 마이크로컨트롤러를 기반으로 하며, 256 kB 플래시, 32 kB SRAM 및 8 kB EEPROM을 갖추고 있으며, 내장형 실시간 클럭(RTC), 14비트 ADC 및 12비트 DAC와 함께 48 MHz로 작동합니다.
개요
Nano R4는 아두이노 특유의 사용 편의성과 강력한 르네사스 RA4M1 마이크로컨트롤러, 그리고 CAN, DAC, VRTC, OpAmp 등의 다양한 임베디드 기능을 결합했습니다. 이를 통해 UNO R4 프로토타입 개발부터 양산형 애플리케이션 개발까지 손쉽게 확장할 수 있습니다.

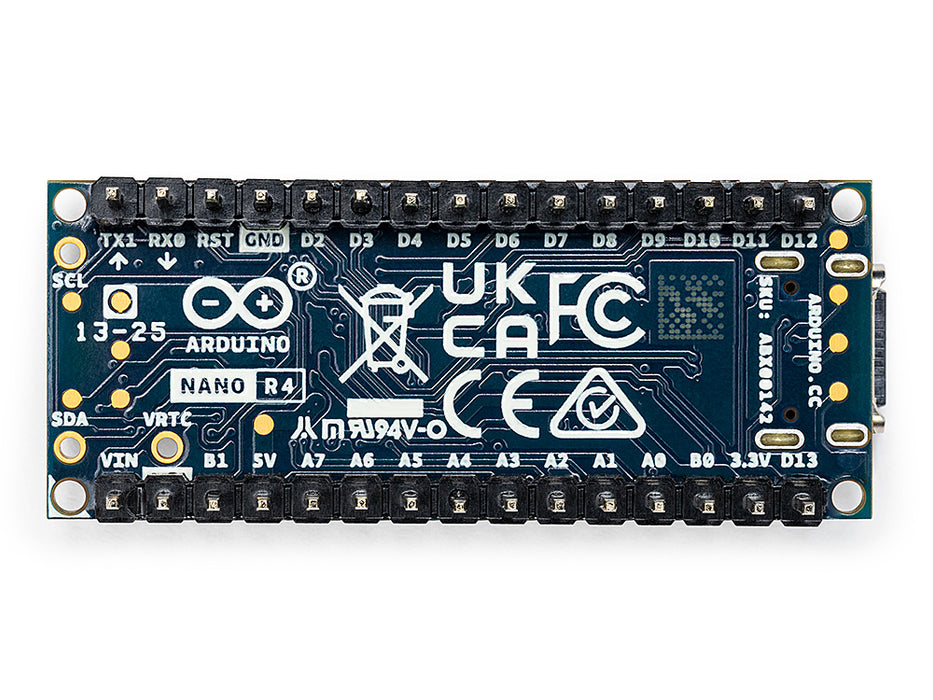

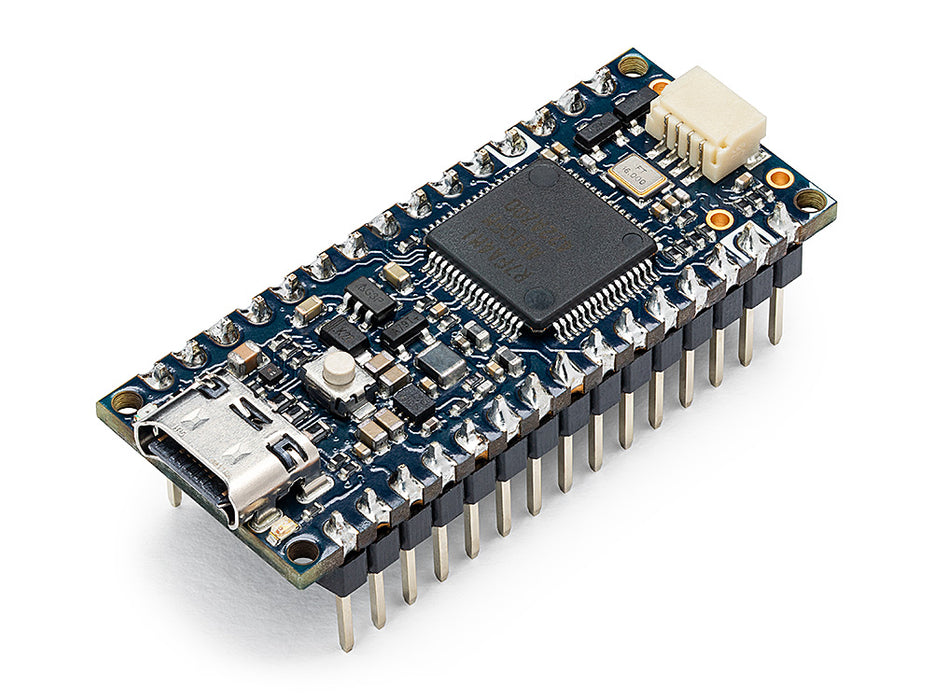

나노 R4는 사전 납땜된 헤더를 통해 별도의 조립 없이 브레드보드 연결, 모듈리노 노드 연결, 실험에 바로 활용할 수 있습니다. 다른 나노 제품군과 동일한 핀아웃을 유지하며, 신속한 센서 및 주변 장치 확장을 위한 온보드 Qwiic 커넥터와 직관적인 시스템 피드백을 위한 프로그래밍 가능 RGB LED를 갖추고 있습니다. 단면 부품 설계는 공간 제약이 있는 제품에 적합하며, 교실이나 실험실 테스트에서 실제 배포로 원활하게 전환할 수 있도록 지원합니다.
익숙한 Arduino 도구 및 라이브러리(Arduino UNO R4 Minima용 도구 포함)와의 호환성 덕분에 Nano R4는 학생, 설계자, 개발자에게 소형의 연결형, 생산 가능한 솔루션을 구축할 수 있는 간소화된 경로를 제공합니다.
아두이노 나노 R4 전체 강의 주제는 다음과 같습니다.
Nano R4 사용자 매뉴얼 - 입출력 핀, Opamp 3
Nano R4 사용자 매뉴얼 - DAC, RTC, EEPROM 4
Nano R4 사용자 매뉴얼 - UART, SPI, I2C, CAN 5
아두이노, 라즈베리파이, OpenCV, 머슬마인드 자료를 다운로드하시려면 다음 링크를 방문하세요.
주요 이점
- 프로토타입에서 생산으로의 손쉬운 전환: UNO R4 제품군에서 이미 신뢰받는 RA4M1 마이크로컨트롤러를 활용하여 최소한의 코드 조정만으로 사용할 수 있습니다.
- 소형의 생산 가능한 디자인: 4.3 x 1.7cm의 작은 크기, 캐슬레이티드 핀, 단면 구성 요소를 통해 맞춤형 하드웨어에 쉽게 통합할 수 있습니다.
- 플러그 앤 플레이 프로토타입: 사전 납땜된 헤더를 통해 브레드보드, 테스트, Modulino 노드와 같은 외부 모듈 연결을 쉽게 시작할 수 있습니다.
- 간편한 확장: 내장된 Qwiic 커넥터와 추가 5V I2C 포트를 통해 다양한 센서 및 액추에이터에 원활하게 연결할 수 있습니다.
- 맞춤형 피드백: 프로그래밍 가능한 RGB LED를 사용하여 시스템 상태를 표시하여 더욱 빠른 디버깅과 더욱 스마트한 사용자 상호작용을 지원합니다.
- 유연하고 친숙한 플랫폼: 아두이노의 풍부한 생태계, 직관적인 개발 환경, 그리고 탄탄한 커뮤니티 지원을 경험해 보세요.
활용 사례
- 탐색 교육적이고 창의적인 프로토타입 제작: 기술 전공 학생과 디자이너는 최소한의 설정으로 인터랙티브 설치, 제품 컨셉 또는 과정 프로젝트를 신속하게 개발하고 테스트할 수 있습니다.
- 임베디드 산업 시스템: 컴팩트한 디자인과 즉시 사용 가능한 기능 덕분에 Nano R4는 공간은 제한적이지만 안정성이 중요한 임베디드 산업 솔루션 개발에 이상적입니다.
- 홈 오토메이션: 센서 및 액추에이터 통합이 간편한 Nano R4는 일상생활을 더욱 편리하게 만들어 주는 커넥티드 및 스마트 제품의 빠른 개발을 지원합니다.
- 로봇 및 자동화 프로젝트: 작은 설치 공간과 견고한 연결성 덕분에 소형 로봇, 자율 장치 또는 인터랙티브 아트에 적합합니다.
- 맞춤형 하드웨어 플랫폼: 처음부터 시작하지 않고 하드웨어 맞춤 제작을 원하는 디자이너를 위해 Nano R4의 캐슬레이티드 디자인은 산업, 상업 또는 소비자 분야의 특수 제품용 맞춤형 PCB에 간편하게 통합할 수 있도록 지원합니다.
기술 사양
| Board | Name | Arduino® Nano R4 with headers | |
| SKU | ABX00143 | ||
| Microcontroller | Renesas RA4M1 (Arm® Cortex®-M4) | ||
| USB | USB-C® | Programming Port | |
| Pins | Digital I/O Pins | 21 (all the exposed I/O can be used as digital I/O pins) | |
| Analog input pins | 8 | ||
| DAC | 1 | ||
| PWM pins | 6 | ||
| External interrupts | 2,3 | ||
| Misc | DAC | A0 | |
| OpAmp | A1, A2, A3 | ||
| VRTC | J5 | ||
| Communication | UART | 1 | |
| I2C | 2 (5V: A4, A5 / 3.3V: Qwiic, J3, J4) | ||
| SPI | 1 | ||
| CAN | 1 | ||
| Power | Circuit operating voltage | +5 VDC | |
| Input voltage (VIN) | +6-21 VDC | ||
| DC Current per I/O Pin | 8 mA | ||
| Clock Speed | Main core | 48 MHz | |
| Memory (RA4M1) | Flash | 256 kB | |
| RAM | 32 kB | ||
| EEPROM | 8 kB | ||
| Dimensions | Width | 18 mm | |
| Length | 45 mm | ||
Datasheet
