신호의 주파수 성분을 통과시키거나 차단하는 방식

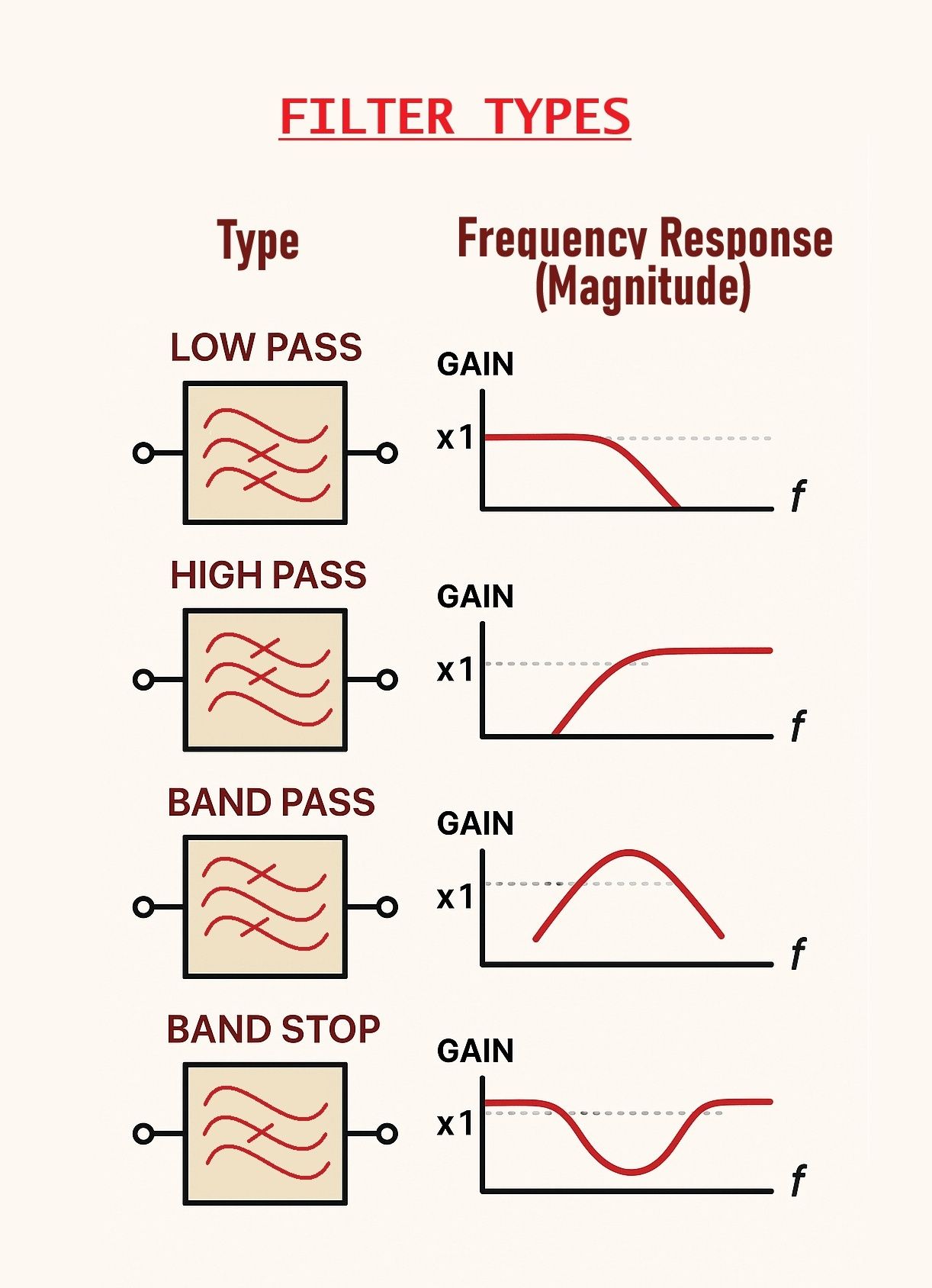

이 다이어그램은 신호의 주파수 성분을 통과시키거나 차단하는 방식에 따라 전자 필터의 네 가지 기본 유형을 설명합니다.



1. 저역 통과 필터(LPF):

저주파 신호를 통과시킵니다.

차단 주파수 이상의 고주파 신호를 감쇠(감소)시킵니다.

주파수 응답: 저주파에서는 평탄하며, 차단 주파수 이후 급격히 감소합니다.



2. 고역통과 필터(HPF):

고주파 신호를 통과시킵니다.

컷오프 주파수 이하의 저주파 신호를 감쇠시킵니다.

주파수 응답: 저주파에서 억제되고, 컷오프 이후 상승합니다.



3. 대역통과 필터(BPF):

특정 주파수 범위(대역)만 통과시킵니다.

선택된 대역의 상하 주파수를 차단합니다.

주파수 응답: 중간 주파수 대역에서 피크 발생.



4. 대역 차단 필터(BSF) / 노치 필터:

특정 주파수 범위(대역)를 차단합니다.

해당 대역 위아래 주파수는 통과시킵니다.

주파수 응답: 중간 주파수 대역에서 딥(노치) 발생.



이러한 필터들은 전자기기, 통신 시스템, 오디오 처리 분야에서 신호 주파수를 제어하고 형성하기 위해 널리 사용됩니다.
