ESP-IDF: ESP32 LED 깜박임 예제 VS 코드 2

프로젝트 이름: 원하는 프로젝트 이름을 입력하세요.
프로젝트 디렉터리 입력: 폴더 아이콘을 클릭하고 모든 프로젝트 파일을 저장할 대상 폴더를 선택하세요. 어떤 디렉터리든 사용할 수 있습니다. 참고: Google Drive/One Drive/Dropbox 폴더는 사용하지 마세요 . 빌드 과정에서 많은 파일이 생성/쓰기되므로 클라우드 폴더에 있는 경우 프로세스가 매우 느릴 수 있습니다.
ESP-IDF 대상: 대상 장치 칩을 선택합니다. 저는 esp32s3 칩이 장착된 ESP32를 사용하고 있습니다.
ESP-IDF 보드: esp32s3 칩의 경우, 구성도 선택해야 합니다: ESP32-S 칩(내장 USB-JTAG를 통해);
직렬 포트: ESP32 보드를 컴퓨터에 연결한 상태에서 ESP32를 나타내는 올바른 COM 포트 번호를 선택하세요.
템플릿 선택: 파란색 버튼을 클릭하면 템플릿을 사용하여 새 프로젝트를 만들 수 있습니다.

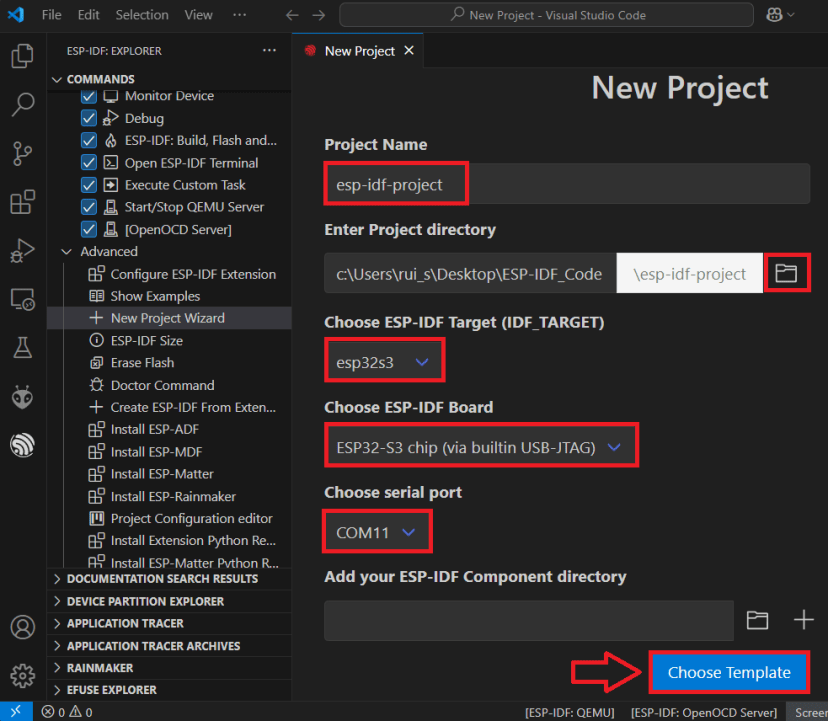

ESP-IDF ESP32 새 프로젝트 만들기 마법사 메뉴 디렉토리 보드 템플릿 선택

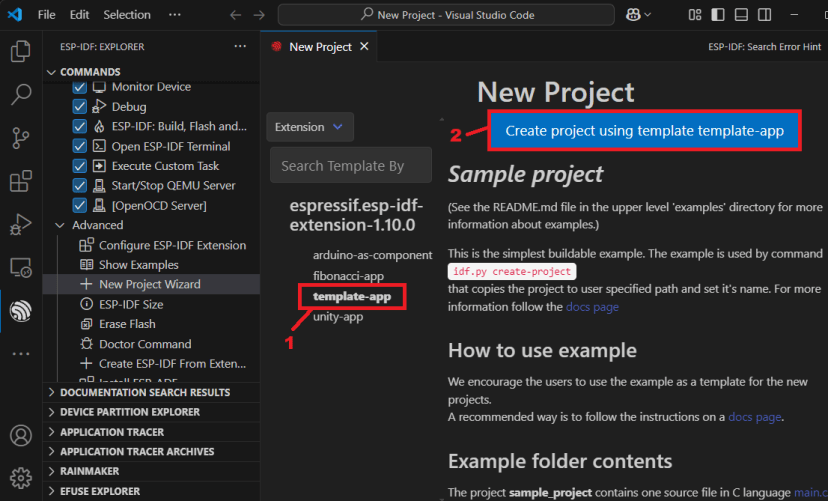

메뉴에서 " template-app " 샘플 프로젝트를 선택하고 " template-app을 사용하여 프로젝트 만들기 " 버튼을 누릅니다.

ESP-IDF ESP32 새 프로젝트 만들기 템플릿 앱 옵션 선택

VS Code에서 ESP-IDF 프로젝트 열기

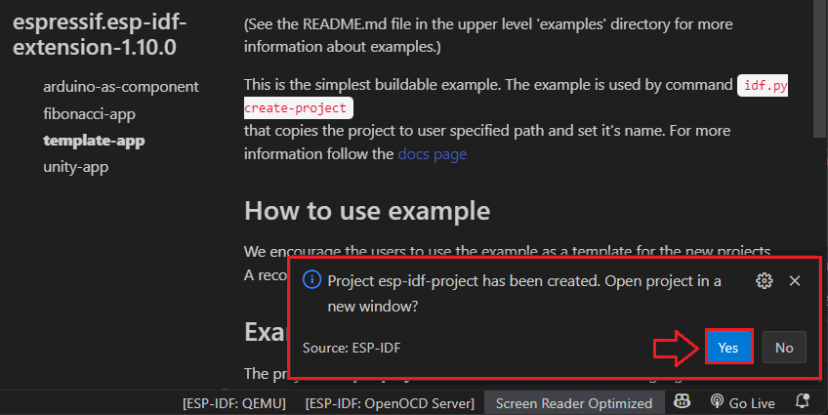

몇 초 후 VS Code 오른쪽 하단에 작은 알림이 나타납니다. " 예 "를 클릭하면 새로 생성된 ESP-IDF 프로젝트 템플릿이 열립니다.

ESP-IDF ESP32 새 창에서 프로젝트 열기 VS Code

중요: VS Code에서 ESP-IDF 프로젝트를 자동으로 열 수 있는 알림이 보이지 않으면 다음 지침에 따라 쉽게 열 수 있습니다.

파일 > 폴더 열기… 로 이동합니다 .

ESP-IDF ESP32 프로젝트 폴더 열기 VS 코드 파일 메뉴

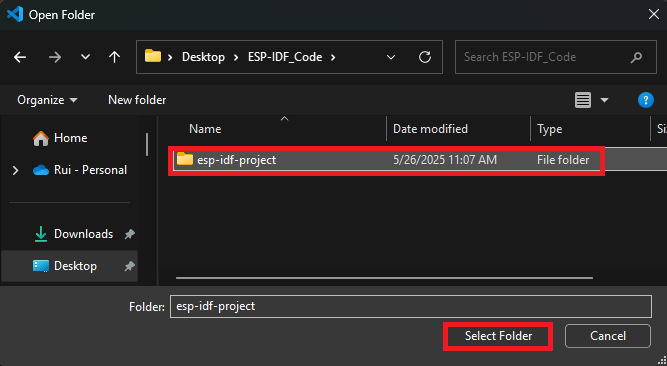

컴퓨터에서 esp-idf-project 폴더 (이전에 정의한 프로젝트 폴더 이름)와 " 폴더 선택 "을 찾습니다.

ESP-IDF ESP32 프로젝트 열기 VS 코드 폴더 선택

이제 새 ESP-IDF 프로젝트 템플릿이 성공적으로 생성되어 열렸습니다.

VS Code를 사용하여 ESP-IDF로 ESP32 프로그래밍 – LED 깜박임 예제

ESP-IDF는 프로젝트에 필요한 여러 파일, 폴더 및 하위 폴더를 생성합니다. 이 시작 가이드에서는 모든 기본 파일을 변경하지 않고 main.c 파일만 수정하는 것을 권장합니다.

LED 점멸 예제 코드는 main.c 파일 에 작성됩니다 . 파일을 열려면 다음 지침을 따르세요.

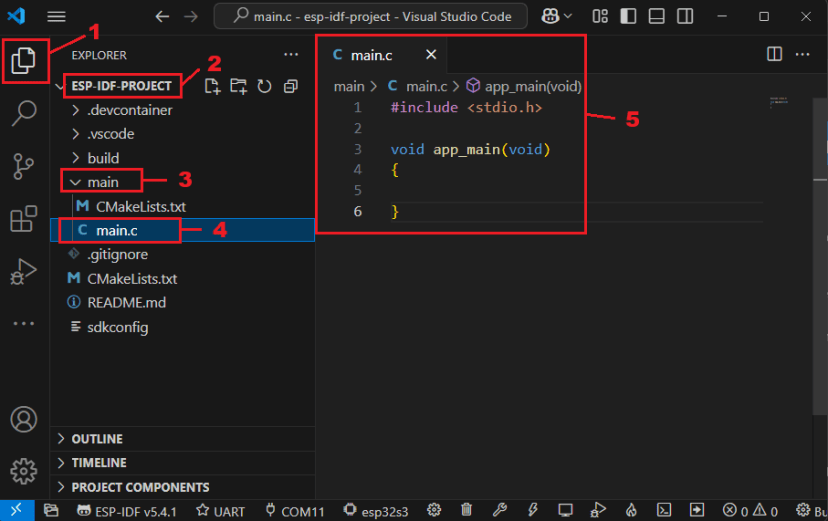

왼쪽 사이드바의 첫 번째 아이콘을 클릭하여 프로젝트 탐색기를 엽니다.
프로젝트 폴더 이름을 선택하세요. 제 경우에는 " ESP-IDF-PROJECT " 입니다 .
" main " 폴더를 확장합니다.
“ main.c ” 파일을 클릭합니다.
기본 main.c 템플릿 파일이 코드 창에 로드됩니다.

VS Code에서 ESP-IDF ESP32 프로젝트 열기 메인 C 파일 찾아보기

ESP32 온보드 LED를 깜박이는 전체 main.c 코드는 다음과 같습니다.

/*
  Rui Santos & Sara Santos - Random Nerd Tutorials
  https://RandomNerdTutorials.com/esp-idf-esp32-blink-led/
  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*/

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "sdkconfig.h"

// Define the GPIO pin for the LED (GPIO 2 is common for onboard LEDs)
#define BLINK_GPIO 2

void app_main(void)
{
    // Configure the GPIO pin
    gpio_reset_pin(BLINK_GPIO);
    gpio_set_direction(BLINK_GPIO, GPIO_MODE_OUTPUT);

    // Blink loop
    while (1) {
        // Turn LED ON
        printf("LED ON\n");
        gpio_set_level(BLINK_GPIO, 1);
        vTaskDelay(1000 / portTICK_PERIOD_MS); // Delay 1 second

        // Turn LED OFF
        printf("LED OFF\n");
        gpio_set_level(BLINK_GPIO, 0);
        vTaskDelay(1000 / portTICK_PERIOD_MS); // Delay 1 second
    }
}

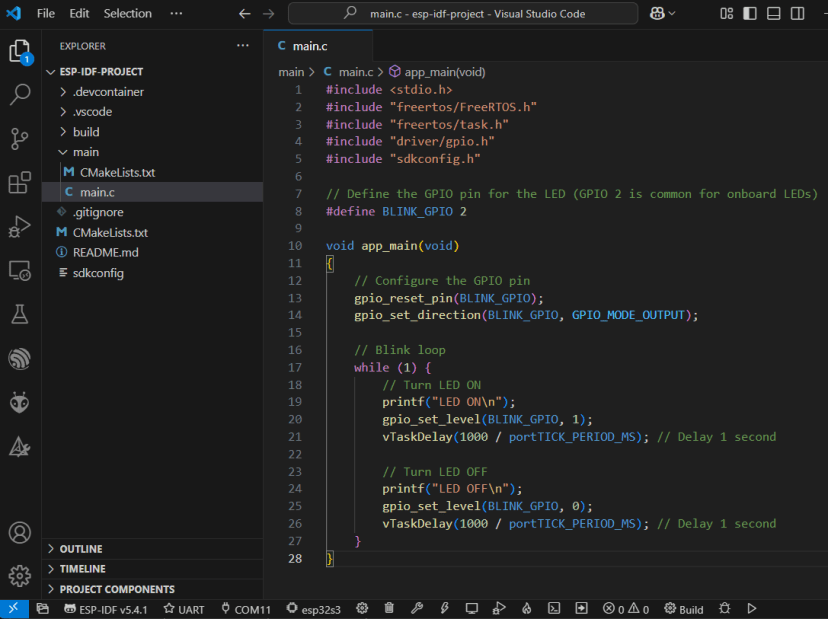

코드를 main.c 파일에 복사하여 저장하면 아래 스크린샷과 같이 표시됩니다.

ESP-IDF ESP32 프로젝트 VS 코드 메인 C 파일 Blink 코드

코드 작동 방식

이 섹션에서는 코드가 어떻게 작동하는지 살펴보겠습니다.

라이브러리

먼저 필요한 라이브러리를 포함합니다.

stdio.h– 표준 C 라이브러리가 사용됩니다.프린트프직렬 모니터에 디버깅 정보를 출력하는 기능
FreeRTOS.h– 핵심 FreeRTOS 유형과 기능을 제공합니다.
task.h– 비차단 지연 기능 사용을 허용합니다.vTaskDelay;
driver/gpio.h– GPIO를 구성하고 제어하는 데 필요한 기능이 포함되어 있습니다.
sdkconfig.h– 프로젝트의 구성 파일을 포함합니다.

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "sdkconfig.h"

핀 할당

이 라인은 온보드 LED를 GPIO 2에 할당합니다. 보드 핀아웃과 일치하도록 다른 숫자로 변경하거나 다른 GPIO를 제어할 수 있습니다.

#define BLINK_GPIO 2

app_main(void)

ESP-IDF 프로젝트를 생성할 때 이 함수는 항상 호출되어 실행됩니다. 이 함수는 모든 ESP-IDF 애플리케이션용 코드를 작성해야 하는 곳으로, 아두이노 프로그래밍의 setup() 함수와 동일합니다. ESP32가 부팅되면 ESP-IDF 프레임워크가 app_main을 호출합니다.

void app_main(void)
{
    // your code goes here
}

app_main(void) 함수에서 BLINK_GPIO에 대한 이전 설정을 지우는 것으로 시작합니다:

gpio_reset_pin(BLINK_GPIO);

BLINK_GPIO를 출력으로 설정합니다. HIGH/LOW로 상태를 제어하기 위함입니다.

gpio_set_direction(BLINK_GPIO, GPIO_MODE_OUTPUT);

while(1)은 LED가 무한히 깜빡이도록 보장하는 무한 루프를 실행합니다. 이는 아두이노 프로그래밍의 loop() 함수와 유사합니다.

while (1) {
   // Turn LED ON
   printf("LED ON\n");
   gpio_set_level(BLINK_GPIO, 1);
   vTaskDelay(1000 / portTICK_PERIOD_MS); // Delay 1 second

   // Turn LED OFF
   printf("LED OFF\n");
   gpio_set_level(BLINK_GPIO, 0);
   vTaskDelay(1000 / portTICK_PERIOD_MS); // Delay 1 second
};

무한 루프 내부에서 직렬 모니터/터미널 탭에 "LED 켜짐"이라는 메시지를 인쇄합니다.

printf("LED ON\n");

BLINK_GPIO 레벨을 1로 설정하세요(LED를 켜기 위해 HIGH로 설정하는 것과 같습니다).

gpio_set_level(BLINK_GPIO, 1);

그런 다음 1000밀리초(1초)의 지연 시간을 추가하여 LED가 1초 동안 켜져 있다가 꺼지면서 깜박임 효과를 만듭니다.

vTaskDelay(1000 / portTICK_PERIOD_MS);

LED를 끄려면 비슷한 과정을 반복합니다.

// Turn LED OFF
printf("LED OFF\n");
gpio_set_level(BLINK_GPIO, 0);
vTaskDelay(1000 / portTICK_PERIOD_MS); // Delay 1 second

ESP-IDF Blink 예제를 ESP32 보드에 빌드하고 플래시합니다.

ESP32에 ESP-IDF 코드를 빌드하고 플래싱하려면 항상 다음 절차를 따라야 합니다.

플래시 방식(UART), COM 포트 번호, 대상 장치(ESP32)를 선택하고, 코드를 빌드한 후, 마지막으로 보드에 플래시하면 됩니다. 이 모든 명령은 VS Code 하단 메뉴 바에서 사용할 수 있습니다.

모든 옵션이 올바른지 확인하세요(프로젝트 마법사를 사용한 경우 이미 올바르게 구성되어 있을 수 있음).

VS Code ESP-IDF 모든 구성된 설정 UART COM 포트 대상 보드 확인

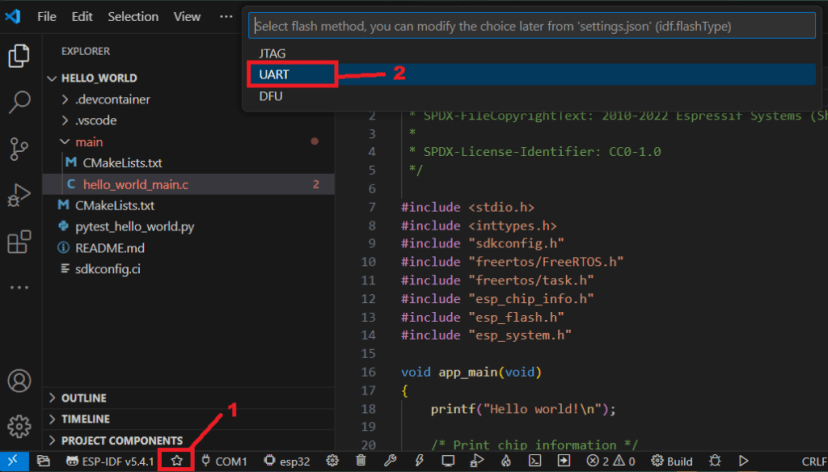

하지만 설정이 올바르지 않은 경우, 다음 지침에 따라 모든 것이 올바르게 설정되었는지 확인하세요. 먼저 " 별 " 아이콘을 클릭하고 플래시 방식을 UART 로 선택하세요 .

VS Code ESP-IDF 플래시 UART 옵션을 선택하여 플래시 ESP32 프로그래밍

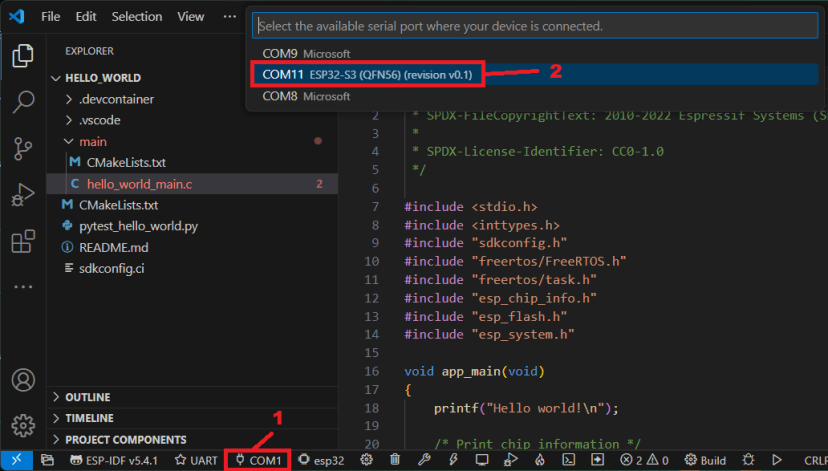

ESP32 보드가 컴퓨터에 연결된 상태에서 COM 포트(플러그 아이콘)를 클릭하고 ESP32를 나타내는 올바른 포트 번호를 선택합니다.

VS Code ESP-IDF 프로그래밍 ESP32 보드 올바른 COM 포트 번호 선택

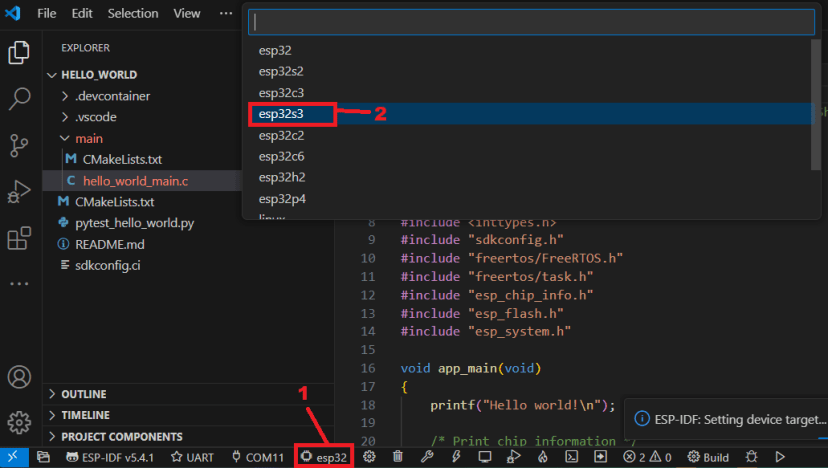

대상 장치도 선택해야 합니다. 하단 표시줄의 칩 아이콘을 클릭하세요. 제 경우에는 esp32s3 칩이 장착된 ESP32를 사용하고 있습니다.

VS 코드 ESP32 S3 또는 올바른 대상 장치 ESP-IDF를 선택하세요

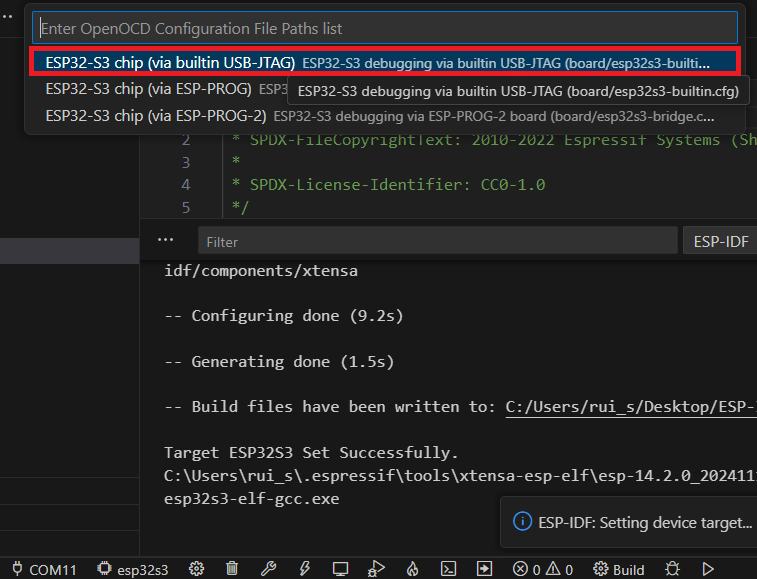

이 보드의 경우 ESP32-S 칩(내장 USB-JTAG를 통해) 구성도 선택해야 합니다 .

VS Code ESP-IDF 내장 USB JTAG 대상 장치를 통해 ESP32 S3 칩을 선택합니다.

마지막으로, VS Code 하단의 명령 모음에도 비슷한 옵션이 선택되어 있어야 합니다.

VS Code ESP-IDF 모든 구성된 설정 UART COM 포트 대상 보드 확인

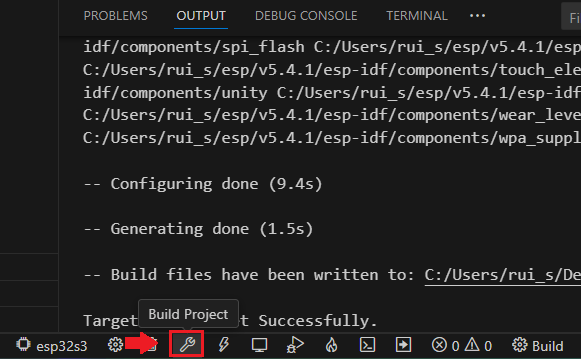

이제 아래 이미지에 표시된 것처럼 렌치 아이콘( 프로젝트 빌드 )을 클릭하여 프로젝트를 빌드할 수 있습니다.

VS 코드 빌드 프로젝트 예제 코드 ESP32 ESP-IDF

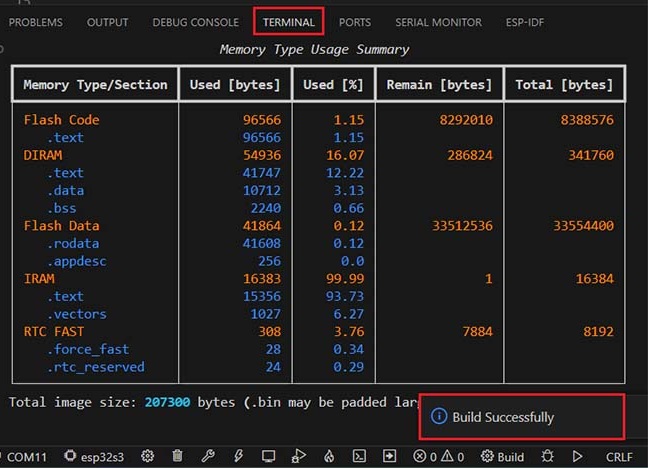

프로젝트를 처음 빌드할 때는 보통 시간이 조금 더 걸립니다. 완료되면 터미널 메뉴에 비슷한 메시지가 출력되고 " 빌드 성공 "이라는 메시지가 표시됩니다.

VS 코드 빌드 예제 프로젝트 ESP32 ESP-IDF 성공 메시지

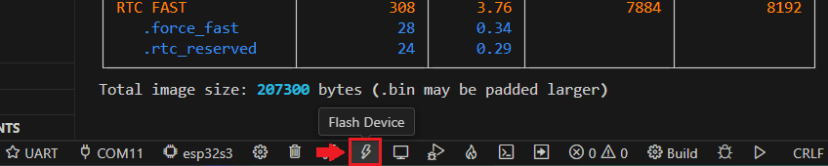

이제 마지막 단계입니다. " 장치 플래시 " 버튼(천둥 모양 아이콘) 을 클릭하여 ESP-IDF 프로젝트를 ESP32에 플래시할 수 있습니다 .

VS Code Flash Hello World 코드 프로젝트를 ESP32 ESP-IDF로 변환

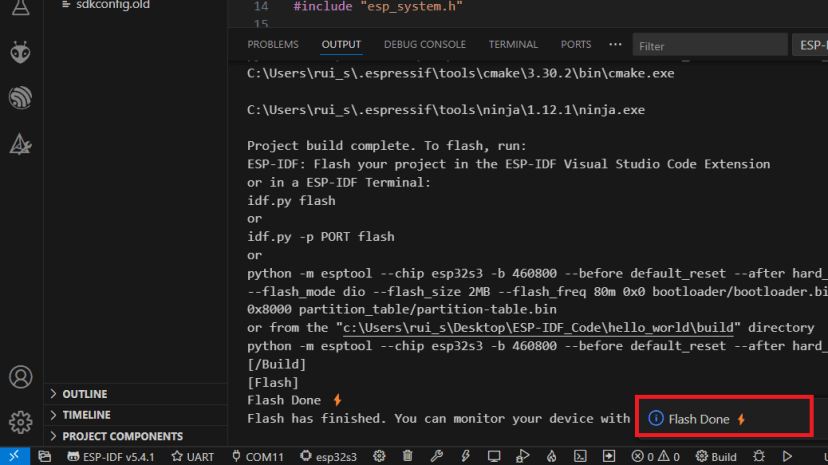

보드에 따라 ESP32의 온보드 BOOT 버튼을 길게 눌러 플래싱 모드로 전환해야 할 수도 있습니다. 프로세스가 완료되면 " 플래시 완료 "라는 정보 메시지가 나타납니다.

VS Code Flash Hello World 프로젝트를 ESP32 ESP-IDF로 완료 성공 메시지

데모

모든 단계를 따라왔다면 Blinking Code 예제가 보드에서 성공적으로 실행될 것입니다. 터미널 창을 열고 화면 아이콘으로 표시된 " Monitor Device " 도구를 클릭하세요.

VS 코드 터미널 창 모니터 장치 ESP32 ESP-IDF 열기

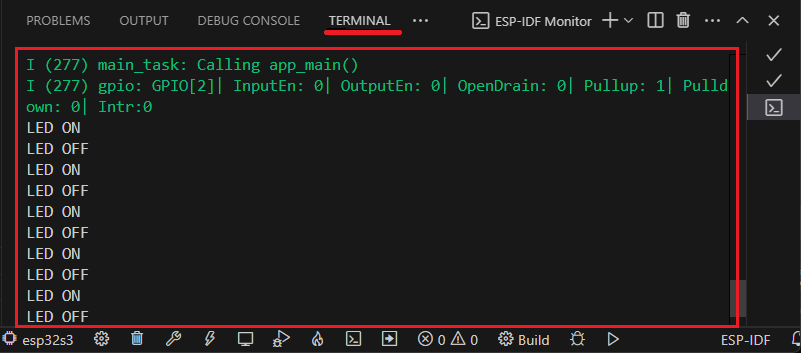

단말기는 " LED 켜짐 "과 " LED 꺼짐 " 메시지를 출력해야 합니다 . 이 과정은 무한히 반복됩니다.

ESP-IDF ESP32 프로젝트 VS 코드 터미널 창 모니터 테스트 깜박임 코드 예제 열기

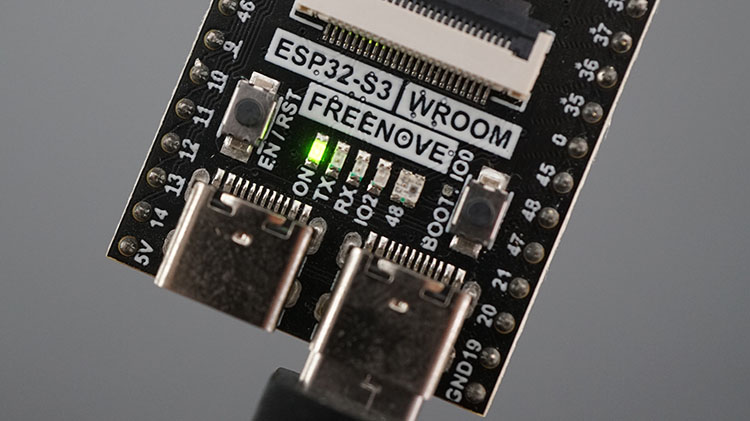

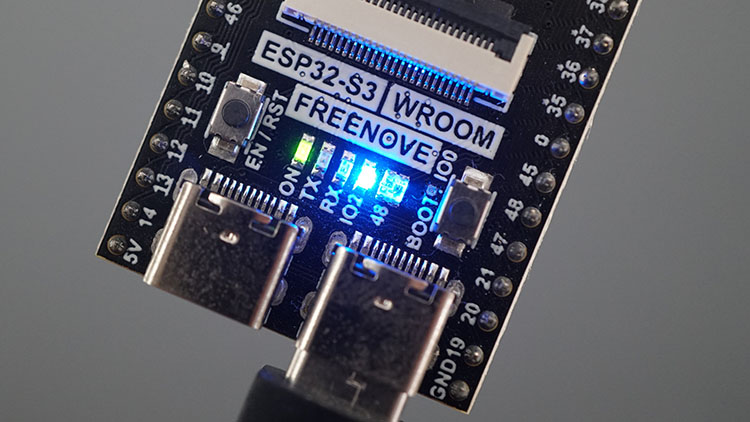

이제 보드에서 기본 LED 깜박임 예제가 실행됩니다. GPIO 2(이 보드에서는 IO2로 표시된 파란색 LED)가 1초 동안 켜집니다.

ESP32-S3 보드 LED ESP-IDF 켜짐 깜박임

그다음 1초 동안 꺼집니다.

ESP32-S3 보드 LED ESP-IDF OFF 깜박임

main.c 파일 에서 다음 줄을 수정하면 LED가 켜지고 꺼지는 시간을 변경할 수 있습니다.

vTaskDelay(1000 / portTICK_PERIOD_MS);

마무리하기

이 튜토리얼에서는 VS Code를 사용하여 ESP-IDF 프레임워크로 ESP32를 프로그래밍하고 간단한 LED 점멸 코드를 작성하는 방법을 배웠습니다. ESP-IDF는 Espressif에서 개발한 ESP32 보드 프로그래밍의 "공식적인 방법"입니다.

하드웨어에 대한 제어력이 향상되지만, 사용하기가 훨씬 복잡하고 하드웨어 및 구성에 대한 지식이 더 필요합니다. 따라서 ESP32를 처음 접한다면 Arduino IDE 또는 MicroPython 프로그래밍 으로 시작하는 것이 좋습니다 .

이 가이드는 시작하기 위한 기본 가이드였습니다. 도움이 되셨기를 바랍니다. ESP-IDF에 대한 더 많은 튜토리얼을 원하시면 알려주세요.

한편, ESP32 보드에 대해 자세히 알아보려면 ESP32 리소스(Arduino IDE 포함)를 확인하세요.
