MIPI CSI 및 오디오 입력을 지원하는 SBC용 HDMI 영상 및 오디오 캡처 보드.

Rockchip RK628D 기반 HDMI-to-MIPI-CSI 보드는 HDMI 비디오를 임베디드 시스템용 카메라 영상으로 변환합니다.



Firefly HDMI-to-MIPI-CSI 변환 보드는 HDMI 비디오 및 오디오 소스를 지원되는 Rockchip SoC용 MIPI-CSI 카메라 스트림으로 변환합니다. 이는 MIPI DSI 디스플레이 신호를 HDMI 출력으로 변환하는 Olimex MIPI-HDMI 어댑터 와는 완전히 반대되는 기능입니다 .



Rockchip RK628D 비디오 브리지 칩을 기반으로 설계된 이 보드는 8비트 및 10비트 비디오, RGB888 및 YUV420 색상 형식, 최대 4K 해상도(60fps)를 지원하는 HDMI 1.4/2.0 입력을 지원합니다. 출력 측면에서는 MIPI D-PHY v1.2를 준수하는 MIPI-CSI 인터페이스를 제공하며, YUV422 색상 형식의 비디오 출력을 최대 4K 해상도(30fps)까지 지원합니다. 오디오 출력은 3.5mm 헤드폰 잭과 온보드 핀 헤더를 통해 제공되므로 HDMI 캡처, 스마트 디스플레이, 마이크로 프로젝터 및 임베디드 비디오 변환 애플리케이션에 적합합니다.

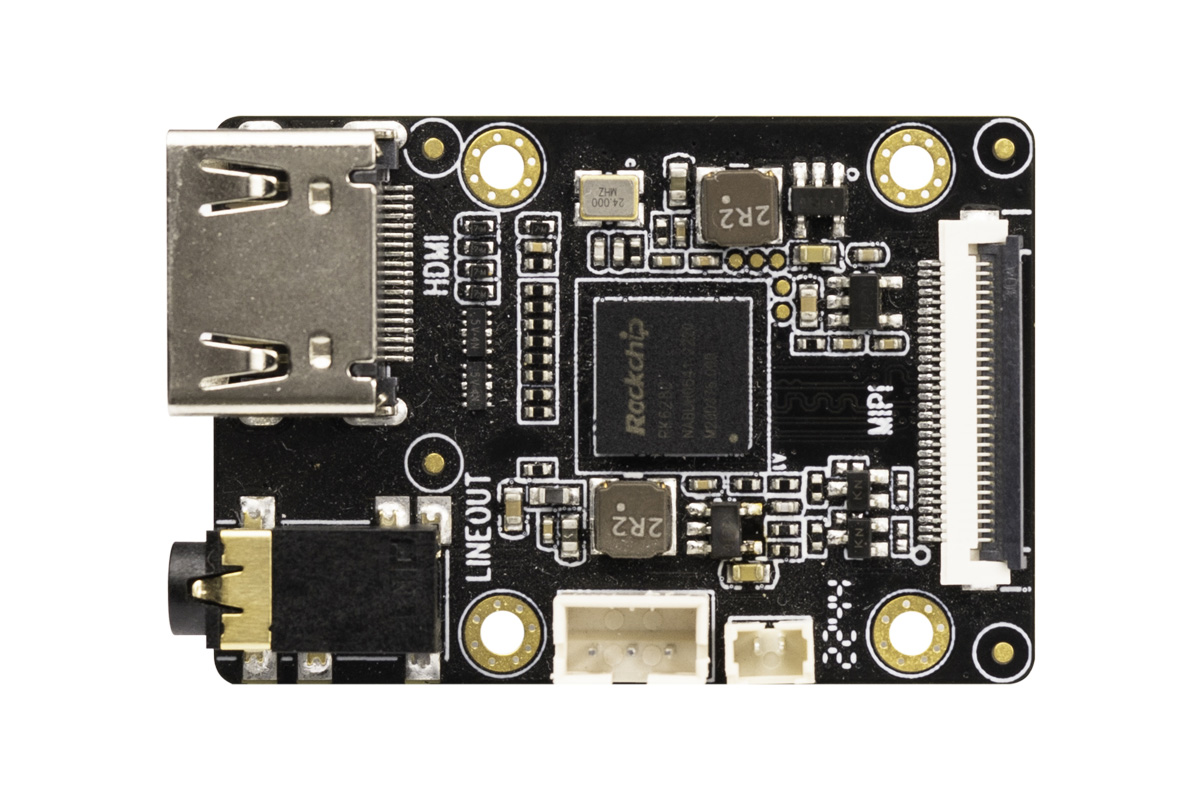

파이어플라이 HDMI-MIPI CSI 어댑터 보드



Firefly HDMI-to-MIPI-CSI 보드 사양:

메인 칩 – Rockchip RK628D HDMI-MIPI CSI-2 변환기

입력

HDMI 1.4 / HDMI 2.0 호환

컴포넌트별 8비트 및 10비트 비디오

색상 형식: RGB888, YUV420

최대 입력 해상도 – 3840 × 2160 @ 60fps (YUV420)

출력

MIPI CSI-2 규격 준수 (MIPI D-PHY v1.2)

출력 형식 – YUV422

인터페이스 – FFC/FPC 리본 케이블을 통한 MIPI CSI-2 (핀 개수 및 간격은 호스트 보드에 따라 다름)

지원되는 출력 해상도

3840 × 2160 @ 30fps

1920 × 1080 @ 60fps

1280 × 720 @ 60fps

720 × 480 @ 60fps

오디오

3.5mm 라인 출력 잭

3핀 2.0mm 라인 출력 헤더

2핀 1.25mm 라인 출력 헤더

HDMI 오디오를 아날로그 라인 출력으로 변환합니다.

전원 – 호스트 보드의 CSI 커넥터를 통해 전원이 공급됩니다.

크기 – 43.5 × 30 mm

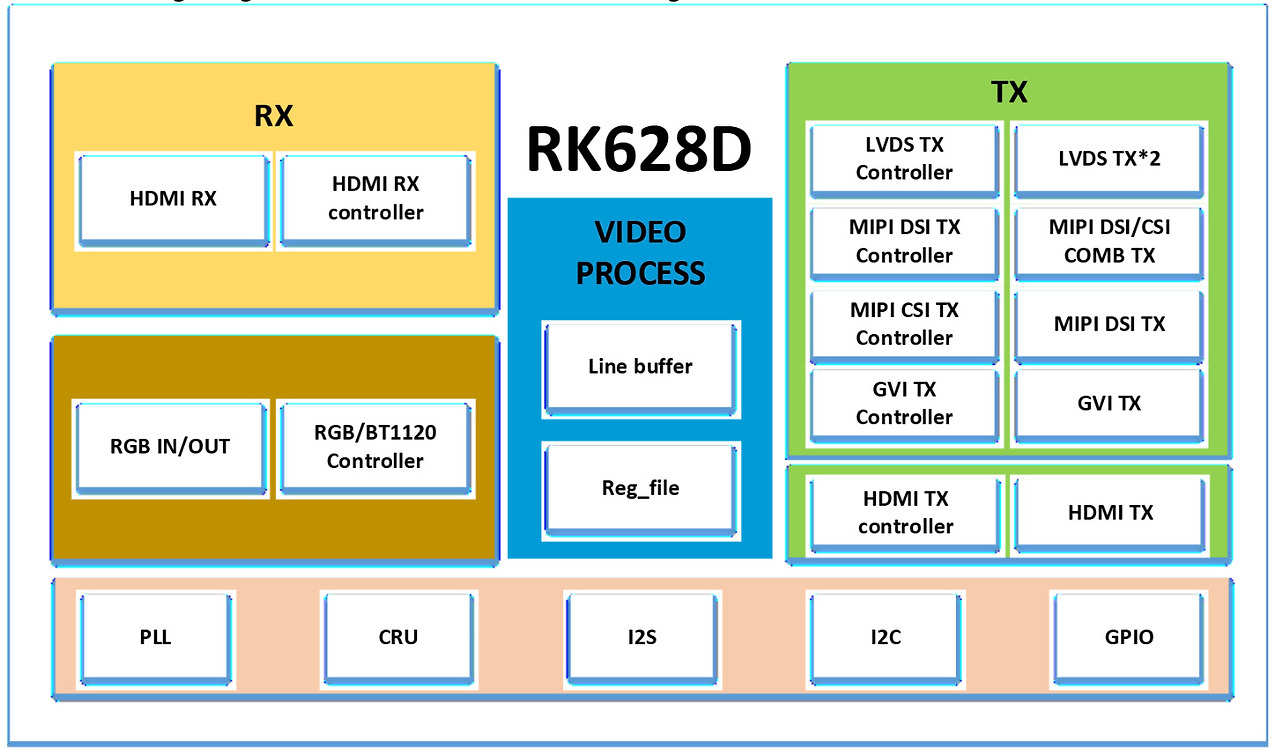

RK628D 블록 다이어그램





RK628D 블록 다이어그램



Firefly는 문서 페이지 에서 해당 보드가 RK3566 시리즈(AIO-3566JD4, ROC-RK3566-PC ), RK3568 시리즈(AIO-3568J, ROC-RK3568-PC/SE), RK3588 시리즈( ITX-3588J , AIO-3588Q ), RK3588S 시리즈( AIO-3588SJD4 , ROC -RK3588S-PC, AIO -3588SG ), RK3576 시리즈( ROC -RK3576-PC , AIO-3576Q) 및 RK3399 시리즈(CSI가 있는 보드에서 CSI-30p-CSI-24p 어댑터를 통해)를 포함한 Rockchip 솔루션과 호환된다고 언급합니다. 기본적으로 MIPI CSI 커넥터가 있는 모든 Rockchip 보드에서 사용 가능하며, 다운로드 페이지 에서 호환되는 Android 및 Linux 이미지를 찾을 수 있습니다 .

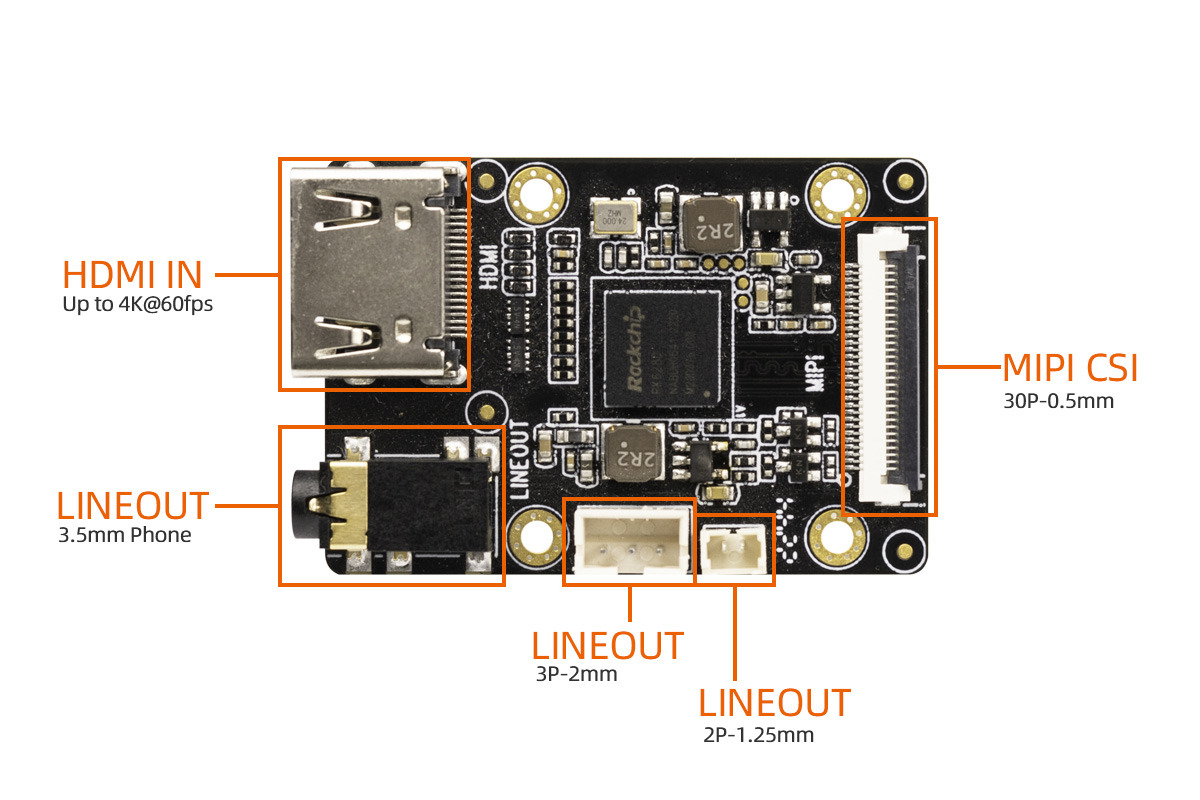

Firefly HDMI-MIPI CSI 어댑터 보드 인터페이스



하드웨어 연결





RK3566/RK3568/RK3588/RK3588S/RK3576 시리즈(상단), RK3399 시리즈(하단)용 하드웨어 연결



하드웨어 측면에서 RK628D 어댑터는 MIPI-CSI를 출력하는데, 이는 많은 SBC 및 개발 보드에서 사용되는 표준 물리적 인터페이스입니다. 따라서 이론적으로 SBC에 Firefly 표준에 따라 매핑된 MIPI-CSI 커넥터가 있다면 변환된 비디오를 수신할 수 있습니다. 하지만 두 가지 제한 사항이 있습니다.



1. Radxa를 비롯한 다른 SBC 제품군은 모두 동일한 CSI 커넥터, 레인 구성 또는 전원/접지 할당을 사용하지 않으며, Firefly에서 회로도를 제공하지 않기 때문에 이를 확인할 방법이 없습니다.
2. Linux에는 해당 보드에 맞는 RK628D 드라이버와 올바른 장치 트리 바인딩이 있어야 합니다. Firefly는 자사 보드용 RK628D 지원 커널과 DTB를 제공합니다. Radxa, Pine64, Orange Pi와 같은 다른 SBC 제조사는 커널에 RK628D 지원을 기본적으로 포함하지 않을 수 있습니다. 따라서 커널 지원이 없으면 하드웨어 신호는 CSI에 수신되더라도 커널이 HDMI 변환기를 카메라 입력으로 인식하지 못할 가능성이 높습니다.

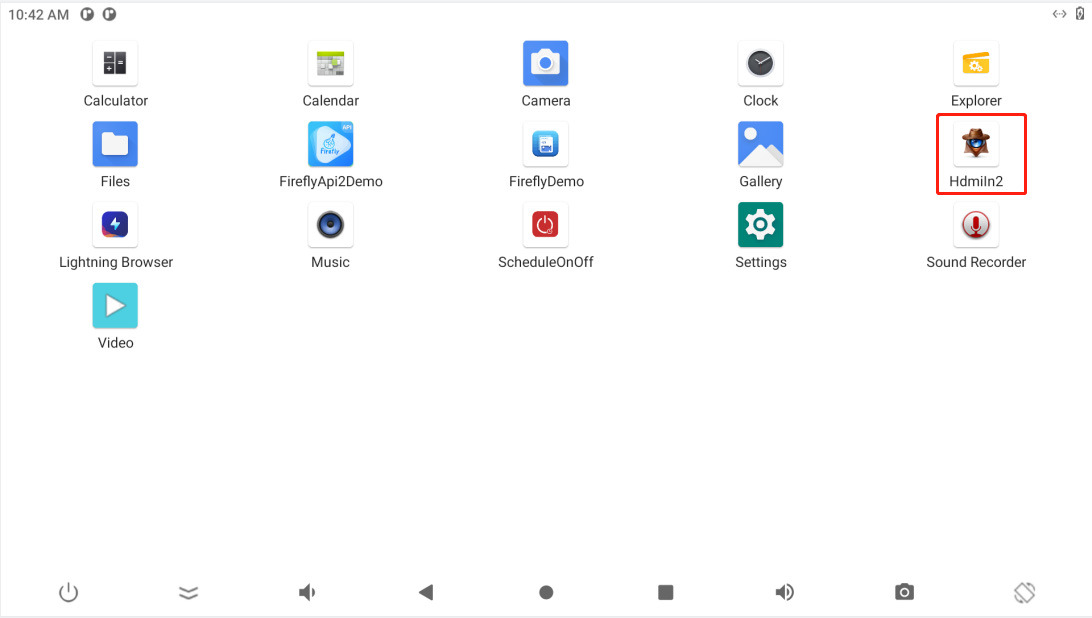

HDMIIn2 애플리케이션





HDMIIn2 애플리케이션(Firefly 이미지에 사전 설치되어 있음)





RK628D HDMI-MIPI 변환 구현에 대한 자세한 정보를 찾던 중, Taibai Jinxing(太白金星) 님이 공개된 정보와 추출한 Linux 드라이버를 사용하여 RK628D 기반 HDMI-MIPI 평가 보드를 설계한 레퍼런스 디자인을 발견했습니다. 하지만 그가 얻은 결과는 잘못된 화면 타이밍과 불충분한 LCD 바이어스 전압으로 인한 불안정한 디스플레이 동작뿐 아니라, PCB 설계 단계에서의 결함(예: 크리스털 크기 불일치)으로 인한 추가적인 하드웨어 제약까지 있었습니다. 이러한 문제들은 공식적인 RK628D 문서 없이는 작동하는 HDMI-MIPI 신호만으로는 안정적인 디스플레이 작동을 보장할 수 없다는 것을 보여줍니다. 또한 이 주제에 대한 매우 흥미로운 Reddit 게시글 도 찾았습니다 .







Rockchip RK628D 기반 HDMI-MIPI-CSI 변환 보드는 AliExpress에서 20.56달러에 구매할 수 있습니다 . 이와 유사한 기능을 제공하는 C790 HDMI-MIPI CSI HAT 는 이전에 Raspberry Pi 보드용으로 소개한 바 있으며, Waveshare HDMI-CSI 어댑터 나 Geekworm X1301 HDMI 루프 어댑터와 같은 다른 제품들도 있습니다 .
