ISD1820 은 다중 세그먼트 녹음이 가능한 소형 음성 녹음 및 재생 모듈입니다. 사용자는 내장된 저항값을 조절하여 각 용도에 맞는 고품질 녹음(8~20초)을 구현할 수 있습니다. 이 음성 녹음/재생 모듈은 최대 100년 동안 데이터를 보관하고 최대 10만 회의 삭제/녹음 주기를 지원하는 내장 플래시 메모리를 탑재하고 있습니다.
판매 파트넘버:
ISD1820 레코더/재생 모듈의 핀 설명
| 핀 이름 | 설명 |
| VCC | 직류 2.4-5.5V |
| 접지 | 지면 |
| FT | 피드스루(FeedThrough): 이 모드는 마이크가 스피커를 직접 구동하도록 합니다. |
| 녹화/녹화(버튼) | REC 입력은 액티브 하이(HIGH) 녹음 신호입니다. 모듈은 REC 핀이 HIGH일 때 녹음을 시작합니다. 이 핀은 녹음이 진행되는 동안 계속 HIGH 상태를 유지해야 합니다. REC 신호는 재생(PLAYL 또는 PLAYE) 신호보다 우선순위가 높습니다. |
| PE/PLAY-E (버튼) | 재생(에지 활성화): HIGH 전환이 감지되면 메시지 종료(EOM) 마커가 나타나거나 메모리 공간의 끝에 도달할 때까지 재생이 계속됩니다. |
| PL/PLAY-L (버튼) | 재생 기능은 레벨 활성화 방식으로 작동하며, 이 입력 핀의 레벨이 LOW에서 HIGH로 전환될 때 재생 사이클이 시작됩니다. |
| SPI | SP+ 및 SP‐ 핀은 임피던스가 8Ω만큼 낮은 스피커를 직접 구동할 수 있도록 합니다. 참고: 이것은 직렬/병렬 인터페이스 핀이 아닙니다. |
| 마이크 | 마이크 입력: 마이크 입력은 신호를 온칩 프리앰프로 전달합니다. |
보드 범례에서 핀 배치도를 쉽게 확인할 수 있습니다.

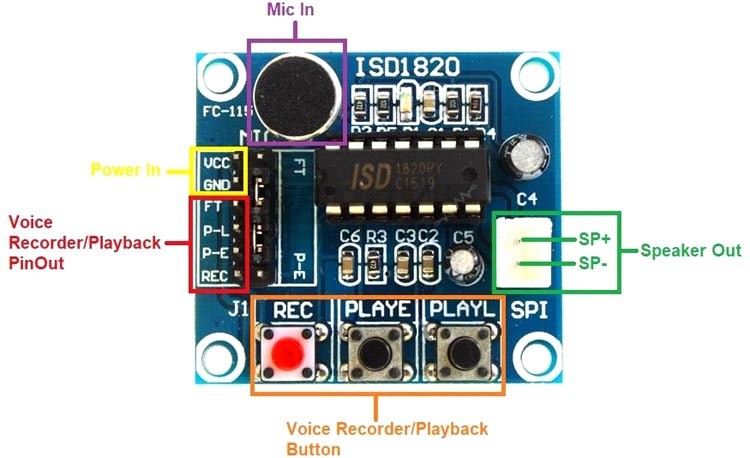

ISD1820 모듈 핀 배치도
특징
- 작동 전압: 2.4V ~ 5.5V DC의 넓은 전원 공급 범위
- 이 보드는 내장 오디오 앰프를 통해 8옴 0.5W 스피커를 직접 구동할 수 있습니다.
- 내장 마이크.
- 두 가지 작동 모드
- 독립 실행형 모드
- 마이크로컨트롤러 구동 모드
- 버튼식 인터페이스이며, 재생은 가장자리 또는 레벨 감지 방식으로 활성화할 수 있습니다.
- 최대 20초 분량의 오디오를 녹음하세요.
- 자동 전원 차단 모드(대기 모드)
- 크기(가로x세로x높이)는 cm 단위로 8 x 6 x 3입니다.
참고: 자세한 기술 정보는 이 페이지 하단에 링크된 ISD1820 데이터시트를 참조하십시오 .
ISD1820P 기반 음성 녹음기 모듈 보드의 대체 제품
ISD1820P 기반 음성 녹음기 모듈 보드와 호환되는 대체 제품은 다음과 같습니다.
- ISD1760 기반 음성 녹음 모듈
ISD1820 녹화/재생 모듈 - 개요
주요 음성 녹음/재생 IC는 ISD1820입니다.

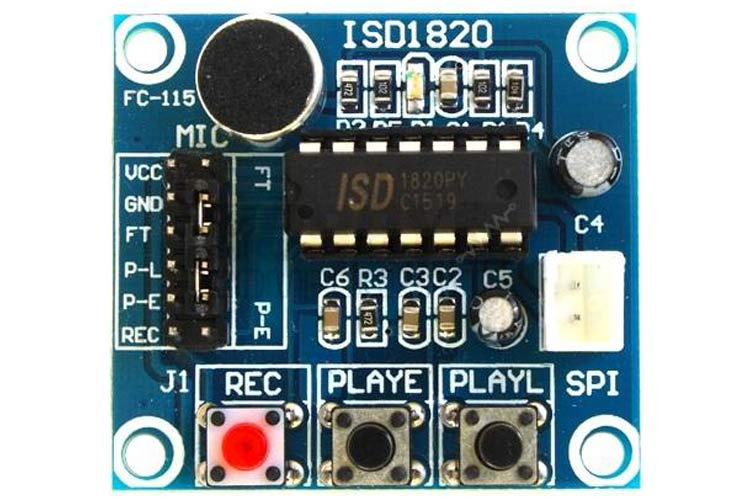

ISD1820 모듈 개요
이 ISD1820 음성 녹음/재생 모듈은 마이크로 녹음된 오디오 또는 마이크로컨트롤러를 통해 입력된 오디오를 고품질의 자연스러운 음성으로 재생합니다. 독립형 모드와 마이크로컨트롤러 구동 모드 두 가지 작동 모드를 지원하여 필요에 따라 쉽게 사용할 수 있으며, 온보드 저항값을 약간 변경하여 샘플링 주파수, 녹음 시간 및 음질을 유연하게 조절할 수 있습니다.

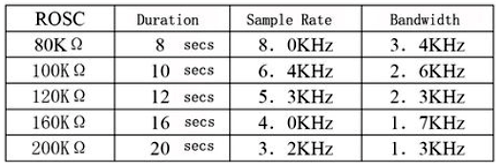

ISD1820 모듈 개요 표
이 모듈에서는 음성 신호를 온보드 마이크의 차동 입력 방식을 통해 입력할 수 있습니다.
출력의 경우, 모듈은 보드에서 직접 8Ω 0.5W 스피커 출력을 제공합니다.
음성 칩에 있는 음성을 재생하는 모드는 두 가지가 있습니다.
1. 에지 활성화 재생: 모듈이 해당 핀에서 HIGH 신호를 감지하면 재생 사이클을 시작합니다. 재생 사이클은 메시지 종료(EOM) 마커가 나타나거나 메모리 공간의 끝에 도달할 때까지 계속됩니다. 재생 사이클이 완료되면 장치는 자동으로 전원이 꺼지고 대기 모드로 전환됩니다.
2. 재생(레벨 활성화): 모듈이 이 핀에서 LOW에서 HIGH로의 신호 전환을 감지하면 재생 사이클이 시작됩니다. 재생은 PLAYL 핀이 LOW로 당겨지거나 메시지 종료(EOM) 마커가 감지되거나 메모리 공간의 끝에 도달할 때까지 계속됩니다. 재생 사이클이 완료되면 장치는 자동으로 대기 모드로 전환됩니다.
인터페이스 다이어그램
ISD1820 기반 음성 녹음 및 재생 모듈은 3개의 디지털 I/O 통신 핀을 통해 PIC , Arduino 등과 같은 모든 마이크로컨트롤러를 사용하여 쉽게 제어할 수 있습니다.

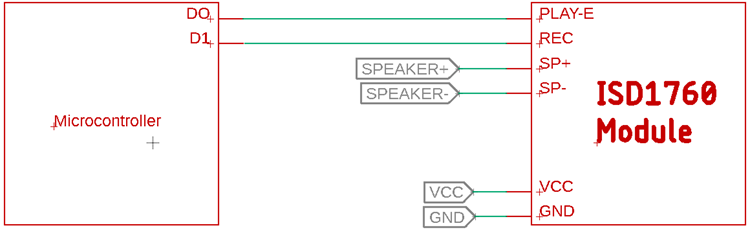

ISD1820 인터페이스 다이어그램
응용 프로그램
- 음성 녹음기
- 마이크로컨트롤러 기반 오디오 재생
- 음성 녹음기

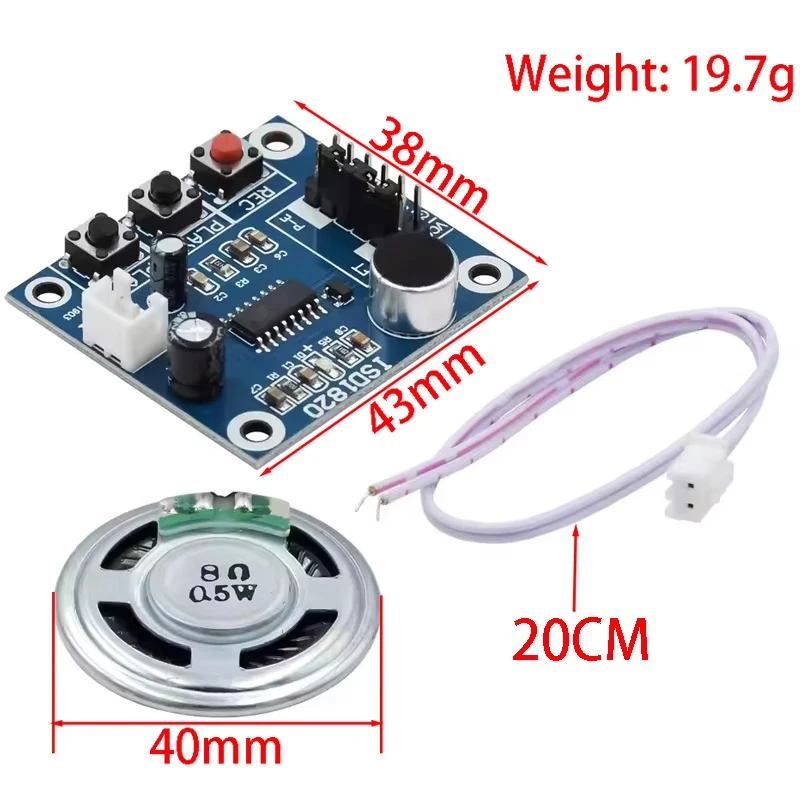

2D 모델
ISD1820 모듈의 크기는 아래와 같습니다.

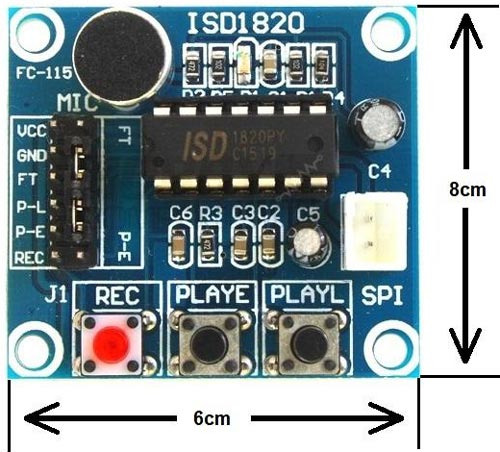

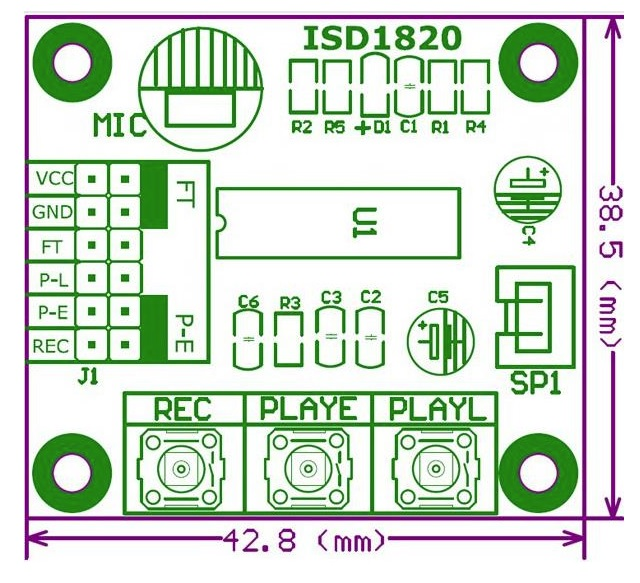

ISD1820 모듈 크기
