ESP32-C6 RGB LED 제어



ESP32-C6 마이크로컨트롤러에 내장된 RGB LED를 제어하는 ​​아두이노 코드가 포함되어 있습니다. 이 코드를 사용하면 LED 색상과 밝기를 간단하고 유연하게 관리할 수 있습니다.

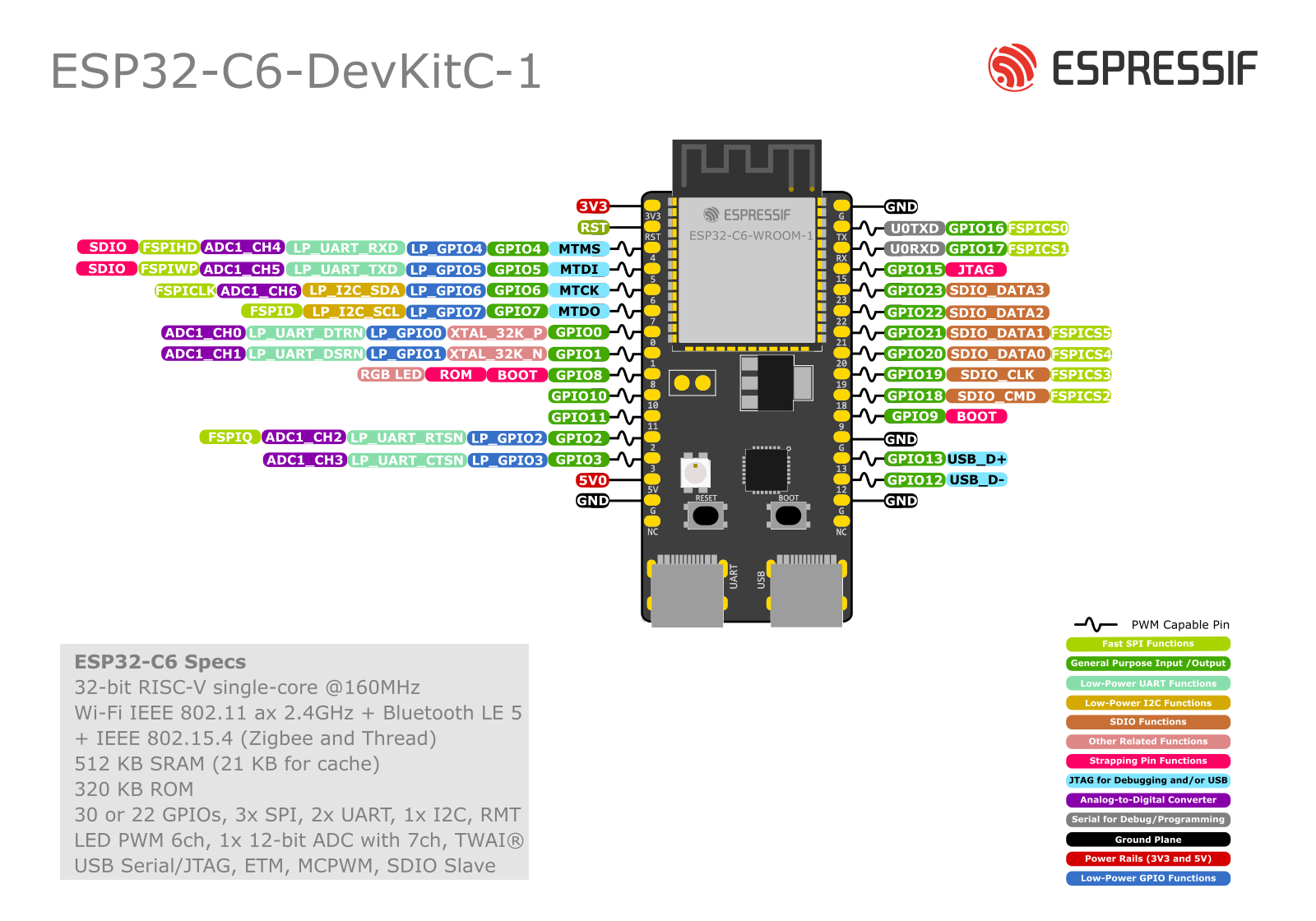

ESP32-C6에 내장된 RGB LED는 에 연결되어 있습니다 GPIO 8. 이는 코드에 이미 설정되어 있지만, 다른 구성 요소를 사용하거나 핀 구성을 수정하는 경우 알아두는 것이 중요합니다.



특징

• GPIO 8에 내장된 RGB LED를 간편하게 제어할 수 있습니다.
• 일반적인 색상에 대한 사전 정의된 색상 상수
• 밝기 조절 (0-100%)
• RGB 색상을 간단하게 설정할 수 있는 기능입니다.
• 다양한 색상과 패턴을 추가하여 쉽게 확장할 수 있습니다.
• 재미있는 패턴(숨쉬기, 무지개, 반짝임)이 담긴 예시 폴더



설치



arduino.cc 에서 Arduino IDE를 설치하세요.

Arduino IDE에 ESP32 보드 지원을 추가합니다.

아두이노 IDE를 엽니다.

파일 > 환경설정으로 이동하세요.

"추가 보드 관리자 URL"에 다음 URL을 추가하세요. https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

도구 > 보드 > 보드 관리자로 이동하세요.

"esp32"를 검색하여 최신 버전을 설치하세요.

Adafruit NeoPixel 라이브러리를 설치하세요:

Sketch > 라이브러리 포함 > 라이브러리 관리로 이동하세요.

"Adafruit NeoPixel"을 검색하세요.

최신 버전을 설치하세요



맞춤 설정

• 이 값은 내장 LED용 LED_PIN 8 으로 설정되어 있습니다 . 외부 LED를 사용하지 않는 한 이 값을 변경하지 마십시오 .
• RGB구조체 형식 으로 새로운 색상 정의를 추가하세요.
• setColor() 함수에 값(0~100)을 전달하여 밝기를 조절하세요.
• setColor()다양한 blinkColor()기능을 조합하여 새로운 조명 패턴을 만들어 보세요.
• BLINK_DURATION깜빡임 패턴의 속도를 변경하려면 수정하세요.
• 밝기 수준은 blinkColor()고정된 50% 값을 수정하여 사용자 지정할 수 있습니다.

기본 Blink 코드



#include <Adafruit_NeoPixel.h>
constexpr uint8_t LED_PIN = 8;
constexpr uint8_t NUM_LEDS = 1;
Adafruit_NeoPixel rgbLed(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);
struct RGB {
    uint8_t r, g, b;
};

constexpr RGB COLOR_OFF   = {0, 0, 0};
// ...Feel free to add more colors here...
constexpr RGB CUSTOM_COLOR = {255, 0, 255};

void setColor(const RGB& color, uint8_t brightness = 100) {
    uint16_t scale = (uint16_t)brightness * 255 / 100;
    uint8_t r = (uint8_t)(((uint16_t)color.r * scale) / 255);
    uint8_t g = (uint8_t)(((uint16_t)color.g * scale) / 255);
    uint8_t b = (uint8_t)(((uint16_t)color.b * scale) / 255);
    rgbLed.setPixelColor(0, rgbLed.Color(r, g, b));
    rgbLed.show();
}

void setup() {
    rgbLed.begin();
    rgbLed.show();
}

void loop() {
    setColor(CUSTOM_COLOR, 50); // 50% brightness
    delay(1000);
    setColor(COLOR_OFF);
    delay(1000);
}





페이드 인 아웃 코드



#include <Adafruit_NeoPixel.h>

constexpr uint8_t LED_PIN = 8;
constexpr uint8_t NUM_LEDS = 2;
Adafruit_NeoPixel rgbLed(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);

const uint8_t BASE_R = 180, BASE_G = 0, BASE_B = 255; // purple

void setup() {
  rgbLed.begin();
  rgbLed.show();
}

inline uint8_t scaleColor(uint8_t base, uint8_t level) {
  return (uint8_t)((uint16_t)base * level / 255);
}

void loop() {
  for (int i = 0; i < 512; ++i) {
    uint8_t level = (i < 256) ? i : (511 - i);

    rgbLed.setPixelColor(0, rgbLed.Color(
      scaleColor(BASE_R, level),
      scaleColor(BASE_G, level),
      scaleColor(BASE_B, level)));

    if (NUM_LEDS > 1) {
      uint8_t inv = 255 - level;
      rgbLed.setPixelColor(1, rgbLed.Color(
        scaleColor(BASE_R, inv),
        scaleColor(BASE_G, inv),
        scaleColor(BASE_B, inv)));
    }

    rgbLed.show();
    delay(5);
  }
}





무지개 사이클 HSV Color

#include <Adafruit_NeoPixel.h>
#include <cmath>

constexpr uint8_t LED_PIN = 8;
constexpr uint8_t NUM_LEDS = 1;

Adafruit_NeoPixel rgbLed(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);

// brightness variable (0-255)
uint8_t brightness = 255;

struct RGB { uint8_t r, g, b; };

RGB hsvToRgb(float h, float s, float v) {
  float c = v * s;
  float x = c * (1 - fabs(fmod(h / 60.0f, 2) - 1));
  float m = v - c;
  float r=0, g=0, b=0;
  if (h < 60) { r=c; g=x; }
  else if (h < 120) { r=x; g=c; }
  else if (h < 180) { g=c; b=x; }
  else if (h < 240) { g=x; b=c; }
  else if (h < 300) { r=x; b=c; }
  else { r=c; b=x; }
  return {
    (uint8_t)((r+m) * brightness),
    (uint8_t)((g+m) * brightness),
    (uint8_t)((b+m) * brightness)
  };
}

void setup() {
  rgbLed.begin();
  rgbLed.show();
}

void setColor(const RGB &c) {
  rgbLed.setPixelColor(0, rgbLed.Color(c.r, c.g, c.b));
  rgbLed.show();
}

void loop() {
  constexpr float cycleMs = 6000.0f; // 6 second full loop
  unsigned long ms = millis();
  float hue = fmod(ms, (unsigned long)cycleMs) / cycleMs * 360.0f;
  RGB c = hsvToRgb(hue, 1.0f, 1.0f);
  setColor(c);
  delay(10); // smooth
}





랜덤 컬러 폭죽



#include <Adafruit_NeoPixel.h>

constexpr uint8_t LED_PIN = 8;
constexpr uint8_t NUM_LEDS = 1;

// brightness variable (0-255 range)
constexpr uint8_t brightness = 255;

Adafruit_NeoPixel rgbLed(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  rgbLed.begin();
  rgbLed.setBrightness(brightness);
  rgbLed.show();
  randomSeed(analogRead(A0)); // seed randomness (A0 floating is fine)
}

void setColor(uint8_t r, uint8_t g, uint8_t b) {
  rgbLed.setPixelColor(0, rgbLed.Color(r, g, b));
  rgbLed.show();
}

void loop() {
  uint8_t r = random(0, 256);
  uint8_t g = random(0, 256);
  uint8_t b = random(0, 256);
  setColor(r, g, b);
  delay(150 + random(0, 400));
  setColor(0, 0, 0);
  delay(50 + random(0, 200));
}
