ESP32-C6 포모도로 Pomodoro 타이머 만들기 V1

여러 기능이 들어간 만능 타이머를 만들어 본다. 이 타이머가 유용한 이유는 30초 1분 정도 스쿼트, 플랭크 훈련한다든가, 포모도로 타이머로 집중시간을 지키는 것 등 다양한 용도로 사용할 수 있다.



한 번에 완벽한 것은 없다. 일단 시작은 작게 한다. 버튼이 들어간 포모도로 타이머를 제작하기로 한다. 사용한 부품은 다음과 같습니다. 가장 빠르게 시작할 수 있는 방법을 찾는다.





사용 부품

• ESP32-C6 개발 모듈 - 마이크로 컨트롤러
• 버튼 1개 - 스타트, 퍼즈, 브레이크 타임 시작 등
• 부저 1개 - 알람
• OLED ssd1306 - 상태 디스플레이
• 저항 330오옴 3개 - RGB LED 4핀 캐쏘드 타입

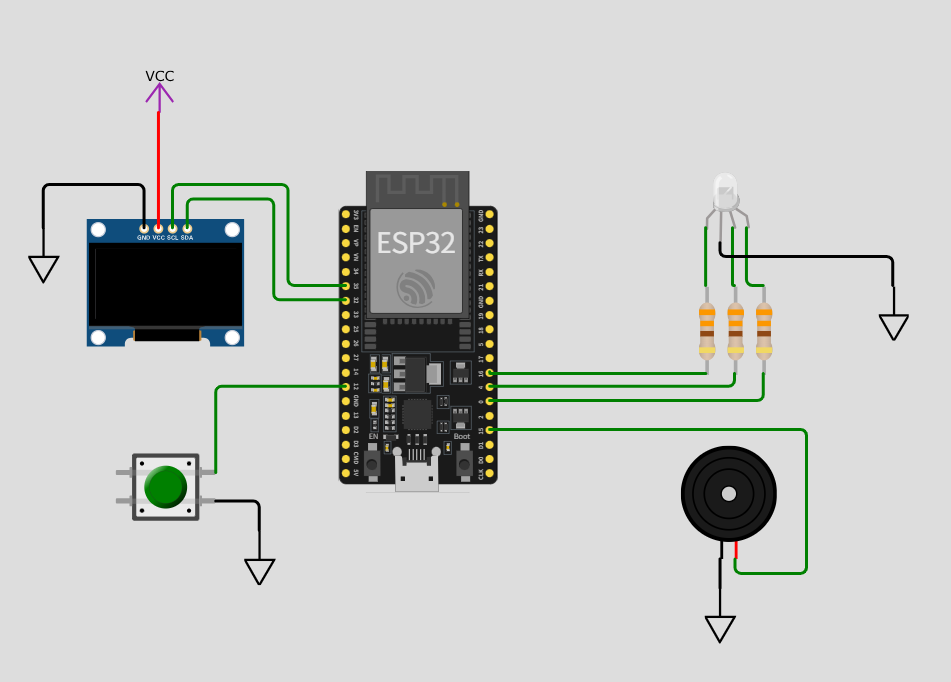

회로도 - 온라인 회로 시뮬레이션 사이트 wokwi 사이트에서 작업 5분



정확한 연결 핀 번호는 이미지 아래 테이블과 코드를 확인하세요.









ESP32-C6을 사용했으므로 핀 번호는 다를 수 있지만 제대로 할당해주면 사용에는 지장이 없습니다.



코드에 보면 핀 할당 번호가 나와있는데 아래 표를 참고하세요.

ESP32	부품
22	BUTTON_PIN
13	BUZZER_PIN
10	RGB lED RED
1	RGB lED GREEN
0	RGB lED BLUE
SCL 7	Wire.begin(6, 7);
SDA 6	Wire.begin(6, 7);





⏱ 포모도로 기법 요약:



포모도로 기법은 25분 작업 단위(포모도로)로 업무에 집중한 후 5분간 짧은 휴식을 취하도록 돕습니다. 포모도로 4회 후에는 15~20분간의 긴 휴식을 가집니다. 이 구조는 집중력을 유지하도록 뇌를 훈련시키고, 정신적 피로를 줄이며, 공부나 코딩 세션을 훨씬 효율적으로 만듭니다.



특히 학생, 프로그래머, 메이커, 엔지니어 등 미루는 습관을 버리고 성과를 내고자 하는 모든 분에게 탁월한 방법입니다!



이 프로젝트를 사랑하게 될 이유:



✅ESP32와 아두이노 애호가를 위한 훌륭한 초보자 프로젝트

✅전자공학 + 생산성 향상 기능을 결합

✅LED, Wi-Fi 동기화, 버튼 등으로 업그레이드 가능

✅코딩 실력과 집중력 습관 모두 향상시켜 줍니다



아래 코드 동작에 관한 설명입니다.



1. 프로그램 업로드가 끝나면 초기 상태가 디스플레이 - 동작 안합니다.

2. 버튼을 누르면 부저가 3번 울리고 25분에서 시간이 줄어듭니다.

    - RGB LED는 지금 어떤 상태에 있는지 시각적으로 알려줍니다.

3. 25분씩 동작하고 끝나면 부저소리와 함께 짧은 휴식 5분이 실행합니다. - 정지 상태

4. 버튼을 누르면 짧은 휴식 5분이 시작합니다.

5. 3번과 4번이 3번인가 4번 실행하고 나면 15분 긴 휴식이 마찬가지로 버튼을 누르면 시작합니다.

6. 다시 1번으로 돌아가 포모도로 동작을 시작합니다.



전체 코드입니다. 이 코드를 개선하여



1. 버튼을 2~3개 추가하여 사용자 인터페이스를 강화합니다. 모드 세팅, 소리와 RGB 동작 on off 등

2. 조그 셔틀을 달아 원하는 시간(초, 분 단위)로 줄어들면서 알람을 반복하여 주도록 합니다. 플랭크 시간 등

3. 캐소드 타입 RGB LED 제거하고 보드 위의 WLED 사용

4. 딥 슬립 모드 적용하여 전원 절약

5. 인터넷 연결 기능 - 실제 시간처럼 동작할 때 NPT 서버에서 시간을 가져와 정확성 유지 목적

7. 충전 니튬 폴리머 배터리로 동작하게





욕심을 낸다면



• 네트워크 연결 기능 - 프로비전저닝 기능 추가
• 스마트 폰 블루투스 설정 기능 추가
• OTA - 원격 펌웨어 업데이트 기능 추가
• 가속도 센서를 달아 신호 분석하여 동일한 작업 수행시 자동으로 카운팅이 되게 함. 푸쉬업, 턱걸이, 문 열고 닫힌 횟수 등 카운팅





2026년이 시작되었어요. 서두르지 마세요. 원하시는 대로 될 겁니다. 늘 즐거운 개발하세요. 감사합니다.





#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Adafruit_NeoPixel.h>

// OLED display settings
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// Pin definitions
#define BUTTON_PIN 22      // Connect one side of button here
#define BUZZER_PIN 13     // Buzzer positive

// RGB LED Pins
#define RED_PIN 10
#define GREEN_PIN 1
#define BLUE_PIN 0

// Pomodoro timing constants (in seconds) - CHANGED NAMES
#define POMODORO_DURATION 25 * 60  // 25 minutes
#define SHORT_BREAK_DURATION 5 * 60     // 5 minutes
#define LONG_BREAK_DURATION 15 * 60     // 15 minutes

// led
constexpr uint8_t LED_PIN = 8;
constexpr uint8_t NUM_LEDS = 1;
Adafruit_NeoPixel rgbLed(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);
struct RGB {
    uint8_t r, g, b;
};
constexpr RGB COLOR_OFF   = {0, 0, 0};

// States
enum TimerState {
  STOPPED,
  RUNNING,
  PAUSED
};

enum PomodoroPhase {
  POMODORO,
  SHORT_BREAK,
  LONG_BREAK
};

void setColor(const RGB& color, uint8_t brightness = 100) {
    uint16_t scale = (uint16_t)brightness * 255 / 100;
    uint8_t r = (uint8_t)(((uint16_t)color.r * scale) / 255);
    uint8_t g = (uint8_t)(((uint16_t)color.g * scale) / 255);
    uint8_t b = (uint8_t)(((uint16_t)color.b * scale) / 255);
    rgbLed.setPixelColor(0, rgbLed.Color(r, g, b));
    rgbLed.show();
}

// Global variables
TimerState currentState = STOPPED;
PomodoroPhase currentPhase = POMODORO;
unsigned long remainingTime = POMODORO_DURATION;  // CHANGED HERE
unsigned long lastUpdateTime = 0;
int pomodoroCount = 0;
bool buttonPressed = false;
bool lastButtonState = HIGH;

void setup() {

  rgbLed.begin();
  setColor(COLOR_OFF);

  Serial.begin(115200);
  Wire.begin(6, 7);
  // Initialize pins
  pinMode(BUTTON_PIN, INPUT_PULLUP);  // ESP32 internal pull-up
  pinMode(BUZZER_PIN, OUTPUT);

  // Initialize RGB LED pins
  pinMode(RED_PIN, OUTPUT);
  pinMode(GREEN_PIN, OUTPUT);
  pinMode(BLUE_PIN, OUTPUT);

  // Initialize OLED
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }

  display.clearDisplay();
  display.setTextColor(WHITE);
  display.setTextSize(1);

  Serial.println("Pomodoro Timer Ready!");
  updateRGB(); // Set initial RGB color
  updateDisplay();
}

void loop() {
  handleButton();
  updateTimer();
  delay(50); // Small delay for debouncing
}


// RGB LED Control Function - COMMON ANODE VERSION
void updateRGB() {
  // For Common Anode: HIGH = OFF, LOW = ON
  // Turn off all colors first (set all to HIGH)
  digitalWrite(RED_PIN, HIGH);
  digitalWrite(GREEN_PIN, HIGH);
  digitalWrite(BLUE_PIN, HIGH);

  // Set color based on state and phase
  if (currentState == PAUSED) {
    // Blue for paused
    digitalWrite(BLUE_PIN, LOW);  // LOW turns ON for common anode
    Serial.println("RGB: Blue (Paused)");
  }
  else if (currentState == RUNNING) {
    if (currentPhase == POMODORO) {
      // Red for pomodoro running
      digitalWrite(RED_PIN, LOW);  // LOW turns ON for common anode
      Serial.println("RGB: Red (Pomodoro Running)");
    } else {
      // Green for break running
      digitalWrite(GREEN_PIN, LOW);  // LOW turns ON for common anode
      Serial.println("RGB: Green (Break Running)");
    }
  }
  else { // STOPPED state
    digitalWrite(RED_PIN, HIGH);
    digitalWrite(GREEN_PIN, HIGH);
    digitalWrite(BLUE_PIN, HIGH);
  }
}


void handleButton() {
  bool currentButtonState = digitalRead(BUTTON_PIN);
  static unsigned long lastDebounceTime = 0;
  static bool lastStableState = HIGH;

  // Debounce logic
  if (currentButtonState != lastStableState) {
    lastDebounceTime = millis();
  }

  if ((millis() - lastDebounceTime) > 50) {
    // State is stable
    if (currentButtonState != lastButtonState) {
      lastButtonState = currentButtonState;

      if (currentButtonState == LOW) {
        // Button pressed - handle single click
        if (currentState == STOPPED) {
          startTimer();
        } else if (currentState == RUNNING) {
          pauseTimer();
        } else if (currentState == PAUSED) {
          resumeTimer();
        }
      }
    }
  }

  lastStableState = currentButtonState;

  // Long press detection (separate from debouncing)
  static unsigned long pressStartTime = 0;
  if (currentButtonState == LOW) {
    if (pressStartTime == 0) {
      pressStartTime = millis();
    } else if (millis() - pressStartTime > 2000) {
      restartTimer();
      pressStartTime = 0;
      // Wait for button release
      while(digitalRead(BUTTON_PIN) == LOW) {
        delay(50);
      }
    }
  } else {
    pressStartTime = 0;
  }
}

void startTimer() {
  currentState = RUNNING;
  lastUpdateTime = millis();
  playBuzzer();
  updateRGB(); // Update RGB color
  Serial.println("Timer started");
}

void pauseTimer() {
  currentState = PAUSED;
  playBuzzerOnce();
  updateRGB(); // Update RGB color
  Serial.println("Timer paused");
}

void resumeTimer() {
  currentState = RUNNING;
  lastUpdateTime = millis();
  playBuzzerOnce();
  updateRGB(); // Update RGB color
  Serial.println("Timer resumed");
}

void restartTimer() {
  currentState = STOPPED;
  resetTimer();
  playBuzzerOnce();
  updateRGB(); // Update RGB color
  Serial.println("Timer restarted");
}

void resetTimer() {
  switch(currentPhase) {
    case POMODORO:
      remainingTime = POMODORO_DURATION;  // CHANGED HERE
      break;
    case SHORT_BREAK:
      remainingTime = SHORT_BREAK_DURATION;  // CHANGED HERE
      break;
    case LONG_BREAK:
      remainingTime = LONG_BREAK_DURATION;  // CHANGED HERE
      break;
  }
  playBuzzer();
  updateDisplay();
}

void updateTimer() {
  if (currentState != RUNNING) return;

  unsigned long currentTime = millis();

  if (currentTime - lastUpdateTime >= 1000) { // Update every second
    if (remainingTime > 0) {
      remainingTime--;
      lastUpdateTime = currentTime;
      updateDisplay();
    } else {
      // Timer completed
      timerComplete();
    }
  }
}

void timerComplete() {
  currentState = STOPPED;
  playBuzzer();

  // Move to next phase
  switch(currentPhase) {
    case POMODORO:
      pomodoroCount++;
      if (pomodoroCount % 4 == 0) {
        currentPhase = LONG_BREAK;
        Serial.println("Pomodoro completed! Time for long break.");
      } else {
        currentPhase = SHORT_BREAK;
        Serial.println("Pomodoro completed! Time for short break.");
      }
      break;

    case SHORT_BREAK:
    case LONG_BREAK:
      currentPhase = POMODORO;
      Serial.println("Break completed! Time for next pomodoro.");
      break;
  }

  resetTimer();
  updateRGB(); // Update RGB color when phase changes
  updateDisplay();
}

void playBuzzer() {
  // Play completion sound
  for (int i = 0; i < 3; i++) {
    digitalWrite(BUZZER_PIN, HIGH);
    delay(200);
    digitalWrite(BUZZER_PIN, LOW);
    delay(200);
  }
}

void playBuzzerOnce() {
    digitalWrite(BUZZER_PIN, HIGH);
    delay(200);
    digitalWrite(BUZZER_PIN, LOW);
    delay(200);
  }

void updateDisplay() {
  display.clearDisplay();

  // Display current phase
  display.setCursor(0, 0);
  display.setTextSize(2);

  switch(currentPhase) {
    case POMODORO:
      display.print("POMODORO");
      break;
    case SHORT_BREAK:
      display.print("BREAK");
      break;
    case LONG_BREAK:
      display.print("LONG BREAK");
      break;
  }

  // Display timer state
  display.setCursor(0, 17);
  display.setTextSize(1);
  switch(currentState) {
    case RUNNING:
      display.print("RUNNING");
      break;
    case PAUSED:
      display.print("PAUSED");
      break;
    case STOPPED:
      display.print("STOPPED");
      break;
  }

  // Display pomodoro count
  display.setCursor(70, 17);
  display.print("Count: ");
  display.print(pomodoroCount);

  // Display time
  display.setCursor(0, 26);
  display.setTextSize(3);

  int minutes = remainingTime / 60;
  int seconds = remainingTime % 60;

  if (minutes < 10) display.print("0");
  display.print(minutes);
  display.print(":");
  if (seconds < 10) display.print("0");
  display.print(seconds);

  // Display instructions
  display.setCursor(0, 48);
  display.setTextSize(1);
  display.print("Press:Start/Stop");

    // Display instructions
  display.setCursor(0, 57);
  display.setTextSize(1);
  display.print("Hold:Restart");

  display.display();
}







다음 유튜브 영상으로 만든 코드 참고한다. 코드 깃 허브 링크



참고 링크
