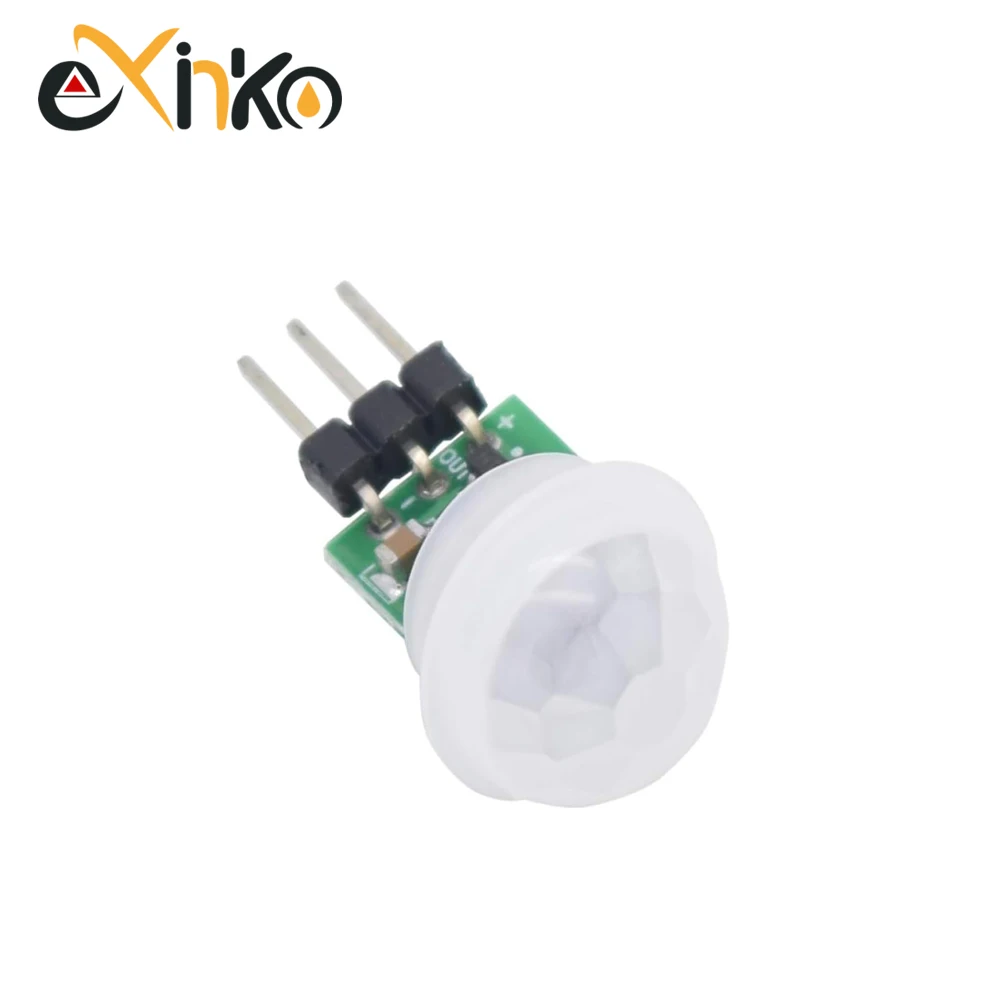

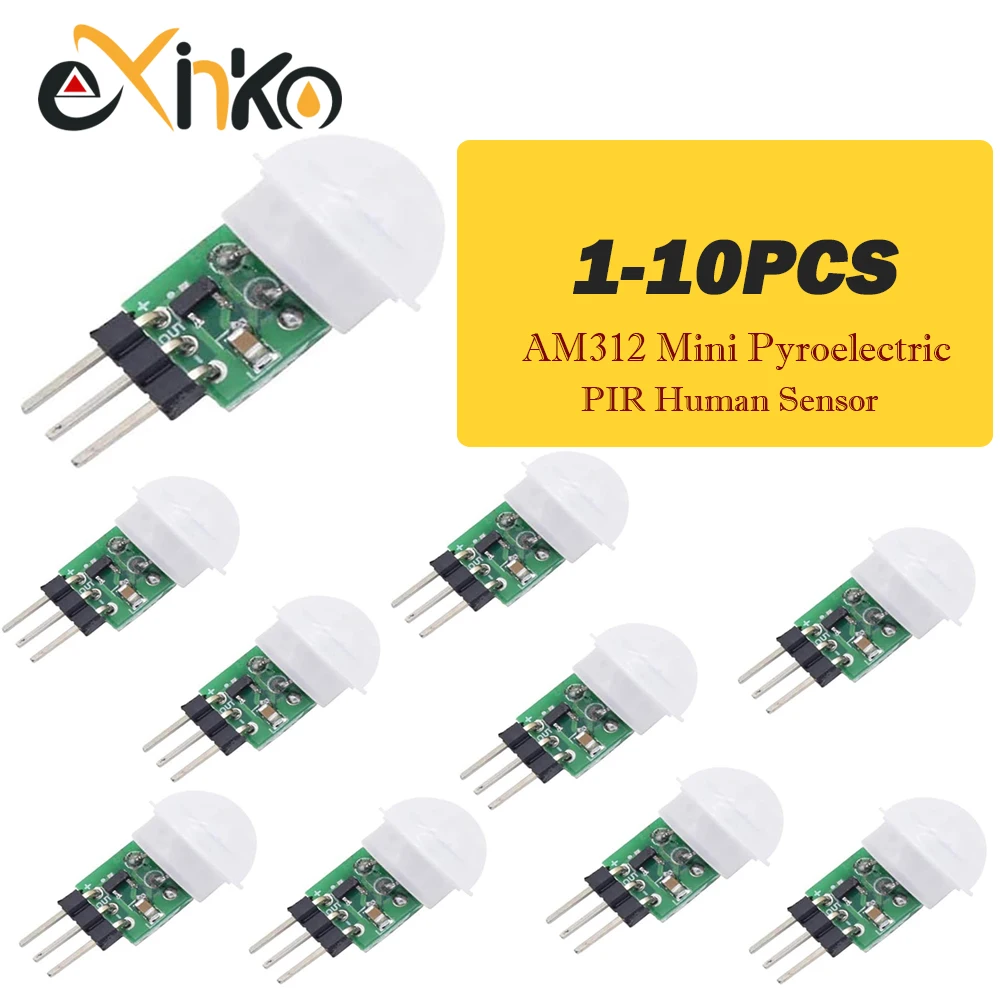

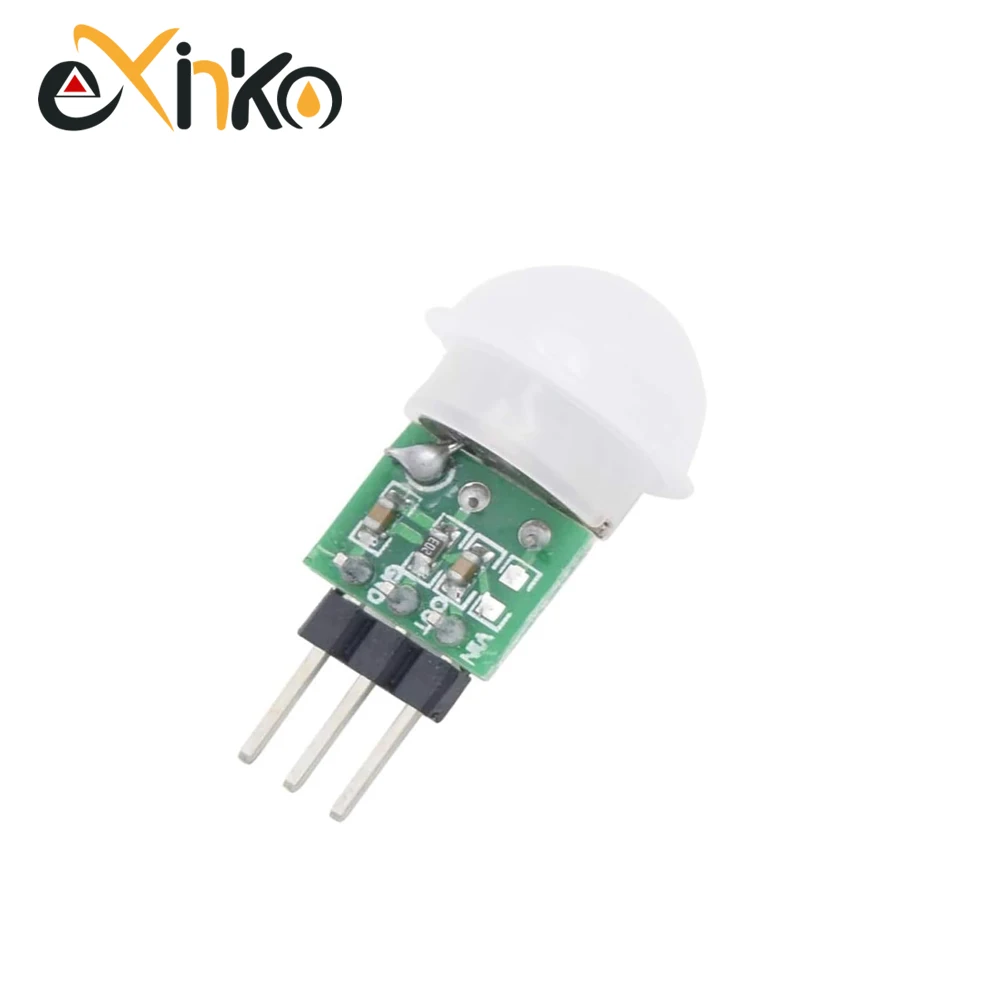

AM312 미니 PIR 인체감지 모션 센서



AM312 미니 초전기 PIR 인간 센서 모듈 PIR 적외선 IR 센서 바디 수동 모션 적외선 IR 감지기



미니 IR 초전기 적외선 PIR 모션 인간 센서 자동 감지기 HC-SR312 모듈 AM312 센서 DC 2.7 ~ 12V



미니 IR 적외선 PIR 인체 동작 감지 센서 모듈

AM312 인체 감지 센서 모듈: 디지털 기반의 수동형 인체 감지 센서로, 지능형 적외선 기술을 적용한 자동 제어 제품입니다. 높은 감도와 높은 신뢰성을 자랑하며, 다양한 자동 감지 전자 장비에 널리 사용됩니다.

특징:

- 내성 강화, 내부 디지털 신호 처리, 직접적인 하이/로우 출력.
- 반복 트리거: 센서 출력이 하이 상태인 후 일정 시간 지연 후, 감지 범위 내에서 인체 움직임이 감지되면 출력이 하이 상태를 유지합니다. 인체가 감지 범위를 벗어나면 출력이 로우 상태로 전환됩니다. (즉, 센서 모듈이 인체 움직임을 감지할 때마다 일정 시간 지연이 자동으로 추가되며, 마지막 움직임 감지 시간을 지연 시간의 시작점으로 합니다.)

기술 사양:
1. 작동 전압: DC 2.7-12V;
2. 대기 전력 소비: <0.1mA;
3. 지연 시간: 2초;
4. 차단 시간: 2초;
5. 트리거: 반복 가능

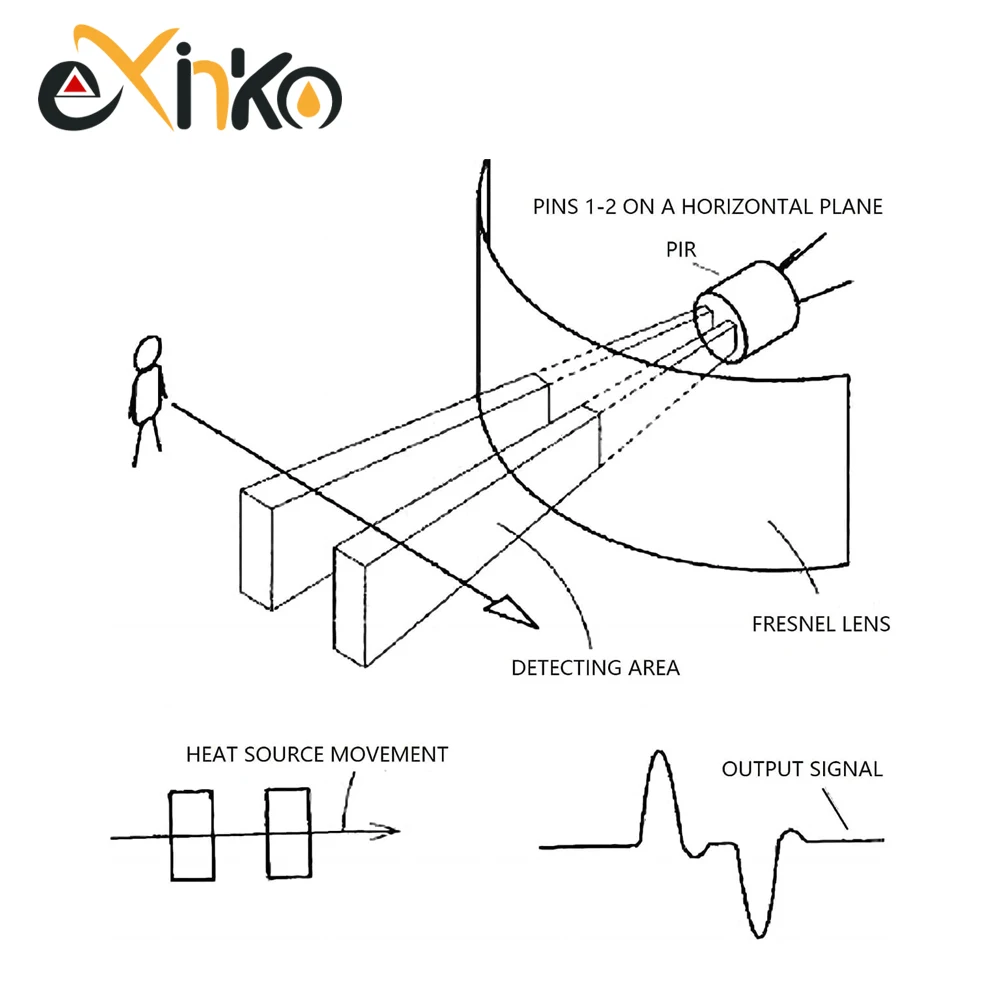

6. 감지 범위: 100도 이하의 원뿔형 각도, 3~5m (렌즈에 따라 필요)
7. 작동 온도: -20 ~ +60도
8. PCB 크기: 10mm x 8mm
9. 전체 크기: 약 12mm x 25mm
10. 모듈 렌즈: 소형 렌즈





Mini IR Infrared Pyroelectric PIR Body Motion Human Sensor Detector Module



AM312 body sensors modules: a passive body based on the digital
intelligent infrared technology, automatic control products. High sensitivity,
high reliability. Widely used in various auto-sensing electrical equipment.

Features:
- Immunity enhancement, internal use of digital signal processing, direct high-low output.
- Repeatable trigger: the sensor output high after, the delay period,
if there is human activity in its sensing range, the output will remain high
until the people left after the delay, it becomes low (ie: sensor module detects the
human body every activity will be automatically extended a period of time delay,
and to the last activity time as the starting point of the delay time).

Technical Parameters:
1. Working voltage: DC 2.7-12V;
2. Static power consumption: <0.1mA;
3. Delay time: 2 seconds;
4. The blocking time: 2 seconds;
5. Trigger: can be repeated;
6. Sensing range: ≤100 degree cone angle, 3-5 m; (required depending on the lens)
7. Working temperature: -20 - + 60 degree
8. PCB Dimensions: 10mm x 8mm
9. Total size: Approx. 12mm x 25 mm
10. Module Lens: Small lens
