Heltec ESP32 Wi-Fi HaLow HT HC32 카메라 세트



Heltec ESP32 Wi-Fi HaLow HT HC32 카메라 세트 듀얼 밴드 24GHz Sub 1GHz MESH Wi-Fi Bluetooth 게이트웨이 장거리 무선 액세스 IoT



왜 Wi-Fi HALOW를 선택해야 할까요?



고밀도 장치 지원



Wi-Fi HaLow는 안정적인 통신으로 대규모 기기 연결을 지원하여 스마트 환경에 이상적입니다.

주택, 스마트 시티, 산업 자동화를 지원하면서도 기존 Wi-Fi의 네트워크 혼잡 문제를 피합니다.

밀집된 환경에서 Fi.



장거리 연결



Wi-Fi HaLow는 1GHz 이하 대역에서 작동하며, 최대 수백 미터까지 더 긴 전송 거리를 제공합니다.

미터), 대형 장소나 야외 환경에서 신뢰할 수 있는 연결을 제공하며, 장거리에 적합합니다.

전송 및 대규모 장치 네트워킹.



저전력 소비



Wi-Fi HaLow는 효율적인 절전 및 깨우기 메커니즘을 활용하여 전력을 최소화하며, IoT 기기에 최적화되어 있습니다.

소비를 줄여 IoT 애플리케이션에서 긴 배터리 수명과 지속적인 연결을 가능하게 합니다.



Wi-Fi 4/5/6과 Wi-Fi HaLow 비교

	와이파이 4/5/6	와이파이 하로우
운영 주파수 대역	2.4GHz, 5GHz, 6GHz(6E)	1GHz 이하 (850 – 950 MHz)
채널 폭 선택	20, 40, 80, 160MHz	1, 2, 4, 8, (16 선택 사항) MHz
AP당 최대 주소 지정 가능 STA	2007	8191
단일 스트림 MCS 데이터 속도 범위	6.5 Mbps-150 Mbps (.11n, Wi-Fi 4)	150 Kbps – 43.3 Mbps (86.7 Mbps @16MHz)
일반적인 범위	~100미터	802.11n 20MHz보다 10배 더 긴 범위



요약

HT - HC32ESP32-S3 MCU와 Wi-Fi HaLow를 기반으로 한 카메라가 통합된 개발 보드입니다.

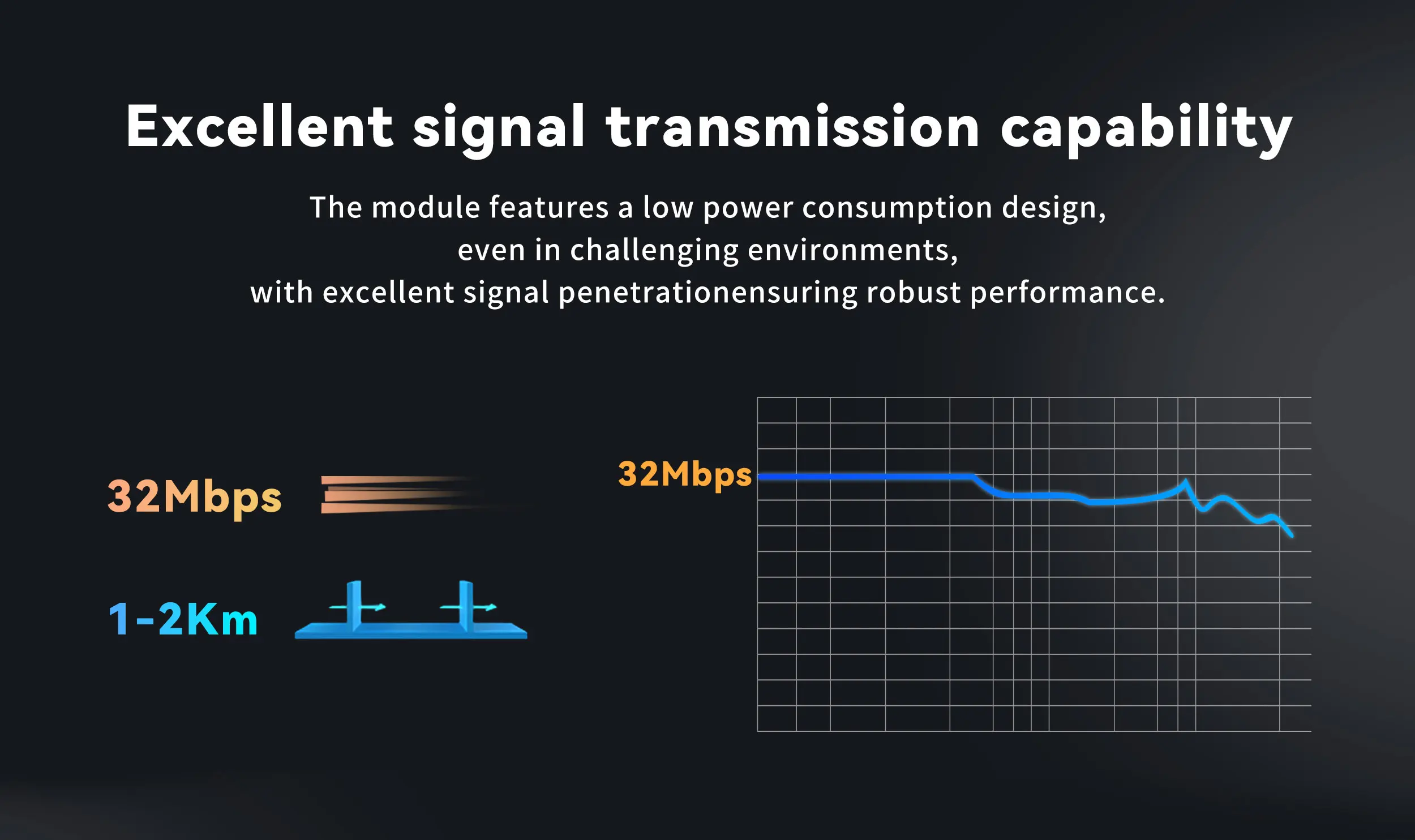

모듈입니다. 장거리 고속 무선 통신을 위해 설계되었습니다.전송 거리 지원으로 1km 이상의 거리와 최대 32Mbps의 속도를 제공하여, 신뢰성과 고성능이 요구되는 IoT 애플리케이션에 이상적입니다.



연결성

모듈은 우수한 신호 투과력을 갖춘 저전력 소비 설계를 특징으로 하여 안정성을 보장합니다.

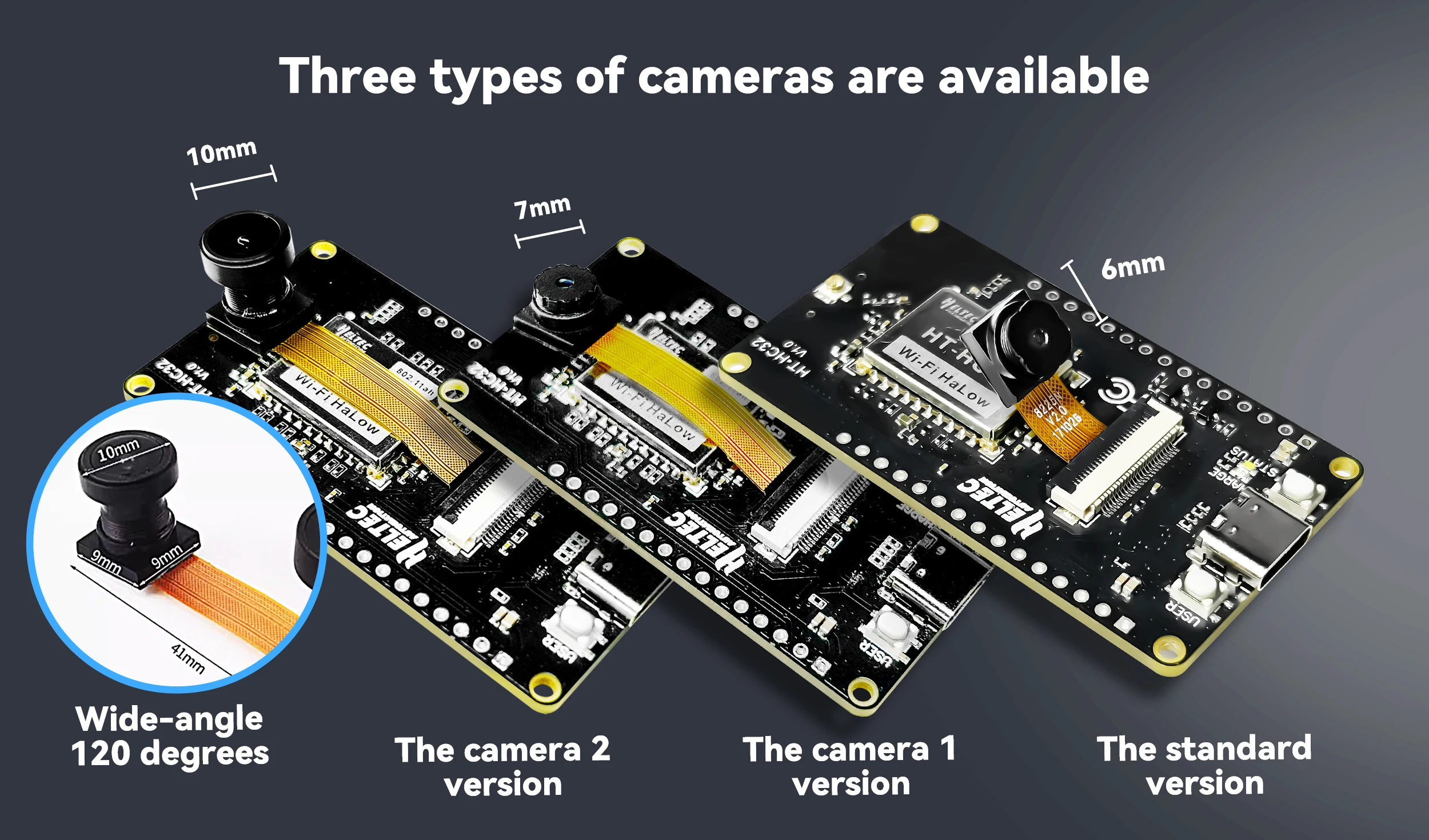

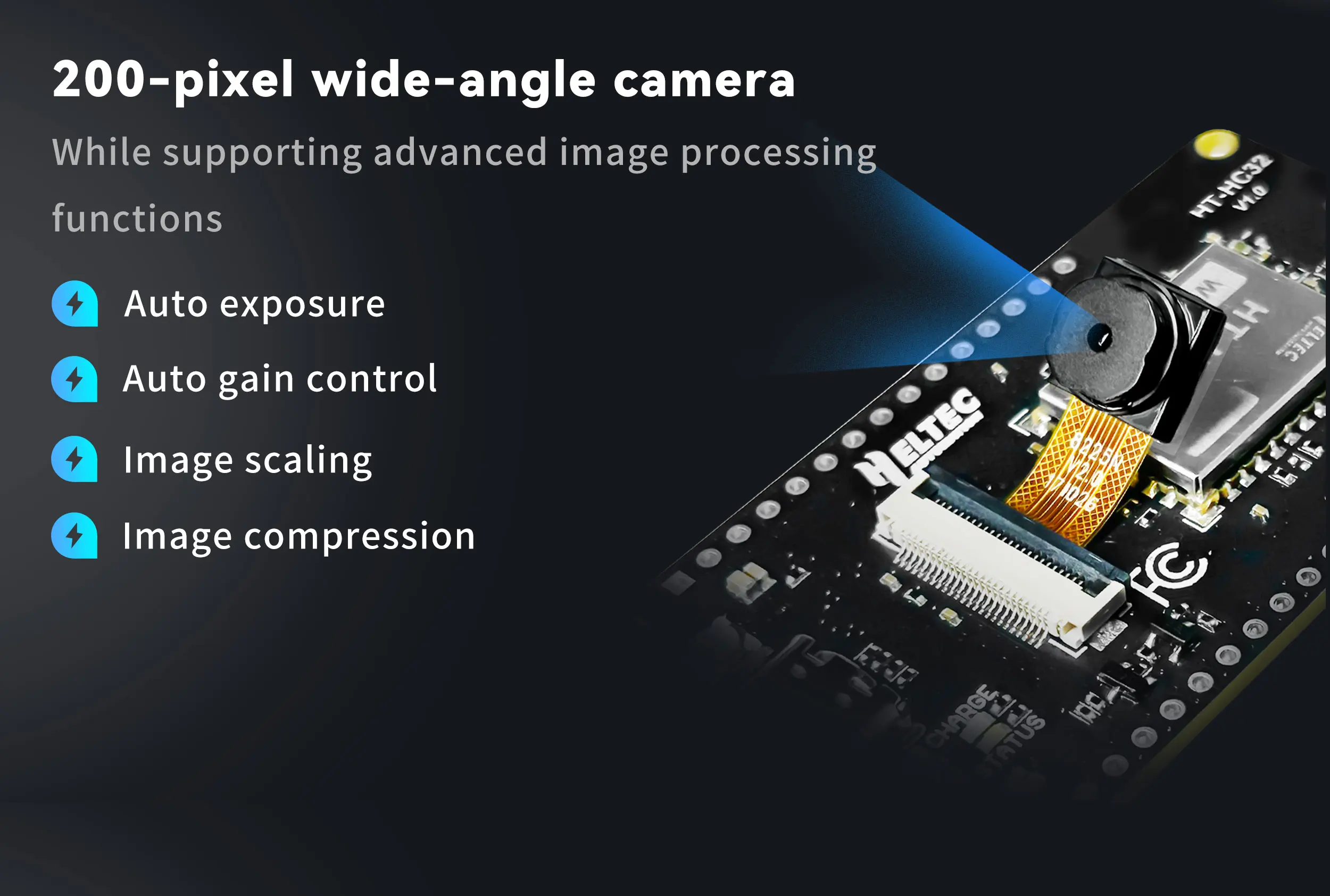

까다로운 환경에서도 성능을 발휘합니다.통합 카메라는 200픽셀 광각을 지원합니다.

고급 이미지 처리 기능으로는 자동 노출 제어, 자동 이득 제어, 이미지 스케일링, 그리고 이미지 등이 있습니다.



압축

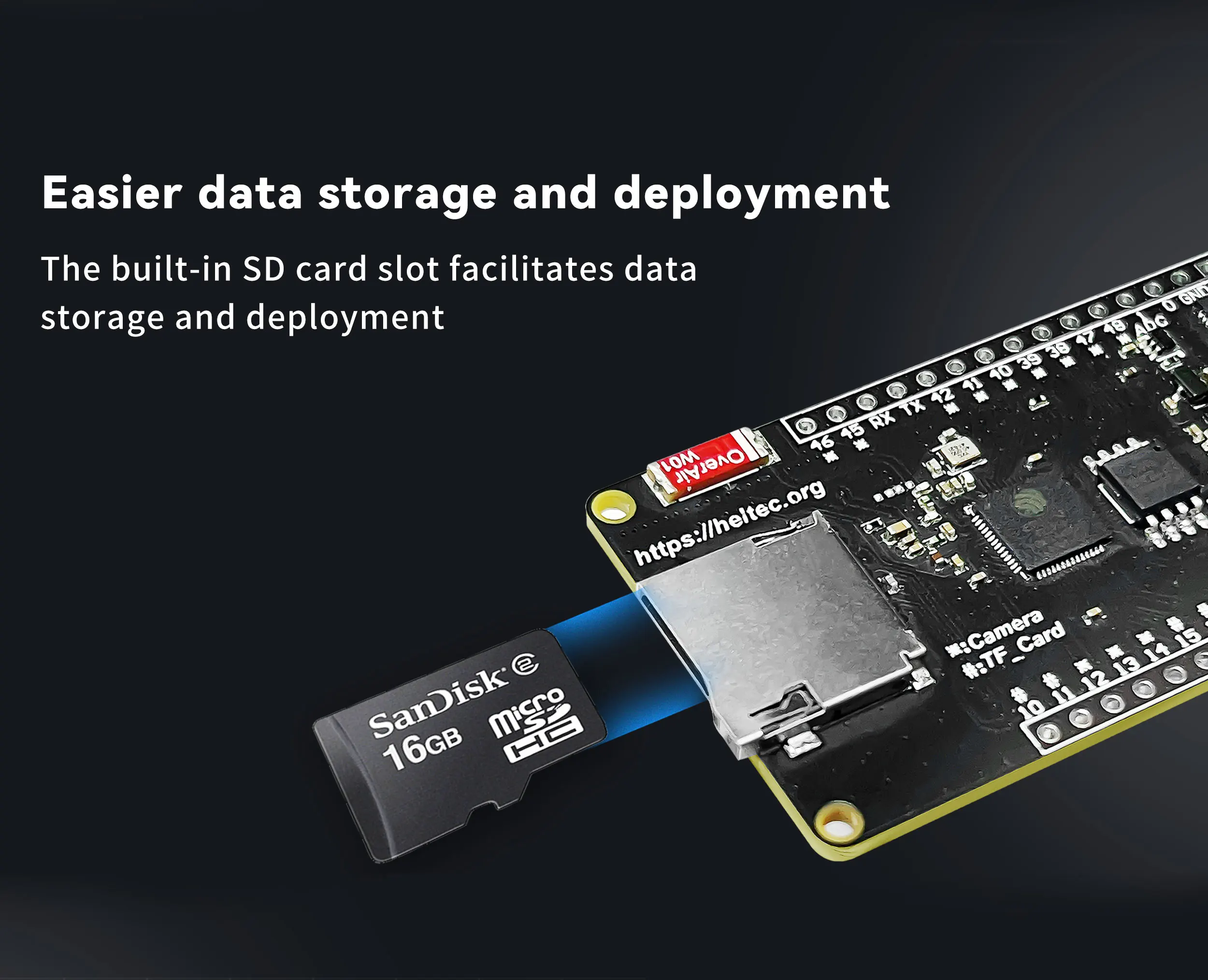

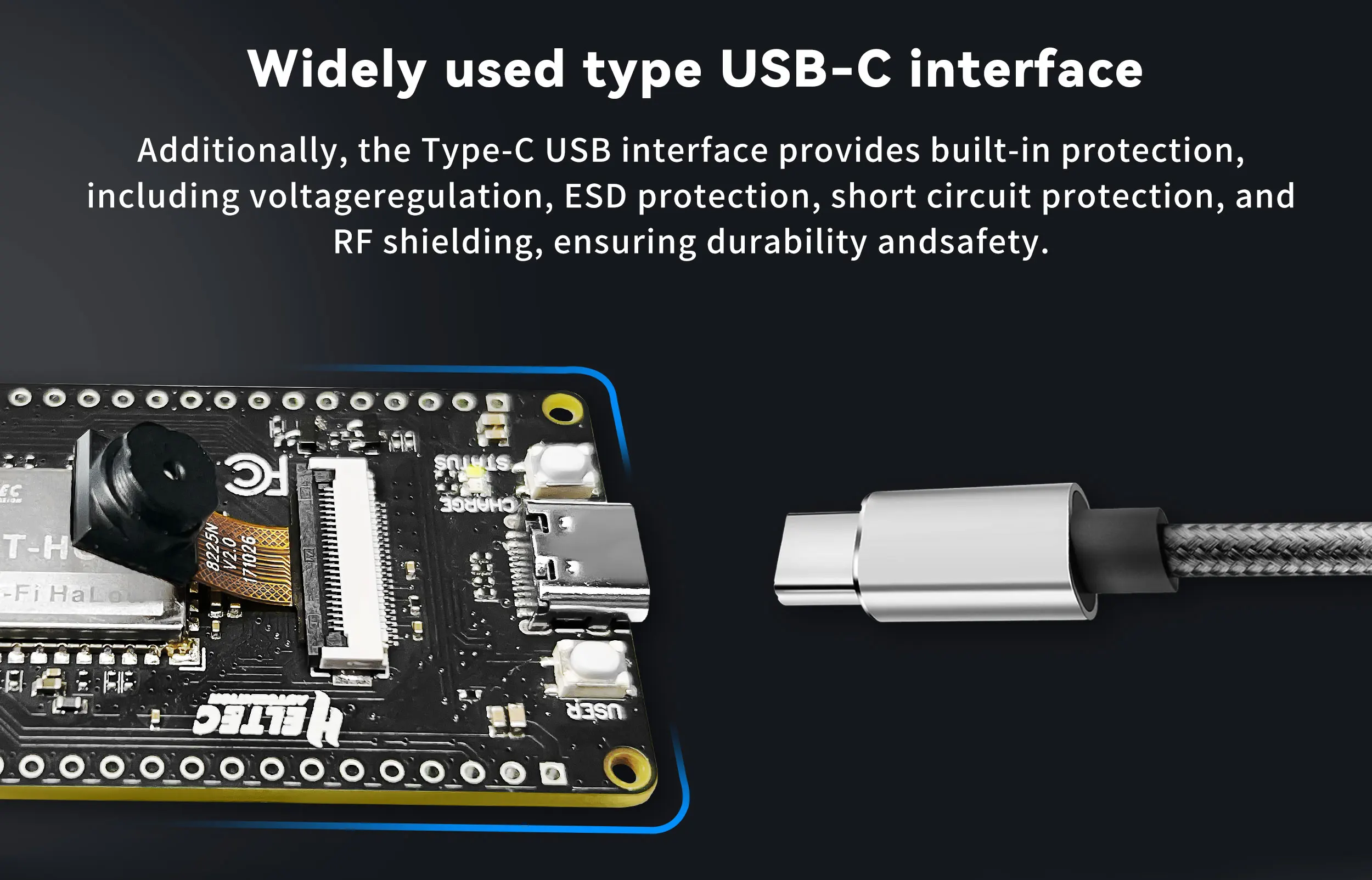

로컬 데이터 저장 및 배포를 용이하게 하기 위해 이 장치에는 통합 SD 카드 슬롯이 포함되어 있습니다. 추가적으로, Type-C

USB 인터페이스는 전압 조절, ESD 보호, 단락 보호 등을 포함한 내장 보호 기능을 제공합니다.



RF 차폐, 내구성과 안전성 보장.

HT-HC32의 연결 옵션에는 Wi-Fi, Bluetooth 및 Wi-Fi HaLow가 포함되며 온보드 2.4GHz 패치 안테나가 있습니다.

Wi-Fi와 Bluetooth를 위한 것뿐만 아니라 HT-HC01 Wi-Fi HaLow 모듈을 위한 예약된 IPEX(U.FL) 인터페이스도 제공합니다.그것



CP2102 USB-to-serial 칩의 통합으로 프로그램 다운로드 및 디버깅이 용이하며, 시스템은 아두이노 개발 환경과 완벽하게 호환되며, 신속한 프로토타이핑을 위한 유연한 플랫폼을 제공합니다.





주요 기능

• MCU는 ESP32-S3이고 Wi-Fi HaLow 모듈은 HT-HC01입니다.
• 전송 범위가 길어 최대 1~2km 이상.
• 최대 32Mbps의 빠른 전송 속도.
• 강력한 침투력을 갖춘 저전력 소비 설계.
• 200픽셀 광각 카메라 통합, 자동 노출 제어, 자동 이득 제어, 이미지 스케일링 지원 이미지 압축 등
• Arduino 개발 환경을 지원합니다.
• 통합 SD 카드 슬롯으로 간편한 로컬 배포 및 데이터 저장 가능.
• CP2102 USB-to-serial 칩 통합으로 프로그램 다운로드 및 디버깅 정보 확인이 편리합니다.

인쇄

• 완전한 전압 조정기, ESD 보호, 단락 보호, RF 차폐 기능을 갖춘 Type-C USB 인터페이스 및 기타 보호 조치.
• 통합 Wi-Fi, Bluetooth 및 Wi-Fi HaLow 3개의 네트워크 연결, 온보드 2.4GHz 패치 안테나 포함

Wi-Fi 및 Bluetooth용, Wi-Fi HaLow용 예약된 IPEX(U.FL) 인터페이스.

• 온보드 SH1.25-2 배터리 인터페이스, 통합 리튬 배터리 관리 시스템(충전 및 방전)

관리, 과충전 방지, 배터리 전원 감지, USB/배터리 전원 자동 전환





시작하기

Heltec은 Arduino 기반 개발 프레임워크를 제공합니다.
GitHub 링크 - Heltec ESP32 HaLow 개발 프레임워크
설치 및 시작 가이드









사양

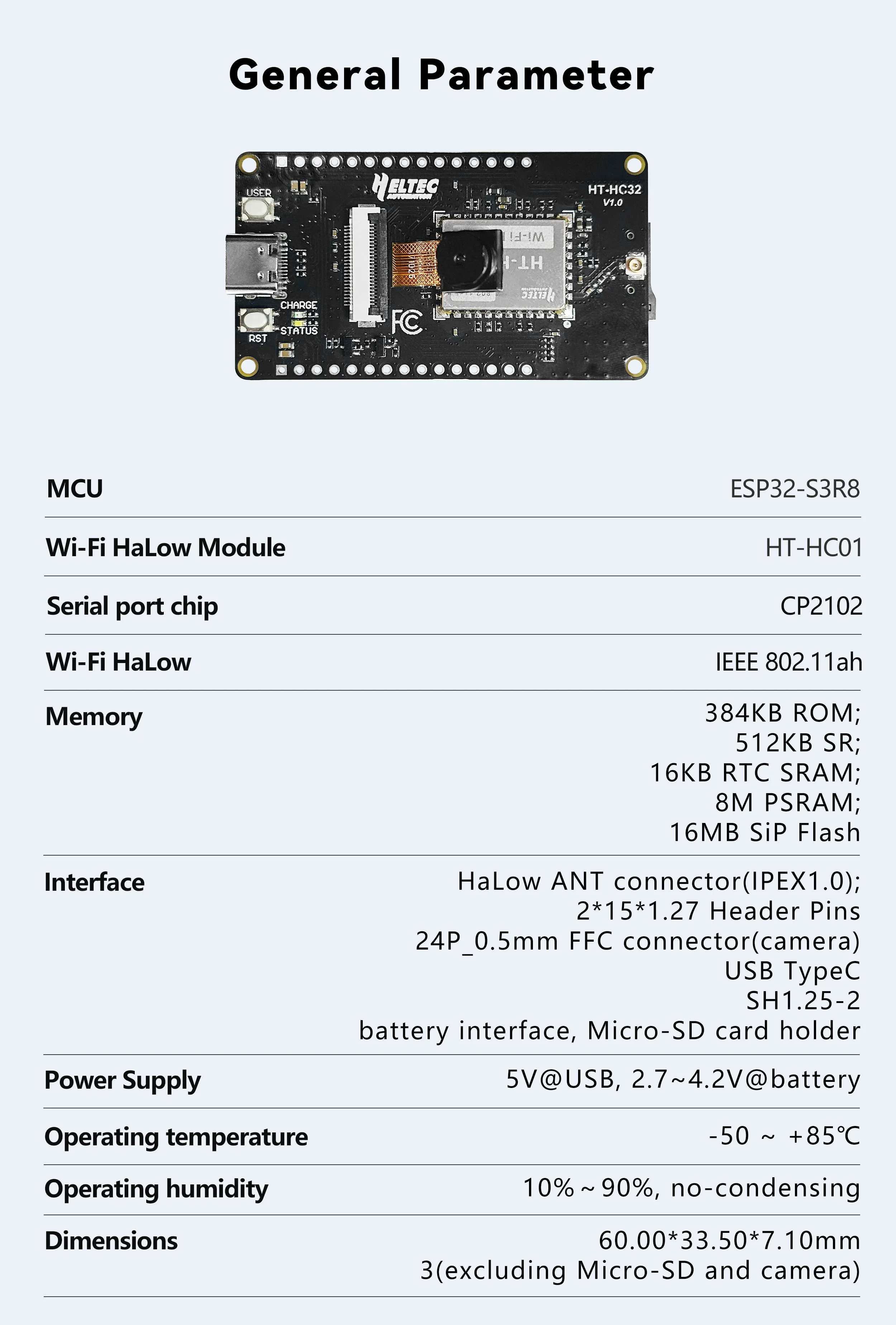

일반 매개변수

매개변수	설명
마이크로컨트롤러	ESP32-S3R8용
Wi-Fi HaLow 모듈	HT-HC01용
직렬 포트 칩	CP 2102
와이파이 하로우	IEEE 802.11ah 규격
메모리	384KB ROM; 512KB SR; 16KB RTC SRAM; 8M PSRAM, 16MB SiP 플래시

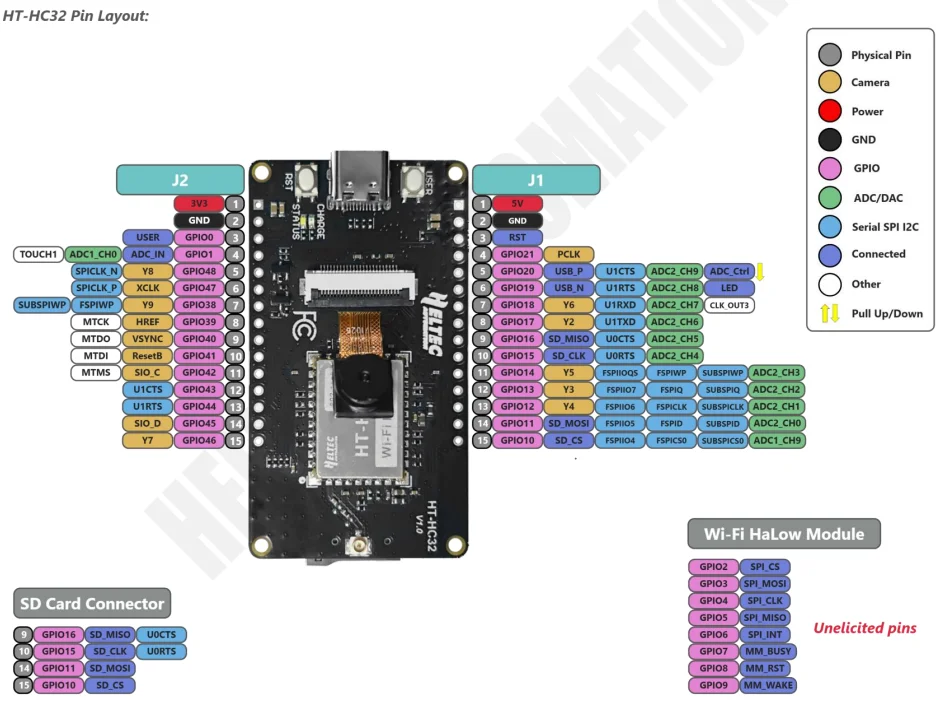

인터페이스	하로우 ANT 커넥터(IPEX1.0); 2*15*1.27 헤더 핀 24P_0.5mm FFC 커넥터(카메라), USB TypeC, SH1.25-2 배터리 인터페이스, Micro-SD 카드 홀더
전원 공급 장치	5V@USB, 2.7~4.2V@배터리
동작 온도	-50 ~ +85℃
작동 습도	10%～90%, 비응결
치수	60.00*33.50*7.10mm³(마이크로 SD 및 카메라 제외)



Wi-Fi HaLow 매개변수



매개변수	설명
모듈	HT-HC01용
와이파이 표준	IEEE 802.11ah 규격
주파수	902~928MHz
데이터 속도	32.5Mbps @ 8MHz
대역폭	1/2/4/8MHz



카메라 매개변수



매개변수	설명
인터페이스	데이터: 8비트, 제어: SCCB(I2C와 유사한 프로토콜)
출력 형식	RaWRGB, RGB(RGBS65/RGB555), GRB422, YUV(422/420), YCbCr(422), JPEG
출력 비트	8비트
출력 해상도	UXGA(1600x1200) 및 40x30까지의 모든 크기
최대 프레임 속도	UXGA(1600*1200)@15, SVGA(800*600)@30 CIF(352*288)@60초
센서 크기	1/4인치
민감도	0.6V/럭스-초
에스알에프	40데시벨
다이내믹 레인지	50데시벨
조리개	F2.0 F2.0
시야각	78°
초점 거리	3.6mm (삼점식리)
렌즈 필터	850nm, IR 차단 필터 또는 적외선 차단 필터





문서 및 리소스

• [문서] —사용 설명서
• [첨부 파일] —데이터시트
• [첨부 파일] — HT-HC32/회로도
• [자료] — 헬텍 ESP32 HaLow 개발 프레임워크
• [자료] — 설치 및 시작 가이드
• [자료] —관련 자료
