CrowPanel ESP32 HMI 3.5인치 디스플레이

CrowPanel ESP32 HMI 3.5인치 디스플레이



해당 루틴 버전 요구 사항: 보드 버전 esp32 (Espressif System 2.0.14/2.0.15),

라이브러리 관련 버전: Ivgl: 8.3.3, TFT_eSPI: 2.5.0, LovyanGFX: 1.1.8.



라이브러리는 위키에서 직접 제공되므로 위키에서 제공하는 라이브러리를 사용하십시오.



이 예제는 Squareline 버전 1.5.1 이하를 사용하여 UI를 생성하는 데 적합합니다.



설명

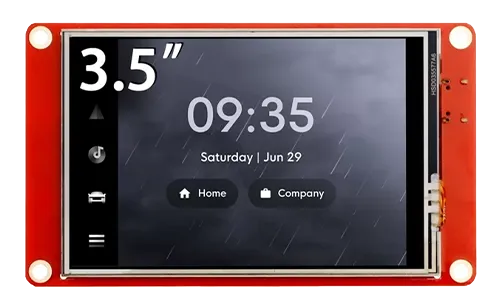

Elecrow ESP32 3.5인치 디스플레이는 320*480 해상도의 LCD 디스플레이를 갖춘 강력한 HMI 터치스크린입니다. 메인 제어 프로세서로 ESP32-WROOM-32 모듈을 사용하며, 듀얼 코어 32비트 LX6 마이크로프로세서, 통합 WiFi 및 Bluetooth 무선 기능, 최대 240MHz의 주파수를 통해 강력한 성능과 다양한 활용성을 제공하여 IoT 기기 및 기타 응용 분야에 적합합니다.



이 모듈은 3.5인치 LCD 디스플레이와 드라이버 보드를 포함합니다. 디스플레이 화면은 저항막 터치 기술을 사용하며, 저항막 터치 펜이 함께 제공되어 더욱 유연한 화면 활용이 가능합니다. 또한, 보드에는 TF 카드 슬롯, 다양한 주변 장치 인터페이스, USB 인터페이스, 스피커 인터페이스, 배터리 인터페이스 등이 탑재되어 확장성을 높였습니다. Arduino IDE, Espressif IDF, Lua RTOS, Micro Python 등의 개발 환경을 지원하며, LVGL 그래픽 라이브러리와 호환됩니다. 이를 통해 개발자는 자신만의 UI 인터페이스를 맞춤 설정할 수 있을 뿐만 아니라, 흥미로운 프로젝트를 빠르고 쉽게 개발하여 개발 주기를 크게 단축할 수 있습니다.



ESP32 3.5인치 디스플레이는 자동차 HMI, 의료기기, 산업 제어, 전력, 가전제품, 자동화, GPS, 신에너지, IoT 애플리케이션 기기 등 다양한 분야에 적합합니다. 다양한 인터페이스와 확장 기능을 통해 여러 분야의 요구 사항을 충족하고 사용자에게 더욱 포괄적인 솔루션을 제공합니다.



모델: DIS05035H



CrowPanel-ESP32-3-5인치

업데이트된 기록



아래 "업데이트된 기록"을 클릭하시면 업데이트된 세부 정보를 텍스트로 확인하실 수 있습니다.



업데이트된 기록



업데이트된 설명을 확인하시려면 영상을 시청해 주세요.



특징

• ESP32-WROOM-32 모듈이 통합되어 있으며, 2.4GHz Wi-Fi(802.11 b/g/n) 및 블루투스 5.0 무선 통신 기능이 내장되어 있습니다.
• Arduino IDE, Espressif IDF, Lua RTOS, Micro Python 등의 개발 환경을 지원하며 LVGL 그래픽 라이브러리와 호환됩니다.
• LVGL 데모 인터페이스 및 아두이노 예제가 내장되어 있어 바로 사용 가능합니다.
• LCD 320*480 3.5인치 TFT-LCD (드라이버 IC ILI9488V 포함);
• 풍부한 주변 장치 인터페이스와 확장 기능을 통해 다양한 분야의 요구 사항을 충족할 수 있습니다.



사양



• 모델: 3.5인치 ESP32 디스플레이
• 메인 프로세서: ESP32-WROVER-B
• 해상도: 320x480
• 색심도: 262K
• 터치 방식: 저항막 터치스크린
• 터치 패널: TN 패널
• 화면: TFT-LCD 화면
• 디스플레이 드라이버: ILI9488
• 인터페이스: TF 카드 슬롯 1개, I2C 포트 1개, GPIO 포트 1개, 스피커 포트 1개, UART0 포트 1개
• 버튼: 부팅 버튼 및 재설정 버튼
• 활성 영역: 48.96mm x 73.44mm (가로 x 세로)

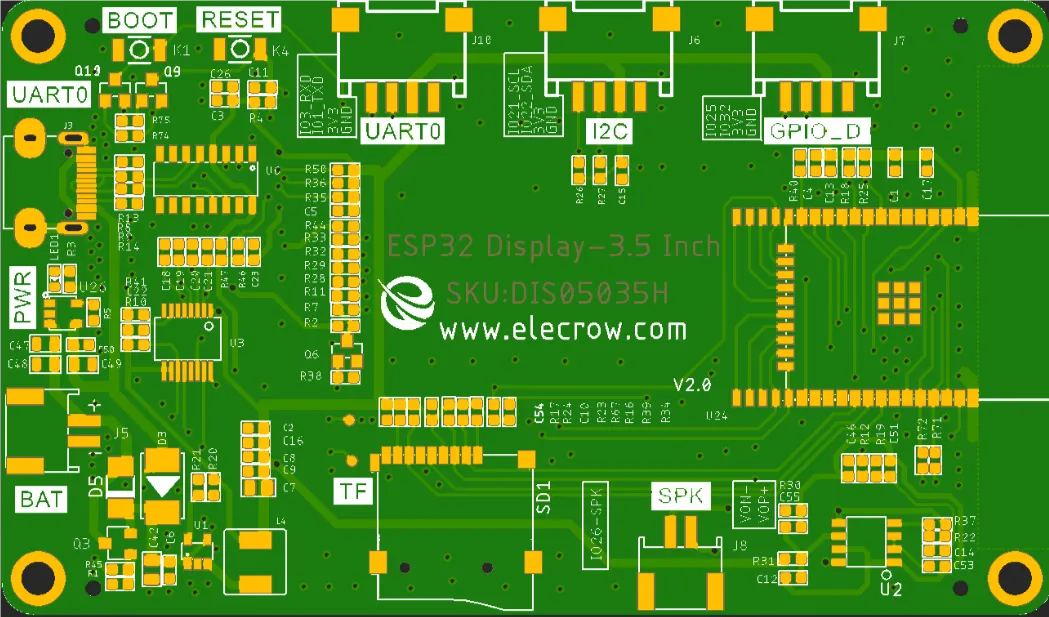

핀아웃





CrowPanel-ESP32-3-5인치 핀아웃





Pin Name	Description	Connector Type
SPK	Output audio signal,connected with speakers. The motherboard comes with a power amplifier chip circuit.	PH2.0-2P
PWR	Power LED.
RST	Reset button. Push it to reset the system.
BOOT
GPIO_D	Digital and artificial I/O interface.	HY2.0-4P
I2C	Build the communication among micro controller and peripheral devices.	HY2.0-4P
TF	Provide off-line save and extra storage space.
BAT	Connect with the lithium battery. (With the battery charging circuit)	PH2.0-2P
UART0	Provide serial communication, supply voltage(transform USB to UART0) and serial information printing.	HY2.0-4P/USB-C





3.5-inch HMI Port**	Pin Number
GPIO_D	IO25; IO32
UART	RX(IO3); TX(IO1)
I2C	SDA(IO22); SCL(IO21)
SPK	IO26
SD Card Slot(SPI)	MOSI(IO23); MISO(IO19); CLK(IO18); CS(IO5)





개략도



ESP32-WROOM-32 및 TFT 디스플레이 배선 핀



CrowPanel-ESP32-3-5인치-다이어그램-1

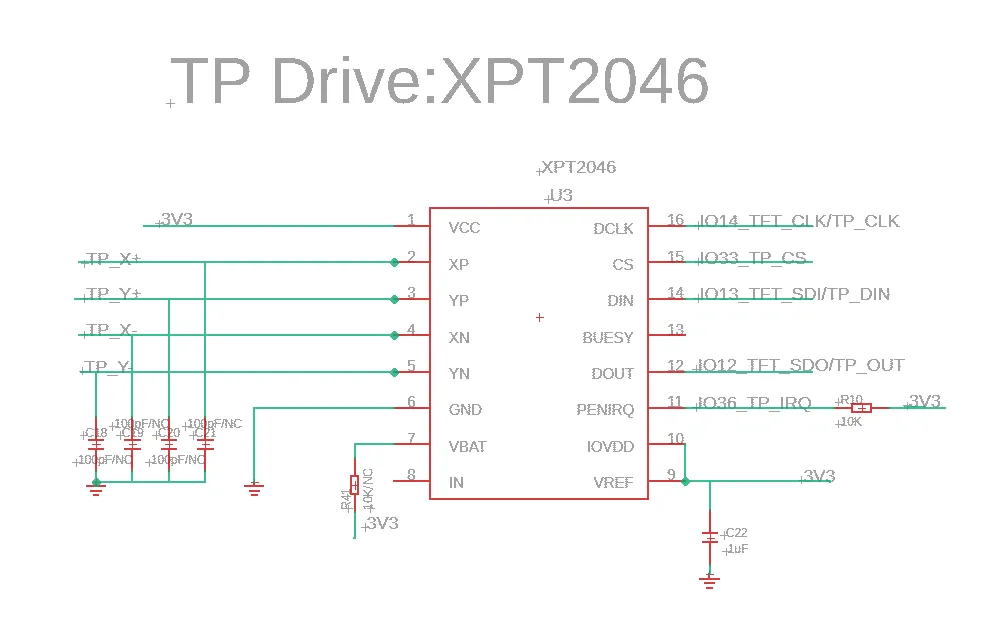

ESP32-WROOM-32 및 터치 드라이버 배선





CrowPanel-ESP32-3-5인치-다이어그램-2



TFT_eSPI 라이브러리의 User_Setup.h 파일에 있는 정의:



// The hardware SPI can be mapped to any pins
#define TFT_MISO 12
#define TFT_MOSI 13 // In some display driver board, it might be written as "SDA" and so on.
#define TFT_SCLK 14
#define TFT_CS   15  // Chip select control pin
#define TFT_DC   2  // Data Command control pin
#define TFT_RST  -1  // Reset pin (could connect to Arduino RESET pin)
#define TFT_BL   27  // LED back-light

#define TOUCH_CS 33     // Chip select pin (T_CS) of touch screen





최신 버전 2.2 보드의 경우 다음과 같은 수정이 필요합니다.



#define TFT_MISO 33

#define TOUCH_CS 12



Platforms Supported



Arduino IDE	SquareLine Studio	PlatformIO	Home Assisstant
View Tutorials	View Tutorials	View Tutorials	View Tutorials





ESPHome	MicroPython	ESP-IDF
View Tutorials	View Tutorials	View Tutorials





Resources

Github Link

• CrowPanel 3.5 HMI ESP32 Display 480x320

Schematic & PCB

• 3.5-SCH&PCB

Specifications

• ESP32-WROVER-B
• 3.5-LCD Specification
• Touch Drive

Certification

• CrowPanel CE Certificate
• ESP32-WROVER-B_Wi-Fi_Certificate
• ESP32-WROVER-B_NCC_Certificate
• ESP32-WROVER-B_IC_Certificate
• ESP32-WROVER-B_MIC_Certificate

Demo Code

Arduino IDE

• Arduino_Tutorial_35.zip

PlatformIO

• CrowPanel_ESP32_3.5.zip

ESPHome

• HomeAssistant-esphome_35.zip

MicroPython

• ESP32-3.5-MicroPython-Code.zip
• 3.5Micropython.zip

ESP-IDF

• ESP-IDF_3.5.zip

Home Assistant

• HomeAssistant-Arduino-35.zip
• HA_MQTT_PlatformIO_35.zip
