TL431 정밀 션트 레귤레이터

흔히 잘못 알려진 사실: TL431은 단순한 제너 다이오드처럼 취급되는 경우가 많습니다. 하지만 실제로는 내부 피드백과 게인을 갖춘 프로그래밍 가능한 정밀 션트 레귤레이터입니다.



실제 작동 원리:

TL431은 2.495V의 정밀 기준 전압과 내부 오차 증폭기를 내장하고 있습니다.

REF 핀은 분할된 출력 전압을 내부 기준 전압과 지속적으로 비교합니다.

REF 핀이 2.495V에 도달하면, 캐소드에서 애노드로 전류가 흐르면서 출력 전압을 레귤레이터로 조정합니다.



핀별 설명:

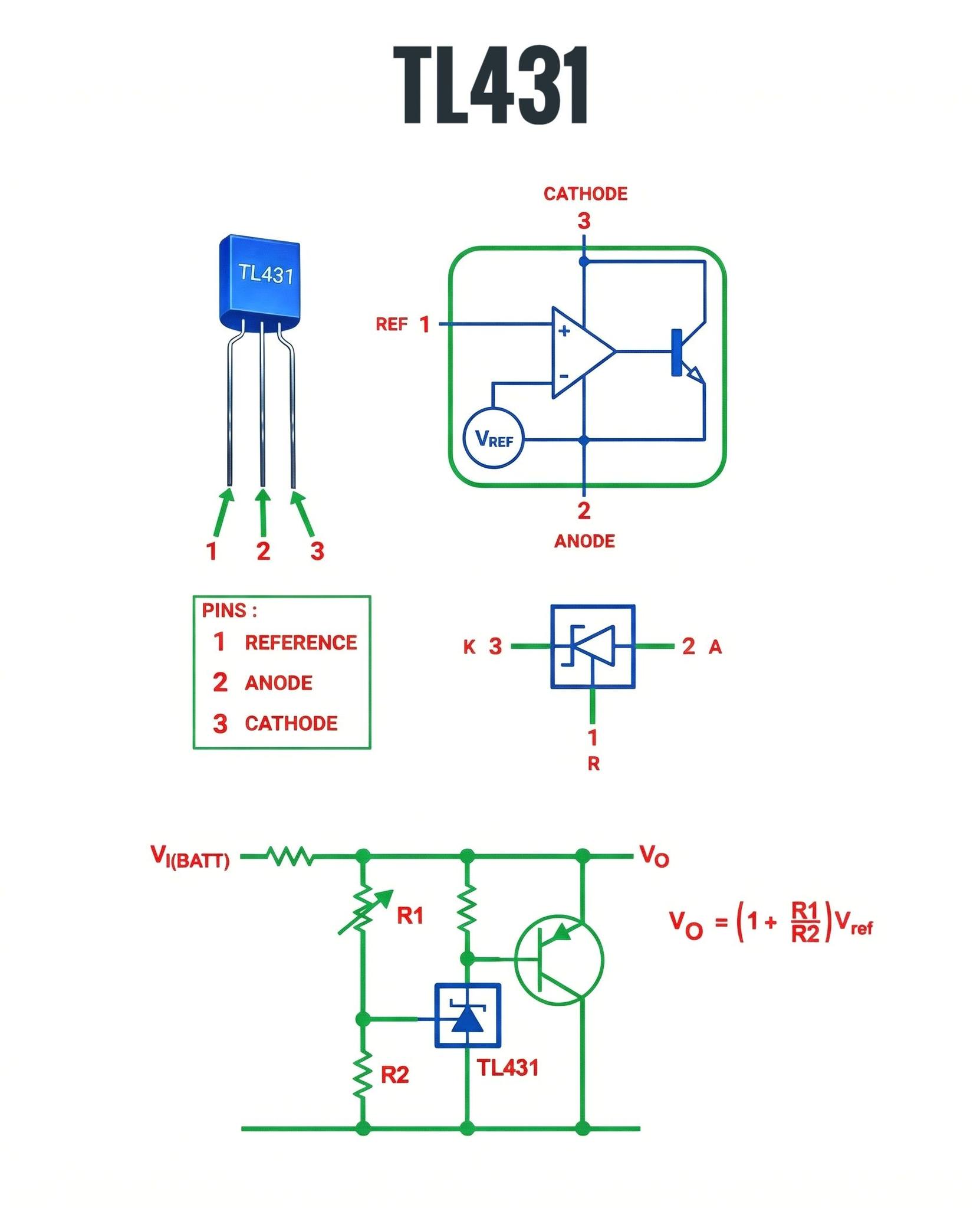

REF(기준 전압): 피드백을 위한 감지 입력.

A(애노드): 일반적으로 접지에 연결됨.

K(캐소드): 저항을 통해 부하 및 전원에 연결됨.



출력 전압 설정 방법:

저항 R1과 R2는 출력 전압과 기준 전압의 분배를 담당합니다.

출력 전압은 다음과 같이 설정됩니다: Vout = (1 + R1/R2) × Vref.

저항 값을 변경하면 소자를 교체하지 않고도 출력 전압을 프로그래밍할 수 있습니다.



이것이 중요한 이유:

제너 다이오드보다 훨씬 더 높은 정밀도를 제공합니다.

온도 안정성이 뛰어납니다.

넓은 범위(약 2.5V ~ 36V)에서 출력 전압을 조절할 수 있습니다.

SMPS 피드백 루프에서 저렴한 오차 증폭기처럼 작동합니다.



일반적인 응용 분야:

정밀 전압 조절

SMPS 2차측 피드백

과전압 보호

배터리 충전 제어



TL431을 수동적인 클램프가 아닌 능동적인 제어 소자로 인식하게 되면 그 진정한 성능을 알 수 있습니다.
