ESP32-S3 : 정의, Pinout, 프로세서, 응용 분야 및 개발 보드

ESP32-S3 Pinout: 정의, 핀 배치, 프로세서, 응용 분야 및 개발 보드

ESP32-S3 소개

ESP32-S3는 Espressif에서 출시한 시스템 온 칩(SoC) MCU로, 2.4GHz Wi-Fi와 Bluetooth 5(LE) 기능(장거리 지원 포함)을 통합하고 있습니다. 강력한 Xtensa® 32비트 LX7 듀얼 코어 프로세서(최대 240MHz 클럭)와 512KB의 내장 SRAM(TCM)을 갖추고 있습니다. 또한, 45개의 프로그래밍 가능한 GPIO 핀과 다양한 통신 인터페이스를 제공합니다. ESP32-S3는 대용량 고속 Octal SPI 플래시 메모리와 외부 RAM을 지원하여 사용자가 데이터 및 명령어 캐싱을 구성하여 성능을 향상시킬 수 있도록 합니다.

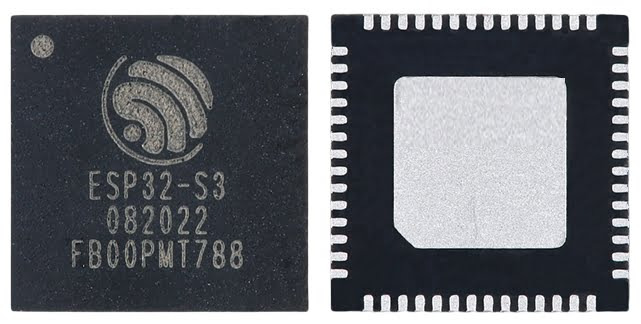

ESP32-S3 칩

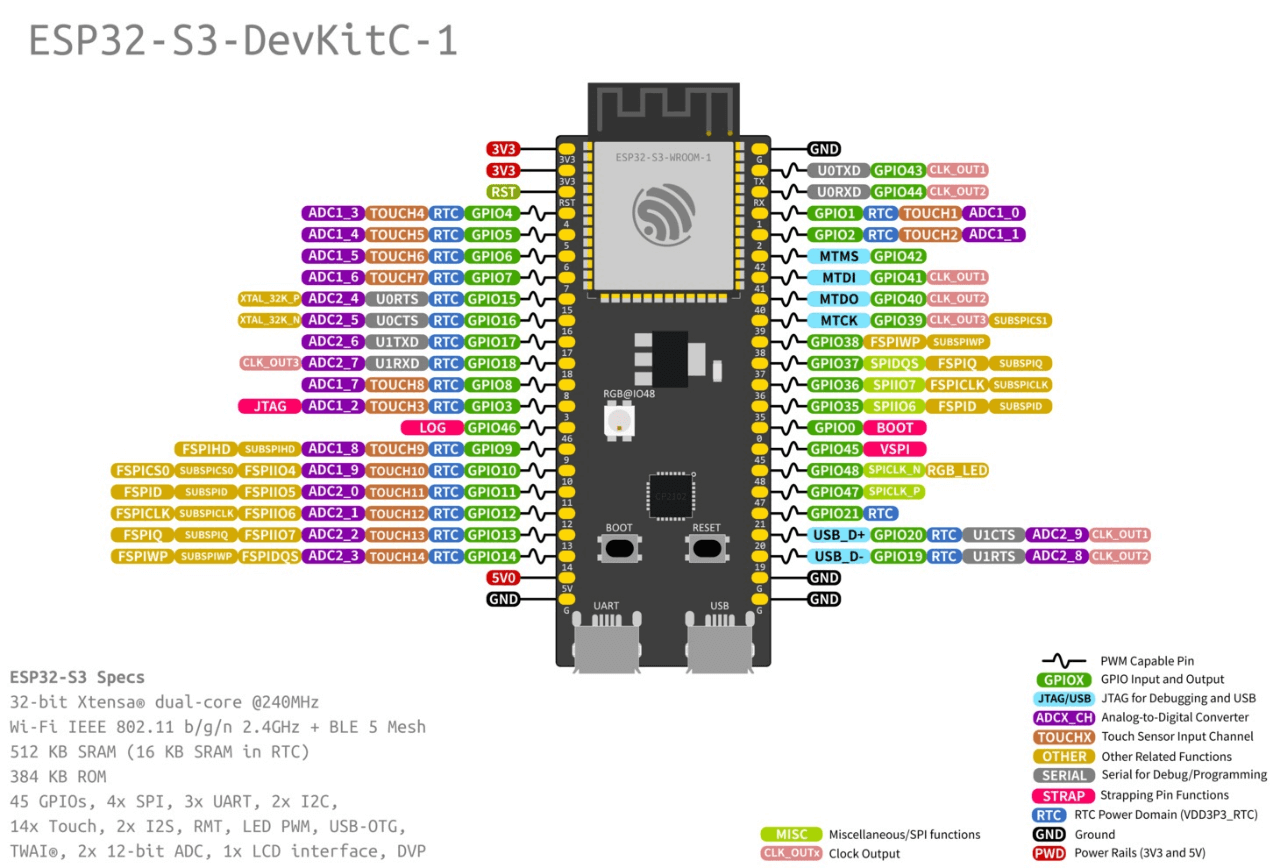

ESP32-S3-DevKitC-1 핀 배치도

ESP32-S3-DevKitC는 ESP32-S3-WROOM-1 모듈을 기반으로 하는 개발 보드입니다. 이 보드는 개발자들이 ESP32-S3 시리즈 마이크로컨트롤러를 사용하여 프로젝트를 프로토타입 제작하고 테스트할 수 있도록 설계되었습니다. 다양한 하드웨어 기능과 주변 장치 및 센서를 연결하는 데 사용할 수 있는 핀을 제공합니다. 아래는 ESP32-S3-DevKitC의 핀 구성에 대한 소개입니다.

(이미지 출처: dfrobot) - 링크 없음

핀 배치 설명

핀	설명
ESP32-S3-WROOM-1 모듈	마이크로컨트롤러, Wi-Fi 및 블루투스가 내장된 메인 모듈.
USB-UART 브리지	ESP32-S3 모듈과의 USB 통신을 지원합니다.
USB 포트	USB를 통한 전원 및 직렬 연결.
부팅 버튼	ESP32-S3를 펌웨어 업로드를 위한 부트로더 모드로 전환합니다.
EN 버튼	ESP32-S3 모듈을 초기화합니다.
사용자 버튼	사용자가 용도를 지정할 수 있는 버튼 두 개.
사용자 LED	ESP32-S3로 제어되는 LED를 통해 시각적 피드백을 제공합니다.
GPIO 핀	다양한 기능을 위한 범용 입출력 핀.
아날로그 입력 핀	센서에서 아날로그 신호를 읽기 위한 핀입니다.
I2C 핀	센서와의 I2C 통신용 핀입니다.
SPI 핀	기기와의 고속 통신을 위한 핀.
UART 핀	다른 장치와의 직렬 통신용 핀입니다.
SD 카드 슬롯	SD 카드와의 인터페이스를 위한 슬롯.
JTAG 헤더	고급 디버깅 및 프로그래밍을 위한 헤더 파일입니다.
전원 공급 핀	3.3V 및 GND 연결용 핀.

32비트 Xtensa LX7 프로세서

이 칩에 대해 궁금한 점이 있으실 수 있습니다. 특히, 일반적으로 접하는 대부분의 임베디드 칩은 ARM 기반이기 때문에, 이 칩에 내장된 Xtensa 32비트 LX7 듀얼 코어 프로세서에 대해 궁금해하실 수 있습니다.

Xtensa는 ARM 코어와는 다릅니다. Xtensa LX 시리즈 프로세서는 뛰어난 재구성성과 확장성을 제공하여 복잡하고 집약적인 디지털 신호 처리 애플리케이션에 이상적입니다. Xtensa 기술을 통해 시스템 설계 엔지니어는 원하는 유닛 아키텍처를 선택하고 새로운 명령어 및 하드웨어 실행 장치를 생성하여 기존 방식보다 훨씬 강력한 프로세서 코어를 설계할 수 있습니다.

Xtensa 생성기는 각 프로세서의 특정 조합에 맞춰 운영 체제를 포함한 포괄적인 소프트웨어 도구 세트를 효율적으로 생성할 수 있습니다. Xtensa 프로세서의 맞춤형 특성은 설계 유연성과 높은 효율성을 제공하여 고도로 합성된 모든 단일 칩 시스템에 최적의 선택이 됩니다. 하드웨어 재구성성과 소프트웨어 프로그래밍을 결합하여 Xtensa 프로세서는 연산 성능을 향상시킬 뿐만 아니라 제어 목적의 구현도 간편하게 해줍니다.

텐실리카 엑스텐사 LX 다이아 V2, (이미지 출처: 케이던스) - 링크 없다.

ESP32-S3의 응용 분야

저전력 칩 ESP32-S3는 사물 인터넷(IoT) 기기를 위해 특별히 설계되었으며, 활용 범위가 매우 넓습니다. 오늘날 시중에 판매되는 거의 모든 소비자 전자 제품에 이 칩을 사용할 수 있다고 해도 과언이 아닙니다. 예를 들어, 에어컨이나 밥솥과 같은 가전제품에 ESP32-S3를 탑재하면 원격 제어 및 연결 기능을 구현할 수 있습니다. 구체적인 응용 분야는 다음과 같습니다.

스마트 홈 가전제품
범용 저전력 IoT 센서 허브
자동화 산업
범용 저전력 IoT 데이터 로거
의료보험
카메라 비디오 스트리밍
소비자 가전제품
USB 장치
스마트 농업
음성 인식
POS 기기
이미지 식별
서비스 로봇
Wi-Fi + 블루투스 네트워크 카드
오디오 장비
터치 및 근접 감지

ESP32-S3 vs STM32

ESP32-S3는 STM32 시리즈에 비해 칩 설계가 한 단계 진화한 제품입니다. STM32 칩은 이미 널리 사용되고 있으며 뛰어난 성능을 입증했지만, ESP32 시리즈는 이러한 흐름을 선도하기 위해 전략적으로 포지셔닝되었습니다. ESP32-S3는 시스템 온 칩(SoC)에 Wi-Fi와 블루투스 기능을 직접 통합하여 사물 인터넷(IoT) 시대의 스마트 커넥티드 기기에 대한 증가하는 수요를 충족합니다.

STM32 칩은 강력하고 다재다능한 마이크로컨트롤러이지만, Wi-Fi 및 블루투스 연결을 위해 추가 부품이나 모듈이 필요할 수 있습니다. 반면 ESP32-S3는 무선 통신 기능이 내장되어 있어 외부 부품의 필요성을 줄이고 IoT 애플리케이션 설계 과정을 간소화합니다. ESP32-S3와 STM32F103XX의 기능 다이어그램을 비교해 보면 이러한 차이점을 확인할 수 있습니다.

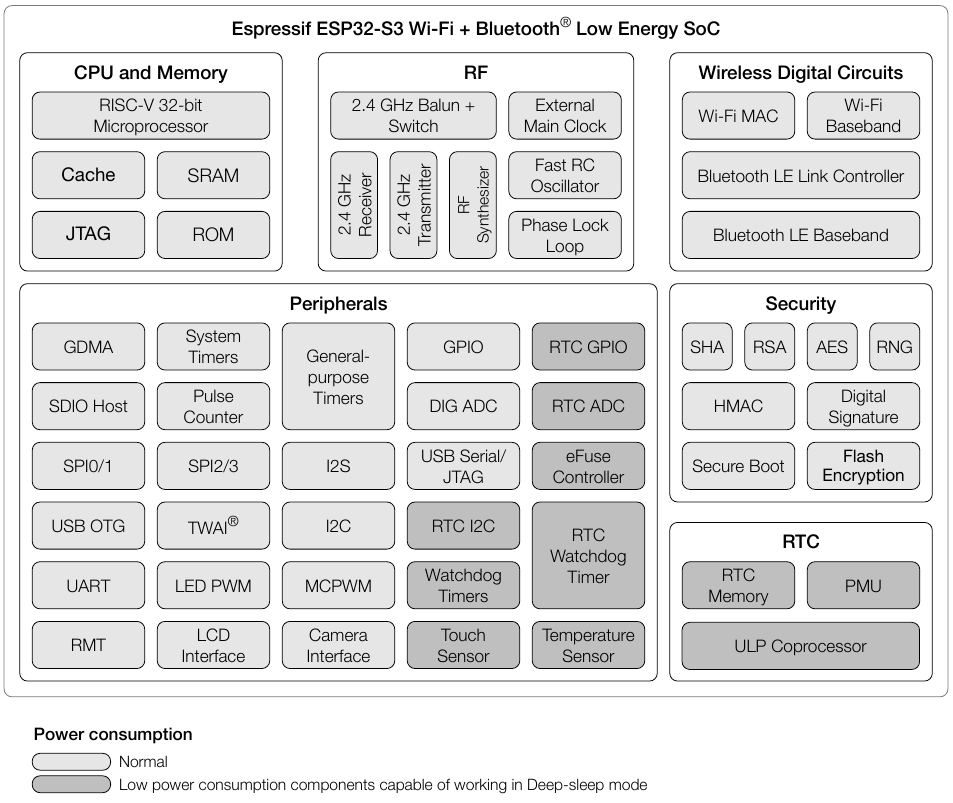

ESP32-S3 블록 다이어그램

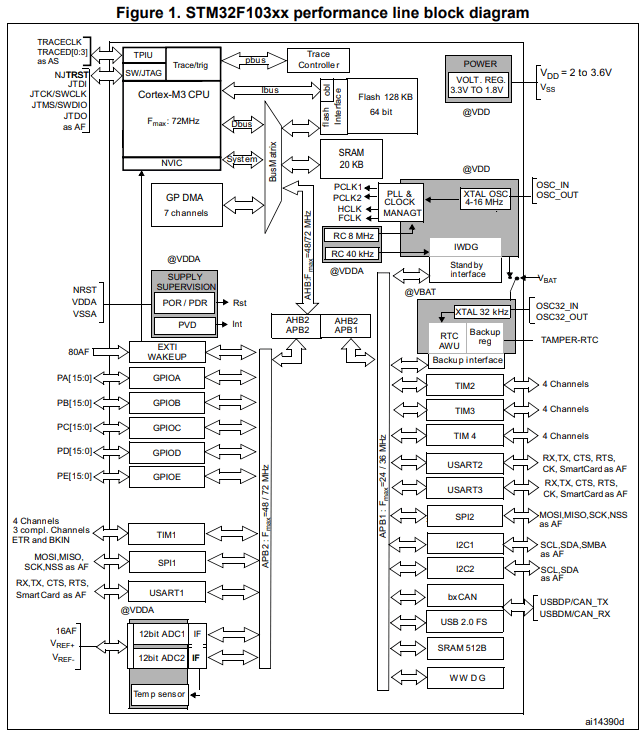

STM32F103XX 블록 다이어그램

Esifressif는 처음부터 ESP32에 Wi-Fi와 블루투스 기능을 탑재함으로써 새로운 트렌드를 활용하고 변화하는 전자 산업의 요구에 부응할 수 있었습니다. 인터넷 연결과 무선 통신의 중요성이 점점 커짐에 따라 ESP32-S3에 내장된 기능은 현대 전자 제품의 요구 사항에 완벽하게 부합합니다.

게다가 ESP32-S3 시리즈는 Wi-Fi와 블루투스 기능뿐만 아니라 성능, 전력 효율성, 사용 편의성 면에서도 향상된 성능을 자랑합니다. STM32 시리즈가 순수 성능과 안정성 측면에서 여전히 certain advantages를 갖고 있을 수 있지만, ESP32-S3는 빠르게 따라잡고 있으며 이미 다양한 IoT 및 연결 기기 애플리케이션에서 인기를 얻고 있습니다.

ESP32-S3를 이용한 마이크로컨트롤러 보드 제작

ESP32-S3 칩을 실제 제품에 적용하려면 패키징하고 외부 장치와의 통신을 위한 주변 회로 및 통신 I/O 포트를 추가해야 합니다. 예를 들어, 얼굴 인식 출입 통제 장치를 만들려면 이미지 획득 및 처리를 위해 외부 카메라를 연결하는 카메라 인터페이스, Wi-Fi 또는 블루투스 연결을 위한 안테나 회로, 그리고 대용량 데이터를 저장할 SPI 플래시 메모리가 필요합니다.

아래 그림은 이러한 회로의 공식 회로도이며, 일반적으로 약 20개의 저항, 콘덴서, 인덕터, 수동 수정 발진기 및 SPI 플래시 메모리가 포함됩니다.

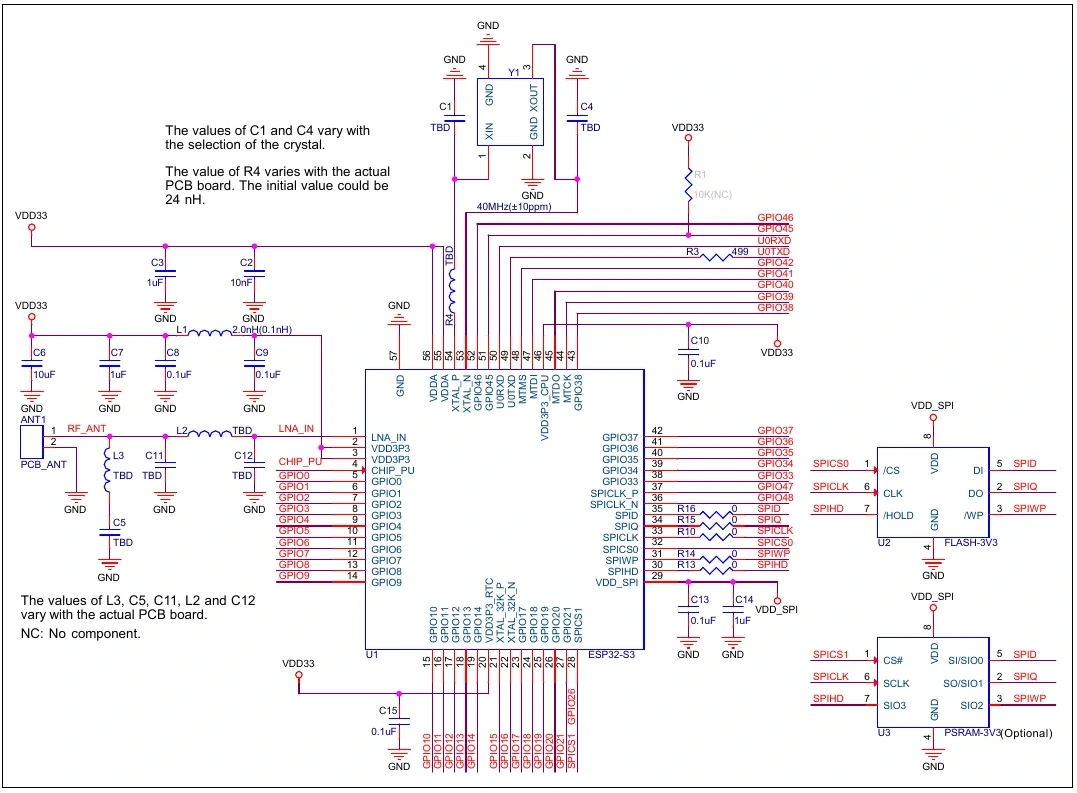

ESP32-S3 칩 설계 참조 회로도

이러한 회로를 설계하는 데 어려움을 느낀다면, 미리 설계 및 패키징된 ESP32-S3 모듈을 사용할 수 있습니다. 모듈을 사용하면 개발 주기를 단축할 수 있지만, 비용이 더 많이 들 수 있습니다. 또는 Espressif에서 제공하는 공식 회로도를 따라 직접 모듈을 개발할 수도 있습니다. Espressif에서 공식적으로 출시한 모듈은 다음 이미지에 나와 있습니다.

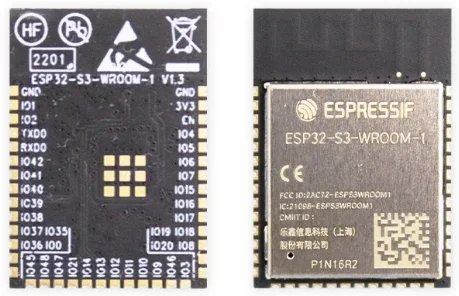

ESP32-S3-WROOM-1 모듈(안테나 포함)

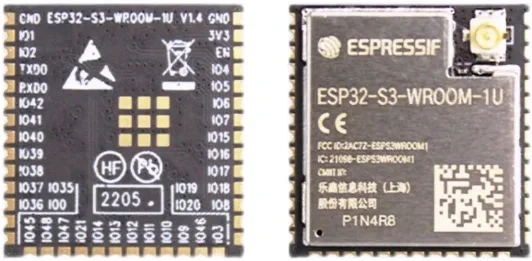

ESP32-S3-WROOM-1U 모듈 (외부 안테나 필요)

에스프레시프에서 출시하는 모듈은 다양한 모델로 출시될 예정입니다. 실제로 핵심 칩은 ESP32-S3와 동일합니다. 모델별 차이점은 오프칩 플래시 메모리와 PSRAM의 용량에 있습니다. 공식적으로 출시된 최고 사양 모델은 ESP32-S3-WROOM-1-N16R8이며, 16MB의 플래시 메모리와 8MB의 PSRAM을 탑재하고 있습니다. 이 정도 사양이면 개발에 충분할 것으로 생각합니다.

모델플래시 2PSRAM주변 온도(℃)모듈 크기(mm)

모델	플래시	PSRAM	주변 온도(℃)	모듈 크기(mm)
ESP32-S3-WROOM-1-N4	4MB (쿼드 SPI)	-	-40~85	18.0 * 25.5 * 3.1
ESP32-S3-WROOM-1-N8	8MB (쿼드 SPI)	-	-40~85	18.0 * 25.5 * 3.1
ESP32-S3-WROOM-1-N16	16MB (쿼드 SPI)	-	-40~85	18.0 * 25.5 * 3.1
ESP32-S3-WROOM-1-H4	4MB (쿼드 SPI)	-	-40~105	18.0 * 25.5 * 3.1
ESP32-S3-WROOM-1-N4R2	4MB (쿼드 SPI)	2MB (쿼드 SPI)	-40~85	18.0 * 25.5 * 3.1
ESP32-S3-WROOM-1-N8R2	8MB (쿼드 SPI)	2MB (쿼드 SPI)	-40~85	18.0 * 25.5 * 3.1
ESP32-S3-WROOM-1-N16R2	16MB (쿼드 SPI)	2MB (쿼드 SPI)	-40~85	18.0 * 25.5 * 3.1
ESP32-S3-WROOM-1-N4R8	4MB (쿼드 SPI)	8MB (옥탈 SPI)	-40~65	18.0 * 25.5 * 3.1
ESP32-S3-WROOM-1-N8R8	8MB (쿼드 SPI)	8MB (옥탈 SPI)	-40~65	18.0 * 25.5 * 3.1
ESP32-S3-WROOM-1-N16R8	16MB (쿼드 SPI)	8MB (옥탈 SPI)	-40~65	18.0 * 25.5 * 3.1
