DC power supply 동작 이해

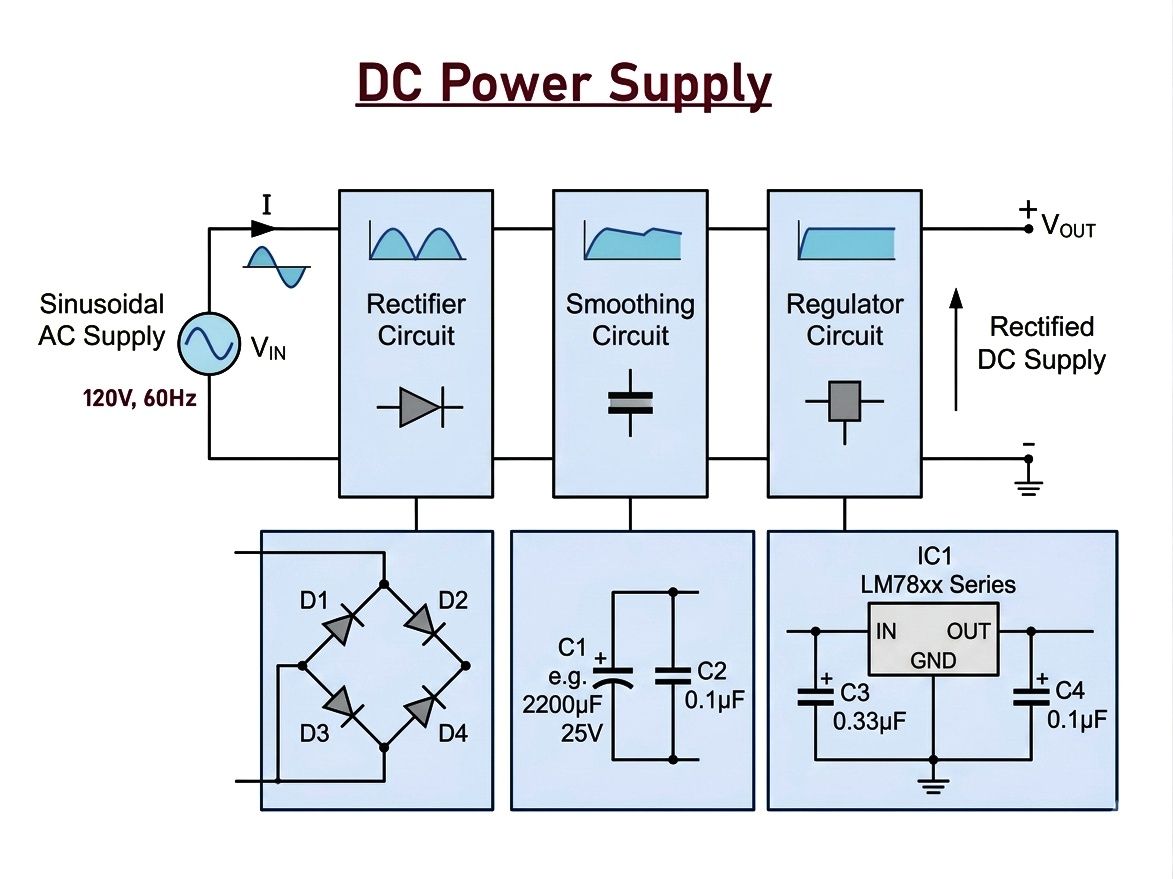

직류 전원 공급 장치는 교류(AC)를 전자 회로에서 사용할 수 있는 안정적인 직류(DC)로 변환합니다. 이 과정은 정류, 필터링, 조정의 세 가지 주요 단계로 이루어집니다.



먼저, 교류 입력(예: 120V, 60Hz)이 정류 회로로 들어갑니다. 여기서 4개의 다이오드(D1~D4)로 구성된 브리지 정류기가 정현파 교류 파형을 맥동하는 직류로 변환합니다. 출력은 양극과 음극을 오가는 대신 축의 한쪽에 머무르지만 여전히 리플이 존재합니다.



다음으로, 평활 회로가 이러한 리플을 줄입니다. 대용량 커패시터(예: C1 = 2200µF)는 전압이 상승할 때 충전되고 하강할 때 방전되어 피크 사이의 간격을 메웁니다. 소형 커패시터(C2 = 0.1µF)는 고주파 노이즈를 제거하는 데 도움을 줍니다. 이 단계를 거치면 파형은 훨씬 부드러워지지만 여전히 완벽하게 일정하지는 않습니다.



마지막으로, 조정 회로가 안정적이고 고정된 직류 출력을 제공합니다. LM78xx 시리즈와 같은 IC는 입력 전압이 변동하거나 부하가 변하더라도 일정한 전압을 유지합니다. 커패시터 C3과 C4는 안정성을 향상시키고 레귤레이터의 입력 및 출력에서 노이즈를 감소시킵니다. 최종 출력(Vout)은 전자 기기 전원 공급에 적합한 깨끗하고 안정적인 직류 전압이며, 음극 단자는 접지에 연결됩니다.
