USB-C 커넥터 위에 장착할 수 있는 초소형 9.0 x 8.9 mm ATtiny1616 보드
Dieu-de-l-elec의 AngstromIO는 Microchip의 ATtiny1616 MCU를 기반으로 하는 매우 작은 오픈 소스 개발 보드입니다. 크기가 9.0 x 8.9mm에 불과한 이 보드는 전원 공급을 위한 가장자리에 장착된 USB Type-C 커넥터보다 약간 더 클 뿐이므로 공간이 매우 제한적인 임베디드 프로젝트에 이상적입니다.
앙스트롬IO는 아주 작은 크기에도 불구하고 QFN20 패키지의 ATtiny1616 MCU, 주소 지정이 가능한 SK6805-EC15 RGB LED 2개를 탑재하고 있으며, 프로그래밍을 위해 I2C, UART, UPDI를 포함한 다양한 GPIO에 접근할 수 있습니다.
AngstromIO ATtiny1616 초소형 USB-C 개발 보드
AngstromIO 사양:
- MCU – 마이크로칩 ATtiny1616 8비트 AVR 마이크로컨트롤러(최대 20MHz, 16KB 플래시 메모리, 2KB SRAM, 256바이트 EEPROM)
- USB – USB Type-C 포트 1개 (전원 공급 전용, MCU에 데이터 라인 연결 안 됨)
- 솔더 패드를 통한 확장
- 프로그래밍용 UPDI 핀
- I2C(SDA, SCL)
- 2개의 GPIO(PB2/TX, PA3)
- 5V 및 GND
- 기타 – SK6805-EC15 주소 지정 가능 RGB LED 2개
- 전원 공급 장치
- USB-C 포트를 통한 5V 전원 공급
- 초저전력 소비(절전 모드에서 최대 200nA)
- 크기 – 9.0 x 8.9 mm
AngstromIO, CH32V003 및 UART 변환기가 결합된 회로도

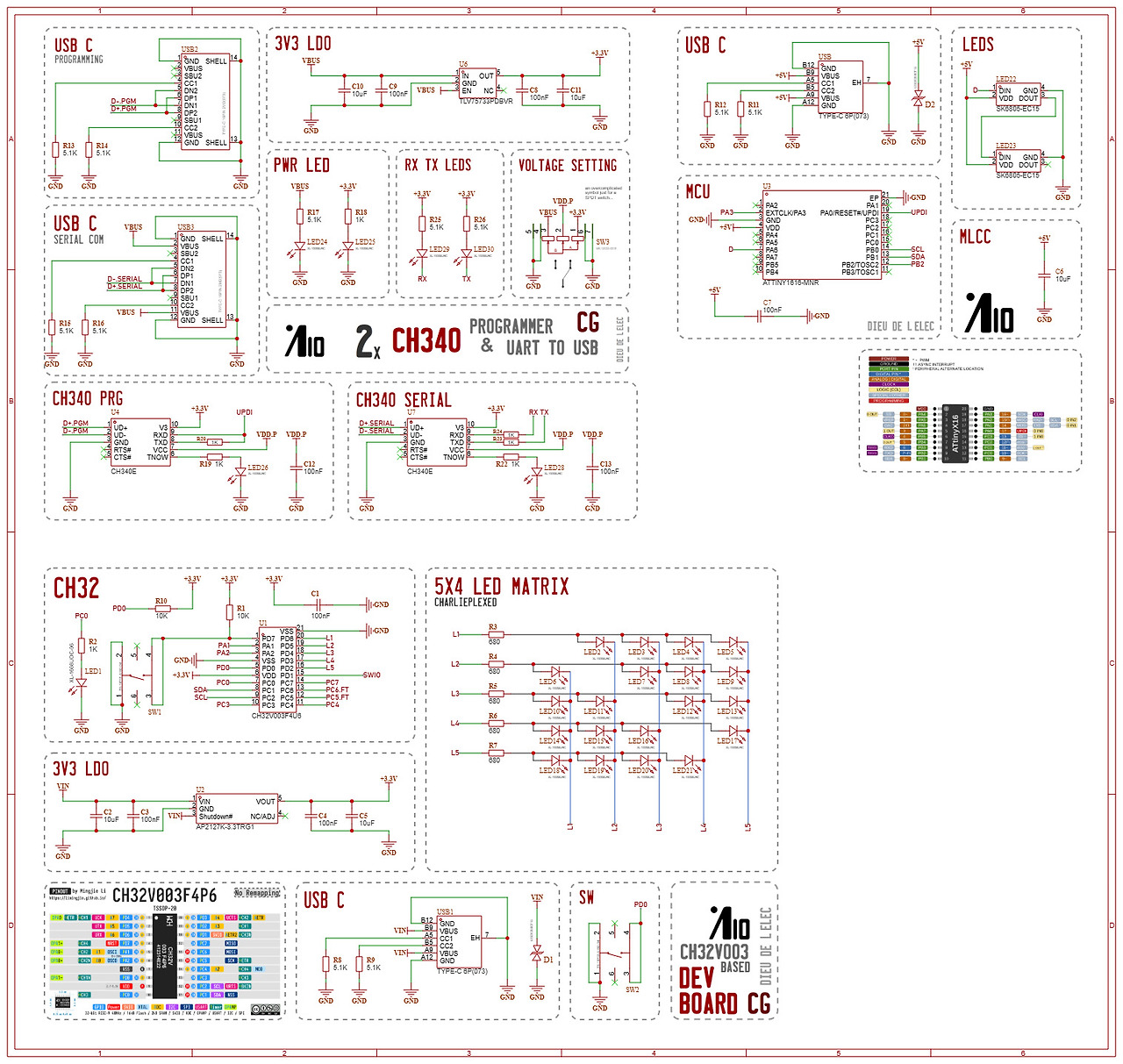

AngstromIO, CH32V003 실험 보드 및 UART 변환기 회로도
USB-C 포트는 5V 전원만 공급하므로, 보드에는 펌웨어 플래싱을 위한 전용 UPDI(통합 프로그램 및 디버그 인터페이스) 패드가 있습니다. 이 보드는 SpenceKonde의 megaTinyCore를 사용하여 Arduino IDE와 완벽하게 호환됩니다 . Wire와 같은 라이브러리를 사용하여 I2C 통신을 구현하고 tinyNeoPixel을 사용하여 온보드 주소 지정 가능 LED를 제어할 수 있으므로, AVR 코드를 직접 작성할 필요가 없습니다.
MCU는 UPDI 인터페이스를 사용하므로 펌웨어 플래싱을 위해서는 전용 프로그래머가 필요하며, 개발자는 두 개의 USB-C 포트를 갖춘 듀얼 CH340 기반 프로그래머용 하드웨어 설계 파일을 제공합니다. 이 설정을 통해 UPDI 프로그래밍과 단방향 시리얼 디버깅(송신 전용)을 동시에 수행할 수 있으므로 새 펌웨어를 플래싱하는 동안 컴퓨터에서 시리얼 출력을 모니터링할 수 있습니다.
또한 개발자는 PCB 패널을 더 효율적으로 활용하기 위해 CH32V003 기반 실험 보드를 추가했다고 언급했습니다. 소형 AngstromIO 보드와 비교했을 때, 이 보드는 브레드보드에 적합한 더 큰 크기로, 4x5 찰리플렉싱 LED 매트릭스가 내장되어 있어 멀티플렉싱 실험 및 CH32V003 툴체인 학습을 위한 간단하고 저렴한 플랫폼을 제공합니다.
AngstromIO, CH32V003 및 UART 변환기

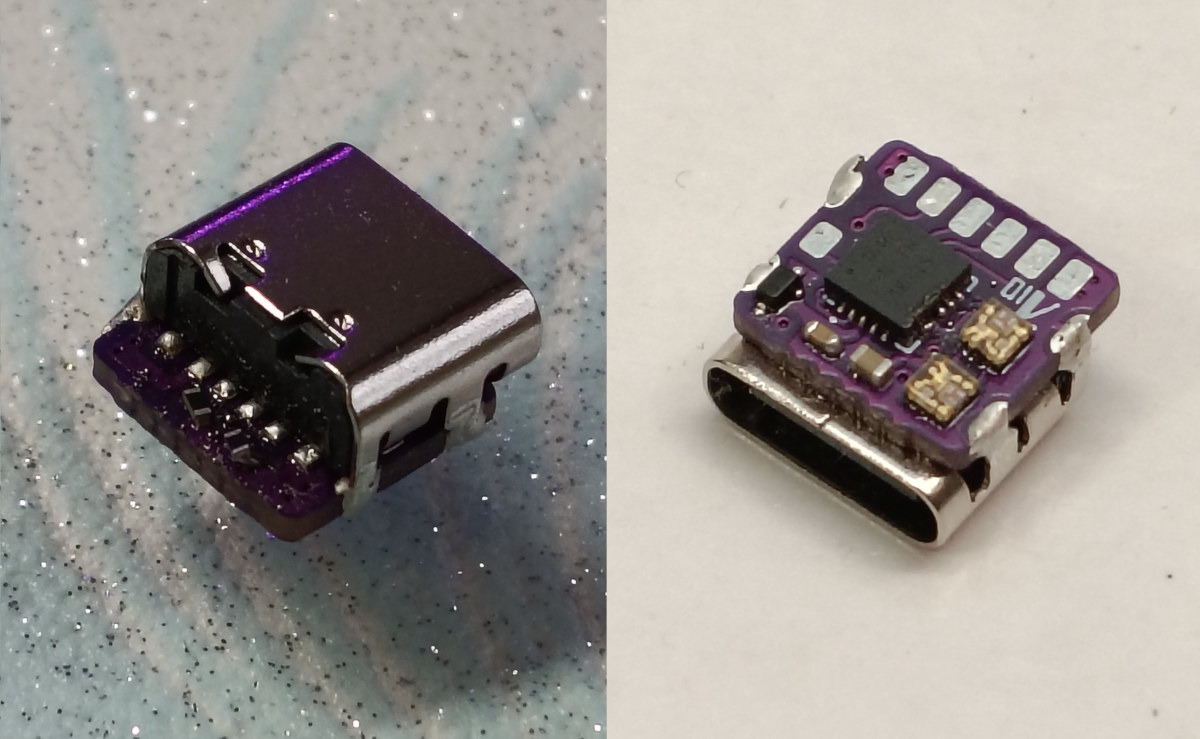

AngstromIO(오른쪽 하단), CH32V003 실험 보드(오른쪽), UART 변환 보드(왼쪽)

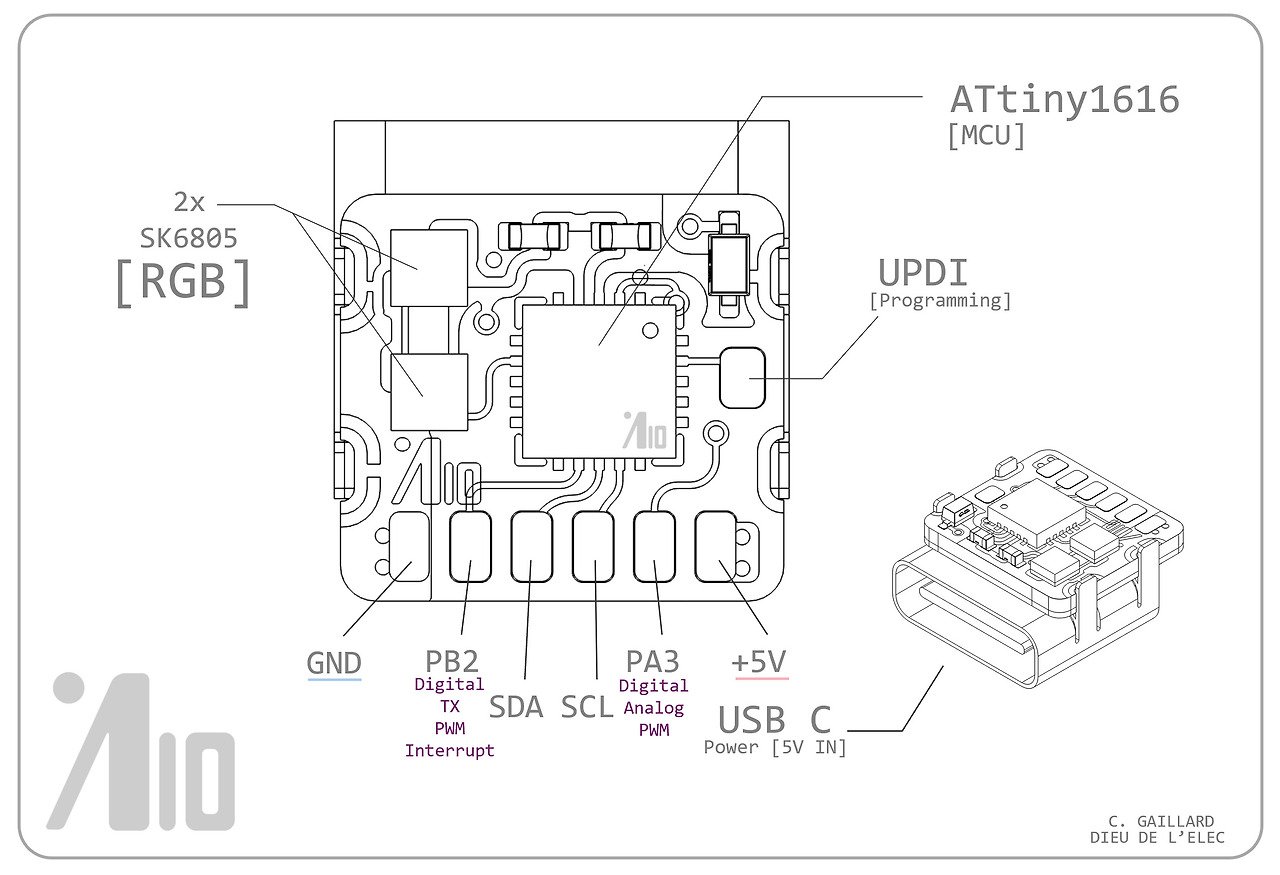

AngstromIO 핀 배치
CH32V003 기반 실험 보드 핀 배치도

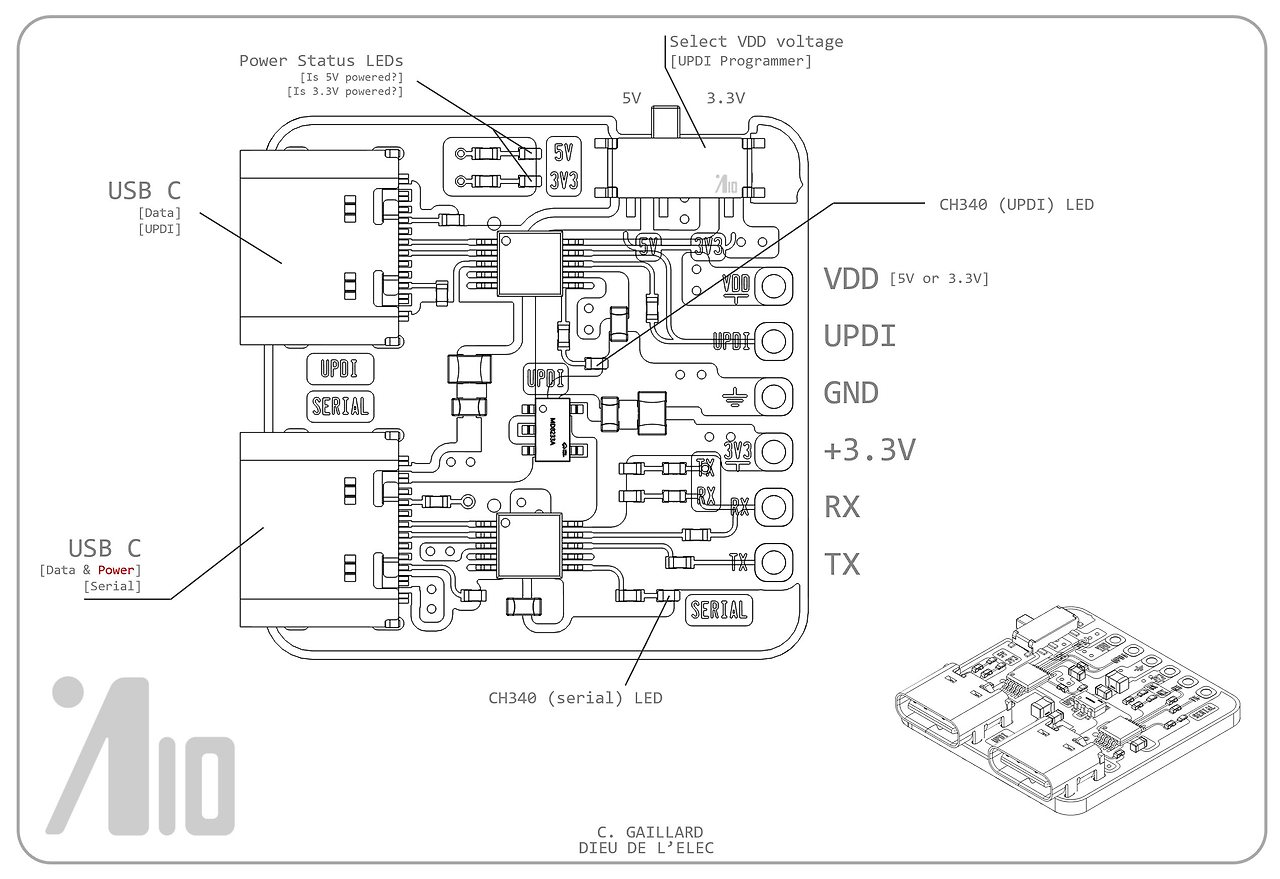

CH340 듀얼 USB C 변환기 핀 배치도
이 제품은 PegorK의 f32 ESP32-C3 보드 와 개념이 매우 유사하며 , 기능과 외형도 비슷하지만 USB 프로그래밍 기능은 없습니다.
AngstromIO는 함께 제공되는 프로그래머 및 RISC-V 실험 보드와 함께 완전한 오픈 소스 하드웨어 프로젝트입니다. 모든 KiCad 회로도, PCB 레이아웃, Gerber 파일 및 샘플 코드는 Dieu-de-l-elec의 GitHub 저장소 에서 확인할 수 있습니다 .
