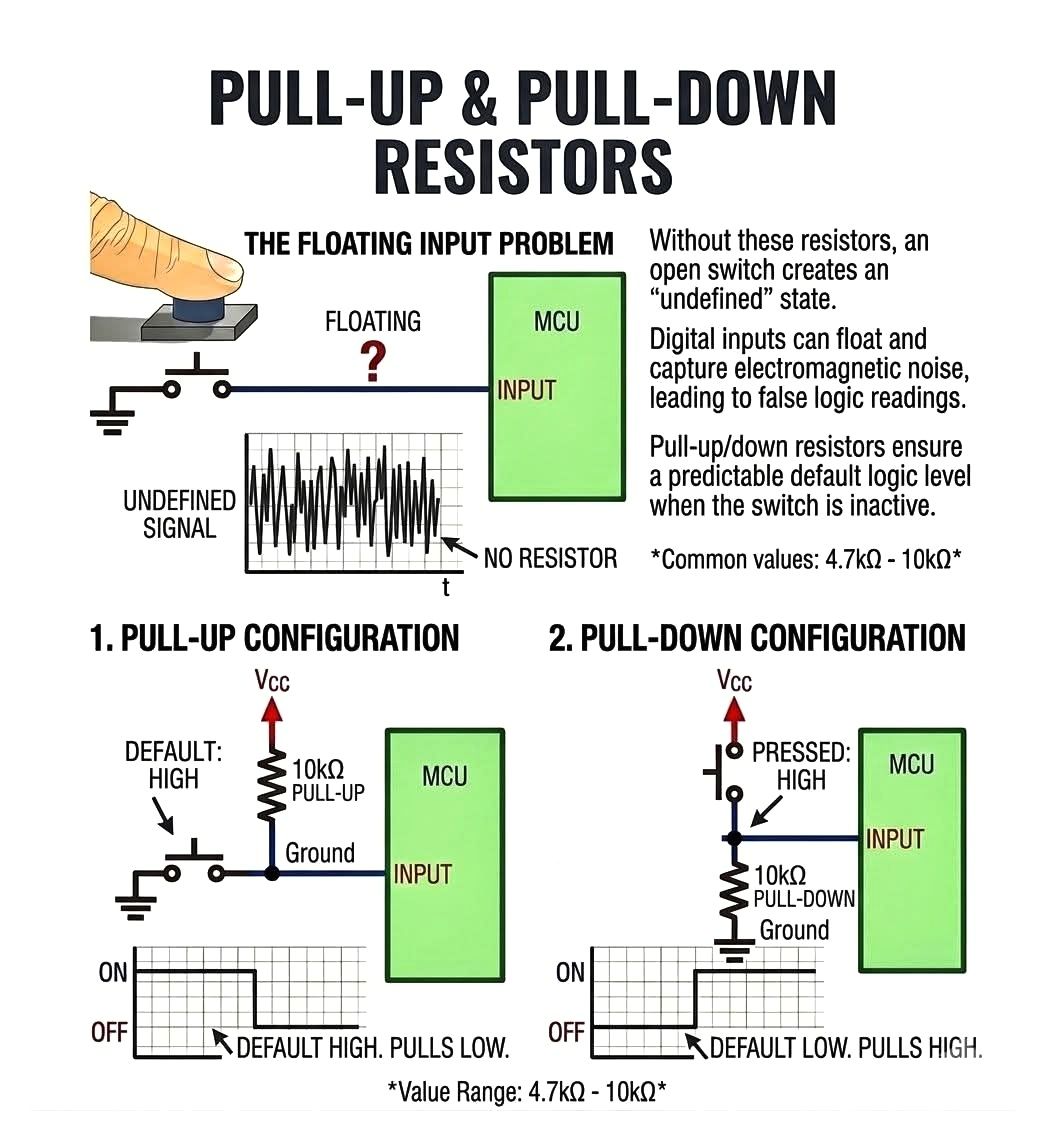

디지털 입력은 잡음을 무작위로 유입시켜 불안정한 논리 레벨을 생성할 수 있으므로 절대 플로팅 상태로 두어서는 안 됩니다. 이는 특히 마이크로컨트롤러에서 회로의 예측 불가능한 동작으로 이어질 수 있습니다. 풀업 및 풀다운 저항은 입력에 정의된 기본 상태를 강제함으로써 이러한 문제를 해결합니다.
풀업 저항은 스위치가 열려 있을 때 입력을 하이(HIGH) 상태로 유지하고, 스위치가 눌렸을 때 로우(LOW) 상태가 됩니다.
풀다운 저항은 기본적으로 입력을 로우(LOW) 상태로 유지하고, 스위치가 눌렸을 때 하이(HIGH) 상태가 됩니다. 일반적인 값은 잡음 내성과 전력 소비 사이의 균형을 고려하여 4.7kΩ에서 10kΩ 사이입니다.
'KiCad 설계' 카테고리의 다른 글
| 왜 0옴 저항을 사용할까요? (0) | 2026.05.08 |
|---|---|
| Top 5 PCB 설계 실수 (0) | 2026.05.03 |
| 마이크로컨트롤러 핀에서 릴레이를 직접 제어 (0) | 2026.05.03 |
| 전류 흐름을 위한 트레이스 폭 (0) | 2026.05.02 |

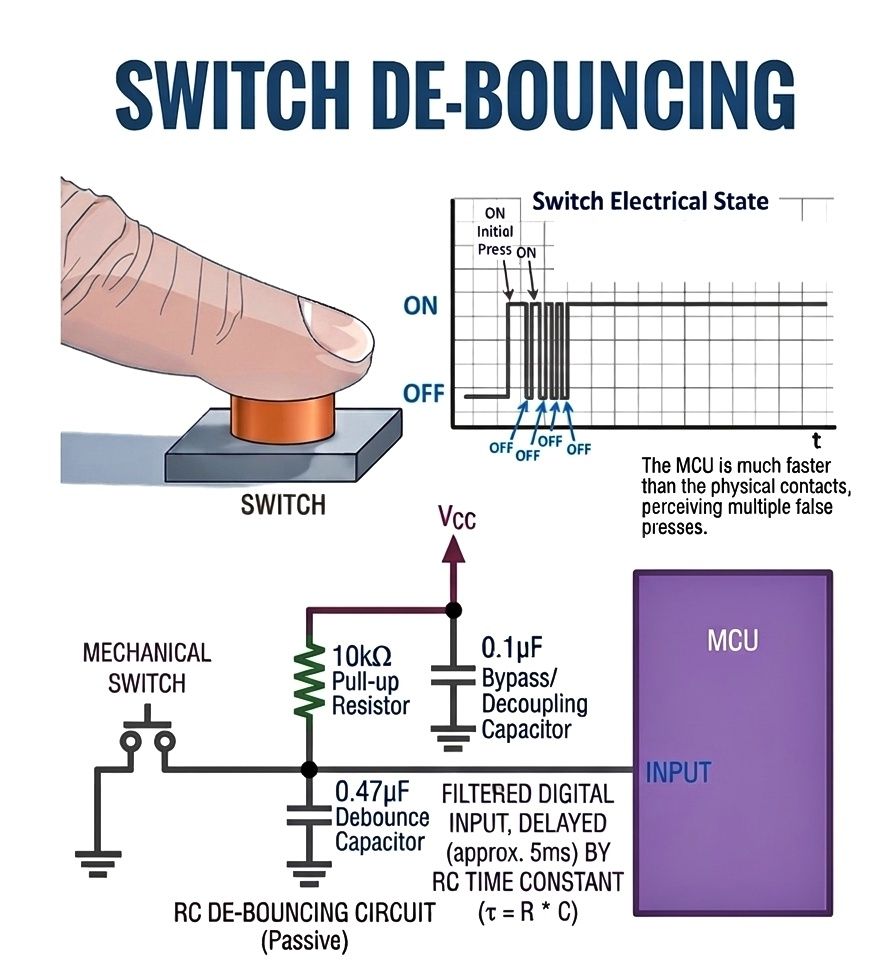

| 스위치 디바운싱 문제 해결 회로 (0) | 2026.04.06 |
