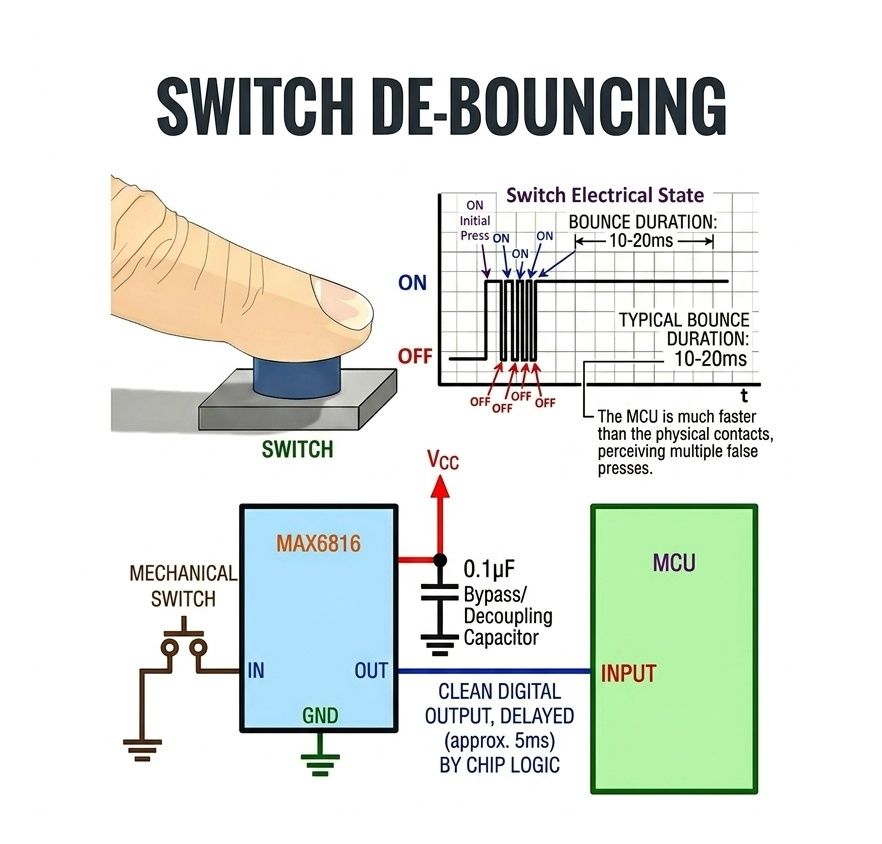

기계식 스위치를 누르면 접점이 즉시 안정화되지 않습니다. 접점은 약 10~20ms 동안 물리적으로 튀어 오르며, 이로 인해 깨끗한 전환 대신 급격한 ON-OFF 신호가 발생합니다. 마이크로컨트롤러는 이를 여러 번 누른 것으로 인식하여 오류를 일으킵니다.
디바운싱은 노이즈를 걸러내어 이 문제를 해결합니다. 이 회로에서 MAX6816 비바운서 IC는 신호를 정제하고 약간의 지연 시간을 둔 안정적인 디지털 출력을 제공합니다. 바이패스 커패시터는 안정적인 작동을 보장합니다. 이를 통해 한 번의 누름이 하나의 동작으로 감지되도록 보장합니다.
