마이크로컨트롤러 핀에서 릴레이를 직접 제어하는 것은 릴레이 코일에 필요한 전류량이 핀에서 공급할 수 있는 전류량보다 많기 때문에 안전하지 않습니다.

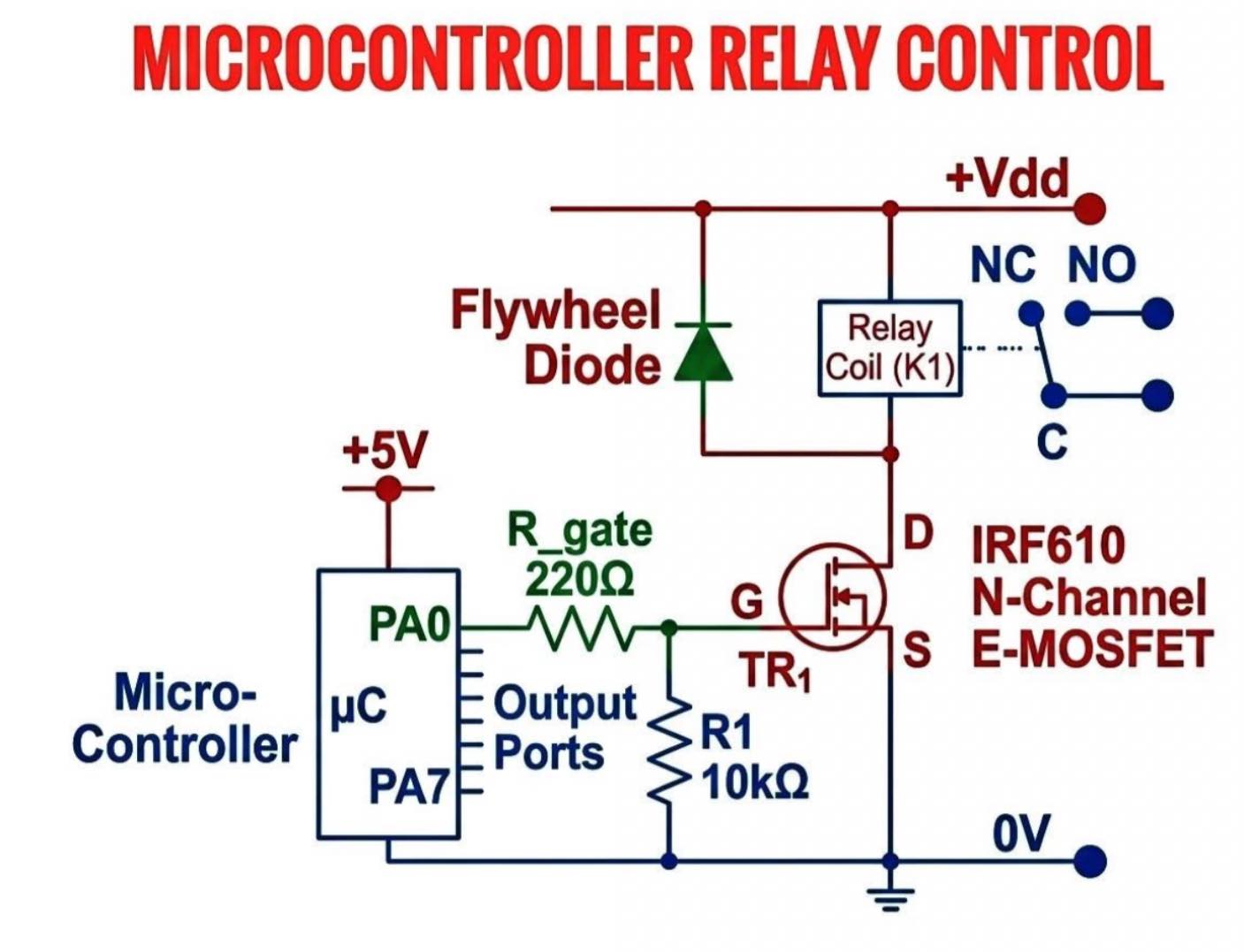

이 회로는 N채널 MOSFET(IRF610)을 스위치로 사용하여 이 문제를 해결합니다. 마이크로컨트롤러 출력(PA0)이 HIGH가 되면 220Ω 게이트 저항을 통해 작은 전류가 흘러 MOSFET이 켜집니다. 그러면 +Vdd에서 접지로 전류가 흘러 릴레이 코일이 여자되고 접점이 NC에서 NO로 전환됩니다.
출력이 LOW가 되면 MOSFET이 꺼지고 릴레이가 비활성화됩니다. 10kΩ 저항은 신호가 없을 때 MOSFET이 꺼진 상태를 유지하도록 합니다. 플라이백 다이오드는 릴레이 코일이 꺼질 때 발생하는 고전압 스파이크로부터 MOSFET을 보호하는 중요한 역할을 합니다.
이것은 임베디드 시스템에서 저전력 로직 신호로 고전력 부하를 안전하게 제어하는 데 사용되는 표준적이고 신뢰할 수 있는 방법입니다.
