ESP32-S3 개발 보드 RGB LED 테스트 하기



ESP32-S3 개발 보드에는 일반 LED 대신 RGB LED가 달려 있습니다. 램프 및 조명

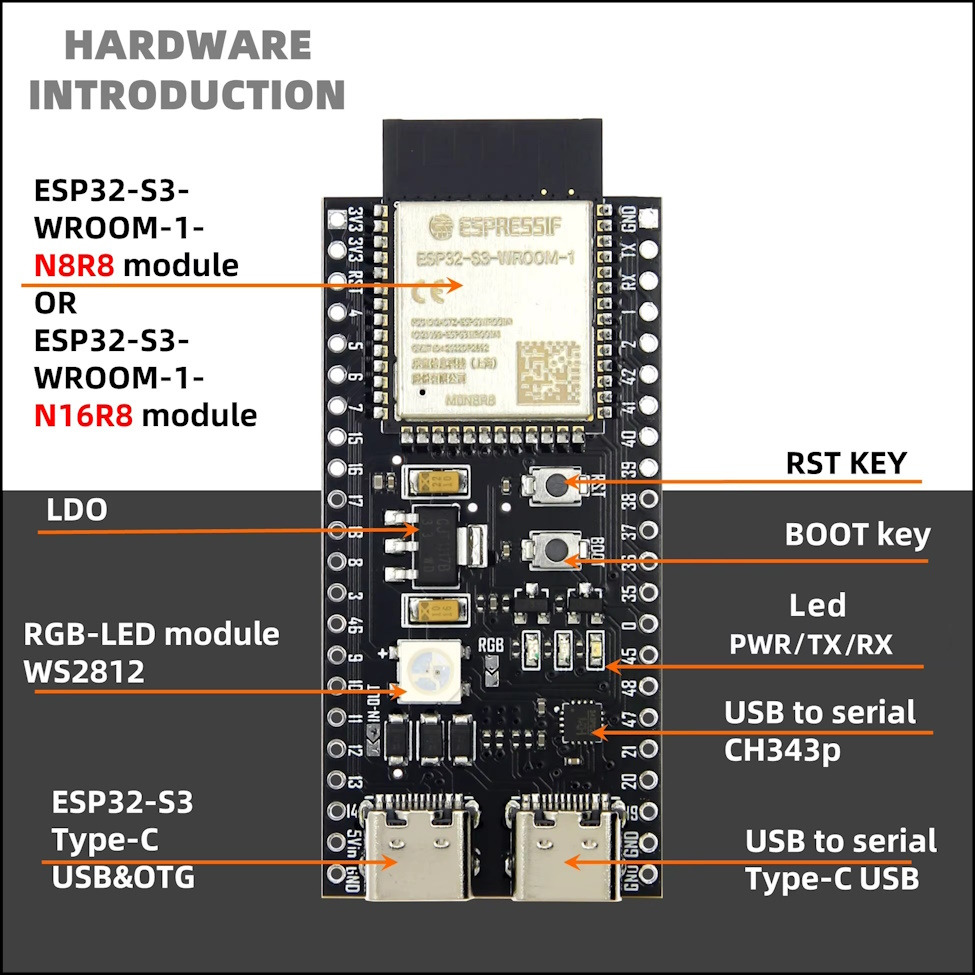

ESP32-S3 Hardware Introduction





ESP32-S3 개발 보드의 RGB LED 동작을 위한 3가지 방법



먼저 위의 구매 게시글 중간쯤에 보면 회로도가 첨부되어 있는데 이 회로도를 살펴보면 개발보드의 GPIO 48번에 RGB LED가 연결되어 있는것을 확인할 수 있습니다.



방법1. Adafruit NeoPixel 라이브러리 사용



Adafruit NeoPixel 라이브러리를 설치하여 RGB LED를 동작시킬 수 있습니다.



#include <Adafruit_NeoPixel.h>

#define LED_PIN 48
#define NUM_LEDS 1

Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  strip.begin();
  strip.show();
}

void loop() {
  strip.setPixelColor(0, strip.Color(255, 0, 0));  // 빨간색
  strip.show();
  delay(1000);

  strip.setPixelColor(0, strip.Color(0, 255, 0));  // 녹색
  strip.show();
  delay(1000);

  strip.setPixelColor(0, strip.Color(0, 0, 255));  // 파란색
  strip.show();
  delay(1000);

  strip.setPixelColor(0, strip.Color(255, 255, 0));  // 노란색
  strip.show();
  delay(1000);

  strip.setPixelColor(0, strip.Color(0, 255, 255));  // 시안색
  strip.show();
  delay(1000);

  strip.setPixelColor(0, strip.Color(255, 0, 255));  // 마젠타
  strip.show();
  delay(1000);

  strip.setPixelColor(0, strip.Color(255, 255, 255));  // 흰색
  strip.show();
  delay(1000);

  strip.show();
  delay(1000);
}





방법2. ESP 내부 함수 사용( neopixelWrite )



ESP32 보드 설치시 같이 설치되는 SDK의 내장 함수 neopixelWrite 함수를 사용합니다.



/*
  BlinkRGB

  Demonstrates usage of onboard RGB LED on some ESP dev boards.

  Calling digitalWrite(RGB_BUILTIN, HIGH) will use hidden RGB driver.

  RGBLedWrite demonstrates controll of each channel:
  void neopixelWrite(uint8_t pin, uint8_t red_val, uint8_t green_val, uint8_t blue_val)

  WARNING: After using digitalWrite to drive RGB LED it will be impossible to drive the same pin
    with normal HIGH/LOW level
*/
// the setup function runs once when you press reset or power the board

void setup() {

}

// the loop function runs over and over again forever
void loop() {
#ifdef RGB_BUILTIN
  digitalWrite(RGB_BUILTIN, HIGH);   // Turn the RGB LED white
  delay(1000);
  digitalWrite(RGB_BUILTIN, LOW);    // Turn the RGB LED off
  delay(1000);

  neopixelWrite(RGB_BUILTIN,RGB_BRIGHTNESS,0,0); // Red
  delay(1000);
  neopixelWrite(RGB_BUILTIN,0,RGB_BRIGHTNESS,0); // Green
  delay(1000);
  neopixelWrite(RGB_BUILTIN,0,0,RGB_BRIGHTNESS); // Blue
  delay(1000);
  neopixelWrite(RGB_BUILTIN,0,0,0); // Off / black
  delay(1000);
#endif
}





방법3. ESP 내부 함수 사용( rgbLedWrite )



ESP32 보드 설치시 같이 설치되는 SDK의 내장 함수 rgbLedWrite 함수를 사용합니다.



아래 예제는 ESP 보드 설치시 제공되는 예제로 아두이노 IDE 2의 File -> Examples -> ESP32 -> GPIO -> BlinkRGB 메뉴를 통해 불러올 수 있습니다.



/*
  BlinkRGB

  Demonstrates usage of onboard RGB LED on some ESP dev boards.

  Calling digitalWrite(RGB_BUILTIN, HIGH) will use hidden RGB driver.

  RGBLedWrite demonstrates control of each channel:
  void rgbLedWrite(uint8_t pin, uint8_t red_val, uint8_t green_val, uint8_t blue_val)

  WARNING: After using digitalWrite to drive RGB LED it will be impossible to drive the same pin
    with normal HIGH/LOW level
*/
//#define RGB_BRIGHTNESS 64 // Change white brightness (max 255)

// the setup function runs once when you press reset or power the board

void setup() {
  // No need to initialize the RGB LED
}

// the loop function runs over and over again forever
void loop() {
#ifdef RGB_BUILTIN
  digitalWrite(RGB_BUILTIN, HIGH);  // Turn the RGB LED white
  delay(1000);
  digitalWrite(RGB_BUILTIN, LOW);  // Turn the RGB LED off
  delay(1000);

  rgbLedWrite(RGB_BUILTIN, RGB_BRIGHTNESS, 0, 0);  // Red
  delay(1000);
  rgbLedWrite(RGB_BUILTIN, 0, RGB_BRIGHTNESS, 0);  // Green
  delay(1000);
  rgbLedWrite(RGB_BUILTIN, 0, 0, RGB_BRIGHTNESS);  // Blue
  delay(1000);
  rgbLedWrite(RGB_BUILTIN, 0, 0, 0);  // Off / black
  delay(1000);
#endif
}





방법2와 방법3의 RGB LED 동작시키는 함수가 달라 소스코드를 살펴보니 아래와 같은 주석을 발견하였습니다.



// Will use RGB_BUILTIN_LED_COLOR_ORDER

void rgbLedWrite(uint8_t pin, uint8_t red_val, uint8_t green_val, uint8_t blue_val);

// Backward compatibility - Deprecated. It will be removed in future releases.

[[deprecated("Use rgbLedWrite() instead.")]]

void neopixelWrite(uint8_t p, uint8_t r, uint8_t g, uint8_t b);



이전 호환성을 위해 neopixelWrite라는 함수가 사용되었지만 추후 삭제할 예정이므로 rgbLedWrite 함수로 사용하라고 적혀 있습니다.



따라서 RGB LED를 사용하려면 방법3을 사용하시면 특별한 라이브러리 설치 없이도 쉽게 사용할 수 있습니다.





동작 안 되는 RGB LED 디버깅



제가 왜 위의 3가지 방법을 알게 되었냐면 하나의 소스가 동작이 안되어 다른 소스를 검색하여 테스트 하다보니 3가지 방법을 알게 되었습니다.



이상하게도 3가지 테스트를 해 봤는데 어느것도 RGB LED가 켜지지 않았습니다.



다른 블로그와 ChatGPT를 사용해도 해결이 안되어 회로도와 실제 보드를 비교해 보면서 문제점을 확인해 보았습니다.



아래 이미지의 노락색 원 부분을 보면 RGB 라는 표시가 보이고 그 오른쪽에 점퍼가 있는것을 볼 수 있습니다.



자세히 보시면 점퍼의 두 패드 사이가 떨어져 있습니다.



회로도에는 이 부분이 0 옴으로 연결되어 있는데 실제 보드에서는 연결되어 있지 않습니다.



RGB jumper on the ESP32-S2 board



그래서 간단히 핀셋을 사용하여 두 패드를 강제적으로 연결해 보니 그제서야 정상적으로 RGB LED가 켜집니다.
