Heltec ESP32 Wi-Fi HaLow HT HC32 카메라 세트

Heltec ESP32 Wi-Fi HaLow HT HC32 카메라 세트 듀얼 밴드 24GHz 서브 1GHz MESH Wi-Fi 블루투스 게이트웨이 장거리 무선 액세스 IoT



Wi-Fi HALOW를 선택해야 하는 이유



높은 기기 밀도 지원



Wi-Fi HaLow는 안정적인 통신으로 대규모 장치 연결을 지원하므로 스마트 홈 환경에 이상적입니다. 스마트 홈, 스마트 시티, 산업 자동화에 활용하면서 기존 Wi-Fi의 네트워크 혼잡 문제를 피할 수 있습니다. 밀집된 환경에서의 Fi.



장거리 연결



1GHz 미만 대역에서 작동하는 Wi-Fi HaLow는 더 긴 전송 거리(최대 수백 마일)를 제공합니다. 미터 단위로 측정 가능하며, 대규모 행사장이나 야외 환경에서 안정적인 연결을 제공하여 장거리 통신에 이상적입니다. 전송 및 대규모 장치 네트워크화.



저전력 소비



Wi-Fi HaLow는 효율적인 절전 및 해제 메커니즘을 활용하여 전력 소모를 최소화함으로써 IoT 장치에 최적화되어 있습니다. 소비 전력이 낮아 배터리 수명이 길고 IoT 애플리케이션에 지속적인 연결이 가능합니다.





Comparing Wi-Fi 4/5/6 to Wi-Fi HaLow



	Wi-Fi 4/5/6	Wi-Fi HaLow
Operating Frequency Bands	2.4 GHz, 5 GHz, 6 GHz (6E)	Sub-1 GHz (850 – 950 MHz)
Channel width choices	20, 40, 80, 160 MHz	1, 2, 4, 8, (16 optional) MHz
Max Addressable STAs per AP	2007	8191
Single Stream MCS data rate range	6.5 Mbps-150 Mbps (.11n, Wi-Fi 4)	150 Kbps – 43.3 Mbps (86.7 Mbps @16MHz)
Typical range	~100 m	10x longer range than 802.11n 20MHz







요약



HT-HC32 는 ESP32-S3 MCU와 Wi-Fi HaLow를 기반으로 하는 카메라가 내장된 개발 보드입니다. 이 모듈은 장거리 고속 무선 통신을 위해 설계되었습니다. 전송 거리는 다음과 같습니다. 1km 이상의 거리와 최대 32Mbps의 속도를 제공하는 이 제품은 안정적이고 고성능이 요구되는 IoT 애플리케이션에 이상적입니다.



연결성.



이 모듈은 저전력 설계와 뛰어난 신호 투과율을 특징으로 하며, 안정적인 작동을 보장합니다. 까다로운 환경에서도 뛰어난 성능을 발휘합니다. 내장 카메라는 200픽셀 광각을 지원하며, 자동 노출 제어, 자동 게인 제어, 이미지 크기 조정 및 이미지 처리와 같은 고급 이미지 처리 기능



압축.

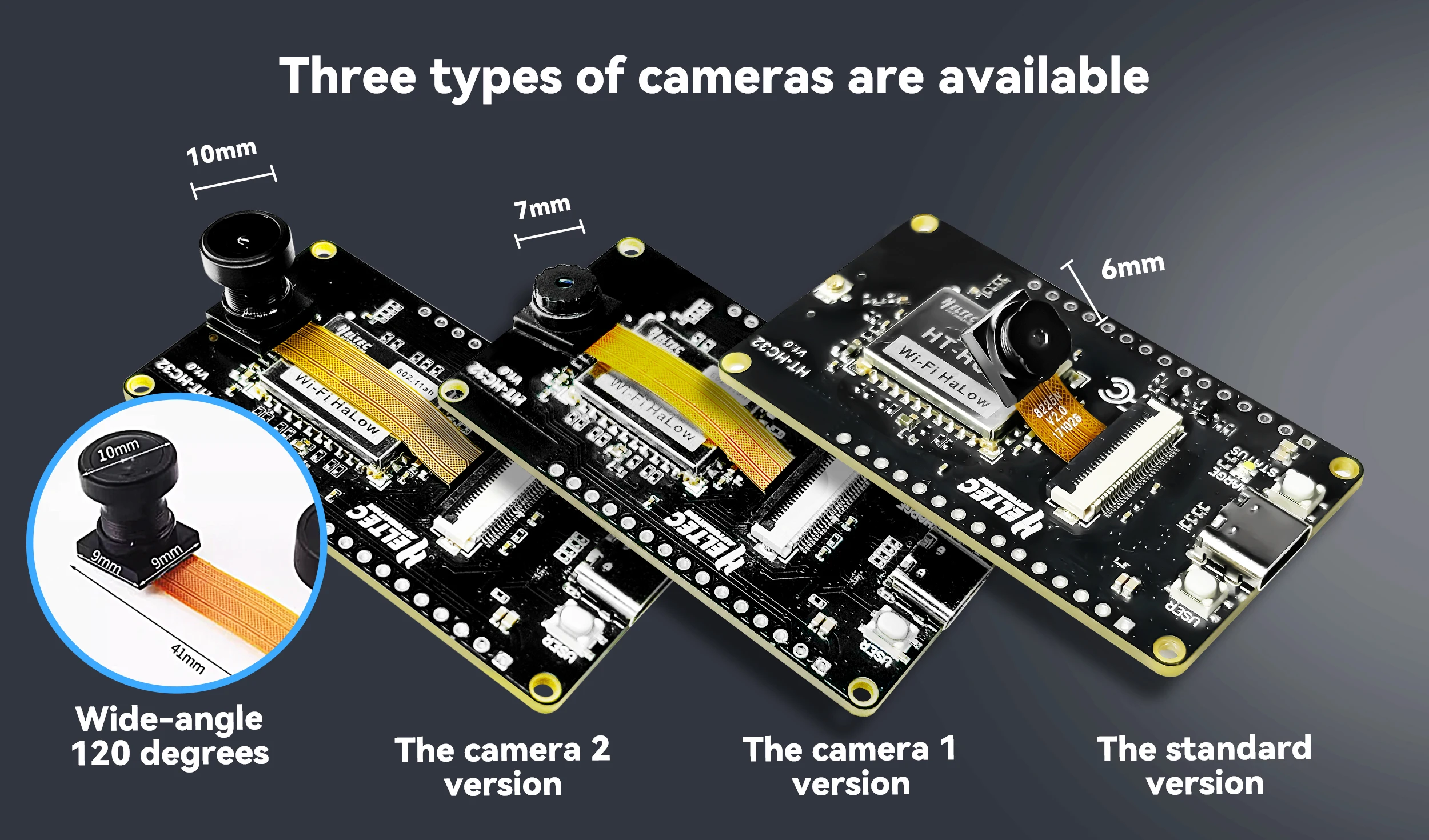

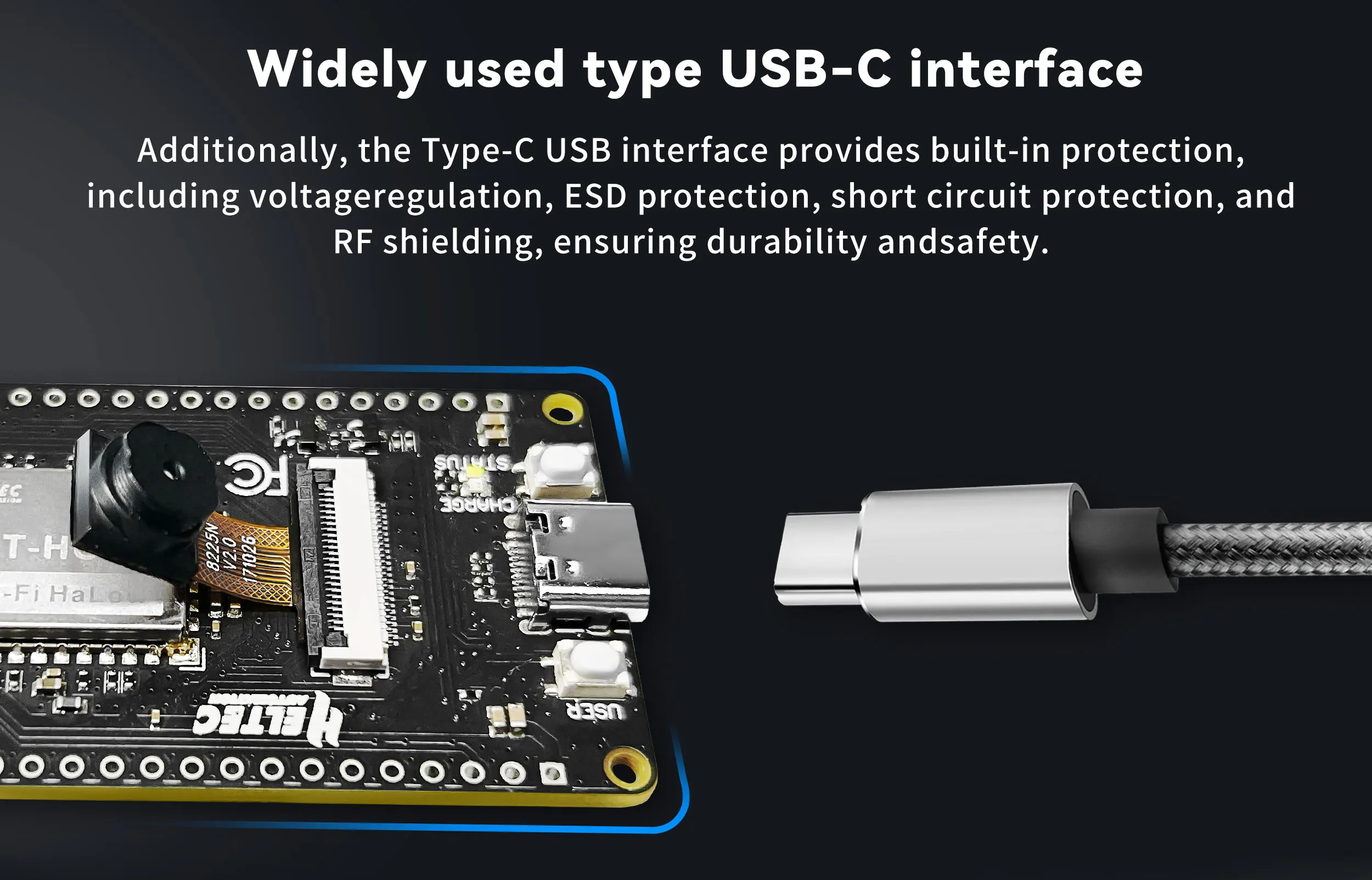

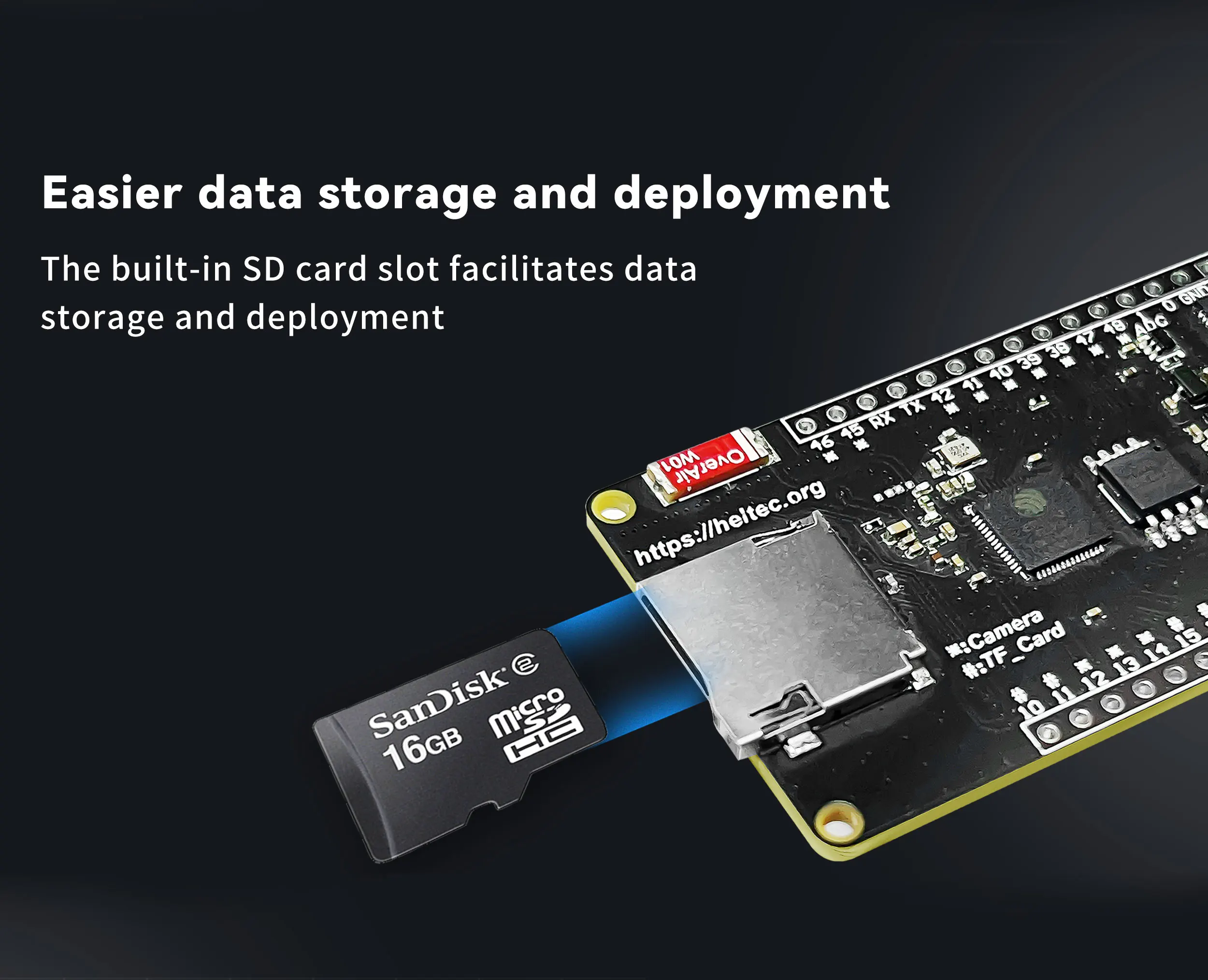

간편한 로컬 데이터 저장 및 배포를 위해 장치에는 SD 카드 슬롯이 내장되어 있습니다. 또한 Type-C 포트도 제공됩니다. USB 인터페이스는 전압 조절, ESD 보호, 단락 보호 등 내장 보호 기능을 제공합니다. RF 차폐 기능으로 내구성과 안전성을 보장합니다.



HT-HC32는 Wi-Fi, Bluetooth, Wi-Fi HaLow 등의 연결 옵션을 제공하며, 2.4GHz 패치 안테나가 내장되어 있습니다. Wi-Fi 및 블루투스 기능과 HT-HC01 Wi-Fi HaLow 모듈용으로 예약된 IPEX(U.FL) 인터페이스가 있습니다. CP2102 USB-시리얼 칩의 통합으로 프로그램 다운로드 및 디버깅이 용이해지며, 시스템은 아두이노 개발 환경과 완벽하게 호환되어 신속한 프로토타이핑을 위한 유연한 플랫폼을 제공합니다.



개발.













주요 특징

• MCU는 ESP32-S3이고, Wi-Fi HaLow 모듈은 HT-HC01입니다.
• 최대 1~2km 이상의 긴 전송 거리.
• 최대 32Mbps의 빠른 전송 속도를 제공합니다.
• 저전력 설계에 강력한 침투력.
• 200픽셀 광각 카메라 내장, 자동 노출 제어, 자동 게인 제어, 이미지 크기 조정 지원, 이미지 압축 등.
• 아두이노 개발 환경을 지원합니다.
• 간편한 로컬 배포 및 데이터 저장을 위한 통합 SD 카드 슬롯.
• CP2102 USB-시리얼 변환 칩이 내장되어 있어 프로그램 다운로드 및 디버깅 정보에 편리합니다.

        인쇄.



• 전압 조절 기능, ESD 보호, 단락 보호, RF 차폐 기능을 갖춘 Type-C USB 인터페이스

        그리고 기타 보호 조치들.

• Wi-Fi, 블루투스, Wi-Fi HaLow의 세 가지 네트워크 연결이 통합되어 있으며, 2.4GHz 패치 안테나가 내장되어 있습니다.

        Wi-Fi 및 블루투스용이며, Wi-Fi HaLow용으로 IPEX(U.FL) 인터페이스가 예약되어 있습니다.

• 온보드 SH1.25-2 배터리 인터페이스, 통합 리튬 배터리 관리 시스템(충전 및 방전)

        배터리 관리, 과충전 보호, 배터리 잔량 감지, USB/배터리 전원 자동 전환 기능 포함.

시작하기

Heltec은 Arduino 기반 개발 프레임워크를 제공합니다.

GitHub 링크 - Heltec ESP32 HaLow 개발 프레임워크

                    설치 및 시작 가이드.



핀 설명













Specifications

General Parameter

Parameters	Description
MCU	ESP32-S3R8
Wi-Fi HaLow Module	HT-HC01
Serial port chip	CP2102
Wi-Fi HaLow	IEEE 802.11ah
Memory	384KB ROM; 512KB SR; 16KB RTC SRAM; 8M PSRAM, 16MB SiP Flash
Interface	HaLow ANT connector(IPEX1.0); 2*15*1.27 Header Pins, 24P_0.5mm FFC connector(camera), USB TypeC, SH1.25-2 battery interface, Micro-SD card holder
Power Supply	5V@USB, 2.7~4.2V@battery
Operating temperature	-50 ~ +85℃
Operating humidity	10%～90%, no-condensing
Dimensions	60.00*33.50*7.10mm3(excluding Micro-SD and camera)



Wi-Fi HaLow Parameters



Parameters	Description
Module	HT-HC01
Wi-Fi Standard	IEEE 802.11ah
Frequency	902-928 MHz
Data Rate	32.5 Mbps @ 8 MHz
Band Width	1/2/4/8MHz



Camera Parameters



Parameters	Description
Interface	Data: 8-bit, Control: SCCB (a protocol similar to I2C)
Output format	RaWRGB, RGB(RGBS65/RGB555), GRB422, YUV(422/420), YCbCr(422), JPEG
Output Bit	8-bit
Output resolution	UXGA (1600x1200) and any size down to 40x30.
Maximum frame rate	UXGA(1600*1200)@15, SVGA(800*600)@30, CIF(352*288)@60
Sensor Size	1/4inch
Sensitivity	0.6V/Lux-sec
SNR	40dB
Dynamic range	50dB
Aperture	F2.0
FOV	78°
Focal Length	3.6mm
Lens Filter	850nm, IR Cut Filter or Infrared Cut Filter



문서 및 자료

• [문서] —  사용자 설명서
• [첨부파일] —  데이터시트
• [첨부파일] — HT-HC32/회로도
• [자료] —  Heltec ESP32 HaLow 개발 프레임워크
• [자료] —  설치 및 시작 가이드
• [자료] —  관련 자료





자주 묻는 질문

I2C 및 SPI 사용 시 주의사항은 무엇입니까?

각 IO 핀은 IO_MUX 기능으로 사전 구성되어 있으므로 모든 GPIO를 I2C 또는 SPI 핀으로 사용할 수 있습니다.



코드에서 이러한 핀을 정의하기만 하면 됩니다. 하지만 핀이 한 번 사용되면 다른 부분에 영향을 미칠 수 있다는 점에 유의해야 합니다.



해당 핀과 관련된 다른 기능들.



HT-HC32의 연결 옵션은 무엇인가요?

Wi-Fi, 블루투스 및 Wi-Fi HaLow를 포함하며, Wi-Fi 및 블루투스용 2.4GHz 패치 안테나가 내장되어 있습니다.



HT-HC01 Wi-Fi HaLow 모듈용으로 예약된 IPEX(U.FL) 인터페이스입니다.
