RP2350B는 RP2040 디버거, HDMI 및 microSD 카드 슬롯이 내장

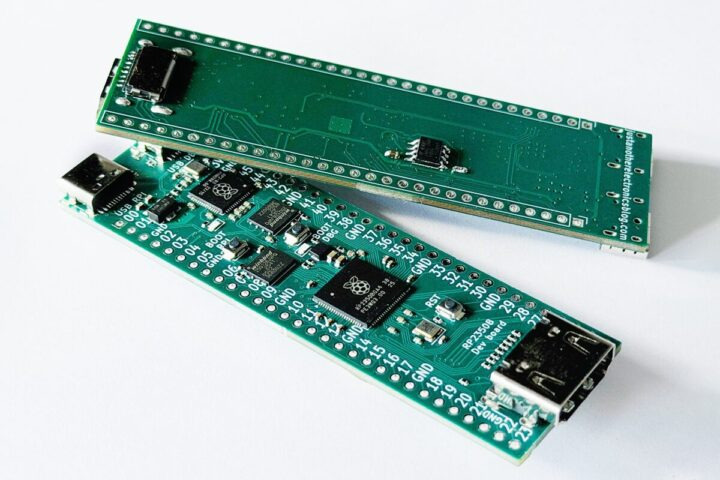

RP2350B는 RP2040 디버거, HDMI 및 microSD 카드 슬롯이 내장된 고급 개발 보드입니다.

틴디에서 새로운 프로젝트를 찾던 중, 라즈베리 파이 RP2350B 기반의 "Bells&Whistles" 라는 개발 보드를 발견했습니다 . 이 보드는 RP2040 기반 디버거가 내장되어 있고 Picoprobe 펌웨어가 실행되어 별도의 디버그 프로브가 필요 없다는 점에서 흥미롭습니다 .

그 외에도 HDMI 출력, 저장용 MicroSD 카드 슬롯, 선택 사양으로 8MB의 PSRAM을 갖추고 있으며, Raspberry Pi RP2350 B 변형을 사용하기 때문에 최대 46개의 GPIO 핀을 지원합니다. 또한 RP2350B용 USB Type-C 포트 하나와 RP2040 디버거용 USB Type-C 포트 하나, 이렇게 두 개의 USB Type-C 포트가 있어 깔끔하고 신속한 프로토타이핑 및 개발 워크플로우에 특히 유용합니다.









RP2350B 벨앤휘슬 보드 사양:

• SoC –  라즈베리 파이 RP2350 B
  • CPU
    • Arm TrustZone을 지원하는 150MHz 듀얼 코어 Arm Cortex-M33
    • 듀얼코어 RISC-V Hazard3 @ 150MHz
    • 한 번에 두 개의 코어만 사용할 수 있습니다.
  • 메모리 – 520KB 온칩 SRAM
  • 패키지 –  QFN-80
• 메모리 – 선택 사항: 8MB PSRAM
• 저장
  • 4MB 온보드 SPI 플래시
  • MicroSD 카드 슬롯 (GPIO20-GPIO23에 연결됨)
• 영상 출력 – DVI 영상 출력을 위한 HDMI 커넥터
• USB – USB Type-C 포트 2개 (하나는 메인 RP2350B용 "USB RPI", 다른 하나는 디버거용 "USB DBG")
• 디버깅 – Picoprobe 소프트웨어가 실행되는 Raspberry Pi RP2040 마이크로컨트롤러
• 확장 – 2개의 30핀 헤더를 통해 46개의 GPIO, 5V, 3.3V 및 GND를 사용할 수 있습니다.
• 기타
  • 메인 MCU와 디버거 모두에 대한 리셋(RST) 및 부팅 버튼
  • 사용자 LED 1개 (GPIO46)
  • UART는 내부적으로 디버거(GPIO0, GPIO1)로 연결됩니다.
• 힘
  • USB-C에서 5V 출력
  • VBUS 및 3.3V(출력) 핀
• 크기 – 87 x 26.5 mm

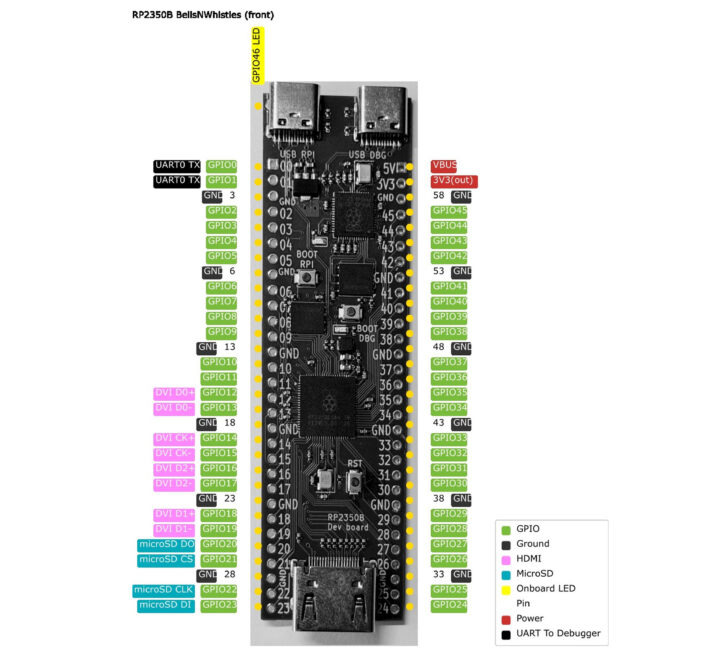

핀 배치도

소프트웨어 측면에서 이 보드는 기존 프로젝트와 호환되도록 설계되었습니다. HDMI 커넥터는 Adafruit DVI Sock( Luke Wren의 PicoDVI 프로젝트 기반 )과 동일한 GPIO 핀(GPIO12~GPIO19)을 사용하므로 PicoDVI 라이브러리 기반 소프트웨어와 호환됩니다. 내장 디버거는 표준 Raspberry Pi 디버그 프로브 처럼 작동하므로 추가 하드웨어 없이 보드를 프로그래밍하고 UART 모니터링을 사용할 수 있습니다.



RP2350B Bells&Whistles 보드 또한 오픈 소스 하드웨어입니다. 개발자인 riktw는 KiCad 회로도, PCB 레이아웃 파일 및 PDF 회로도를 MIT 라이선스 하에 GitHub 에 공개했습니다 .



저희는 이전에 Waveshare RP2350B-Plus-W ,  picoZ80 보드 ,  pico-ice FPGA 개발 보드 등  다양한 유형의 RP2350 기반 개발 보드에 대해 다룬 적이 있지만   ,  그 어떤 보드에도 RP2040 기반 디버거가 내장되어 있지는 않았습니다.



이 보드는 현재 틴디(Tindie)에서 모든 부품이 조립 및 테스트 완료된 PCBA(헤더 미포함) 형태로 29.95달러에 판매되고 있습니다 . 추가 PSRAM 칩을 장착할 수 있는 옵션도 제공되며, 이 칩은 공장에서 보드에 납땜되어 출고됩니다. 네덜란드에서 일반 육상 배송 시 배송비는 7달러부터 시작합니다.
