Louder ESP32 Mini 보드

Louder ESP32 Mini 보드는 기존 스피커에 WiFi 및 Bluetooth 기능을 추가하여 SqueezeLite, Snapclient 또는 ESPHome을 지원합니다.



소노코타의 Louder-ESP32-Mini는 기존 스피커를 스마트 홈용 Wi-Fi(및 블루투스) 연결 스피커로 변환해주는 Louder ESP32 보드의 소형 버전입니다.



이 보드는 기존 스피커의 스피커 단자를 대체하도록 설계되었으며, 소형 스피커용 42x42mm와 대형 스피커용 52x52mm 두 가지 크기로 제공됩니다. ESP32-S3 무선 SoC(8MB PSRAM 탑재)로 구동되며, 고품질 TAS5805M DAC와 DSP 기능을 갖추고 있습니다.









Louder-ESP32-Mini 사양:

• 무선 모듈 – ESP32-S3-WROOM-N8R8
  • SoC – 에스프레시프 시스템즈 ESP32-S3
    • CPU – AI/ML 워크로드용 벡터 확장 기능을 갖춘 최대 240MHz의 듀얼 코어 Tensilica LX7
    • RAM – 512KB SRAM, 8MB PSRAM
    • 저장 용량 – 8MB 플래시 메모리
    • 무선 – WiFi 4 및 Bluetooth LE 5
  • 안테나 – PCB 안테나
• 오디오
  • DAC – 내장 DSP 및 D급 앰프를 갖춘 스테레오 TAS5805M I2S DAC
  • DSP 기능 – EQ, FIR, DRC, AGL 등…
  • WAGO 커넥터 2개를 통한 스피커 출력
    • 4Ω, 1% THD+N
      • 42×42mm 모델 – 5W 1개
      • 52×52 mm 모델 – 1x 15W
    • 8Ω, 1% THD+N
      • 42×42 mm 모델 – 1x 3W
      • 52×52 mm 모델 – 1x 8W
• 기타 - 재설정 및 사용자 버튼
• 전원 공급 장치
  • 42×42mm 모델 – USB-C 포트를 통한 5V 전원 공급
  • 52×52mm 모델 – USB-C 포트(USB PD)를 통한 12V 전원 공급
• 크기 – 42×42mm 또는 52×52mm

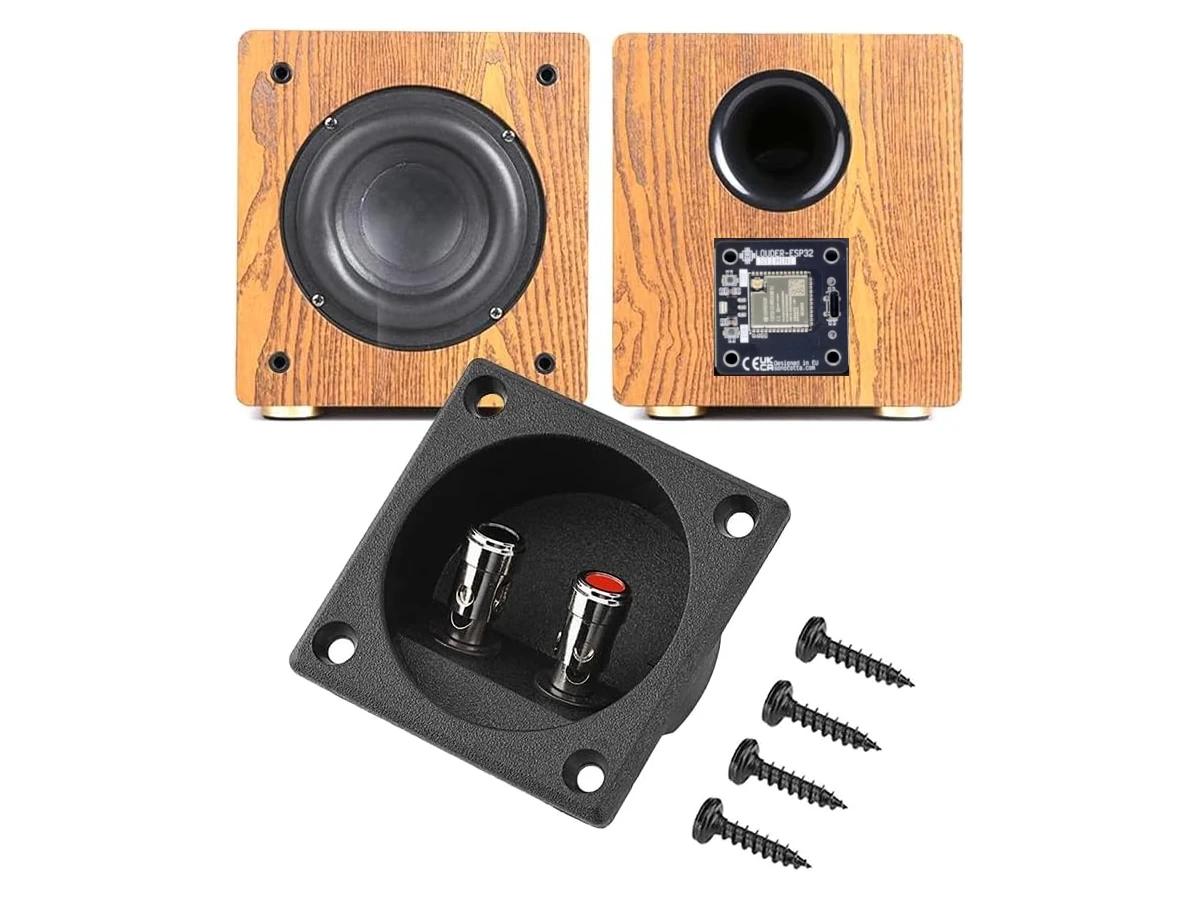

제가 이해한 바로는, 위 사진 전경에 보이는 표준 스피커 단자 덮개를 제거하고, 내부 배선을 Louder ESP32 Mini 보드의 WAGO 커넥터에 연결한 다음, 보드를 원래 덮개의 구멍에 삽입하고 나사 4개로 고정하면 됩니다. 소나코타는 Louder 보드는 패시브 스피커에만 연결할 수 있으며, 헤드폰이나 외부 앰프는 사용할 수 없다고 사용자에게 경고합니다(이를 위한 다른 제품이 있습니다).



이 보드는 Spotify Connect, AirPlay, Bluetooth 또는 Logitech Media Server를 위한 Squeezelite-ESP32 , Snapserver를 사용한 Snapclient 멀티룸 오디오 스트리밍, Home Assistant 통합을 위한 ESPHome 등 여러 펌웨어 옵션을 지원하며, 사용자가 직접 펌웨어를 개발할 수도 있습니다. 기본적으로 이 회사의 다른 오디오 보드 와 동일하며 , 자세한 내용은 GitHub 와 문서 웹사이트 에서 확인할 수 있습니다 . 이 프로젝트는 오픈 소스 하드웨어이며, EasyEDA 회로도, Gerber 파일 및 기타 파일은 동일한 GitHub 저장소에서 찾을 수 있습니다.



Louder ESP32 Mini 보드는 Lectronz 또는 Tindie 에서 42x42mm 크기는 15달러, 52x52mm 크기는 20달러에 구매할 수 있습니다 .
