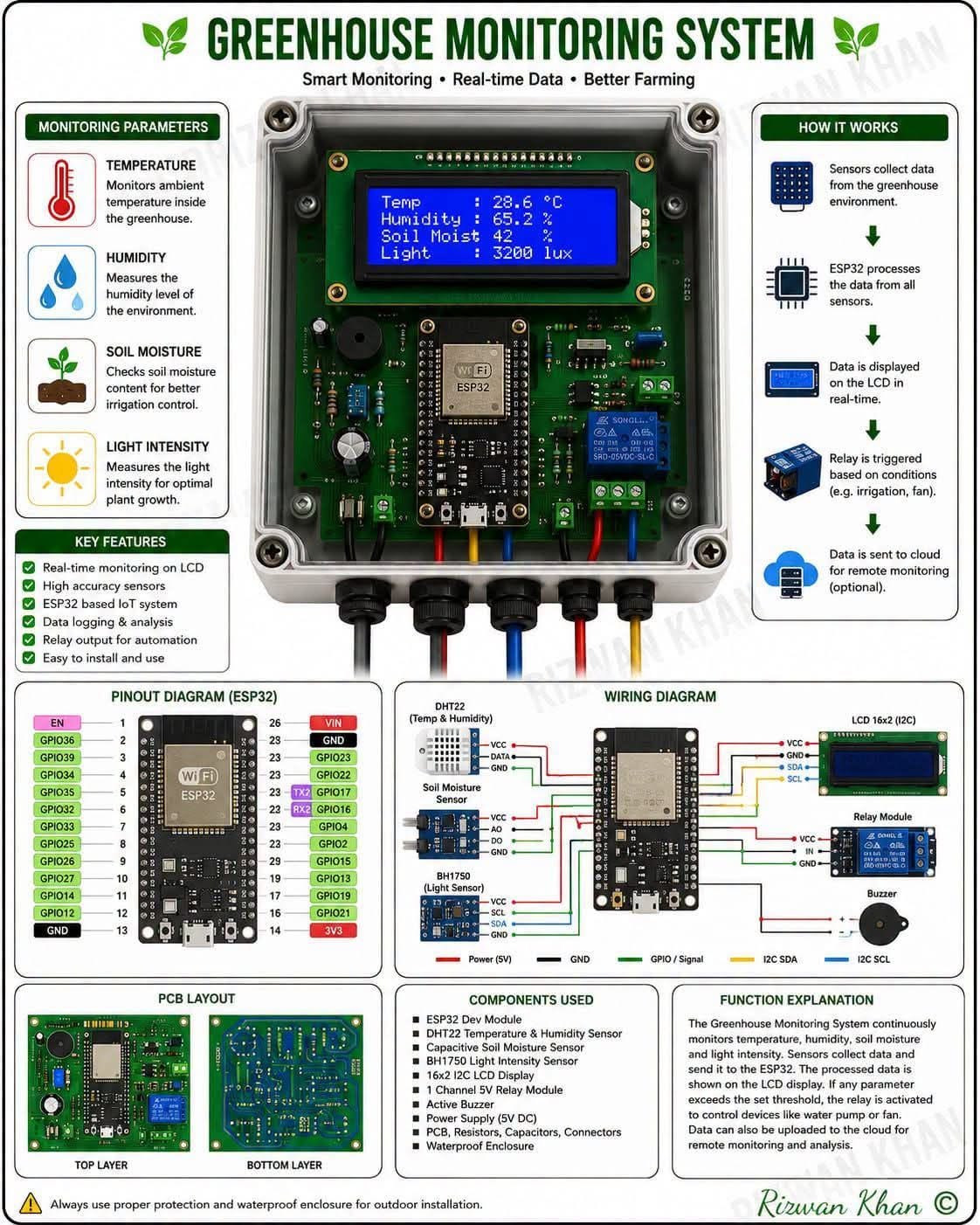

Greenhouse Monitoring System 구성도 참고

아래 이미지는 ESP32 기반 온실 모니터링 시스템(Greenhouse Monitoring System) 을 설명한 구성도입니다. 온실 내부의 온도, 습도, 토양 수분, 조도를 센서로 측정하고, ESP32가 데이터를 처리하여 LCD에 실시간 표시하며, 조건에 따라 릴레이로 물펌프나 팬을 자동 제어할 수 있는 시스템입니다.



---

ESP32 기반 온실 모니터링 시스템 해설 정리

1. 시스템 개요

Greenhouse Monitoring System은 온실 환경을 자동으로 감시하고 관리하기 위한 스마트 농업 장치입니다.

주요 목적은 다음과 같습니다.

온실 내부의 온도와 습도를 측정하고, 토양의 수분 상태를 확인하며, 식물 성장에 필요한 빛의 세기를 측정합니다. 측정된 데이터는 ESP32에서 처리되고, LCD 화면에 실시간으로 표시됩니다. 또한 설정한 기준값을 넘거나 부족할 경우 릴레이를 작동시켜 물펌프, 환풍기, 팬 같은 장치를 자동으로 제어할 수 있습니다.

---

2. 측정 항목

이미지의 왼쪽에는 모니터링하는 주요 항목이 정리되어 있습니다.

① 온도 Temperature

온실 내부의 주변 온도를 측정합니다.

온도가 너무 높으면 식물이 스트레스를 받을 수 있고, 너무 낮으면 생장이 느려질 수 있습니다. 따라서 온도 감시는 온실 관리에서 매우 중요합니다.

사용 센서 예시는 DHT22 온습도 센서입니다.

---

② 습도 Humidity

공기 중의 습도 상태를 측정합니다.

습도가 너무 낮으면 식물이 건조해지고, 너무 높으면 곰팡이나 병해가 발생할 수 있습니다. DHT22 센서는 온도와 습도를 함께 측정할 수 있습니다.

---

③ 토양 수분 Soil Moisture

화분이나 재배 토양의 수분 함량을 측정합니다.

이미지에는 Capacitive Soil Moisture Sensor, 즉 정전용량식 토양 수분 센서가 사용된 것으로 나옵니다. 이 센서는 토양이 젖어 있는지, 건조한지를 전기적 특성 변화로 감지합니다.

토양이 너무 건조하면 릴레이를 통해 물펌프를 작동시켜 자동 관수 시스템을 만들 수 있습니다.

---

④ 조도 Light Intensity

식물이 받는 빛의 세기를 측정합니다.

이미지에서는 BH1750 조도 센서가 사용됩니다. 이 센서는 빛의 세기를 lux 단위로 측정합니다.

빛이 부족하면 보조 LED 조명을 켜거나, 너무 강하면 차광 장치를 제어하는 식으로 응용할 수 있습니다.

---

3. 주요 기능

이미지의 Key Features 항목에는 다음 기능들이 제시되어 있습니다.

기능 설명

LCD 실시간 표시 온도, 습도, 토양 수분, 조도를 LCD에 표시

고정밀 센서 사용 DHT22, BH1750 등 비교적 정확한 센서 사용

ESP32 기반 IoT 시스템 Wi-Fi 기능을 이용한 원격 모니터링 가능

데이터 기록 및 분석 측정값을 저장하여 변화 추세 분석 가능

릴레이 출력 자동 제어 물펌프, 팬, 조명 등을 자동 제어 가능

설치와 사용이 쉬움 소형 회로와 방수 케이스로 구성 가능

---

4. 동작 원리

이미지 오른쪽의 How It Works 부분은 시스템 작동 순서를 보여줍니다.

1단계: 센서가 온실 환경 데이터를 수집

DHT22 센서는 온도와 습도를 측정합니다.

토양 수분 센서는 흙의 수분 상태를 측정합니다.

BH1750 센서는 빛의 세기를 측정합니다.

---

2단계: ESP32가 센서 데이터를 처리

각 센서에서 들어온 신호는 ESP32 보드로 전달됩니다.

ESP32는 아날로그 또는 디지털 신호를 읽고, 사람이 이해할 수 있는 값으로 변환합니다.

예를 들면 다음과 같습니다.

항목 예시 표시값

온도 28.6 ℃

습도 65.2 %

토양 수분 42 %

조도 3200 lux

---

3단계: LCD에 실시간 표시

이미지 중앙의 LCD에는 다음과 같은 형식으로 표시됩니다.

Temp : 28.6 ℃

Humidity : 65.2 %

Soil Moist : 42 %

Light : 3200 lux

사용자는 LCD만 보고도 온실의 현재 상태를 바로 확인할 수 있습니다.

---

4단계: 릴레이 자동 제어

센서값이 미리 설정한 기준값을 벗어나면 ESP32가 릴레이를 작동시킵니다.

예를 들면 다음과 같습니다.

조건 자동 동작 예

토양 수분이 낮음 물펌프 작동

온도가 너무 높음 환풍기 또는 팬 작동

조도가 너무 낮음 보조 조명 켜기

습도가 너무 높음 환기팬 작동

이미지에는 1채널 5V 릴레이 모듈이 포함되어 있습니다.

---

5단계: 클라우드 전송 가능

ESP32에는 Wi-Fi 기능이 있으므로, 측정 데이터를 인터넷으로 전송할 수 있습니다.

예를 들면 다음과 같은 방식으로 확장할 수 있습니다.

방식 용도

Blynk 스마트폰 앱으로 온실 상태 확인

ThingSpeak 센서 데이터 그래프 저장

MQTT Node-RED, Home Assistant 연동

Google Sheets 측정값 자동 기록

Firebase 웹/앱 데이터베이스 연동

이미지에서는 클라우드 전송은 선택 기능(optional) 으로 설명되어 있습니다.

---

5. 사용 부품

이미지 하단의 Components Used에는 다음 부품들이 나옵니다.

부품 역할

ESP32 Dev Module 전체 시스템의 중앙 제어 장치

DHT22 센서 온도와 습도 측정

정전용량식 토양 수분 센서 흙의 수분 상태 측정

BH1750 조도 센서 빛의 세기 측정

16x2 I2C LCD 측정값 표시

1채널 5V 릴레이 모듈 물펌프, 팬 등 외부 장치 제어

Active Buzzer 경고음 출력

5V DC 전원공급장치 회로 전원 공급

PCB, 저항, 커패시터, 커넥터 회로 구성용 부품

방수 케이스 야외 또는 온실 환경 보호

---

6. 배선 구성 해설

이미지에는 ESP32와 각 센서의 연결도가 포함되어 있습니다.

① DHT22 온습도 센서

DHT22는 보통 세 개의 선을 사용합니다.

DHT22 핀 연결

VCC 3.3V 또는 5V

DATA ESP32 GPIO 입력핀

GND GND

DHT22는 디지털 센서이므로 DATA 선 하나로 온도와 습도 정보를 전송합니다.

---

② 토양 수분 센서

정전용량식 토양 수분 센서는 보통 다음 핀을 가집니다.

센서 핀 연결

VCC 3.3V 또는 5V

AO ESP32 아날로그 입력핀

GND GND

AO는 Analog Output의 약자로, 토양 수분 상태에 따라 전압값이 달라집니다. ESP32는 이 전압값을 읽어 수분 비율로 계산할 수 있습니다.

---

③ BH1750 조도 센서

BH1750은 I2C 통신을 사용하는 센서입니다.

BH1750 핀 ESP32 연결

VCC 3.3V 또는 5V

GND GND

SDA ESP32 SDA

SCL ESP32 SCL

ESP32에서 일반적으로 많이 쓰는 I2C 핀은 다음과 같습니다.

기능 일반적인 ESP32 핀

SDA GPIO21

SCL GPIO22

---

④ 16x2 I2C LCD

LCD도 I2C 방식입니다.

LCD 핀 ESP32 연결

VCC 5V

GND GND

SDA GPIO21

SCL GPIO22

BH1750과 LCD는 모두 I2C 장치이므로 같은 SDA, SCL 선에 함께 연결할 수 있습니다. 단, 두 장치의 I2C 주소가 달라야 합니다.

---

⑤ 릴레이 모듈

릴레이는 ESP32의 신호를 받아 외부 장치를 켜고 끄는 스위치 역할을 합니다.

릴레이 핀 연결

VCC 5V

IN ESP32 GPIO 출력핀

GND GND

릴레이 접점 쪽에는 물펌프, 팬, 조명 같은 부하를 연결할 수 있습니다.

주의할 점은 릴레이로 220V AC 장치를 제어할 때 감전 위험이 있으므로 반드시 절연, 케이스, 퓨즈, 전문가 확인이 필요합니다.

---

⑥ 부저 Buzzer

부저는 경고음을 내는 장치입니다.

예를 들어 온도가 너무 높거나 토양 수분이 너무 낮을 때 삐 소리를 내도록 만들 수 있습니다.

---

7. ESP32 핀맵 설명

이미지에는 ESP32 Dev Module의 핀아웃도 포함되어 있습니다.

주요 핀은 다음과 같습니다.

핀 종류 설명

3V3 3.3V 전원 출력

VIN 외부 전원 입력 또는 5V 입력

GND 접지

GPIO 센서 입력, 릴레이 출력 등에 사용

GPIO21 I2C SDA로 자주 사용

GPIO22 I2C SCL로 자주 사용

GPIO34~39 입력 전용 아날로그 핀으로 자주 사용

TX/RX 시리얼 통신용 핀

ESP32는 핀이 많기 때문에 센서, LCD, 릴레이, 부저를 동시에 연결하기 좋습니다.

---

8. PCB 구성

이미지 하단에는 PCB Layout이 나와 있습니다.

PCB는 두 면으로 구성됩니다.

구분 설명

Top Layer 부품이 실장되는 윗면

Bottom Layer 배선 패턴이 지나가는 아랫면

중앙에는 ESP32 보드가 있고, 주변에는 센서 커넥터, 릴레이, 부저, 저항, 커패시터 등이 배치됩니다. 전체 회로를 하나의 PCB로 만들면 배선이 깔끔해지고, 설치와 유지보수가 쉬워집니다.

---

9. 실제 활용 예

이 시스템은 다음과 같은 온실 자동화에 사용할 수 있습니다.

상황 시스템 동작

흙이 마름 자동으로 물펌프 작동

온도가 높음 환풍기 또는 팬 작동

습도가 너무 높음 환기 장치 작동

빛이 부족함 LED 식물등 켜기

이상 상태 발생 부저 경고

데이터 저장 시간별 온도·습도 그래프 작성

원격 확인 스마트폰이나 웹 대시보드에서 확인

---

10. 교육용 실습 구성으로 보면

이 이미지는 시니어 IoT 교육, 스마트팜 기초 실습, ESP32 센서 실습에 적합한 예제입니다.

추천 실습 순서는 다음과 같습니다.

단계 실습 내용

1단계 ESP32에 DHT22 연결 후 온습도 읽기

2단계 16x2 I2C LCD에 온습도 표시

3단계 토양 수분 센서 추가

4단계 BH1750 조도 센서 추가

5단계 릴레이로 물펌프 또는 LED 제어

6단계 부저 경고 기능 추가

7단계 Wi-Fi를 이용해 스마트폰 또는 Node-RED 대시보드와 연동

8단계 데이터 저장 및 그래프 표시

---

11. 주의사항

이미지 하단에는 다음과 같은 경고가 있습니다.

야외 설치 시 반드시 적절한 보호 장치와 방수 케이스를 사용해야 합니다.

특히 온실은 물, 습기, 흙, 먼지가 많은 환경이므로 다음 사항을 주의해야 합니다.

주의 항목 설명

방수 케이스 ESP32와 회로를 습기로부터 보호

케이블 글랜드 케이블 입구로 물이 들어가지 않게 함

공통 GND 센서와 ESP32의 GND를 반드시 공통 연결

릴레이 절연 AC 전원 제어 시 감전 방지 필수

전원 용량 릴레이, LCD, 센서, 펌프 전류를 고려

센서 보호 토양 수분 센서는 방수와 부식 문제 고려

통풍 케이스 내부 결로 방지 필요

---

12. 전체 요약

이 이미지는 ESP32를 중심으로 한 스마트 온실 모니터링 및 자동 제어 시스템을 설명합니다.

핵심 구성은 다음과 같습니다.

DHT22 온습도 센서

+ 토양 수분 센서

+ BH1750 조도 센서

↓

ESP32

↓

16x2 I2C LCD 실시간 표시

↓

릴레이, 부저, 물펌프, 팬 제어

↓

Wi-Fi를 통한 클라우드 또는 스마트폰 모니터링

즉, 이 시스템은 단순히 센서값을 보는 장치가 아니라, 온실 환경을 자동으로 판단하고 필요한 장치를 작동시키는 기초 스마트팜 자동화 장치라고 볼 수 있습니다.
