LoRa32 V3 개발 보드 863-928MHz SX1262 0.96인치 OLED 디스플레이

Heltec Meshtastic LoRa32 V3 개발 보드 863-928MHz SX1262 0.96인치 OLED 디스플레이 블루투스 와이파이 ESP32 LoRa 키트 (아두이노/IoT용)



• 863-928MHz 주파수 범위: Heltec Meshtastic LoRa32 V3의 유연한 863-928MHz 주파수 범위를 활용하여 다양한 IoT 네트워크를 탐색하세요.
• SX1262 칩셋: 안정적인 SX1262 칩셋은 Heltec Meshtastic LoRa32 V3 프로젝트에 견고한 통신을 보장합니다.
• 블루투스 및 Wi-Fi 연결: Heltec Meshtastic LoRa32 V3는 블루투스 및 Wi-Fi와의 원활한 통합을 통해 IoT 장치 간 상호 운용성을 향상시킵니다.
• ESP32 LoRa 키트: Heltec Meshtastic LoRa32 V3 키트는 ESP32 LoRa 기능을 갖춘 Arduino IoT를 위한 완벽한 솔루션입니다.
• 0.96인치 OLED 디스플레이: Heltec Meshtastic LoRa32 V3의 0.96인치 OLED 디스플레이를 통해 데이터를 시각화하여 IoT 프로젝트 모니터링을 간소화하세요.



Heltec Meshtastic LoRa32 V3 개발 보드 863-928MHz SX1262 0.96인치 OLED 디스플레이 블루투스 와이파이 ESP32 LoRa 키트 (아두이노/IoT용)



설명:

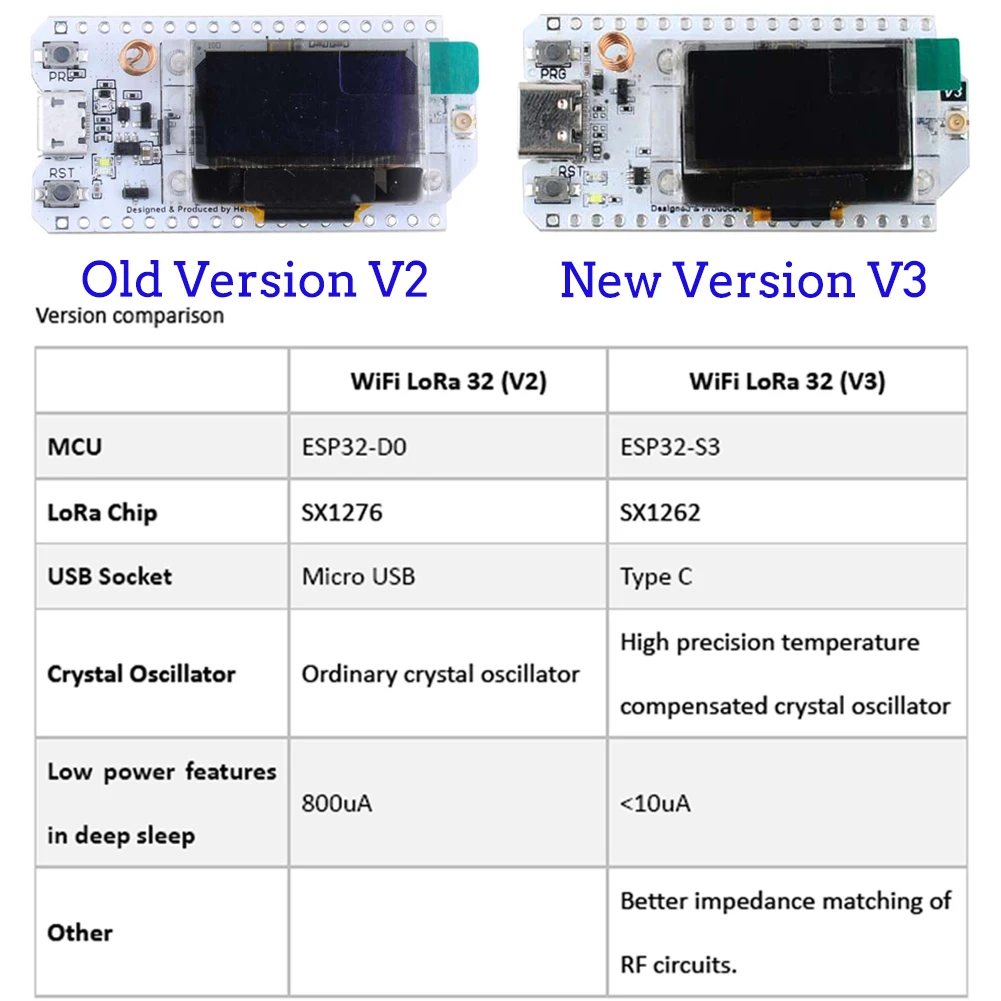

WiFi LoRa 32는 IoT 개발 보드의 대표적인 제품으로, 개발자와 메이커들에게 꾸준히 사랑받고 있습니다. 새롭게 출시된 V3 버전은 V2 버전과 동일한 핀 배열을 유지하며 Wi-Fi, BLE, LoRa, OLED 디스플레이 등의 기능을 그대로 제공합니다.



이는 스마트 시티, 농장, 가정, 산업 제어, 주택 보안, 무선 계량기 판독 및 IoT 개발자에게 최적의 선택입니다.



메모:



배터리는 포함되어 있지 않습니다.

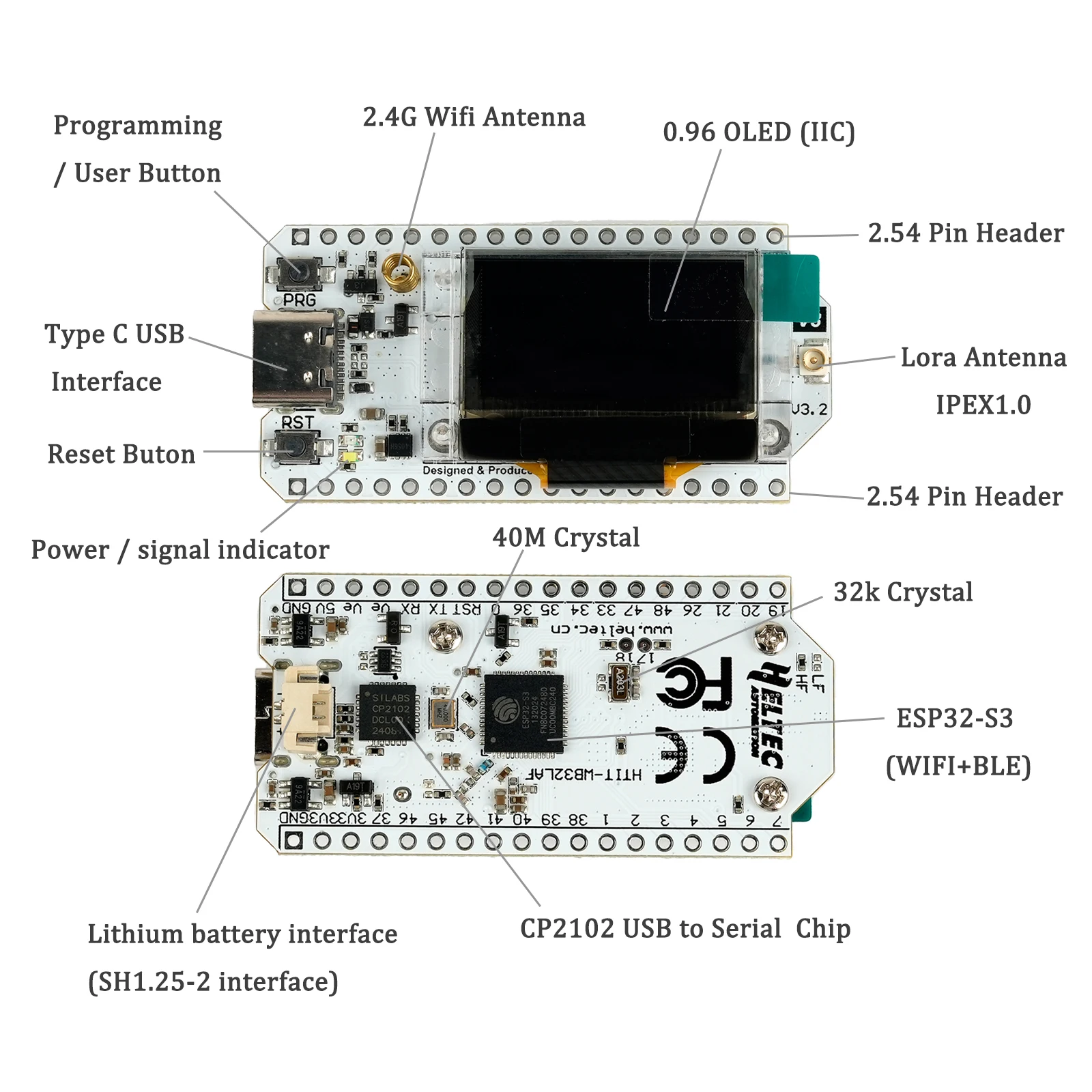

특징:



- 마이크로프로세서: ESP32-S3FN8 (Xtensa® 32비트 LX7 듀얼 코어 프로세서, 5단계 파이프라인 랙 구조, 최대 240MHz 주파수).



- SX1262 LoRa 노드 칩.



- 전압 조정, ESD 보호, 단락 보호, RF 차폐 및 기타 보호 조치가 완비된 Type-C USB 인터페이스.



- SH1.25-2 배터리 인터페이스 내장, 리튬 배터리 관리 시스템 통합(충전 및 방전 관리, 과충전 보호, 배터리 잔량 감지, USB/배터리 전원 자동 전환).



- 통합 WiFi, LoRa, Bluetooth 3가지 네트워크 연결, 내장 Wi-Fi, Bluetooth 전용 2.4GHz 금속 스프링 안테나, LoRa 사용을 위한 (U.FL) 인터페이스.



- 내장된 0.96인치 128*64 도트 매트릭스 OLED 디스플레이는 디버깅 정보, 배터리 잔량 및 기타 정보를 표시하는 데 사용할 수 있습니다.



- CP2102 USB-시리얼 포트 칩이 내장되어 있어 프로그램 다운로드 및 디버깅 정보 출력이 편리합니다.



- 아두이노 개발 환경을 지원합니다.



- 저희는 ESP32 + LoRaWAN 프로토콜 아두이노® 라이브러리를 제공합니다. 이 라이브러리는 LoRaWAN 프로토콜을 실행하는 모든 LoRa 게이트웨이와 통신할 수 있는 표준 LoRaWAN 프로토콜을 지원합니다. 이 코드를 실행하려면 고유한 라이선스가 필요합니다.



- 우수한 RF 회로 설계와 저전력 설계를 갖추고 있습니다.

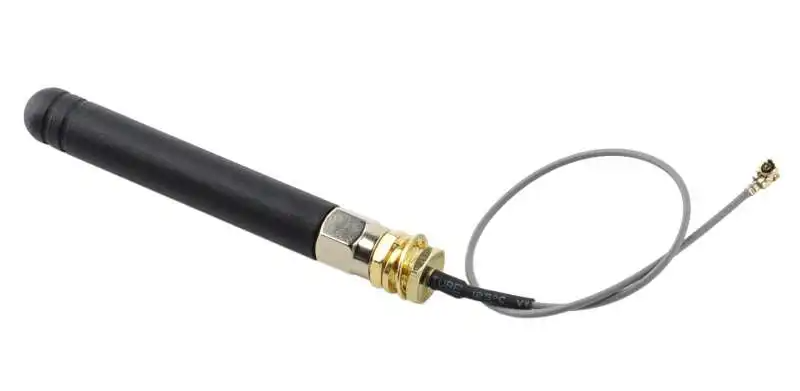

LoRa 보드(Lora32u4 II Wifi, 10cm)용 U.FL-SMA 커넥터 868MHz 안테나



설명:

커넥터 유형: U.FL(ipex용)

주파수 대역 정의: 868MHz

정상파비: 1.5 이하

이득: 2dBi

최대 출력: 10W

입력 임피던스: 50Ω





LoRa 보드(Lora32u4 II Wifi, LoRa32용) 915MHz U.FL-SMA 커넥터 안테나, 10cm



설명:

커넥터 유형: U.FL(ipex용)

주파수 대역 정의: 915MHz

정상파비: 1.5 이하

이득: 2dBi

최대 출력: 10W

입력 임피던스: 50Ω





패키지 구성품:

ESP32 LoRa V3 OLED 개발 보드 2개

2 x 868MHz U.FL-SMA 커넥터 안테나

2개입 JST 1.25mm-2P 커넥터

2.54 핀 (용접 없음)



또는

ESP32 LoRa V3 OLED 개발 보드 2개

2 x 915MHz U.FL-SMA 커넥터 안테나

2개입 JST 1.25mm-2P 커넥터

2.54 핀 (용접 없음)



문서 링크: https://github.com/HelTecAutomation/Heltec_ESP32



한번 더 쓰자.

깃허브 소스 링크

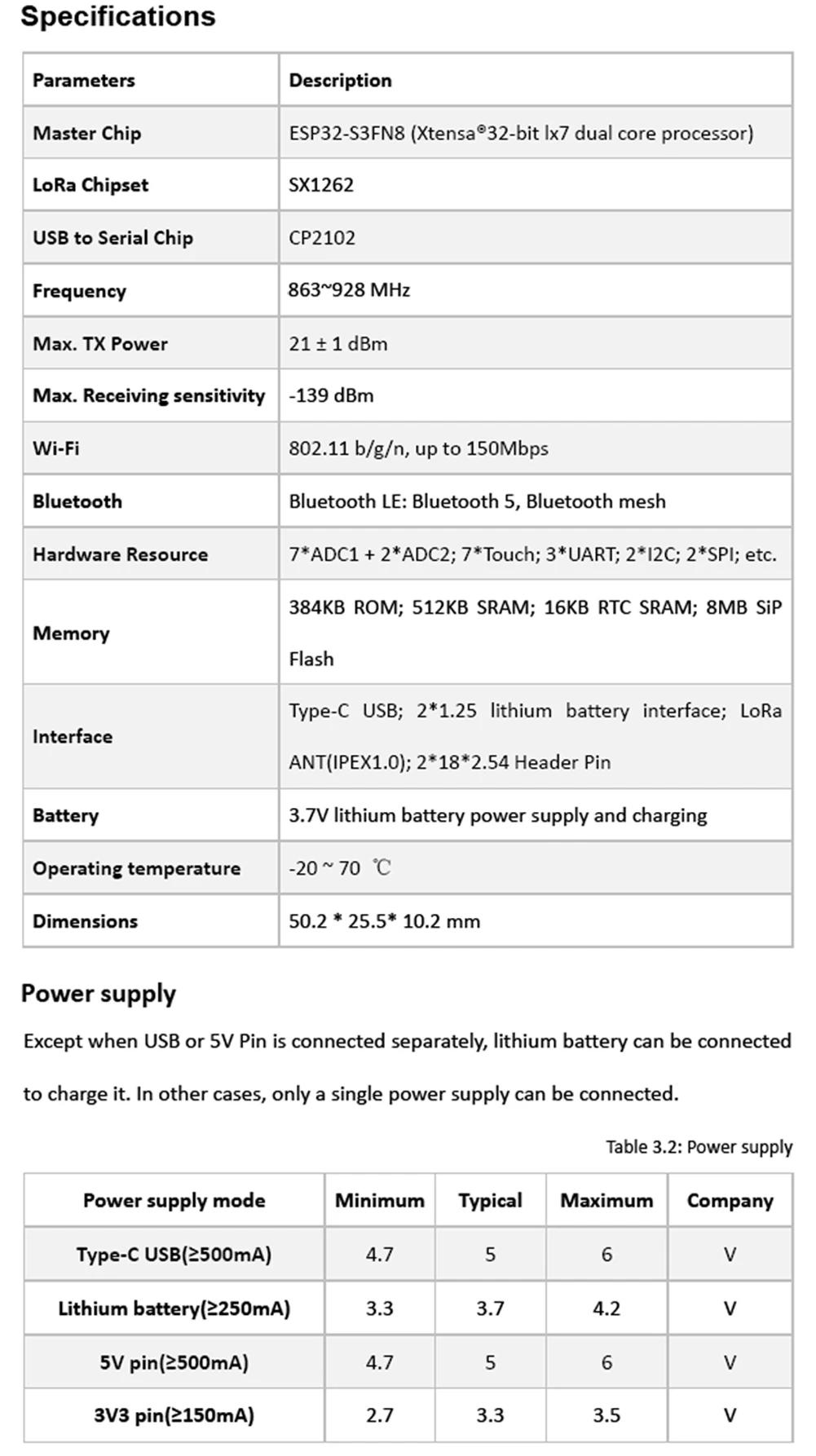

사양:



재질: 고품질 PCB



제품 유형: Heltec Meshtastic LoRa32 V3 개발 보드



카테고리: IoT 개발 보드



디자인 및 스타일: 0.96인치 OLED 디스플레이를 탑재한 세련되고 컴팩트한 디자인



성능: 863-928MHz 주파수 범위, 안정적인 LoRa 통신을 위한 SX1262 칩 부품



및 액세서리: 다양한 연결을 위한 Bluetooth, Wi-Fi 및 ESP32 모듈 포함



특징:



|Heltec LoRa32 V3 Meshtastic|



**향상된 연결성과 다용성**



Heltec Meshtastic LoRa32 V3 개발 보드는 IoT 애호가와 전문가 모두를 위한 최첨단 솔루션입니다. 이 개발 보드는 홈 자동화부터 산업 모니터링 시스템에 이르기까지 다양한 애플리케이션을 지원하도록 설계되었습니다. 863-928MHz 주파수 범위로 안정적인 통신을 보장하며, SX1262 칩은 장거리에서도 강력한 LoRa 신호를 제공합니다. 블루투스, 와이파이, ESP32 모듈이 탑재되어 보드의 기능이 확장되었으며, 다양한 무선 네트워크 및 장치와의 원활한 통합이 가능합니다.



**사용 편의성 및 통합**



Heltec Meshtastic LoRa32 V3 개발 보드는 고급 기능뿐 아니라 사용 편의성 또한 뛰어납니다. 0.96인치 OLED 디스플레이를 갖춘 컴팩트한 디자인으로 데이터를 쉽게 읽고 상호 작용할 수 있습니다. Arduino IoT와의 통합은 개발 과정을 더욱 간소화하여 모든 수준의 개발자가 쉽게 사용할 수 있도록 합니다. 스마트 홈 시스템을 구축하든 산업 모니터링 플랫폼을 구축하든, 이 개발 보드는 프로젝트를 위한 완벽한 기반이 될 것입니다.



**견고한 성능 및 호환성**



Heltec Meshtastic LoRa32 V3 개발 보드는 다양한 환경에서 작동하도록 설계되었습니다. 견고한 성능은 IoT 프로젝트의 신뢰성과 효율성을 보장합니다. 다양한 Arduino IoT 모듈과의 호환성을 통해 프로젝트 기능을 맞춤 설정하고 확장할 수 있습니다. Heltec Meshtastic LoRa32 V3 개발 보드는 개발자들이 최첨단 IoT 솔루션을 구축하는 데 필요한 도구를 제공하려는 브랜드의 노력을 보여주는 증거입니다.
