엘리베이터용 공기청정기 설계를 2가지 모델로 개발 고려중 대표가 가져온 차량용 공기청정기를 가져왔다. 중국에서 제조하고 쇼핑몰에서 파는 중인데 허접하기는커녕 잘 만들었다. 중국은 날로 발전하는 속도에 가속도가 붙었다. 설계, 디자인, 기능 등 모든 면에서 단 시간에 성장하는 일이 가능함을 잘 보여주고 있다.



  일단 분해를 해서 어떻게 돌아가는지 본다. 자세한 제품 사양이나 규격은 아래 제품 링크를 따라가면 잘 나오니 여기서는 표시하지 않고 사진을 올리고 구성과 특이한 점과 좋은 아이디어를 적어본다.



쿠팡 링크 31,000원- Purify Vehicle 차량용 공기청정기 USB 공기청정기 원룸 착한 가격



티몬 링크 - 25,900원  - 아우라 차량용 공기청정기 XJ-002 방향제 공기청정기





제품에 나온 영문으로 검색하니 검은색, 흰색 두가지 제품이 나온다.

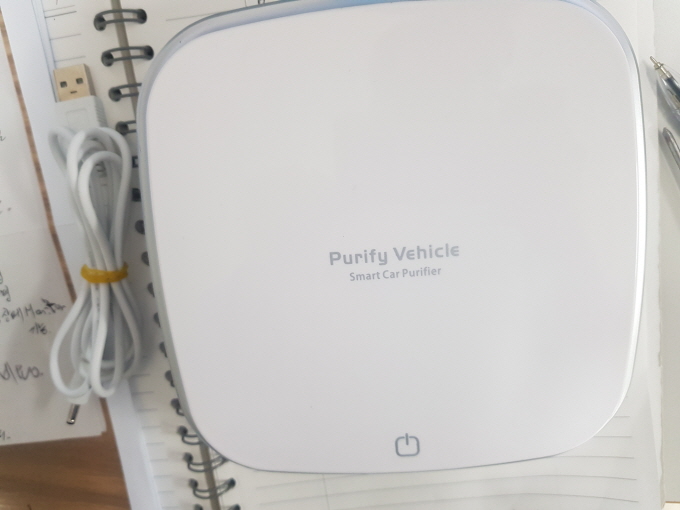

Purify Vehicle 탈것을 청정하게 한다.

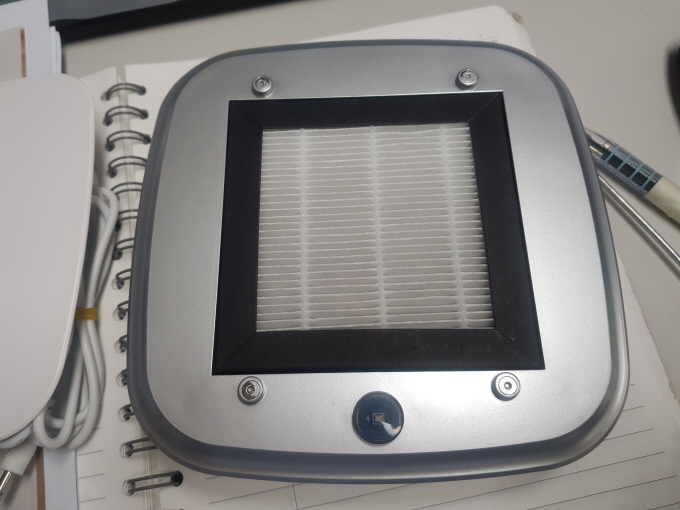

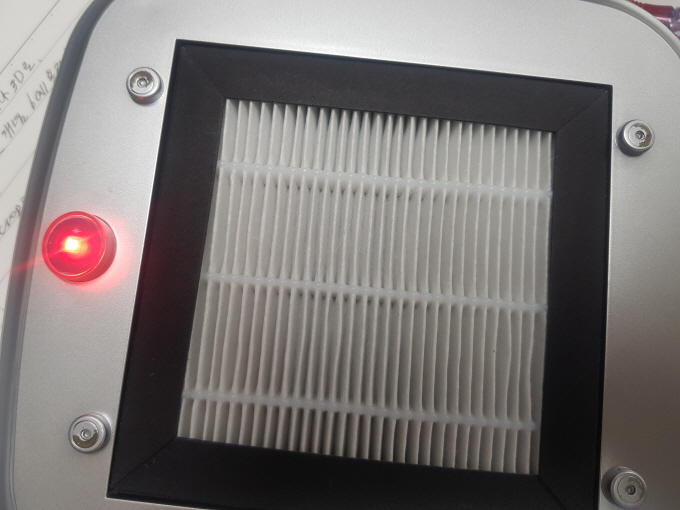

위에 면을 열었더니 필터가 나온다. 아래 스위치는 접촉식인데 어두워도 동작이 되는지 궁금.

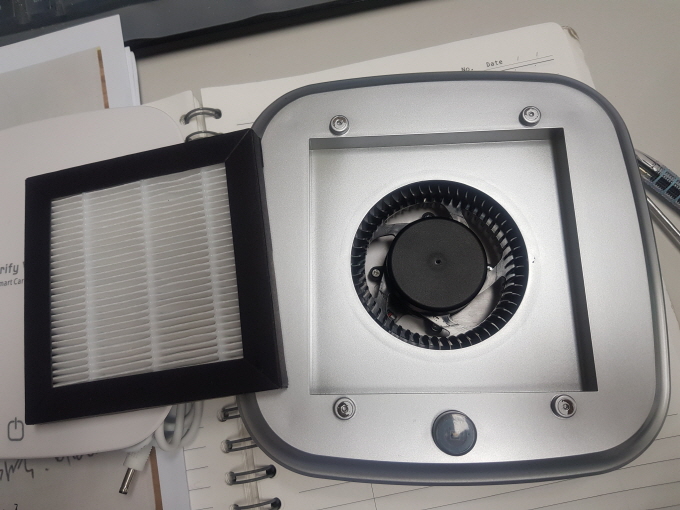

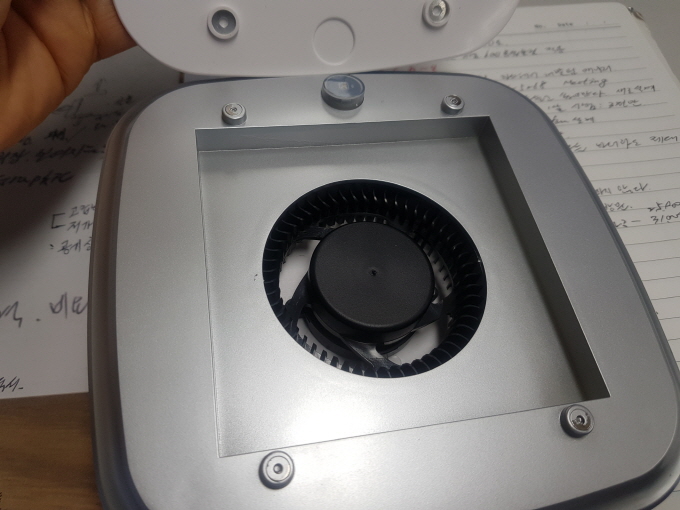

단순한 필터 아래 팬이 있다. 5V. 소리가 시끄러움.

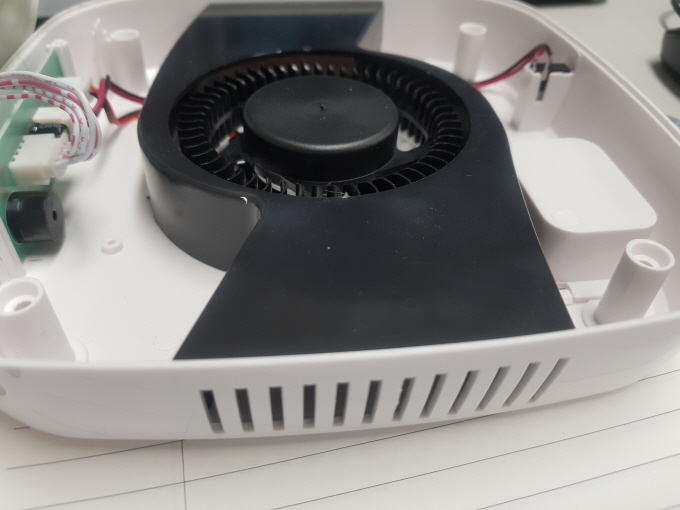

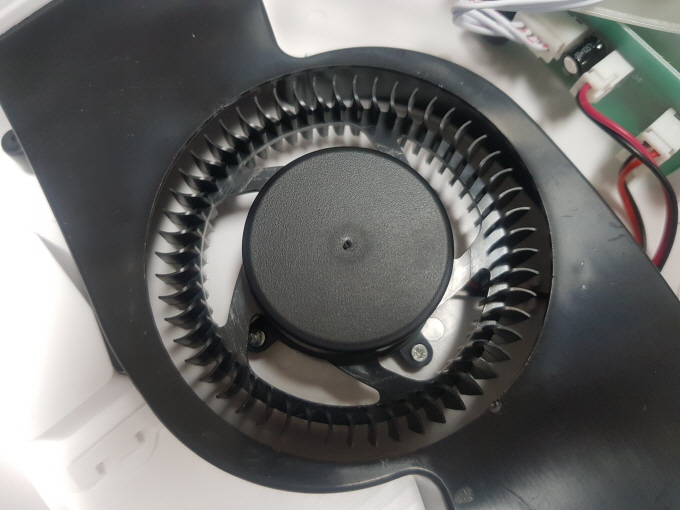

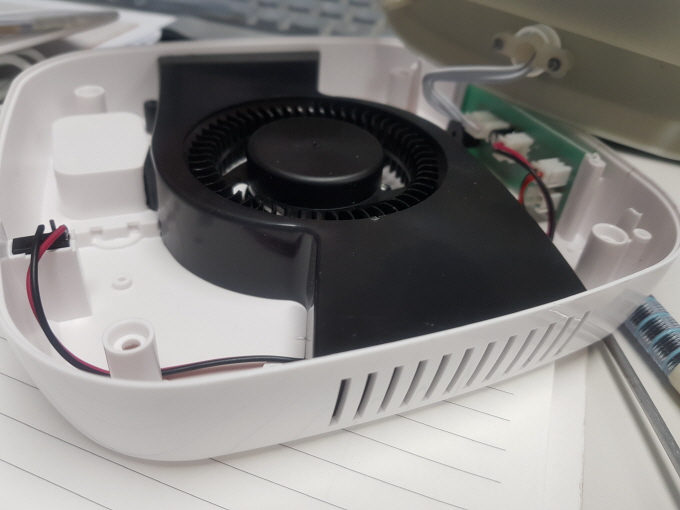

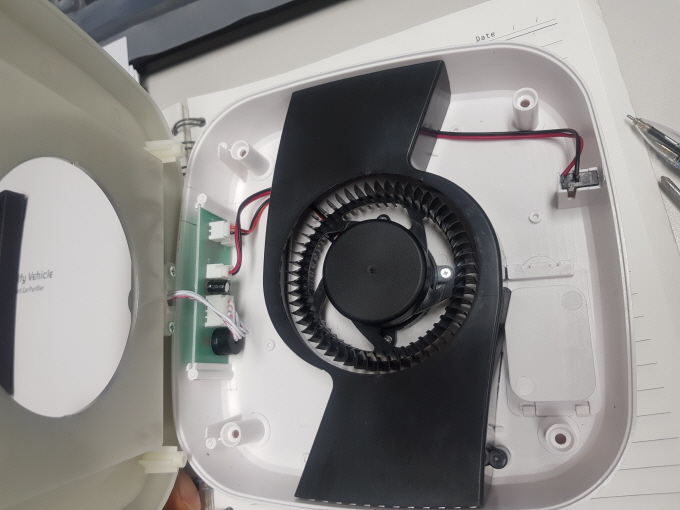

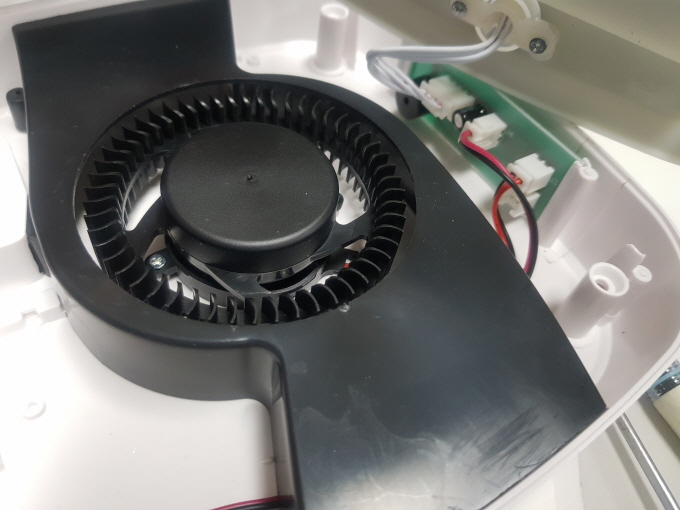

팬의 구성과 공기 방향을 알려준다. 위로 들어가 양 옆으로 나오게 설계



팬 모양과 바람 배출 경로등은 중요한 문제



팬 모양과 바람 배출 경로등은 중요한 문제



팬 모양과 바람 배출 경로등은 중요한 문제



팬 모양과 바람 배출 경로등은 중요한 문제



팬 모양과 바람 배출 경로등은 중요한 문제

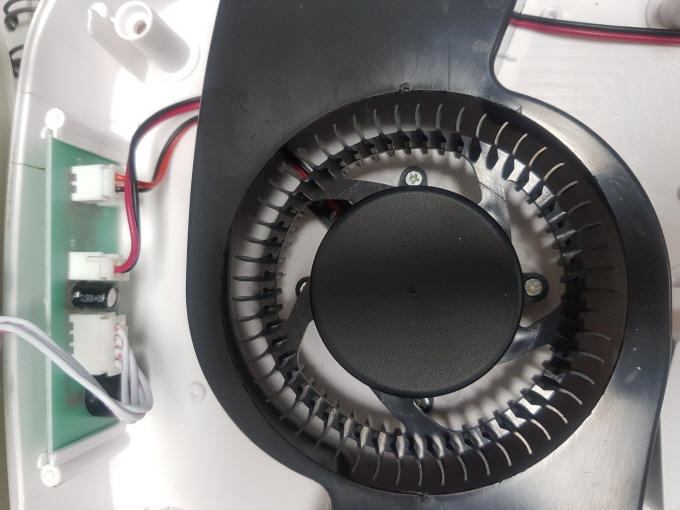

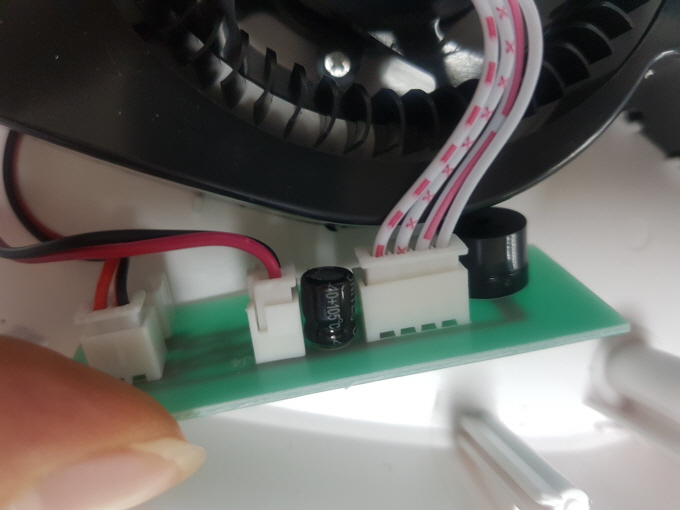

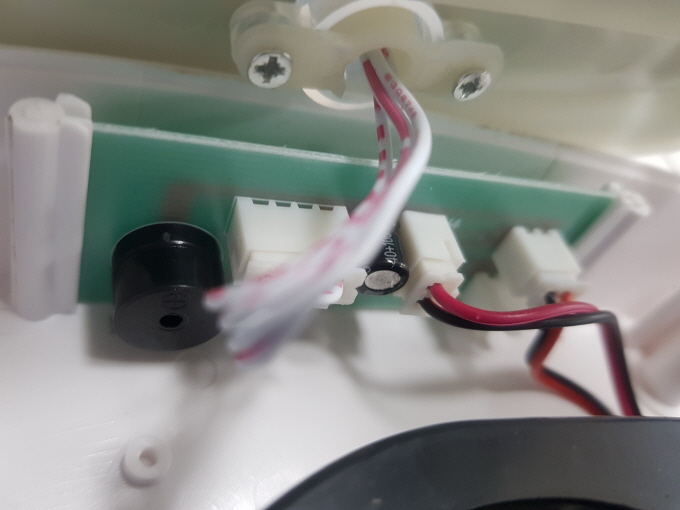

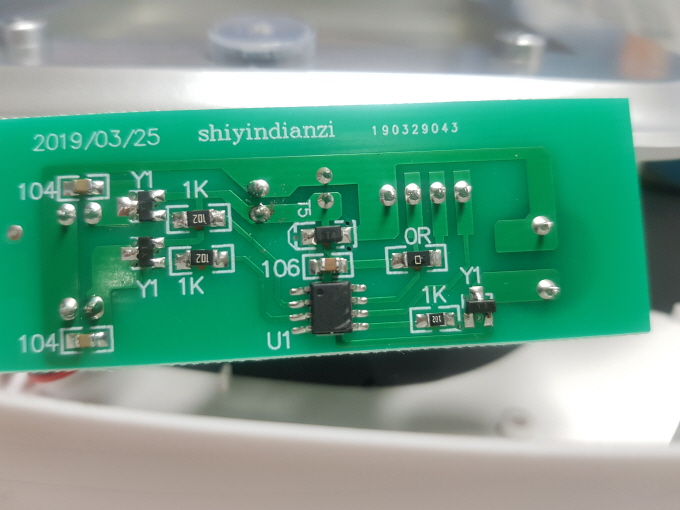

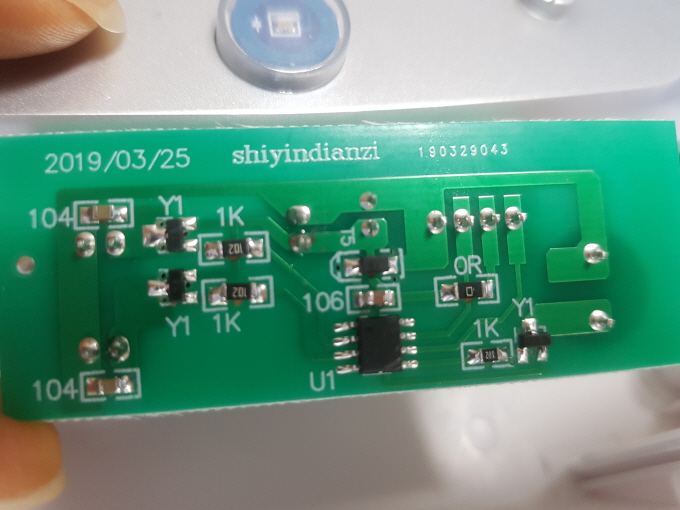

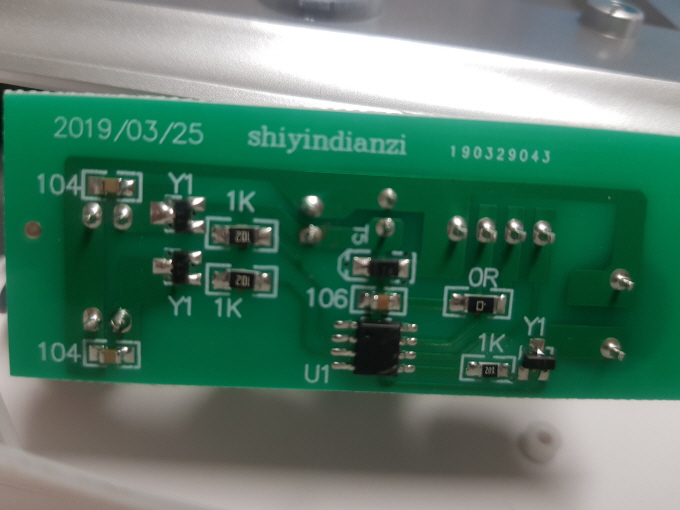

제어랄 것도 없지만 작은 PCB 한 개가 전부



제어랄 것도 없지만 작은 PCB 한 개가 전부. 없어도 감추는 게 미덕!



제어랄 것도 없지만 작은 PCB 한 개가 전부



제어랄 것도 없지만 작은 PCB 한 개가 전부



제어랄 것도 없지만 작은 PCB 한 개가 전부

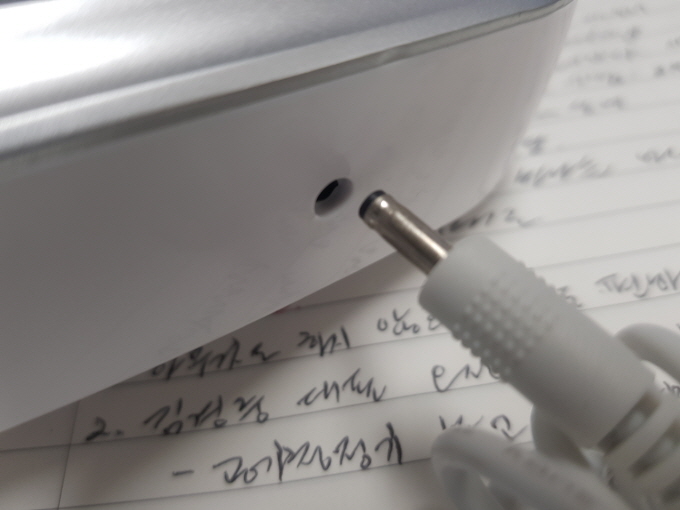

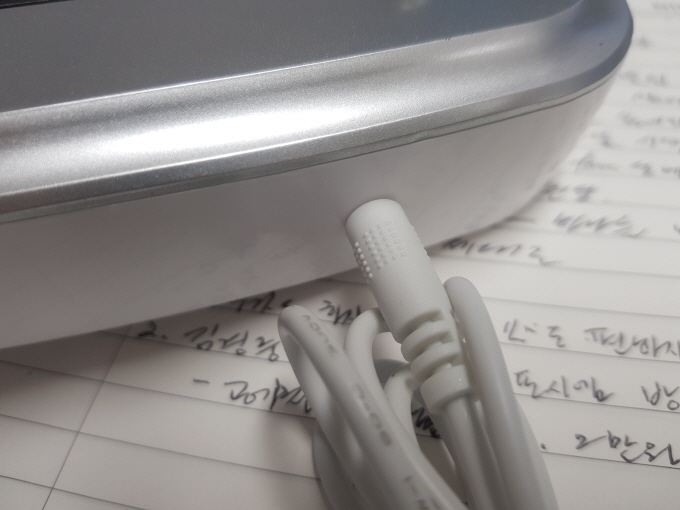

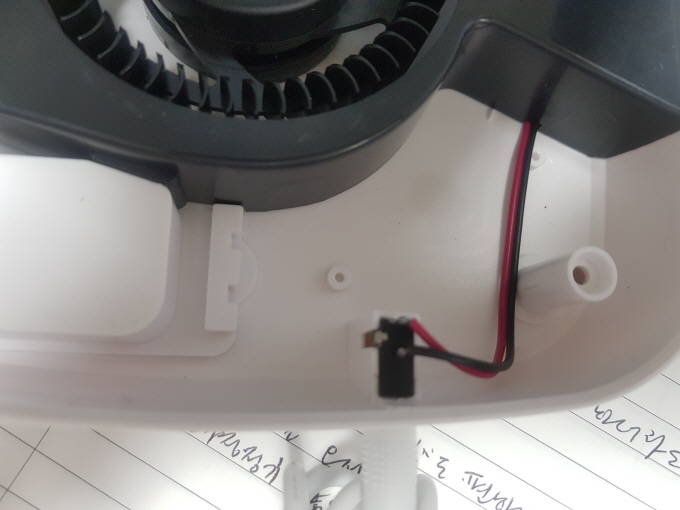

전원 연결은 USB로 연결되는 3mm 배를잭



전원 연결은 USB로 연결되는 3mm 배를잭



전원 연결은 USB로 연결되는 3mm 배를잭

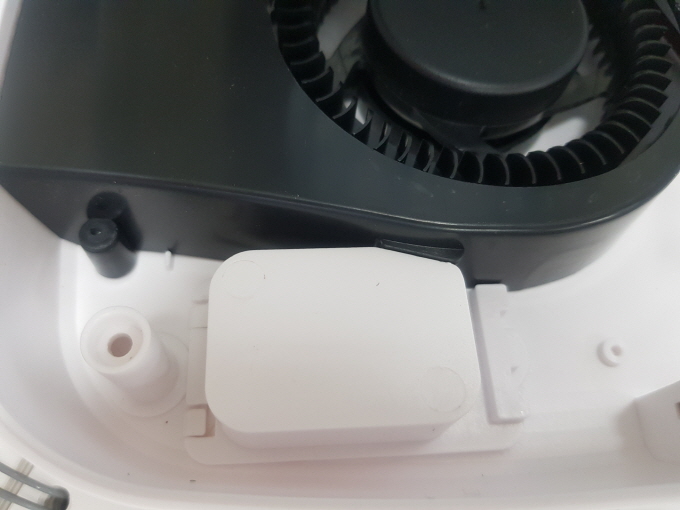

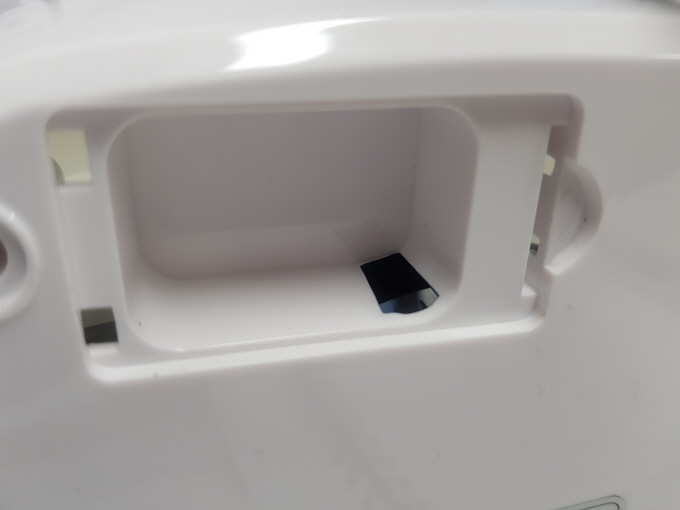

방향제 부분이 팬과 연결



여기에 방향제를 넣어주면 방안에 향이 배출

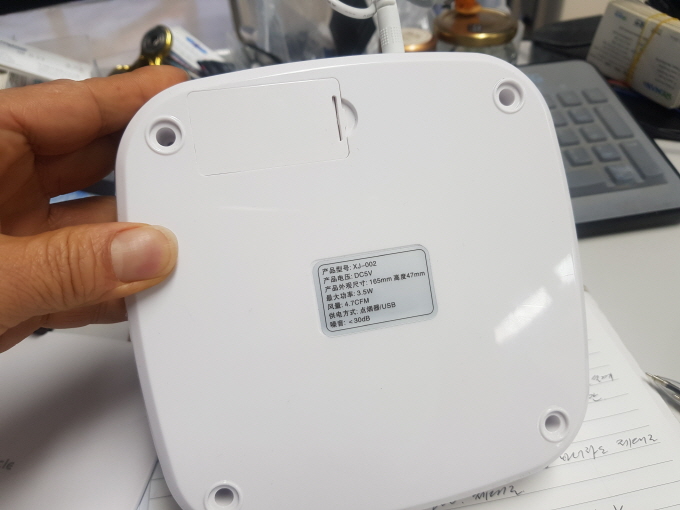

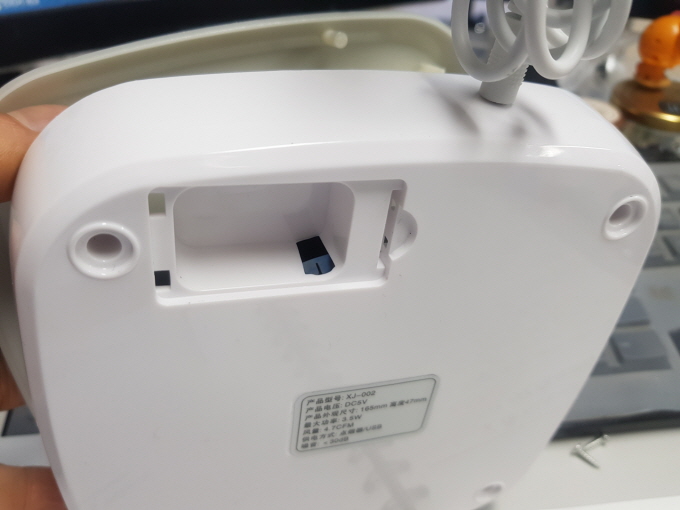

뒷면 사양과 4개 나사구멍

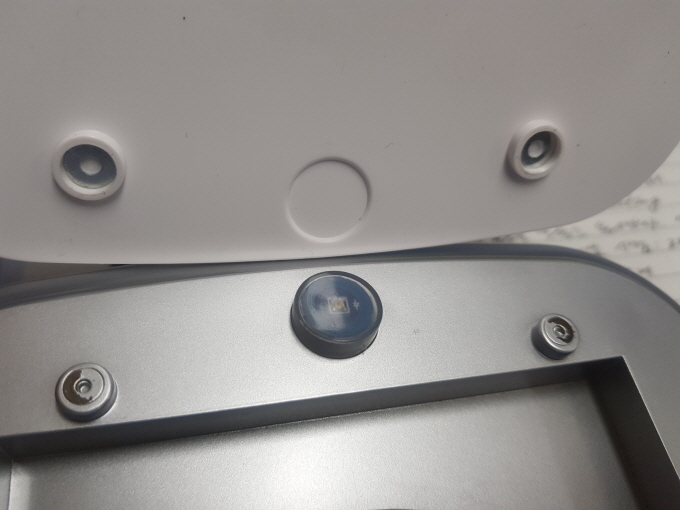

위에 보이는 뚜껑이 덮히는 4군데 동그란 부분은 자석으로 되어있다. 그럼 뚜껑도 쇠라는 이야긴가? 플라스틱인 줄 알았는데.



스위치 부분

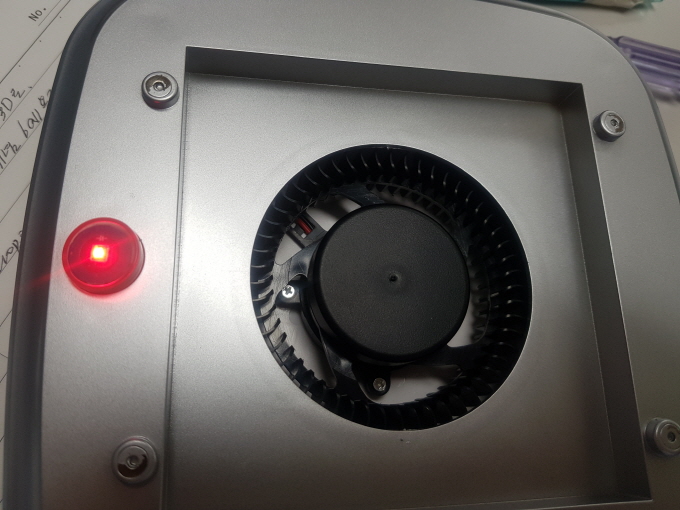

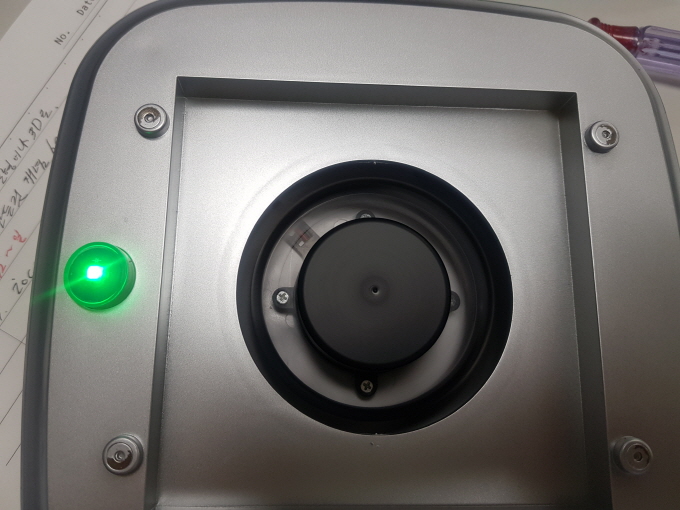

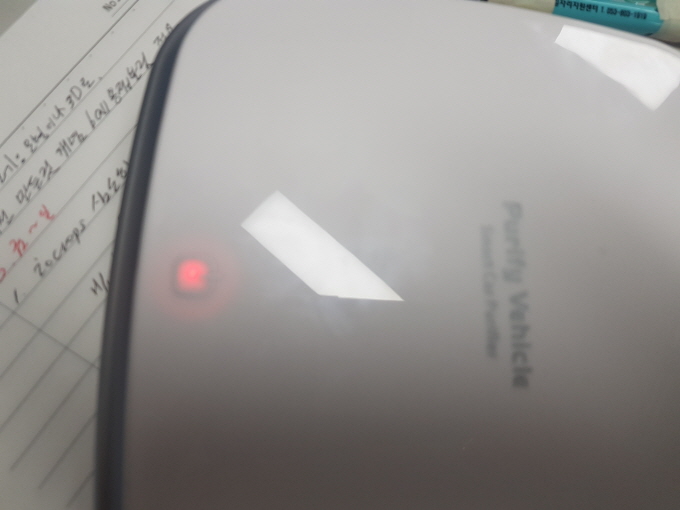

동작을 알려주는 녹색과 빨강 LED



동작을 알려주는 녹색과 빨강 LED



동작을 알려주는 녹색과 빨강 LED
