7 segment 기초

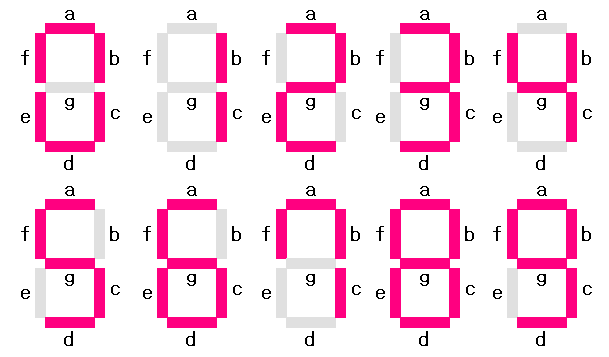

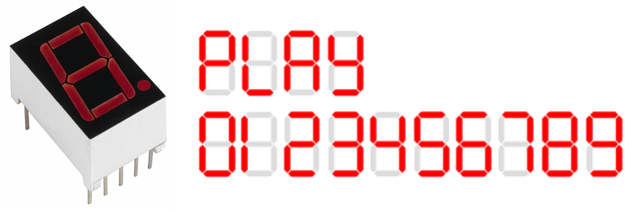

숫자(0~9) 한 글자를 표현할 수 있는 7개 LED가 집적된 부품을 7 Segment LED라고 합니다. 아두이노 우노를 사용하여 제어하는 방법을 알아보겠습니다. 물론 0~9까지 표현하기도 하지만 영문자도 표현이 가능합니다. HUHU, Hello 같은 문자도 나타낼 수 있습니다.

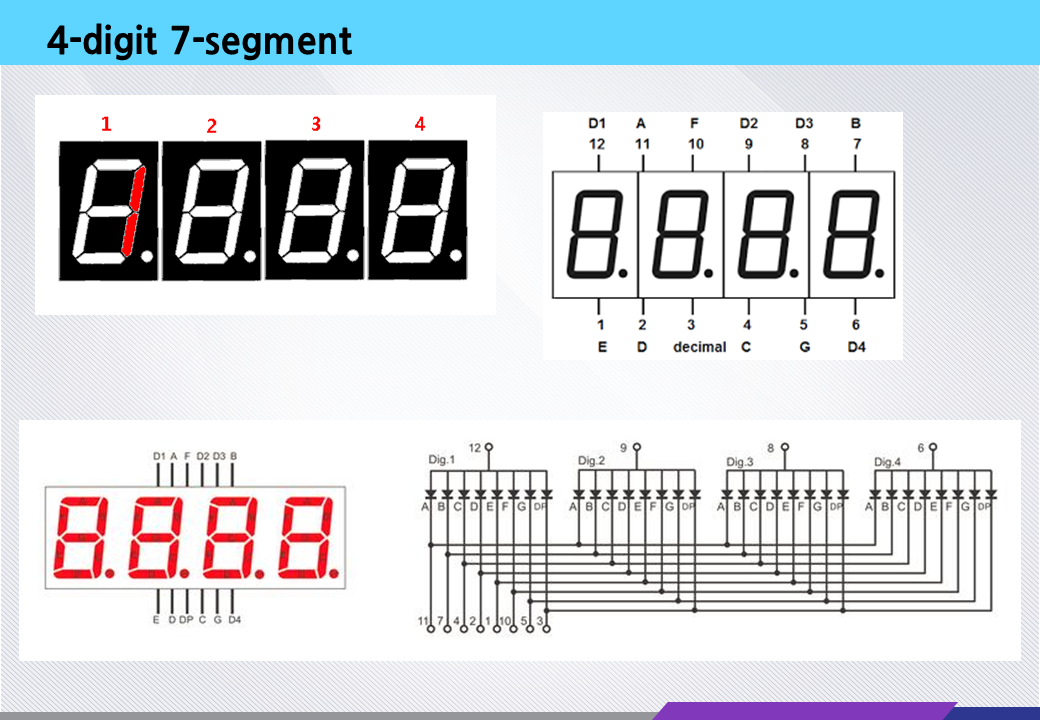

1자리 7세그먼트 디스플레이는 표시할 출력 범위가 미리 알려진 많은 임베디드 시스템 및 산업 애플리케이션에서 사용됩니다. 기본 1자리 7세그먼트 디스플레이는 0-9의 숫자와 몇 개의 문자를 표시할 수 있습니다. 특히 표시할 수 있는 자릿수/문자 수가 다릅니다. 기본적으로 7세그먼트 디스플레이는 1자리 또는 1자만 표시할 수 있는 단일 단위입니다. 2자리 표시, 3자리 표시 또는 4자리 7세그먼트 표시를 구성하기 위해 단일 단위 7세그먼트 디스플레이를 함께 다중화하여 더 많은 자릿수를 표시합니다. Arduino와 7 Segment 디스플레이는 함께 연결하여 사용하기 쉽고 아주 쉽습니다.
7세그먼트 디스플레이는 특히 표시할 수 있는 문자 범위에서 많은 제한이 있습니다. 7세그먼트 디스플레이보다 훨씬 더 발전되어 알파벳의 거의 모든 문자를 표시할 수 있는 디스플레이가 시중에 있습니다.(예: 16×2 LCD 는 거의 모든 ASCII 문자를 표시할 수 있습니다.) 7세그먼트 디스플레이가 여전히 시장에 존재하는 이유를 생각할 수 있습니다. 7 세그먼트 디스플레이는 시장에서 사용 가능한 디스플레이 장치와 관련하여 가장 저렴한 옵션입니다. 한 자리/문자 7세그먼트 디스플레이 장치는 16×2 LCD 모듈 비용의 1/10에 사용할 수 있습니다.
디스플레이의 각 LED에는 직사각형 플라스틱 패키지에서 나온 연결 핀 중 하나가 있는 위치 세그먼트가 제공됩니다. 이 LED 핀은 각 개별 LED를 나타내는 "a"에서 "g"까지 레이블이 지정됩니다. 다른 LED 핀은 함께 연결되어 공통 핀을 형성합니다. 따라서 특정 순서로 LED 세그먼트의 적절한 핀을 순방향 바이어스함으로써 일부 세그먼트는 밝아지고 다른 세그먼트는 희미하게 유지되어 디스플레이에 해당 문자가 표시됩니다.

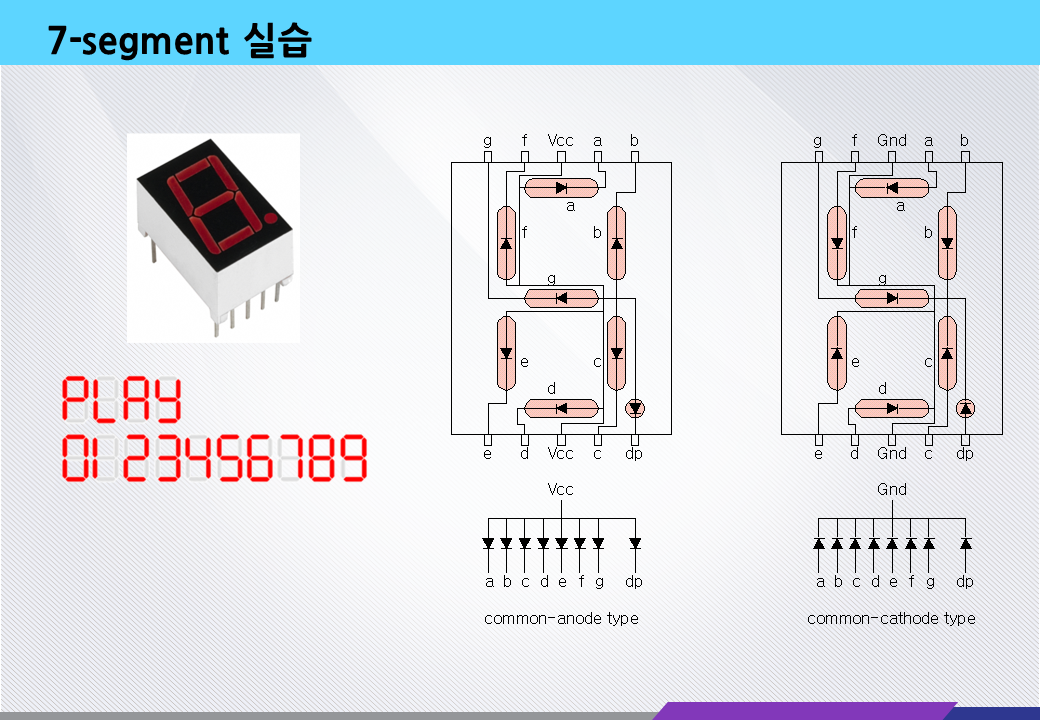

7-segment의 동작방식에서 주의할 점은 공통 VCC인가 공통 GND 하는 것입니다. 이어지는 설명은 RGB LED에도 같은 방식으로 해당됩니다. 공통 VCC는 common-anode 타입이라고 하여 모든 전원, 즉 VCC 가 묶여 있어 마이크로 컨트롤러에서 LOW를 출력하면 해당 세그먼트 핀에 불이 켜지는 방식입니다.
공통 GND 는 각 세그먼트 접지, 즉 GND가 공통으로 묶여 있어 common-cathod 방식이라고 합니다. 마이크로 컨트롤러에서 High 신호를 주어야 불이 들어오는 방식입니다.

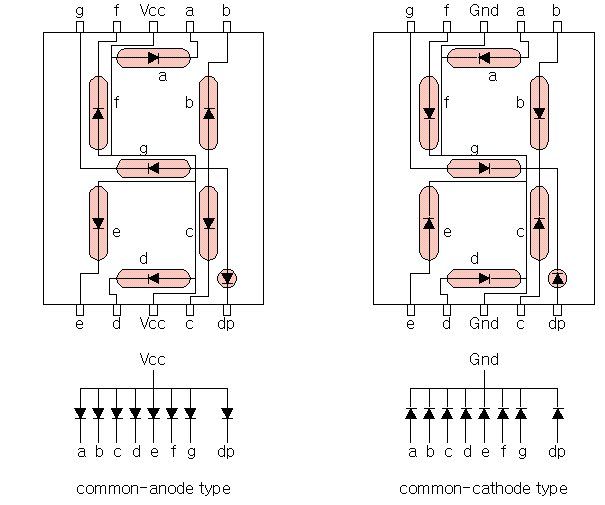

디스플레이의 공통 핀은 일반적으로 유형을 알려줍니다. 핀 연결에는 두 가지 유형이 있습니다: 연결된 캐소드의 핀과 연결된 애노드 중 하나는 공통 캐소드(CC) 및 공통 애노드(CA)를 나타냅니다. 이름에서 알 수 있듯이 CC 디스플레이에는 7개 LED의 모든 음극이 연결되어 있고 CA 디스플레이에는 7개 세그먼트의 모든 양극이 연결되어 있습니다.

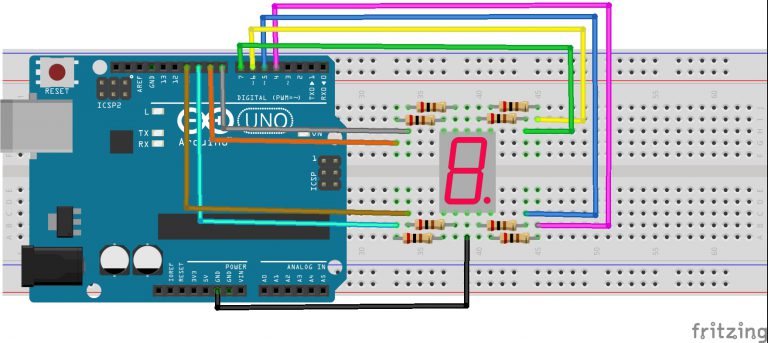

아래는 회로 연결도입니다. 간단한 테스트를 위해 저항은 생략할 수 있습니다.
여기까지 설명한 강의자료를 참고하세요.
아래는 구동 소프트웨어입니다.
int a=7;
int b=6;
int c=5;
int d=11;
int e=10;
int f=8;
int g=9;
int dp=4;
//display number 1
void display1(void)
{
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
}
//display number2
void display2(void)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(g,HIGH);
digitalWrite(e,HIGH);
digitalWrite(d,HIGH);
}
// display number3
void display3(void)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(g,HIGH);
}
// display number4
void display4(void)
{
digitalWrite(f,HIGH);
digitalWrite(b,HIGH);
digitalWrite(g,HIGH);
digitalWrite(c,HIGH);
}
// display number5
void display5(void)
{
digitalWrite(a,HIGH);
digitalWrite(f,HIGH);
digitalWrite(g,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
}
// display number6
void display6(void)
{
digitalWrite(a,HIGH);
digitalWrite(f,HIGH);
digitalWrite(g,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(e,HIGH);
}
// display number7
void display7(void)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
}
// display number8
void display8(void)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(g,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(e,HIGH);
digitalWrite(f,HIGH);
}
void clearDisplay(void)
{
digitalWrite(a,LOW);
digitalWrite(b,LOW);
digitalWrite(g,LOW);
digitalWrite(c,LOW);
digitalWrite(d,LOW);
digitalWrite(e,LOW);
digitalWrite(f,LOW);
}
void display9(void)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(g,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(f,HIGH);
}
void display0(void)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(e,HIGH);
digitalWrite(f,HIGH);
}
void setup()
{
int i;
for(i=4;i<=11;i++)
pinMode(i,OUTPUT);
}
void loop()
{
while(1)
{ clearDisplay();
display0();
delay(2000);
clearDisplay();
display1();
delay(2000);
clearDisplay();
display2();
delay(2000);
clearDisplay();
display3();
delay(2000);
clearDisplay();
display4();
delay(2000);
clearDisplay();
display5();
delay(2000);
clearDisplay();
display6();
delay(2000);
clearDisplay();
display7();
delay(2000);
clearDisplay();
display8();
delay(2000);
clearDisplay();
display9();
delay(2000);
}
}
