라즈베리 파이의 모든 버전을 위한 초소형 LiPo/LiIon 전원 공급 심!
우리는 모바일 프로젝트를 좋아하지만 개별적이고 매끄럽고 깔끔한 전원 공급 장치 솔루션을 갖추는 것은 항상 까다롭습니다. LiPo SHIM(이전의 Zero LiPo)은 가장 컴팩트한 Raspberry Pi 전원 공급 장치를 제공하는 것을 목표로 합니다.(shim 서로 맞물 리거나 서로 마찰 되는 것을 방지 하기 위해 무언가의 두 부분 사이 에 사용 되는 작은 물체 또는 재료 조각)

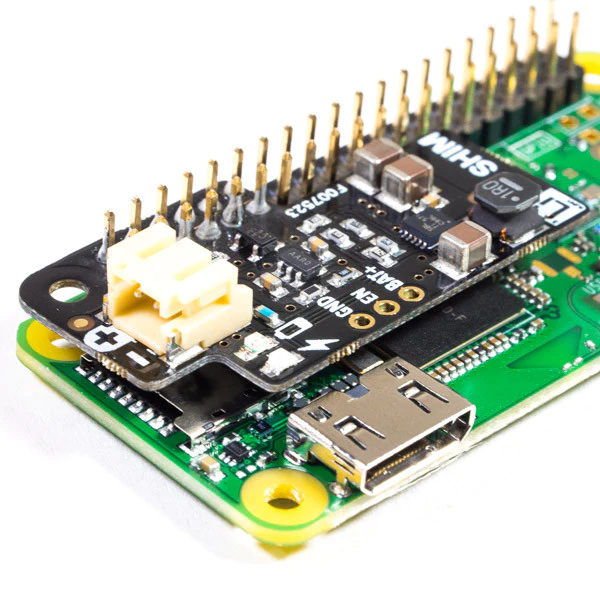

영구적인 솔루션을 위해 0.8mm 두께의 PCB를 Pi의 GPIO 핀에 직접 납땜하거나 제공된 2x6 0.1" 암 헤더에 납땜하여 언제든지 Zero LiPo를 제거할 수 있습니다(그러나 GPIO를 차단합니다. 다리).
최대 96% 효율을 제공하는 Texas Instruments의 TPS61232 승압 부스트 컨버터를 사용합니다. 보드에는 전원 켜짐 및 배터리 부족 표시기 LED가 포함되어 있습니다. 셧다운 동안(저전압 또는 외부 선택으로 인해) 무부하 전류는 15uA sip에 불과합니다.
MagPi 는 별점 4개 리뷰에서 LiPo SHIM을 "매끄러운 키트" 및 "휴대용 프로젝트에 안전한 전력을 제공하기 위한 훌륭한 옵션"이라고 설명했습니다. 배터리가 필요하세요? 다양한 LiPo 및 LiIon 배터리를 확인하십시오!
특징
- 0.8mm 두께의 PCB
- Raspberry Pi에서 가능한 한 낮게 앉을 수 있는 모양

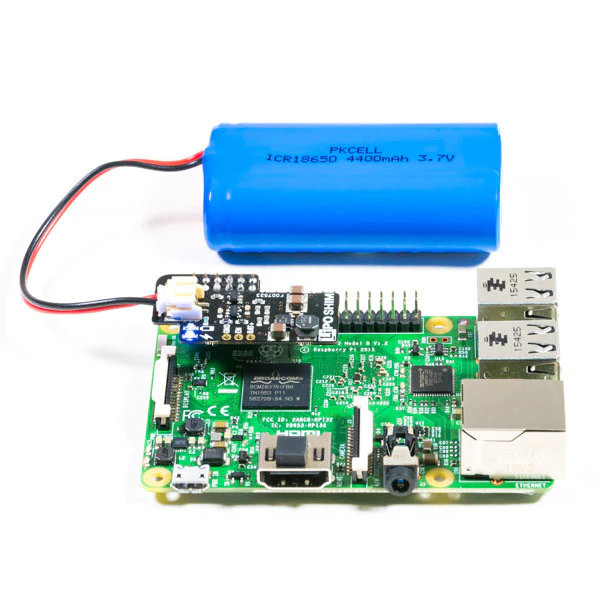

- 대부분의 LiPo/LiIon 배터리에 이상적인 2극 JST 커넥터
- 전원 및 배터리 부족 LED 표시기

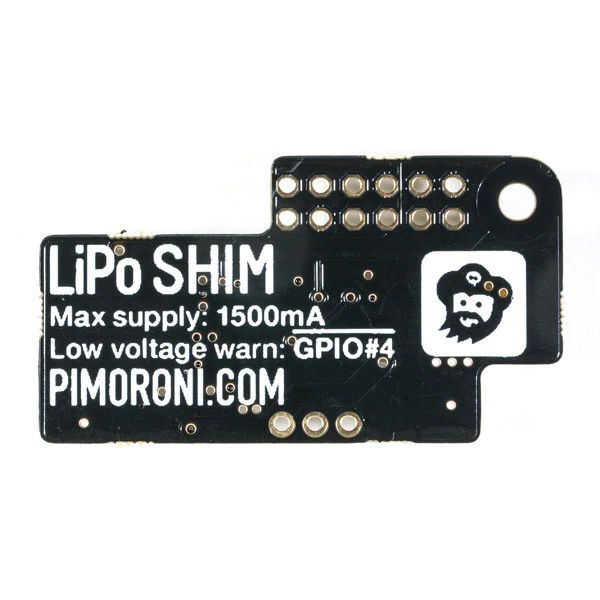

- 최대 1.5A 연속 전류 공급(15uA 정지 전류)
- 3.4V에서 배터리 부족 경고(GPIO #4 부족 주장)
- 배터리를 보호하기 위해 3.0V에서 자동 종료
- 탈주 가능한 VBAT+, GND 및 EN 핀
- 2x6 0.1" 암 헤더(옵션, 비영구 설치용)
- LiPo SHIM을 라즈베리 파이에서 멀리 떨어뜨려 놓을 수 있는 고무 받침 포함
- LiPo SHIM 핀아웃
- 모든 40핀 헤더 Raspberry Pi 모델과 호환 가능
- 납땜 필요
- 배터리는 포함되어 있지 않습니다
소프트웨어
배터리 부족 경고가 트리거되고 GPIO #4가 낮을 때 클린 종료를 시작하는 한 줄 설치 프로그램을 구성했습니다. 자세한 내용은 여기 GitHub 저장소에서 확인할 수 있습니다.
구매하는 곳 Pimoroni
