LDR 센서 모듈 회로 & LDR 센서 작동 방식



안녕하세요! 이 포스팅은 LDR 센서 모듈 | LDR 센서의 작동 원리 | LDR 센서 모듈 만드는 방법을 기반으로 합니다. 여기에서는 LDR 센서 모듈 또는 광저항 센서 소개, 핀 다이어그램, 모듈 하드웨어 개요, 센서 모듈 회로도, 작동 원리, 사양 및 응용 분야에 대해 설명합니다.



소개

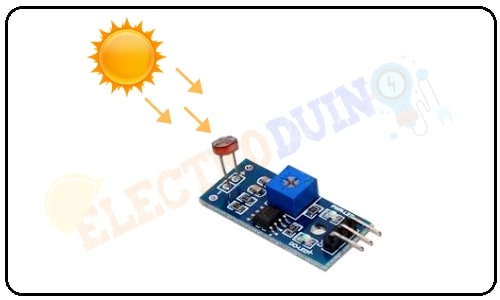

LDR 센서 모듈은 저가의 디지털 센서이자 아날로그 센서 모듈로, 빛의 강도를 측정하고 감지할 수 있습니다. 이 센서는 포토레지스터 센서라고도 합니다. 이 센서에는 빛을 감지하는 데 도움이 되는 LDR(Light Dependent Resistor 광 의존 저항기)이 내장되어 있습니다. 이 센서 모듈에는 4개의 단자가 있습니다. 여기서 "DO" 핀은 디지털 출력 핀이고 "AO" 핀은 아날로그 출력 핀입니다. 모듈의 출력은 빛이 없을 때 높아지고 빛이 있을 때 낮아집니다. 센서의 감도는 온보드 포텐셔미터를 사용하여 조정할 수 있습니다.

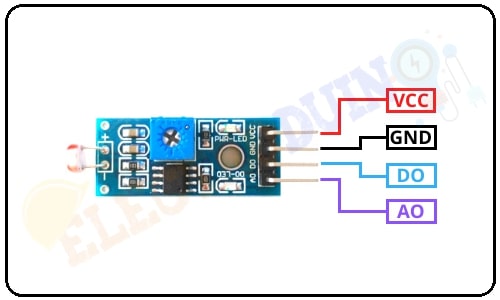

1. LDR 센서 모듈 또는 포토레지스터 센서 핀 다이어그램





Pin No	Pin Name	Description
1	VCC	+5 v power supply Input Pin
2	GND	Ground (-) power supply Input Pin
3	DO	Digital Output Pin
4	AO	Analog Output Pin

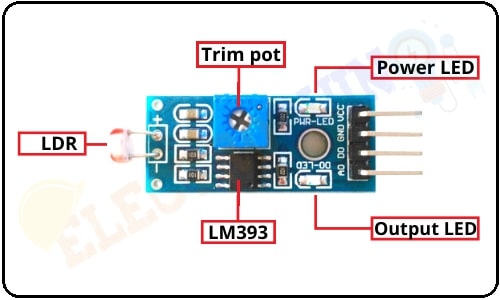

LDR 센서 모듈 또는 포토레지스터 센서 하드웨어 개요





LDR 센서 모듈은 주로 LDR, LM393 비교기, 가변 저항기(트림 포트), 전원 LED, 출력 LED로 구성됩니다.



2. LDR 또는 광 의존 저항기



LDR 또는 광 의존 저항기는 가변 저항기의 한 유형입니다. 포토레지스터라고도 합니다. LDR(광 의존 저항기)은 "광 전도성"의 원리로 작동합니다. LDR 저항은 LDR에 떨어지는 빛의 강도에 따라 변화합니다. LDR 표면에서 빛의 강도가 증가하면 LDR 저항이 감소하고 소자 전도도가 증가합니다. LDR 표면에서 빛의 강도가 감소하면 LDR 저항이 증가하고 소자 전도도가 감소합니다.

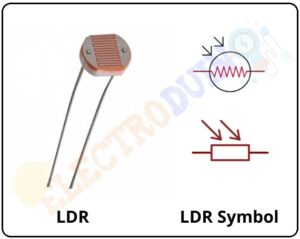

LDR or Light Dependent Resistor & Symbol

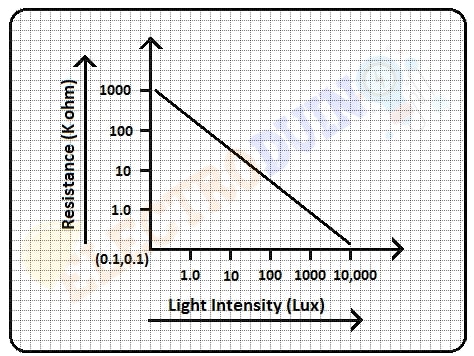

LDR Light Intensity vs resistance graph



3. 가변 저항기(트림 포트)

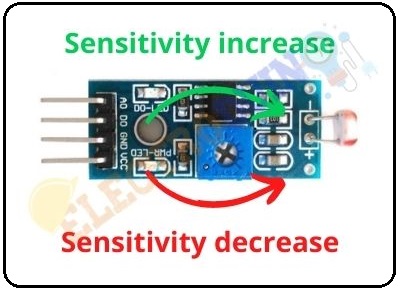

LDR 센서 모듈에는 온보드 가변 저항 또는 포텐셔미터가 있으며, 이 가변 저항은 10k 프리셋입니다. 이 가변 저항은 이 LDR 센서의 감도를 설정하는 데 사용됩니다. 프리셋 노브를 돌려 광도 감지의 감도를 조정합니다. 프리셋 노브를 시계 방향으로 돌리면 광도 감지의 감도가 증가합니다. 시계 반대 방향으로 돌리면 광도 감지의 감도가 감소합니다.







4. 전원 LED



이 온보드 LED는 LDR 센서 모듈 전원 공급 장치가 켜져 있거나 꺼져 있음을 나타냅니다. 센서 전원 공급 장치를 켜면 이 녹색 LED도 켜집니다.



5. 출력 LED



LDR 센서가 빛을 감지하면 녹색 LED가 켜집니다. LDR 센서가 어둠을 감지하면 녹색 LED가 꺼집니다.



LDR 센서 모듈을 만드는 방법 - 필요한 구성 요소



Components Name	Quantity
IC: LM358 or LM393 (You can choose any one of these ICs)	1
LDR or Light Dependent Resistor (R2)	1
1K Resistor (R1, R4)	2
10K Resistor (R3)	1
10K Potentiometer (VR1)	1
0.1 uF Ceramic Capacitor (C1, C2)	2
Green LED (D1, D2)	2

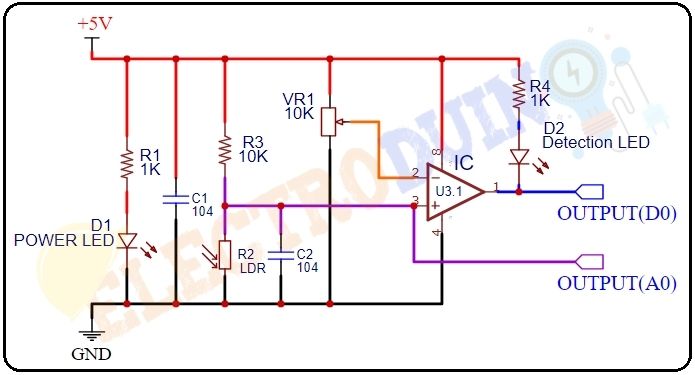

LDR 센서 모듈 회로도







IR 센서 모듈 작동 방식





먼저 LDR 센서 모듈을 5V 전원 공급 장치에 연결해야 합니다. 그런 다음 센서 감도 설정을 위한 프리셋 노브를 돌려 현재 빛의 강도에 따라 IC의 비반전 입력(3)에서 임계 전압을 설정합니다.



LDR 표면의 빛 강도가 증가하면 LDR의 저항이 감소합니다. 그러면 저항(R3)에 최대 전압이 할당됩니다. 따라서 LDR에서 낮은 양의 전압이 IC의 인버팅 입력(2)에 제공됩니다. 그러면 비교기 IC는 이 전압을 임계 전압과 비교합니다. 이 조건에서 이 입력 전압은 임계 전압보다 낮으므로 센서 출력은 LOW(0)가 됩니다.



반대로 LDR 표면에서 빛의 강도가 감소하면(저조도/어두움) LDR의 저항이 증가합니다. 그러면 LDR(R2)에 최대 전압이 할당됩니다. 따라서 LDR에서 높은 양의 전압이 IC의 인버팅 입력(2)에 제공됩니다. 그런 다음 비교기 IC는 이 전압을 임계값 전압과 비교합니다. 이 조건에서 이 입력 전압이 임계 전압보다 크므로 센서 출력은 High(1)가 됩니다.



센서 사양



Sensor Specifications

Parameter	Value
Operating voltage	5V or 3.3V DC
Comparator chip	LM393
Module Pins	3 pins
Output type	Digital outputs (D0)
Sensitivity	Adjustable
Indicator LED	Output and power LED indicator
PCB size	3cm * 1.6cm
Fixed Hole Diameter	3mm
