LED 직렬 저항기 계산기

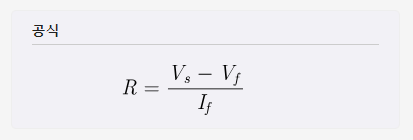

이 계산기 도구를 사용하면 지정된 전류 레벨을 기준으로 전압원에서 직렬로 연결된 하나 이상의 LED를 구동하는 데 필요한 저항을 계산할 수 있습니다. 참고: 이러한 목적으로 저항기를 선택할 경우, 과도한 저항기 온도를 회피하기 위해 아래 계산된 값의 2배에서 10배 사이의 전력 정격을 갖는 장치를 선택하세요.

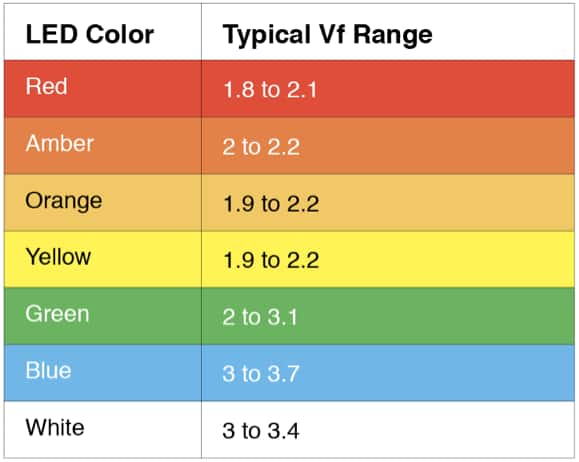

Vf 는 순방향 전압인데 아래 LED 마다 다른 값을 가지고 있다.

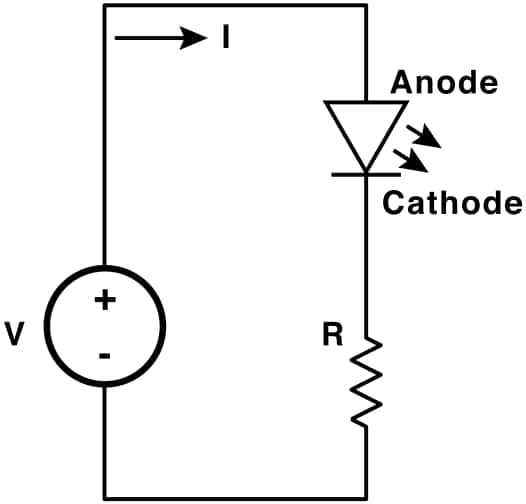

구성 회로는 아래와 같다.
