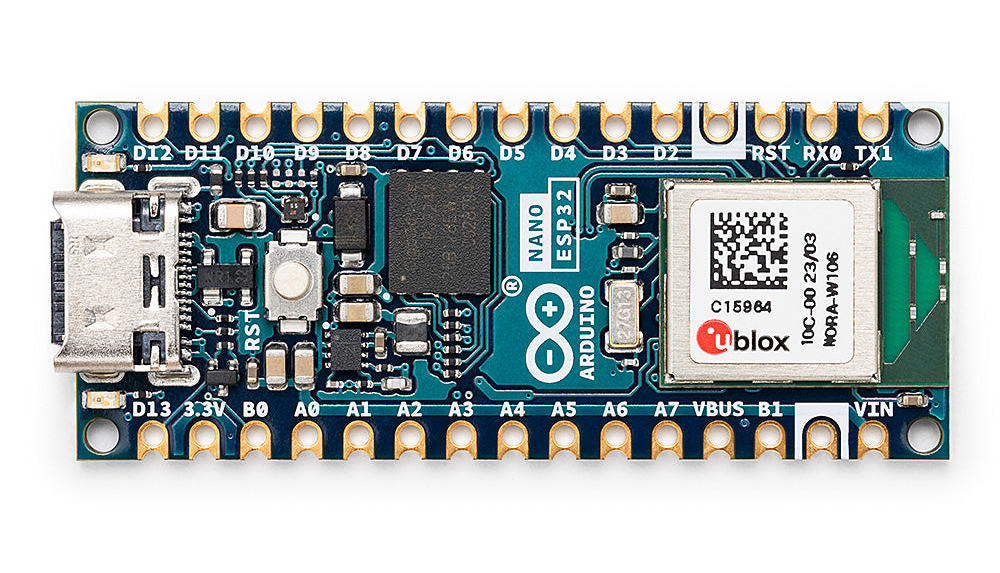

아두이노 나노 ESP32
아두이노 나노 ESP32는 u-blox®의 NORA-W106 모듈인 Espressif의 ESP32 마이크로컨트롤러를 기반으로 하는 최초의 아두이노 보드입니다. USB-C® 커넥터, 16MB(128Mbit) 플래시, MicroPython 및 Arduino Cloud 지원으로 매우 다재다능한 개발 보드입니다. 이 보드는 MicroPython을 배우기 위한 완벽한 입문용 보드이며, 무료 강좌를 통해 자세히 알아볼 수 있습니다: 마이크로파이썬 101
다운로드 리소스는 아두이노 페이지로 연결합니다.
아래 각 링크를 따라가세요.
특징
아두이노 나노 ESP32는 ESP32-S3 칩이 내장된 모듈인 NORA-W106을 특징으로 합니다. 이 모듈은 Wi-Fi® 및 Bluetooth®(5.0 이상)를 모두 지원하므로 IoT 개발에 이상적인 장치입니다. 또한 인기 있는 나노 폼 팩터로 다양한 하드웨어 액세서리와 호환됩니다.
| 마이크로파이썬 101 Nano ESP 32와 무료 마이크로파이썬 101 강좌를 통해 마이크로파이썬의 기초를 배워보세요. 마이크로파이썬 101 |
아두이노 클라우드 Nano ESP32는 아두이노 클라우드 플랫폼과 호환됩니다. 단 몇 분 만에 IoT 프로젝트를 구축하세요! 플랫폼으로 이동하기 |
| 블루투스® 이 보드는 블루투스®를 지원하므로 주변 장치를 제어하고 블루투스® 저에너지 애플리케이션을 구현할 수 있습니다. |
ESP32 플랫폼 Nano ESP32의 보드 패키지는 잘 유지 관리되고 문서화된 Espressif의 ESP32 코어를 기반으로 합니다. ESP32 설명서 |
| USB-C® USB-C® 커넥터를 탑재한 최초의 나노 보드! |
디버깅 Nano ESP32는 추가 하드웨어 없이도 즉시 디버깅을 지원합니다! 문서화 |
| ESP-NOW Nano ESP32는 Espressif에서 개발한 ESP-NOW 프로토콜을 지원합니다! 문서화 |
튜토리얼
| Arduino Nano ESP32 Cheat Sheet 설치, 핀 레퍼런스, 통신 포트 및 마이크로 컨트롤러 사양을 포함한 Nano ESP32 개발 보드의 기술 요약입니다. |
ESP-NOW를 통한 디바이스 간 통신 ESP-NOW 프로토콜을 사용하여 ESP 기반 보드 간에 데이터를 전송하는 방법을 알아보세요. |
| 아두이노 나노 ESP32 IoT 클라우드 설정 가이드 아두이노 클라우드로 Nano ESP32를 설정하는 방법에 대한 단계별 가이드입니다. |
Nano ESP32 시작하기 Nano ESP32에 필요한 보드 패키지를 설치하는 단계별 가이드입니다. |
| Nano ESP32를 사용한 디버깅 IDE 2를 사용하여 Arduino Nano ESP32 디버깅을 시작하세요. |
Nano ESP32 핀 구성 선택하기 보드를 프로그래밍할 때 기본 및 ESP32 핀 구성 간에 전환하는 방법을 알아보세요. |
| Nano ESP32의 SPIFFS 파티션 Nano ESP32에서 SPIFFS 파티션 구성표 시작하기 |
기술 사양
여기에서 Arduino® Nano ESP32의 기술 사양을 확인할 수 있습니다.
참고: 작동 전압
Arduino Nano ESP32의 마이크로 컨트롤러는 3.3V에서 작동하므로 디지털 및 아날로그 핀에 3.3V 이상을 인가하지 않아야 합니다. 센서와 액추에이터를 연결할 때는 이 3.3V 제한을 초과하지 않도록 주의해야 합니다. 다른 아두이노 보드에 일반적으로 사용되는 5V와 같은 더 높은 전압 신호를 연결하면 Nano ESP32가 손상될 수 있습니다.
이 보드에는 5V 핀이 없는 대신 VBUS 핀이 있다는 점에 유의하세요. VBUS 핀은 USB를 통해 전원이 공급되는 한 5V를 제공합니다. VIN을 통해 전원을 공급하면 VBUS 핀이 활성화되지 않으므로 USB로 전원을 공급하지 않는 한 5V를 수신할 수 있는 옵션이 없습니다. 5V 장치와의 통신을 위해 로직 레벨 변환기를 사용할 수 있습니다.
| Board | Name | Arduino® Nano ESP32 |
| SKU | ABX00092 | |
| Microcontroller | u-blox® NORA-W106 (ESP32-S3) | |
| USB connector | USB-C® | |
| Pins | Built-in LED Pin | 13 |
| Built-in RGB LED pins | 14-16 | |
| Digital I/O Pins | 14 | |
| Analog input pins | 8 | |
| PWM pins | 5 | |
| External interrupts | All digital pins | |
| Connectivity | Wi-Fi® | u-blox® NORA-W106 (ESP32-S3) |
| Bluetooth® | u-blox® NORA-W106 (ESP32-S3) | |
| Communication | UART | 2x |
| I2C | 1x, A4 (SDA), A5 (SCL) | |
| SPI | D11 (COPI), D12 (CIPO), D13 (SCK). Use any GPIO for Chip Select (CS) | |
| Power | I/O Voltage | 3.3 V |
| Input voltage (nominal) | 6-21 V | |
| Source Current per I/O Pin | 40 mA | |
| Sink Current per I/O Pin | 28 mA | |
| Clock speed | Processor | up to 240 MHz |
| Memory | ROM | 384 kB |
| SRAM | 512 kB | |
| External Flash | 128 Mbit (16 MB) | |
| Dimensions | Width | 18 mm |
| Length | 45 mm | |
호환성
소프트웨어: 다음 소프트웨어 도구를 사용하면 온라인과 오프라인 모두에서 보드를 프로그래밍할 수 있습니다.
제안된 라이브러리
ArduinoBLE: ArduinoBLE 라이브러리는 Bluetooth® 저에너지 및 Bluetooth® 4.0 이상의 하드웨어가 활성화된 Arduino 보드용으로 설계되었습니다.
연결과 기여
Product Compliance
Help Center
Trademarks & Licensing
문서 출처는 아두이노 공식 ESP32 홈페이지 입니다. 이 링크를 따라가세요.
